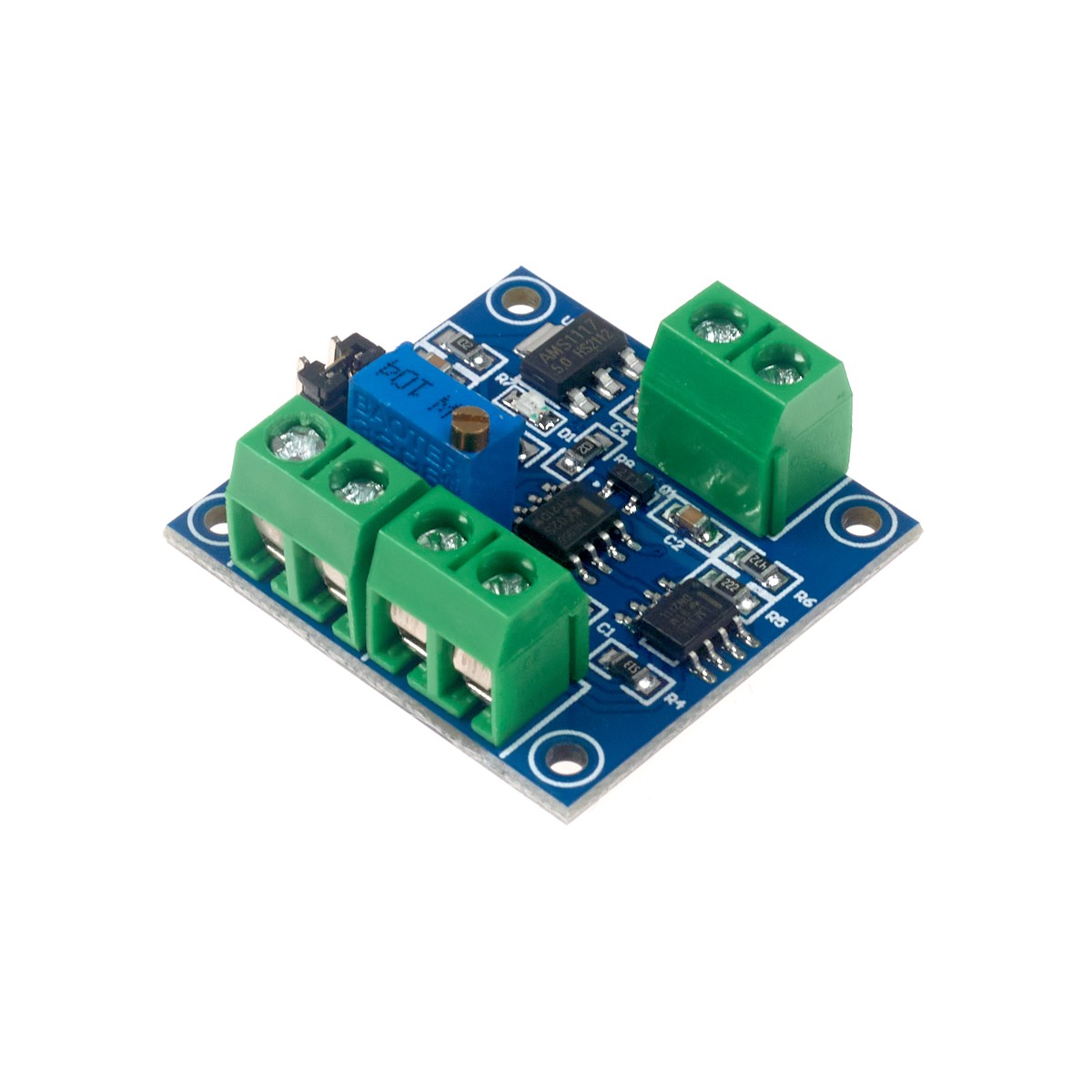

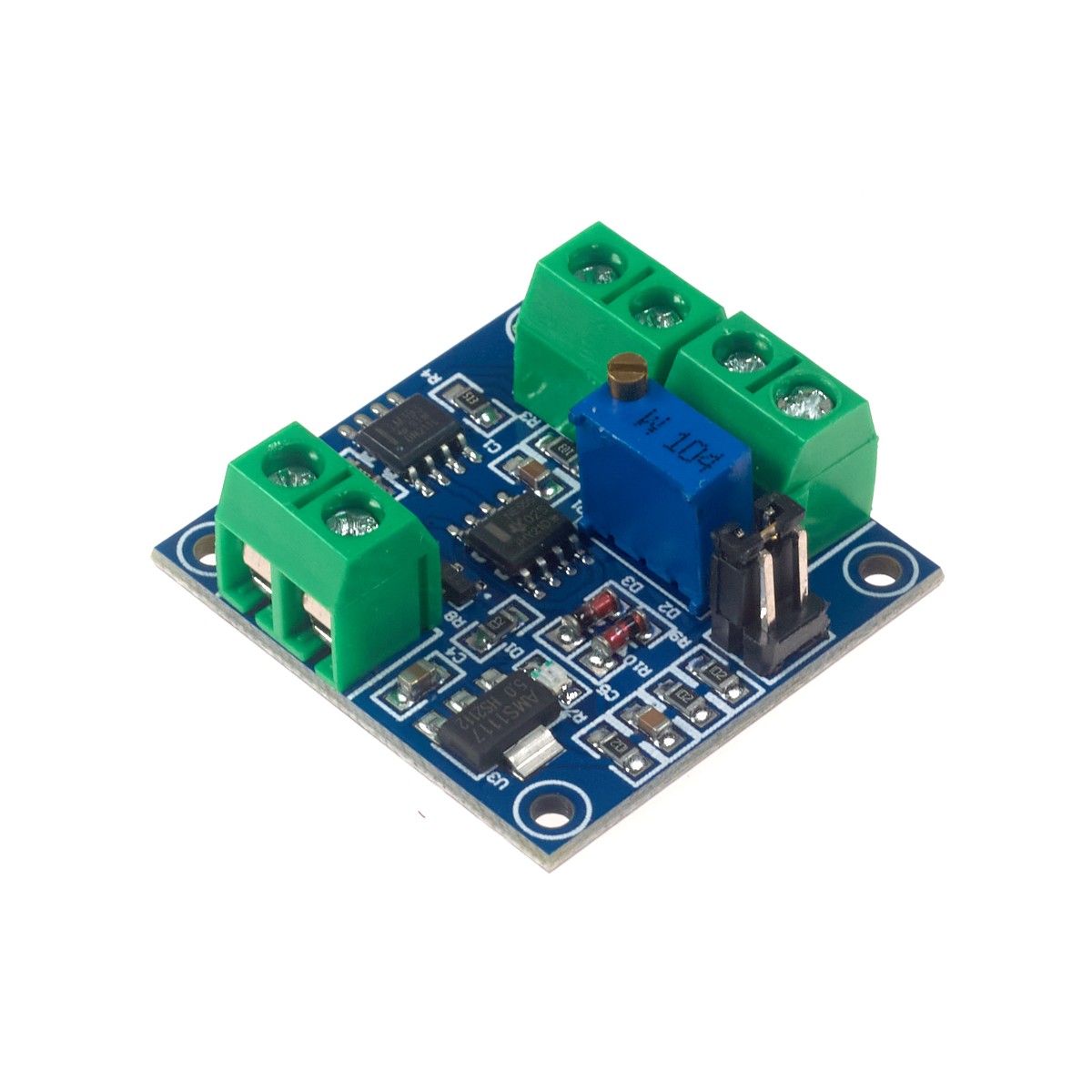

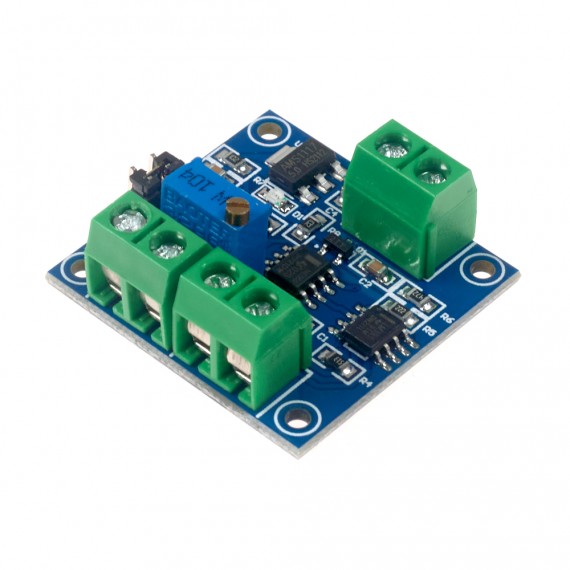

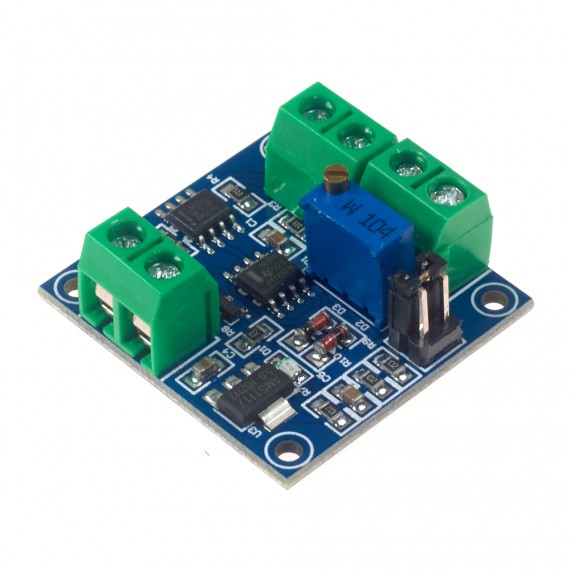

Módulo Conversor Voltaje a PWM
#SKU: 001023
Convierte voltaje en una salida PWM con ancho de pulso variable en función del voltaje de entrada
S/ 15,00
A lista de deseos(1)
INFO
El Conversor Voltaje a PWM permite generar fácilmente PWM a partir de un voltaje, pudiendo conectarse a una salida analógica de un microcontrolador, PLC o a un sensor, potenciómetro, etc. Y obtener a la salida PWM para poder controlar por ejemplo una luz LED o un Motor usando usando los drivers respectivos.

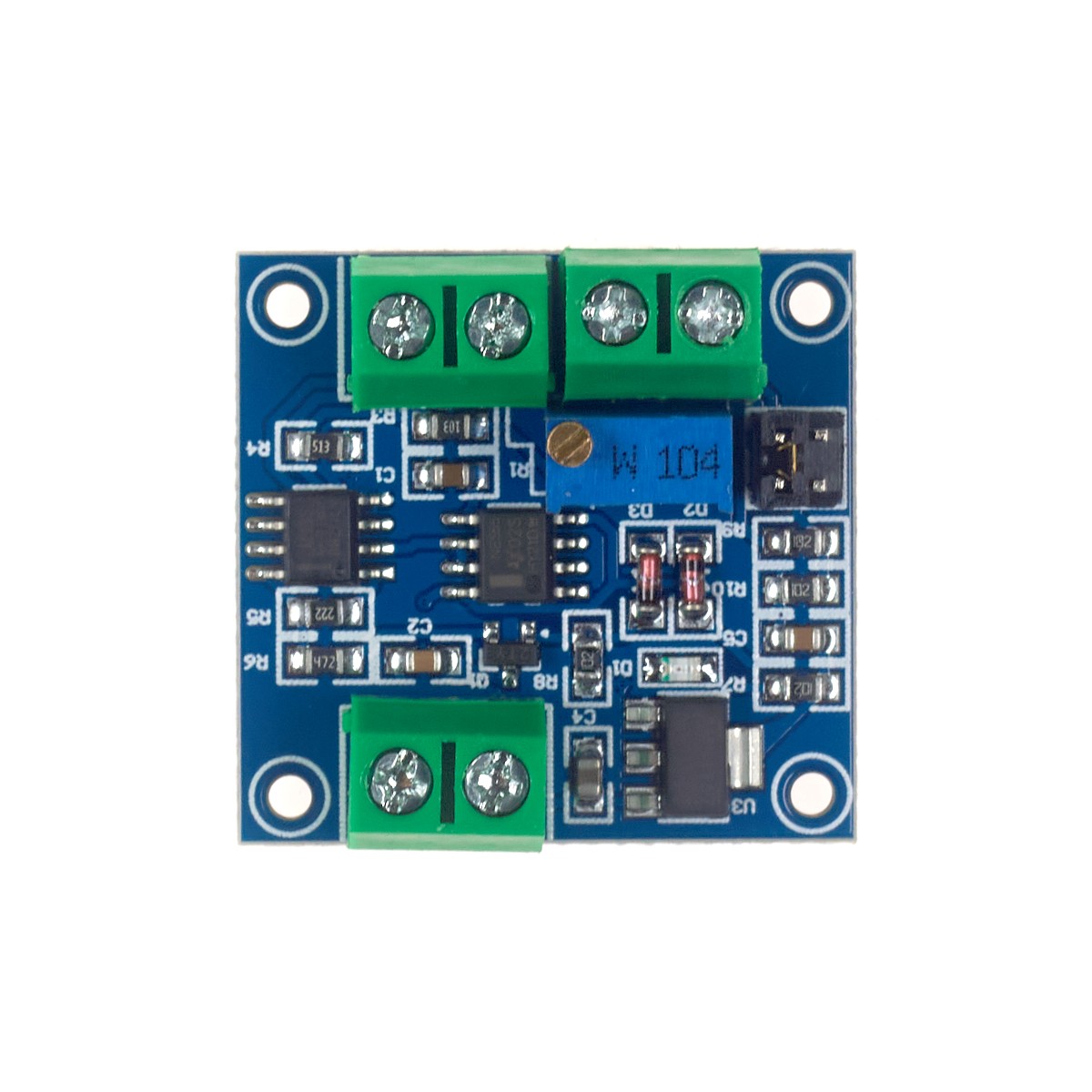

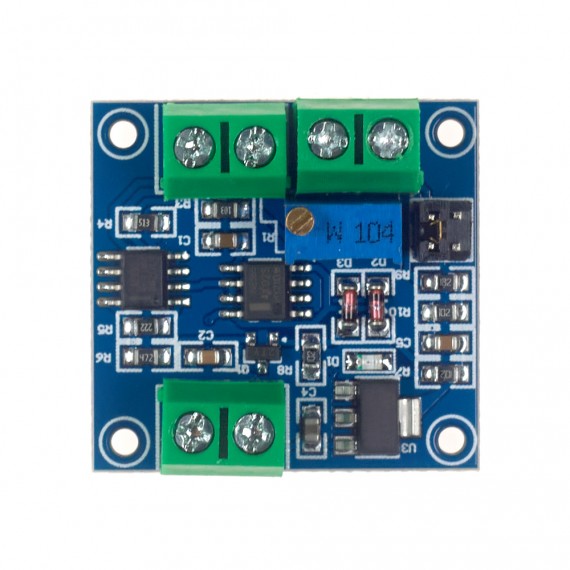

El Conversor Voltaje a PWM integra un CI NE555 y un LM393. El NE555 genera una señal de triangular tipo rampa y el LM395 esta en configuración de comparador, usa el voltaje de entrada como umbral y compara con la señal del 555, generando a su salida una señal cuadrada con ancho de pulso variable en función del voltaje de entrada.
Incorpora un potenciómetro para poder calibrar con exactitud el ancho de pulso, se puede alimentar con 5.5V a 12V pero la salida siempre serán pulsos de 5V. Para el voltaje de entrada podemos seleccionar el rango con el Jumper entre 0-5V o 0-10V.
ESPECIFICACIONES TÉCNICAS
- Voltaje de alimentación (VCC): 5-12V
- Rango de entrada (VIN): 0-5V/0-10V (seleccionable con Jumper)
- Frecuencia de PWM: 50KHz
- Ancho de pulso PWM: 0-100%(proporcional a VIN)
- Nivel de voltaje PWM: 5V (máx. 16 mA)
- Chips principales: NE555 y LM395

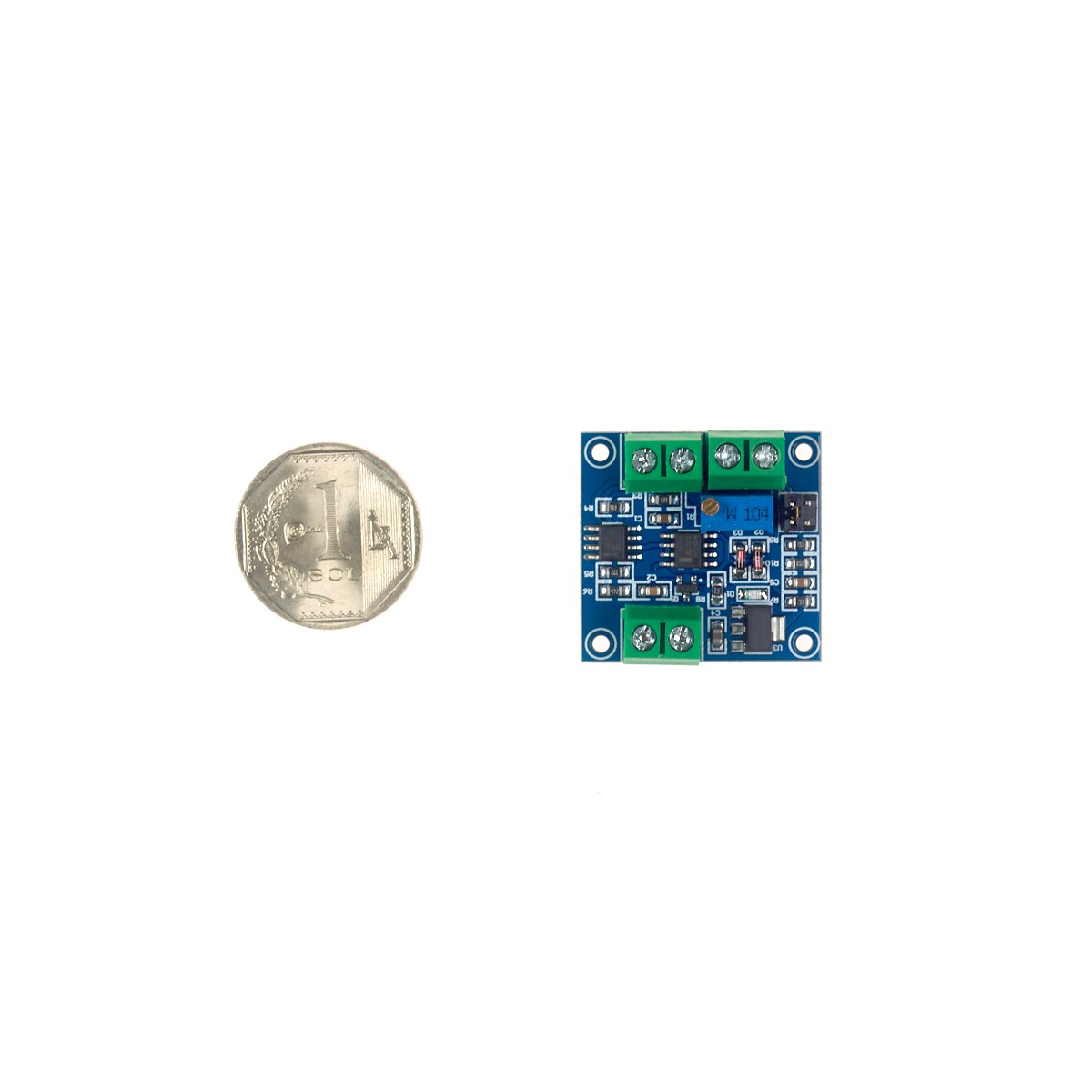

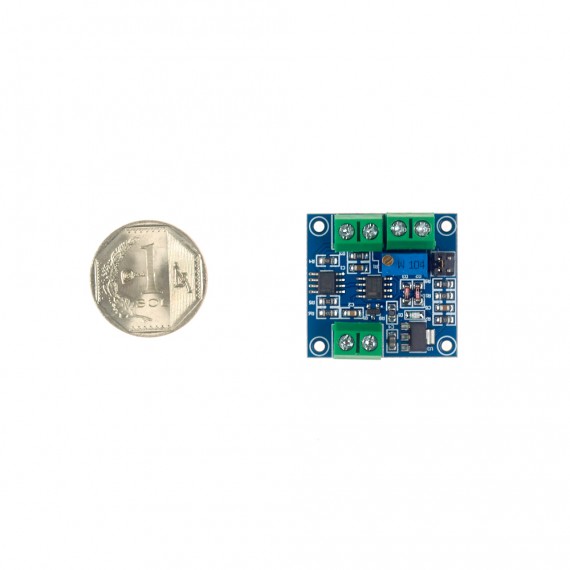

- Dimensiones: 54 mm x 16 mm

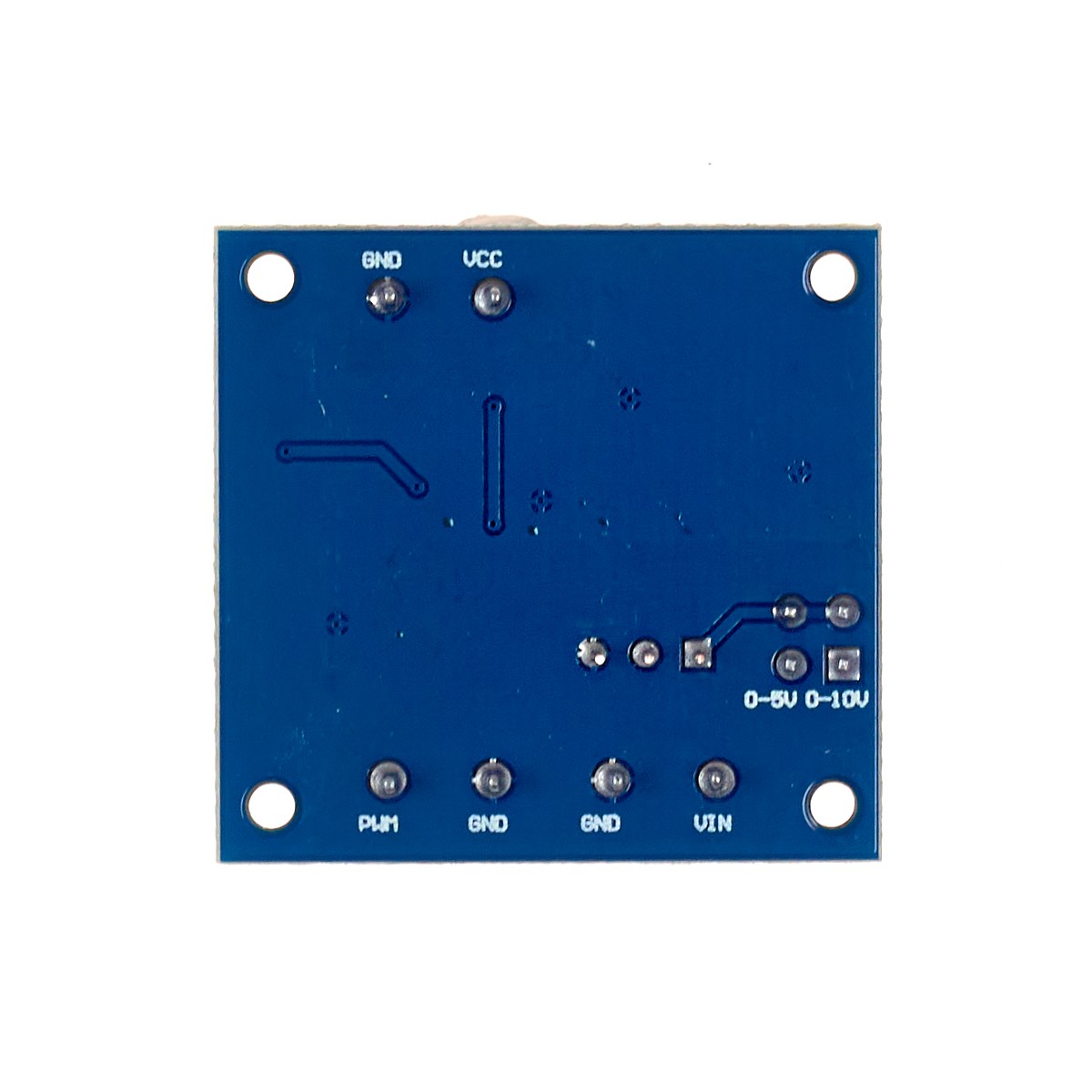

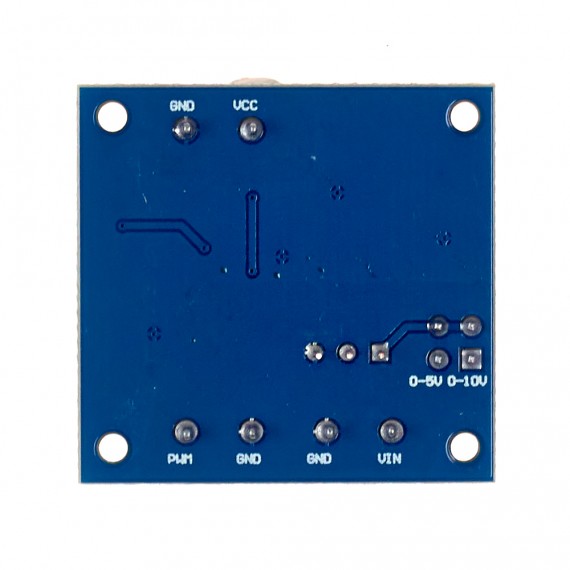

PINOUT
- VCC: Alimentación del módulo
- GND: Alimentación negativa
- VIN: Señal de Voltaje de entrada
- GND: Negativo de la señal de entrada
- GND: Negativo de la señal de salida
- PWM: Señal PWM de salida
