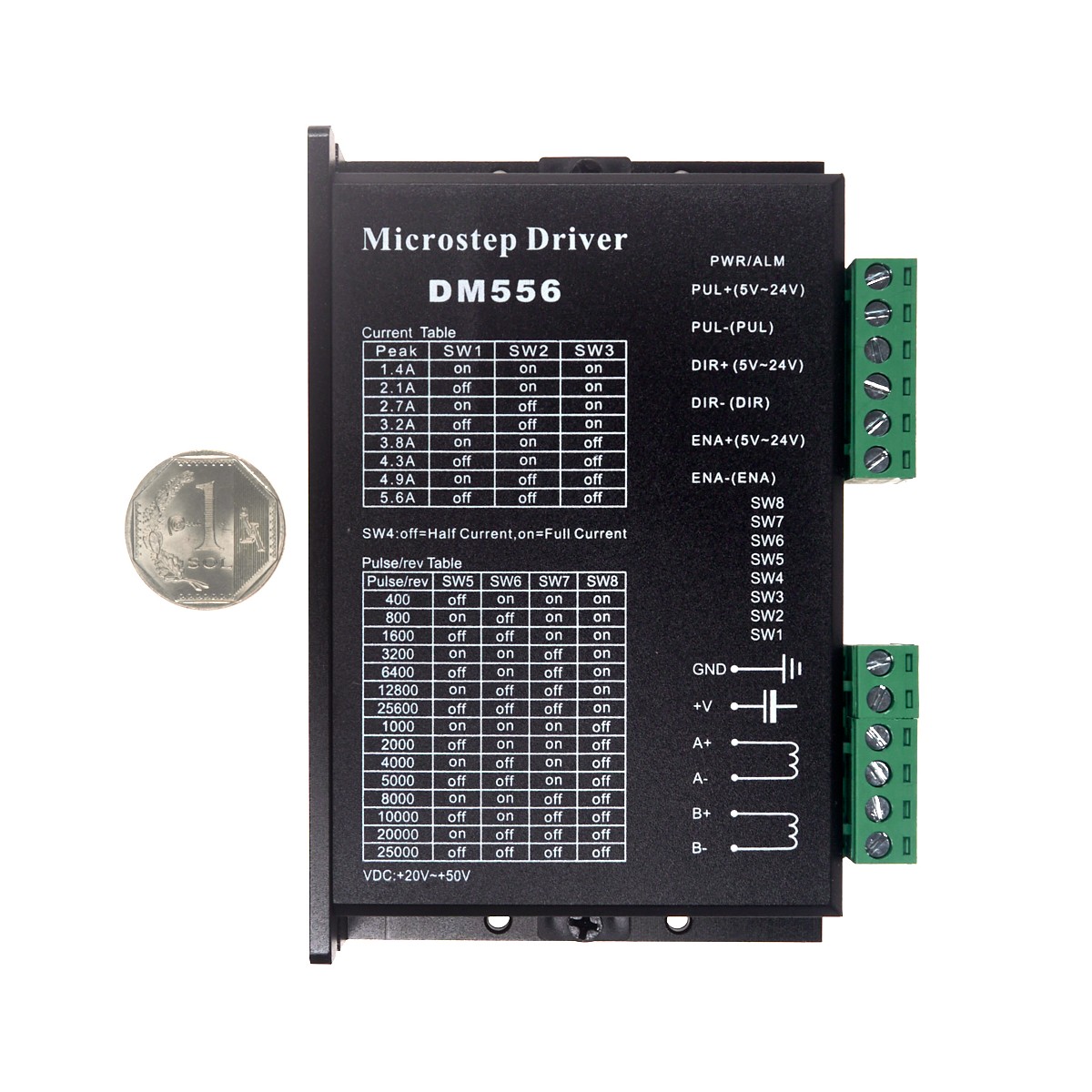

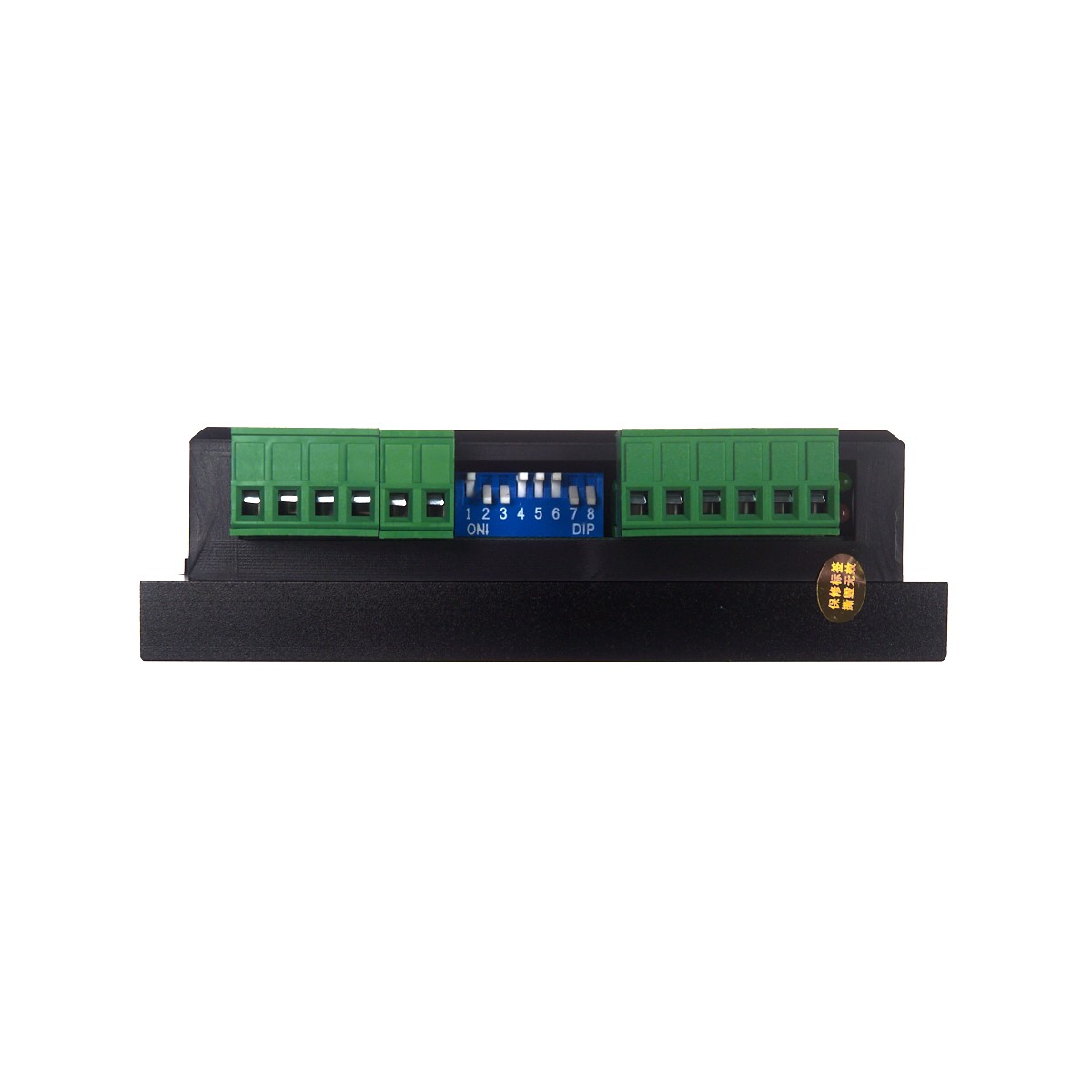

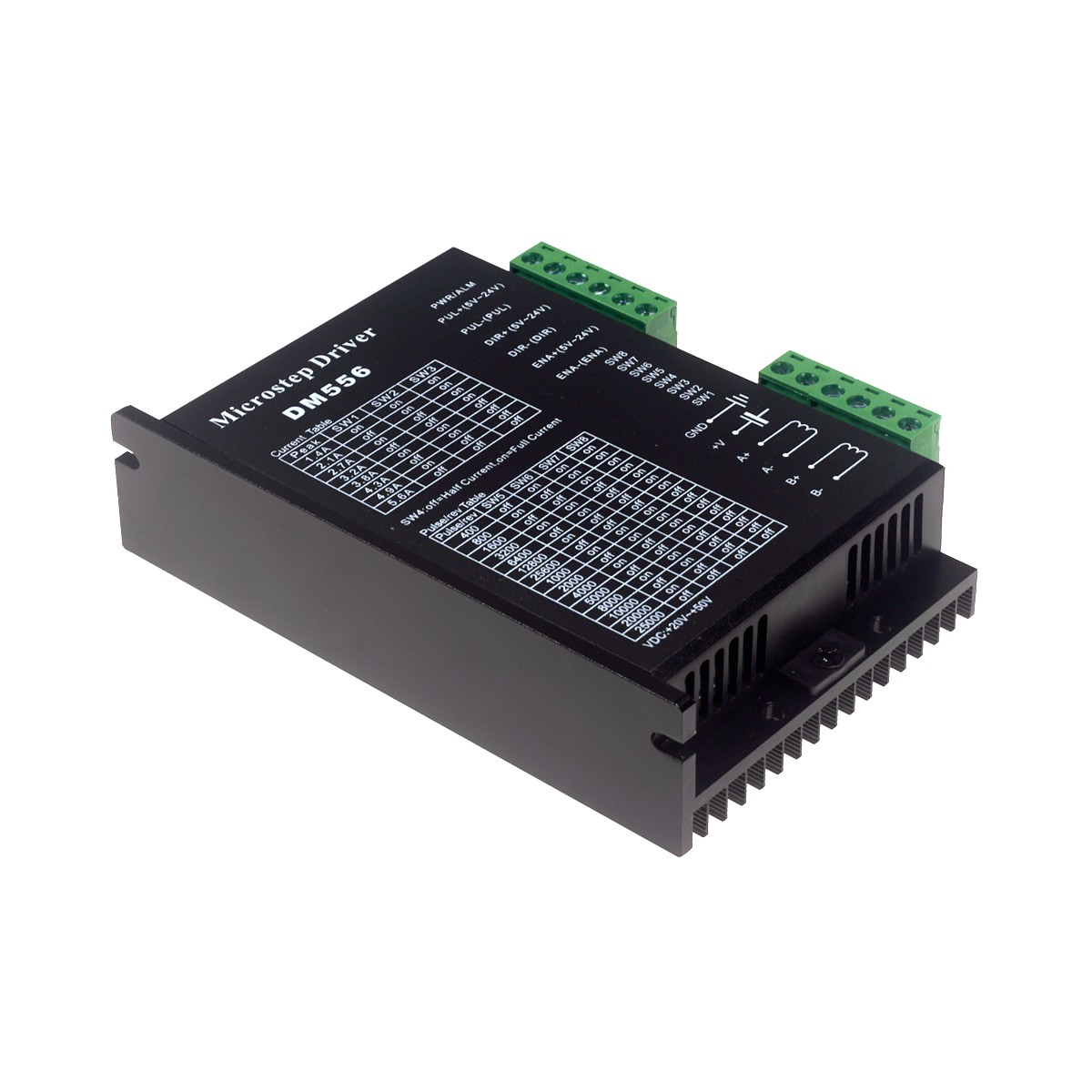

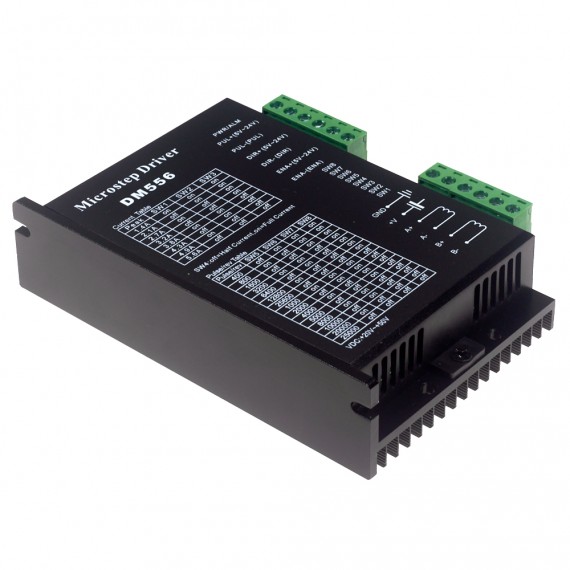

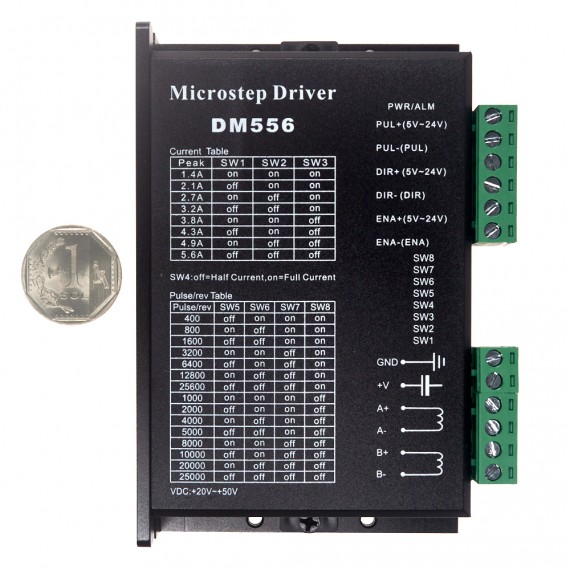

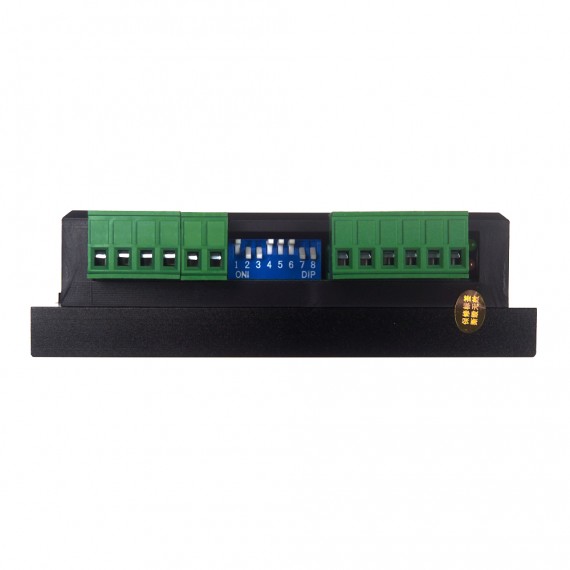

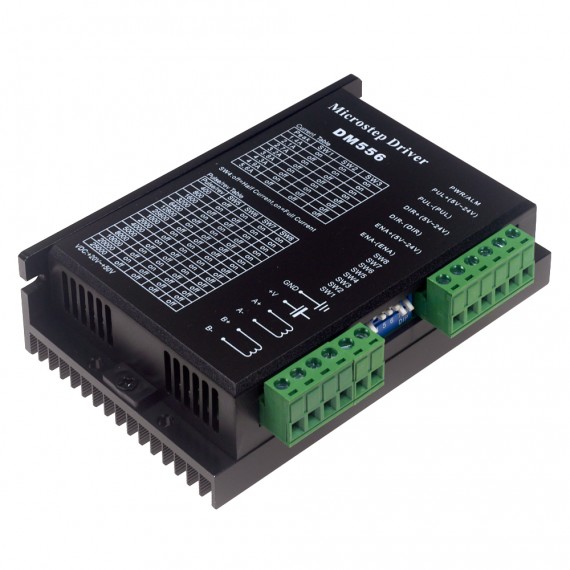

Driver PaP DM556 5.6A

INFO

Driver PaP DM556 5.6A permite trabajar con motores paso a paso bipolares de hasta 5.6 Amperios. Diseñado para ser muy robusto: Posee entradas de control optoacopladas para trabajar con Arduino o cualquier microcontrolador, posee un gran disipador de aluminio para disipar el calor generado al utilizar motor pap de alta potencia, las borneras removibles facilitan la instalación y mantenimiento, diodos flyback en placa. Ideal para motores a paso Nema 23 utilizados en Routers CNC, Cortadoras Láser, Impresora 3D de grandes dimensiones y más.

El driver DM556 posee limitación de corriente seleccionable desde 1.4A hasta 5.6A, protección contra sobre corriente y 15 resoluciones diferentes de microstepping. Trabaja a partir de 20V hasta 50V DC (Voltaje de potencia) y puede controlar motores de hasta 5.6A. Para manejar el driver se utilizan las señales PUL (paso) y DIR (dirección) similar los drivers A4988 o DRV8825, las entradas lógicas del driver están optoacopladas: soportan desde 3.3V a 24V lógicos (resistencia en placa de 3.3K Ohm). No es necesario unir las tierras del voltaje de potencia y el voltaje lógico o de control. El driver puede trabajar como un reemplazo de drivers de menor corriente como el DRV8825 o el A4988, a nivel de software funcionan de la misma forma pudiendo trabajar con el firmware CNC GRBL o los firmware de impresión 3D: Marlin, Repetier y más.

ESPECIFICACIONES TÉCNICAS

• Modelo: DM556
• Voltaje de Potencia: 20V-50V DC
• Voltaje lógico/control:5V a 24V DC (Voltajes mayores usar resistencia)
• Corriente de trabajo: 4A estable (4.5A Pico)
• Adecuado para motores a paso bipolares Nema 23 (4 cables)
• 16 modos de Microstepping: 400-40000 pulsos/rev
• Pulso mínimo: 2.5uS
• Pines de control optoacoplados: Dirección(DIR), Paso(PUL) y Enable(EN)
• Protección de sobrecorriente y sobrevoltaje
• Protección de corto a tierra y corto de carga
• Disipador de aluminio con agujeros para montaje en tablero
• Peso: 260 gramos
• Dimensiones(L*A*h): 118*76*34mm

APLICACIONES

• Router/Fresadora CNC
• Impresora 3D
• Robótica
• Automatización Industrial
• Maquinaria de Precisión
• Vídeo seguridad
• Cajeros automáticos
