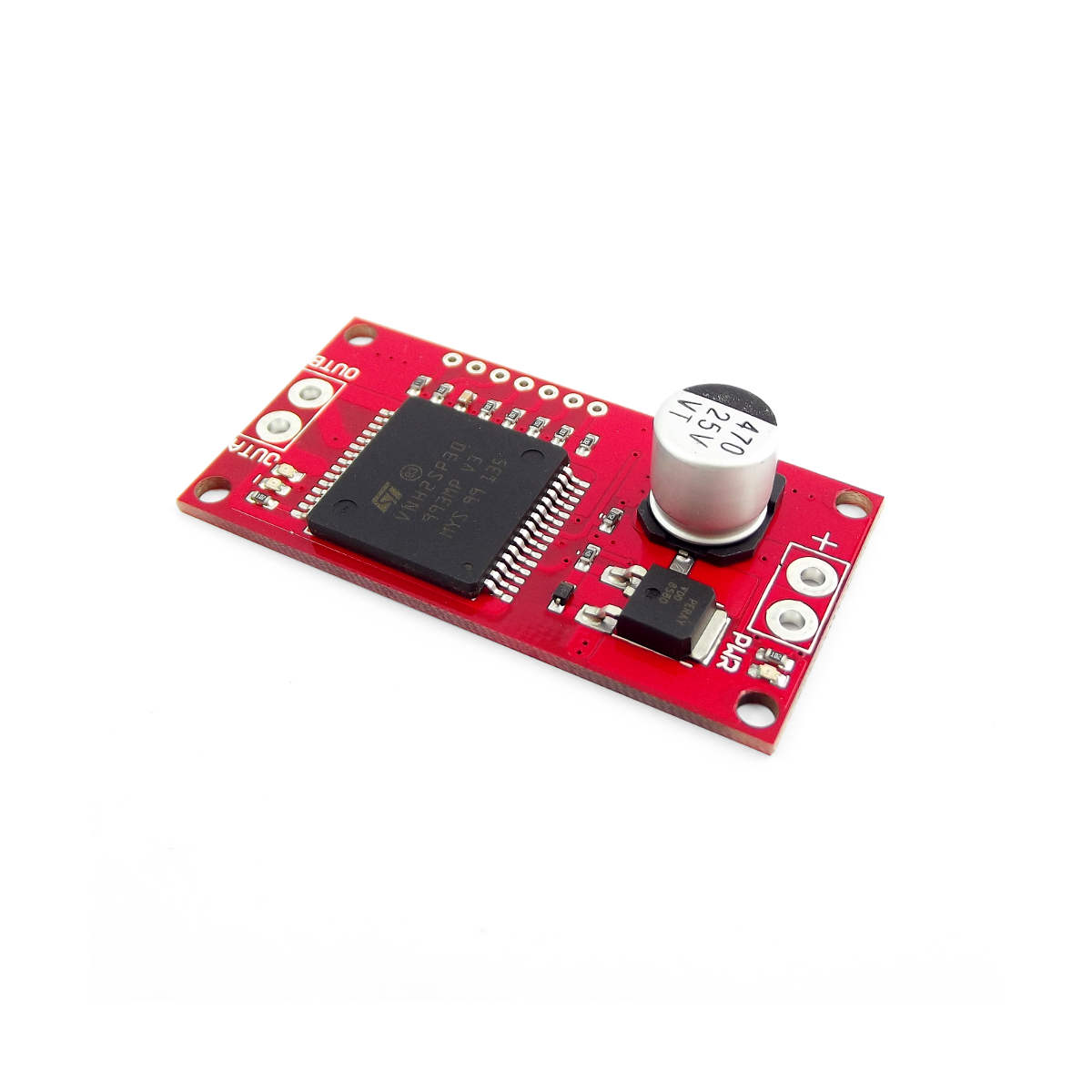

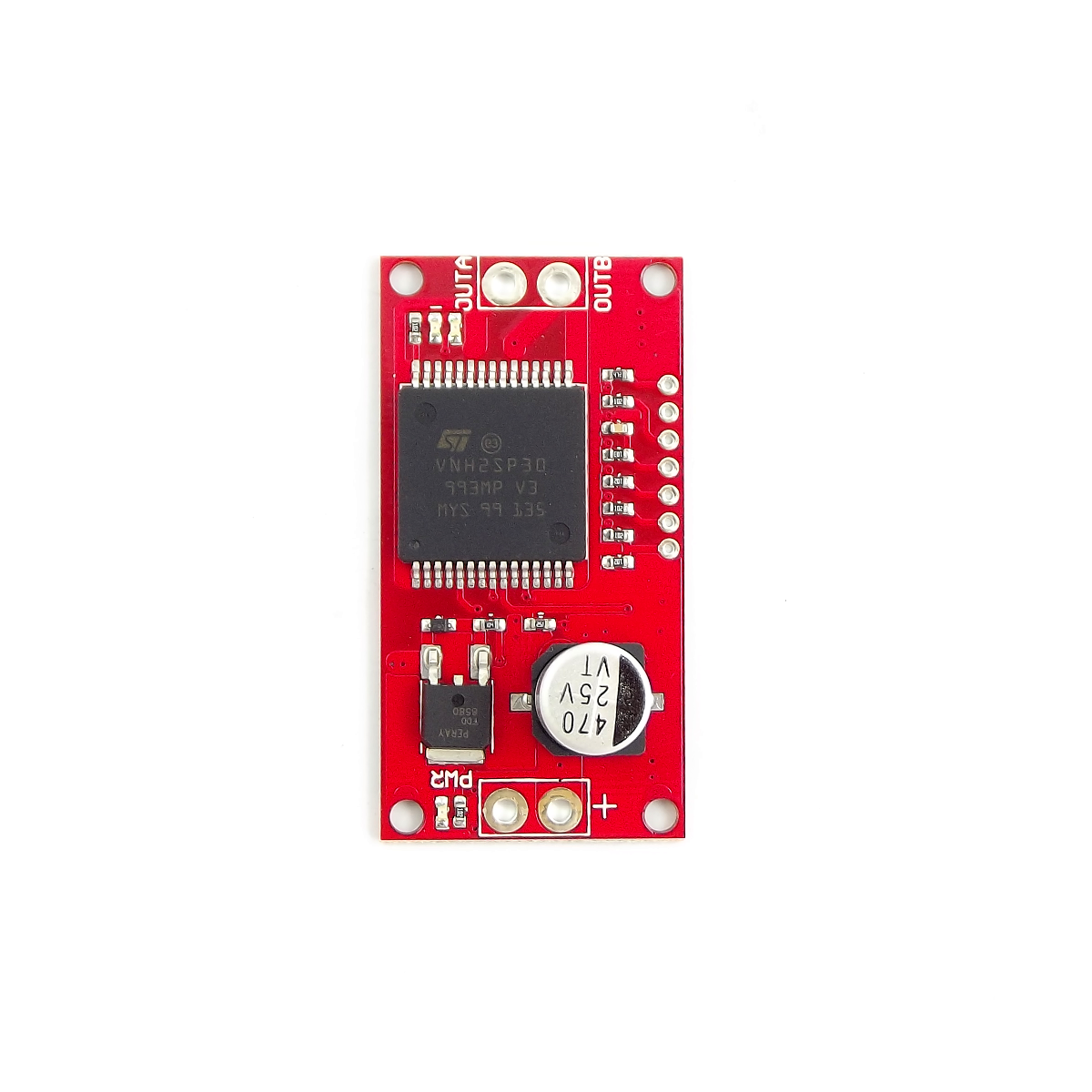

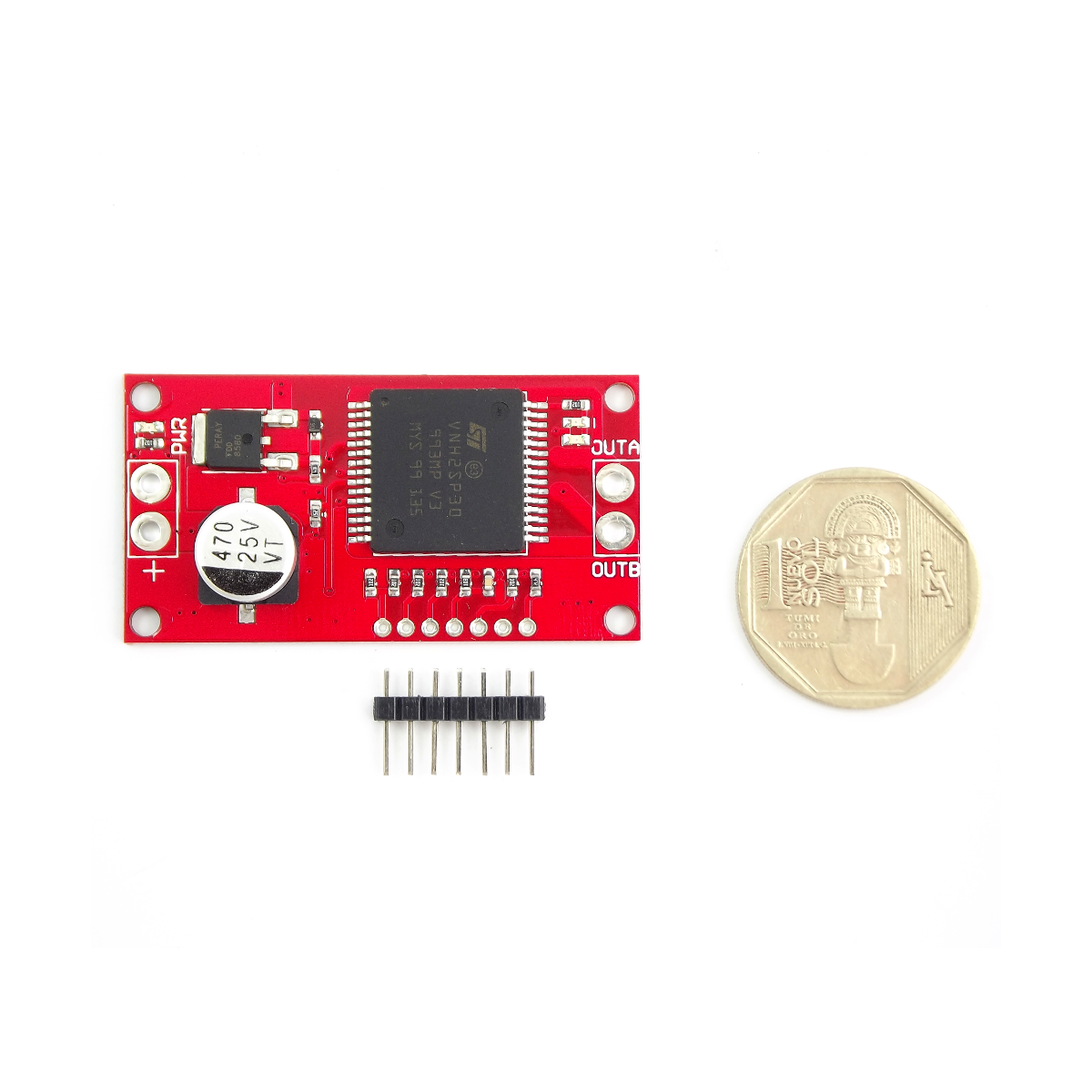

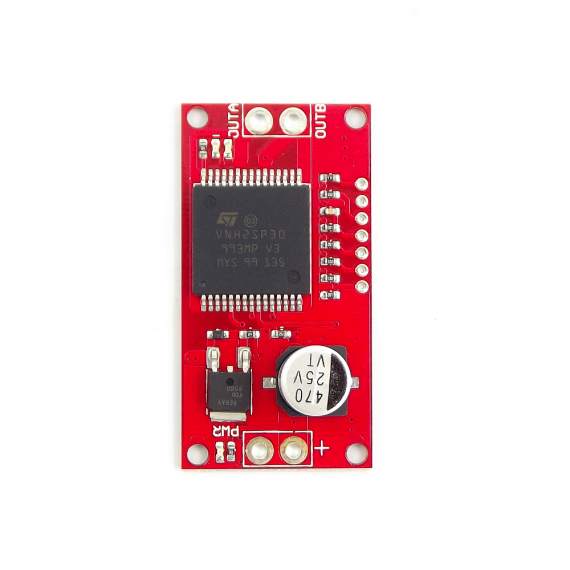

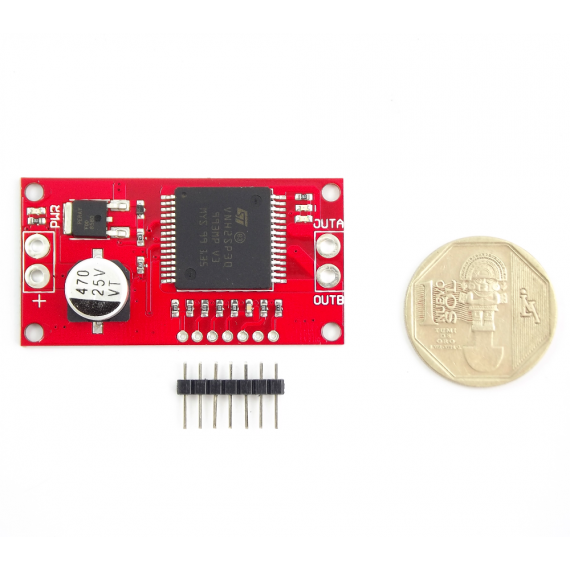

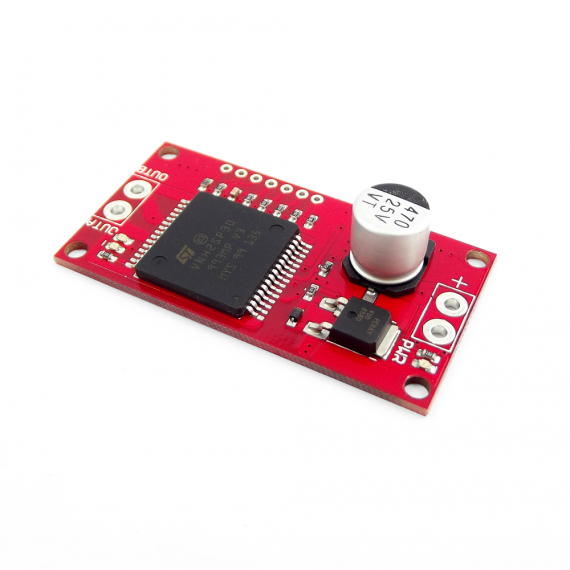

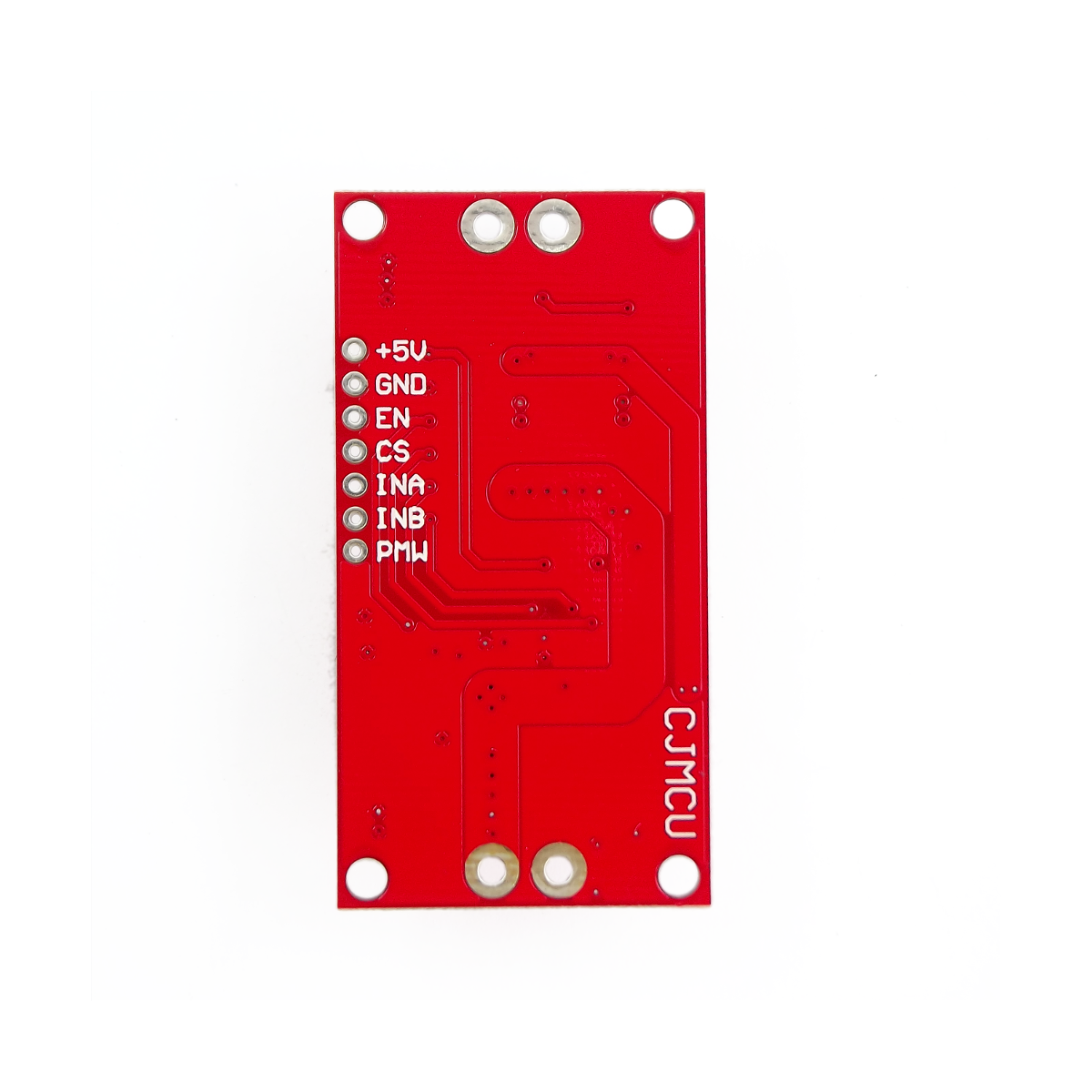

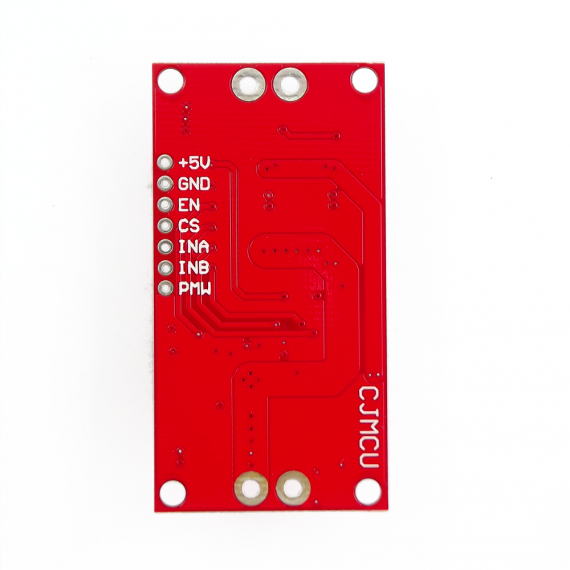

Driver Puente H VNH2SP30

DRV-VNH2SP30

Controla motores DC de alta corriente con este poderoso driver

Más detalles

S/. 25,00

Descripción

INFO

Muchas veces se necesita manejar motores de más de 2A de corriente, por lo que ya no es posible utilizar el conocido driver L298N, es en ese caso que este poderoso driver entra en escena. El chip VNH2SP30 es un puente H capaz de manejar 1 motor DC de hasta 6A sin disipador y hasta 14A con disipador y ventilador adecuados. A diferencia del L298N este driver solo maneja 1 motor.

Cuando se utiliza este módulo en aplicaciones de alto consumo (mayor a 6A) puede ser necesario utilizar un disipador de calor o ventilador (no incluidos) y soldar los cables directamente a la placa en lugar de utilizar un terminal de tornillo, para evitar sobrecalentamiento del driver. Para corriente menor a 6A no es necesario ningún disipador.


ESPECIFICACIONES TÉCNICAS

  • Voltaje máximo (potencia): 16 V DC
  • Voltaje de control: TTL 5V
  • Corriente nominal: 6A
  • Corriente máx: 14 A
  • Salida analógica de consumo de corriente en voltaje (compatible con Arduino)
  • Resistencia de MOSFET: 19 M Ohm
  • Máxima frecuencia PWM: 20 KHz
  • Apagado térmico de protección
  • Apagado por Subtensión y sobretensión
