Módulo Relay 4CH 5VDC

#SKU: 000152

Permite controlar el encendido/apagado de equipos de alta potencia (electrodomésticos). Funciona perfectamente con Arduino, Pic o cualquier otro sistema digital.

Lee masShow less
S/ 24,00
En stock
A lista de deseos
Descripción

INFO

Dentro de la gran variedad de proyectos que podemos realizar con Arduino, podemos llegar a desear controlar componentes de alto voltaje o alto amperaje, como bombillas o bombas de agua, los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos dispositivos permiten controlar cargas de alto voltaje con una señal pequeña.

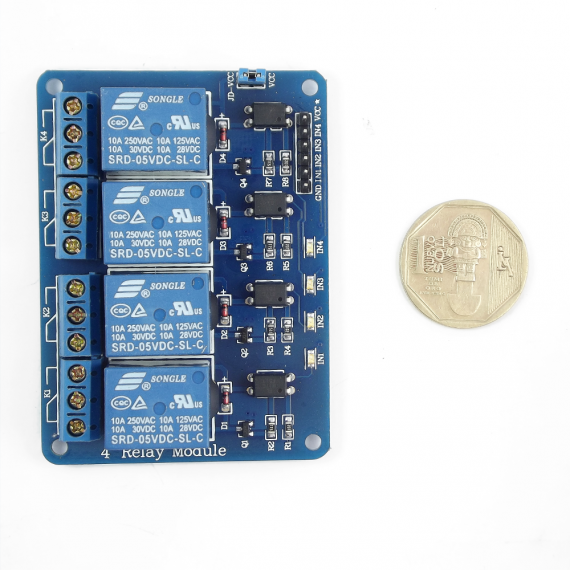

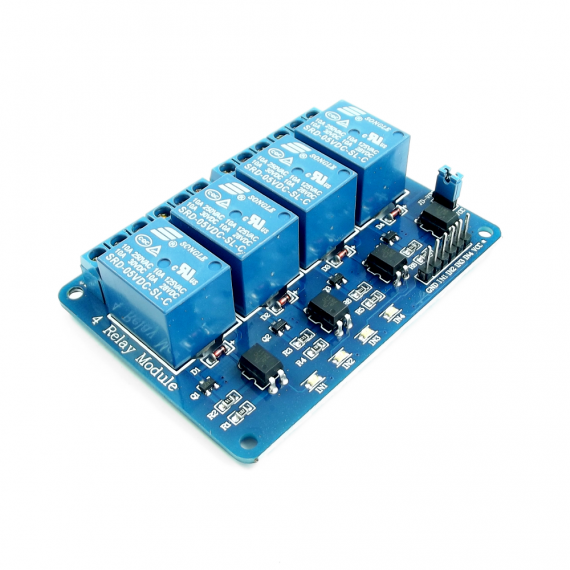

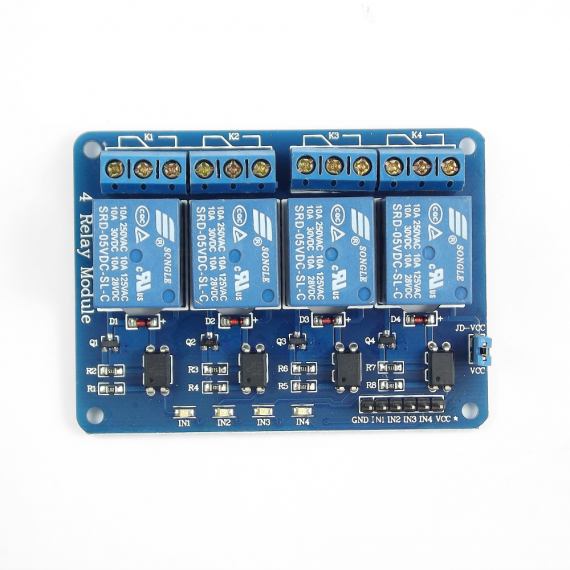

El modulo posee 4 Relays de alta calidad, fabricados por Songle, capaces de manejar cargas de hasta 250V/10A. Cada canal posee aislamiento eléctrico por medio de un optoacoplador y un led indicador de estado. Su diseño facilita el trabajo con Arduino, al igual que con muchos otros sistemas como Raspberry Pi, ESP8266 (NodeMCU y Wemos), Teensy y Pic. Este modulo Relay activa la salida normalmente abierta (NO: Normally Open) al recibir un "0" lógico (0 Voltios) y desactiva la salida con un "1" lógico (5 voltios). Para la programación de Arduino y Relays se recomienda el uso de timers con la función "millis()" y de esa forma no utilizar la función "delay" que impide que el sistema continúe trabajando mientras se activa/desactiva un relay.

Entre las cargas que se pueden manejar tenemos: bombillas de luz, luminarias, motores AC (220V), motores DC, solenoides, electroválvulas, calentadores de agua y una gran variedad de actuadores más. Se recomienda realizar y verificar las conexiones antes de alimentar el circuito, también es una buena practica proteger el circuito dentro de un case.

NOTA: EL VOLTAJE DE 220V AC ES MUY PELIGROSO! MANEJADO INCORRECTAMENTE PUEDE CAUSAR LA MUERTE! POR ESO DEBEMOS SER MUY CUIDADOSOS AL REALIZAR LAS CONEXIONES. NAYLAMP MECHATRONICS NO SE RESPONSABILIZA POR LOS DAÑOS CAUSADOS POR EL MAL USO DE ESTE MODULO.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 5V DC
  • Señal de Control: TTL (3.3V o 5V)
  • Nº de Relays (canales): 4 CH
  • Modelo Relay: SRD-05VDC-SL-C
  • Capacidad máx: 10A/250VAC, 10A/30VDC
  • Corriente máx: 10A (NO), 5A (NC)
  • Tiempo de acción: 10 ms / 5 ms
  • Para activar salida NO: 0 Voltios
  • Entradas Optoacopladas
  • Indicadores LED de activación

Lee masShow less
