Módulo amplificador de instrumentación AD620

#SKU: 000633

Módulo basado en el amplificador operacional de instrumentación AD620, ideal para acondicionar una pequeña señal de voltaje (menor a 1V) tanto AC como DC.

Lee masShow less
S/ 30,00
En Stock
A lista de deseos(1)
Descripción

INFO

Módulo amplificador de instrumentación basado en el chip AD620, permite acondicionar/amplificar una pequeña señal de voltaje ajustando la ganancia desde 1.5x hasta 1000x. El módulo AD620 permite regular la ganancia (Gain) y voltaje offset mediante dos potenciómetros en placa. Además tiene un bajo offset de voltaje, gran linealidad y también un zero ajustable. El módulo incluye además los chips LM358 y TP7660A, El chip TP7660A(ICL7660A) genera un voltaje negativo a partir del voltaje de alimentación positivo, por lo que solo necesitaremos un voltaje de alimentación positivo.

Ideal como amplificador de instrumentación para sensores con salida de voltaje muy pequeña (menor a 1V) o con salida de voltaje negativo, permitiendo su conexión a entradas analógicas de microcontroladores como Arduino o a módulos conversores ADC (Analog to Digital Converter).


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación (Vin): 3 - 12 VDC
  • Amplificación (Gain): 1.5x - 1000x
  • Voltaje de entrada (señal): 100uV - 300mV
  • Voltaje de salida: +-(Vin-2V)
  • Voltaje offset regulable
  • Ancho de banda: 120kHz (gain = 100x)
  • Chip principal: AD620 (amplificador operacional de instrumentación)
  • Chips adicionales: LM358 y TP7660A(ICL7660A)
  • Dimensiones: 32*22*45 mm
  • Peso: 4 gramos

APLICACIONES

  • Balanzas
  • Instrumentación médica: ECG
  • Transductor
  • Sistemas de adquisición de datos
  • Equipos portables y alimentados a batería
  • instrumentación y control de procesos (IPC)
  • Acondicionar la salida de un puente de Wheatstone

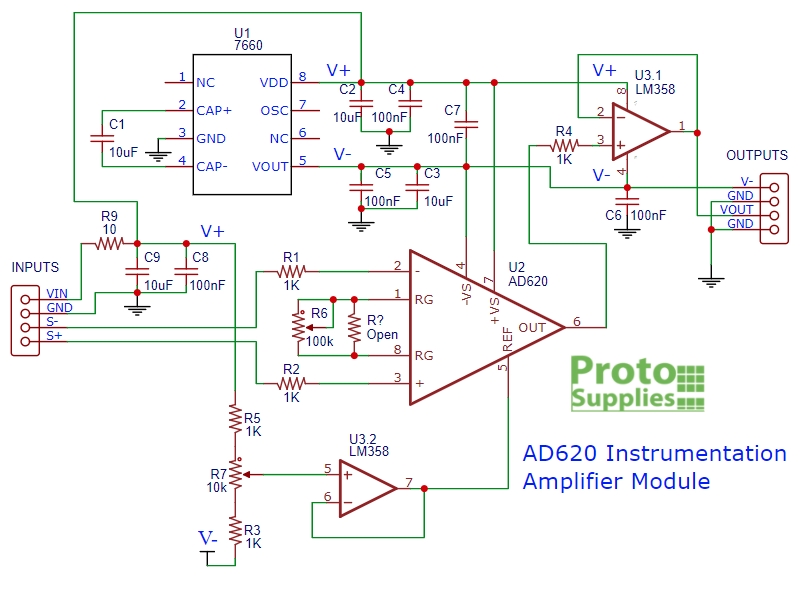

CONEXIONES

El módulo posee un conector de entradas y un conector de salidas en el otro extremo. Estos conectores permiten soldar cables o pines headers para realizar las conexiones.

Conector de Entrada 1×4

  • VIN = Voltaje de alimentación del módulo (3.5 to 10V)
  • GND = Tierra/0v
  • S- = Señal de entrada baja
  • S+ = Señal de entrada alta

Conector de Salida 1×4

  • V- = Salida de voltaje negativo generado por el chip 7660, se recomienda dejar al aire.
  • GND = Tierra/0v
  • VOUT = Señal de salida
  • GND = Tierra/0v

INSTRUCCIONES DE USO

El módulo permite la conexión en diferentes modos, como:

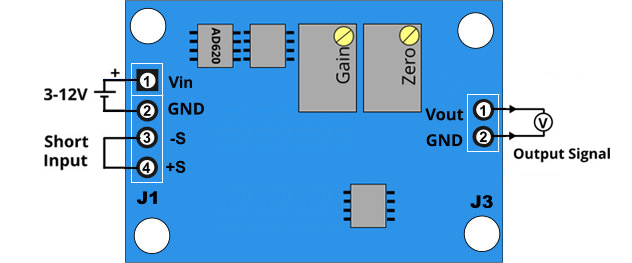

Calibración de Voltaje Offset Cero:

Para calibrar un voltaje de offset cero (0V) se deben conectar/puentear las entradas -S y +S y luego girar el potenciómetro "Zero" hasta que el voltaje de salida sea 0 voltios. Esto es especialmente útil en el caso que la señal de entrada sea siempre de voltaje positivo (señal DC) y la salida del módulo se conecte a una entrada ADC. En caso la señal de entrada sea de tipo analógica (AC) no se recomienda y no es práctico trabajar con offset cero, lo más útil sería calibrar un offset de 2.5V para ADC de 5V o 1.65V para ADC 3.3V.

Responsive image

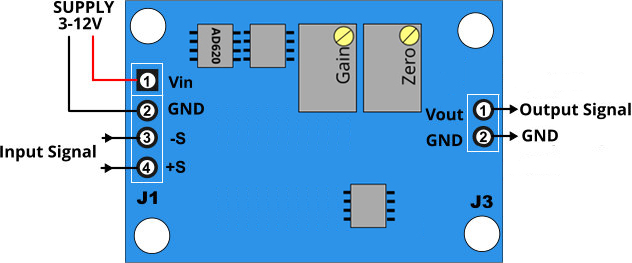

Modo Señal individual:

Para señal de entrada de un solo extremo (Single-ended inputs), la señal se debe conectar a "+S" y conectar GND a "-S".

Responsive image

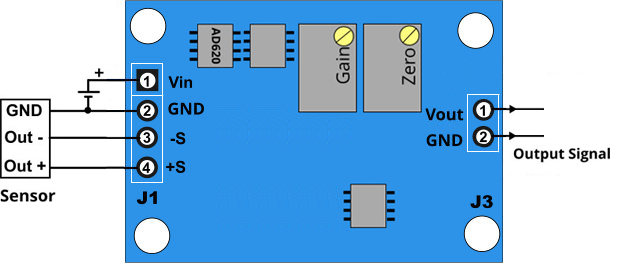

Modo Señal diferencial:

Para señal de entrada de tipo diferencial o tierra flotante (Differential Signals), la señal se debe conectar la señal alta/hi a "+S" y conectar la señal baja/low a "-S". Ideal para conexión de sensores con salida tipo puente Wheatstone como celdas de carga, sensores de gas, etc.

Responsive image


Lee masShow less
