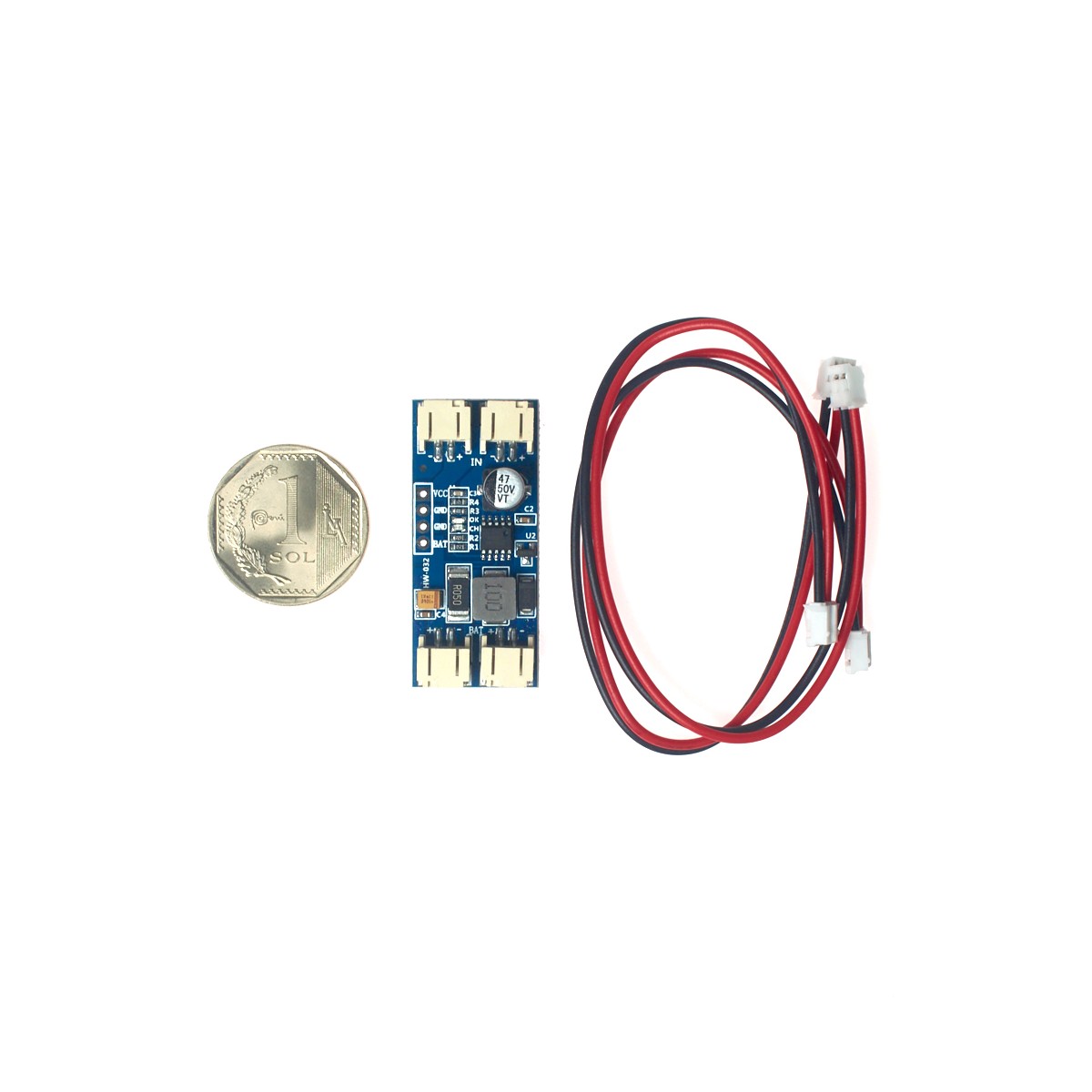

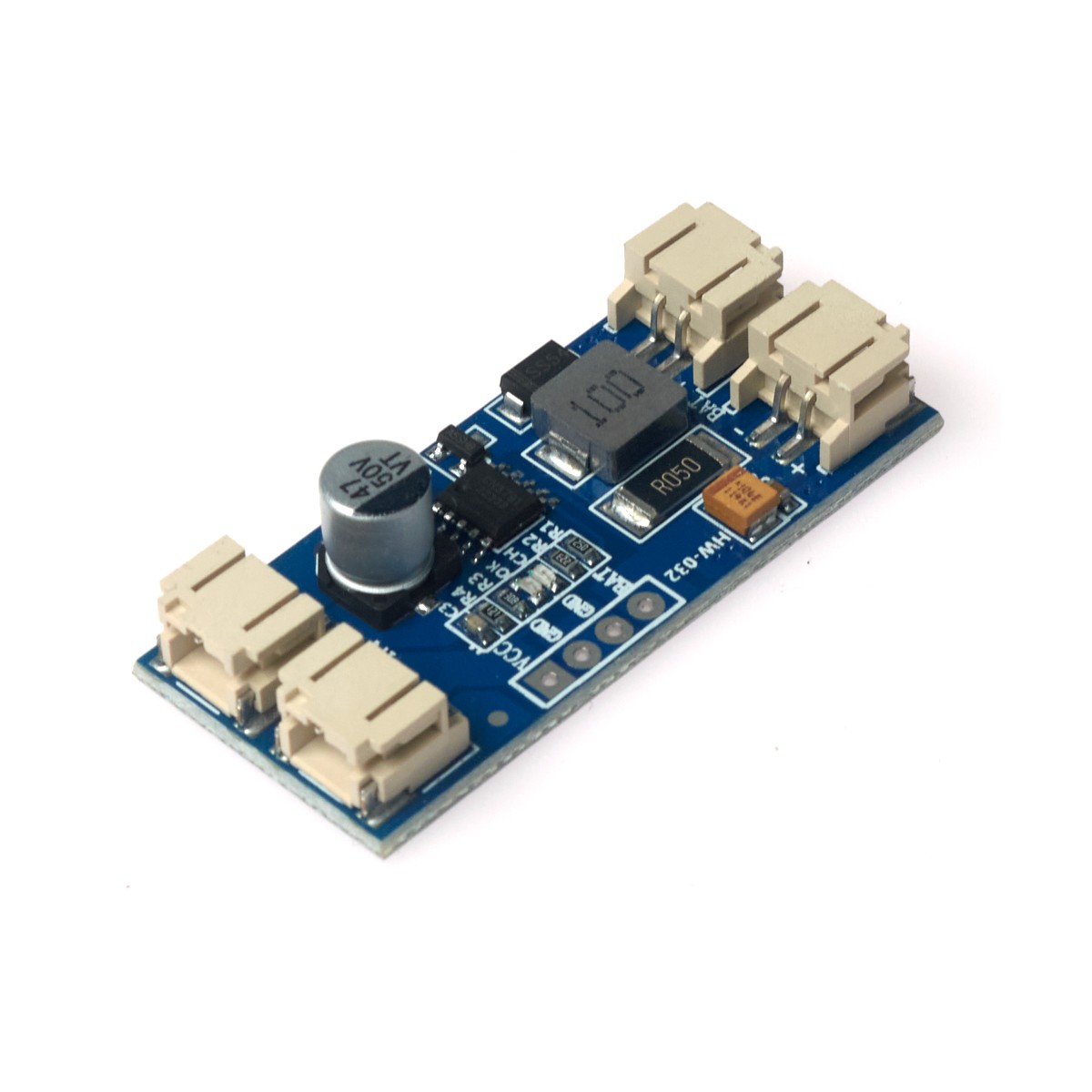

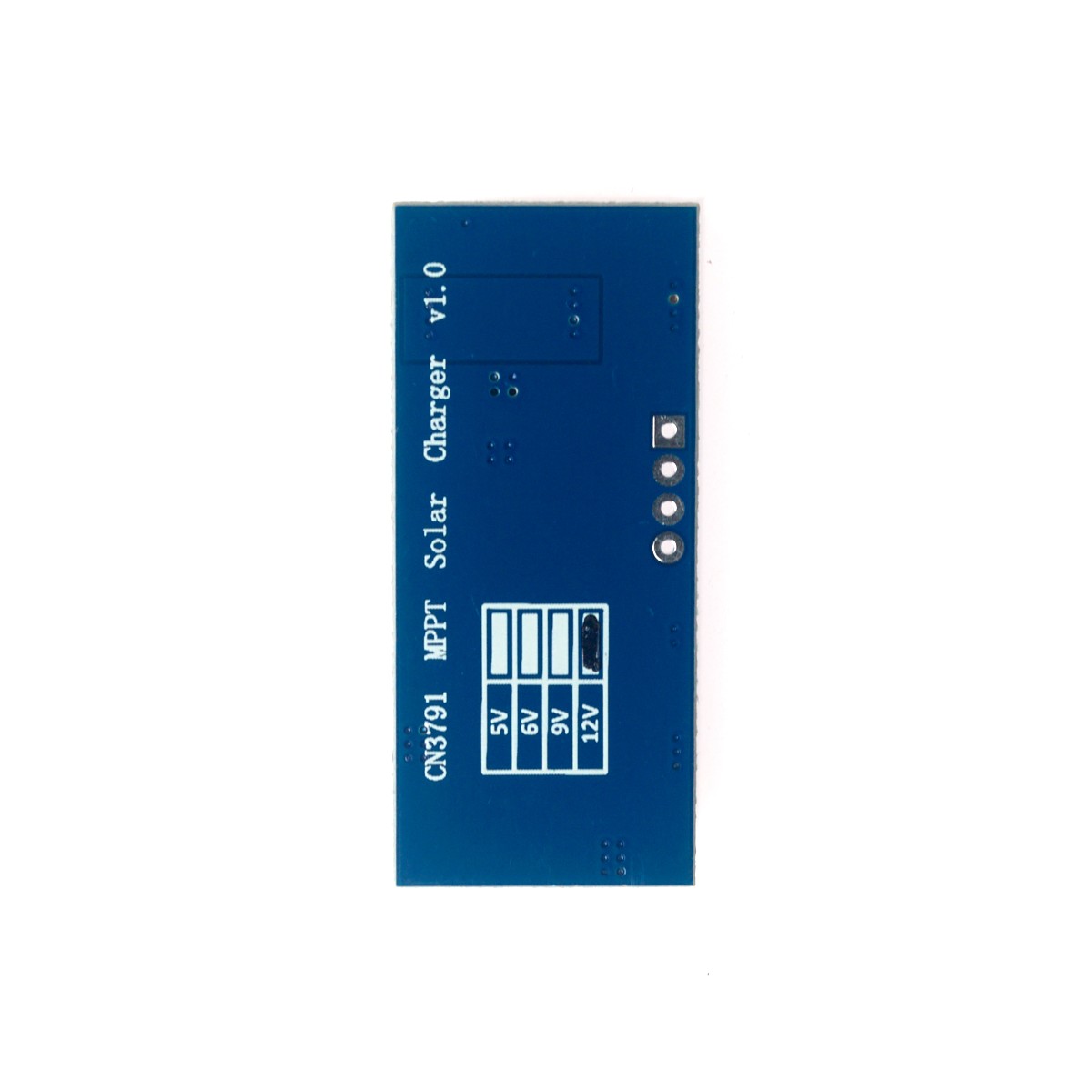

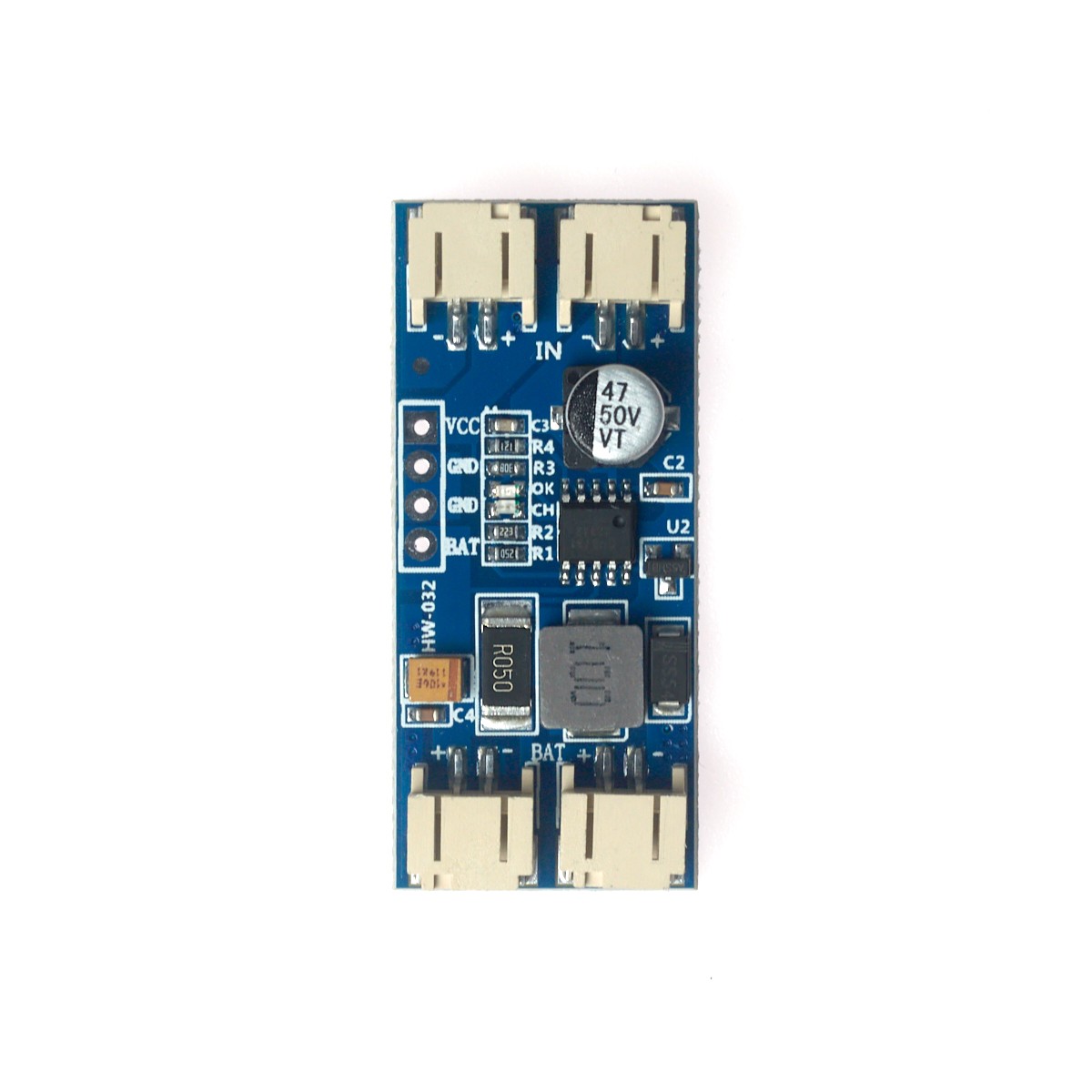

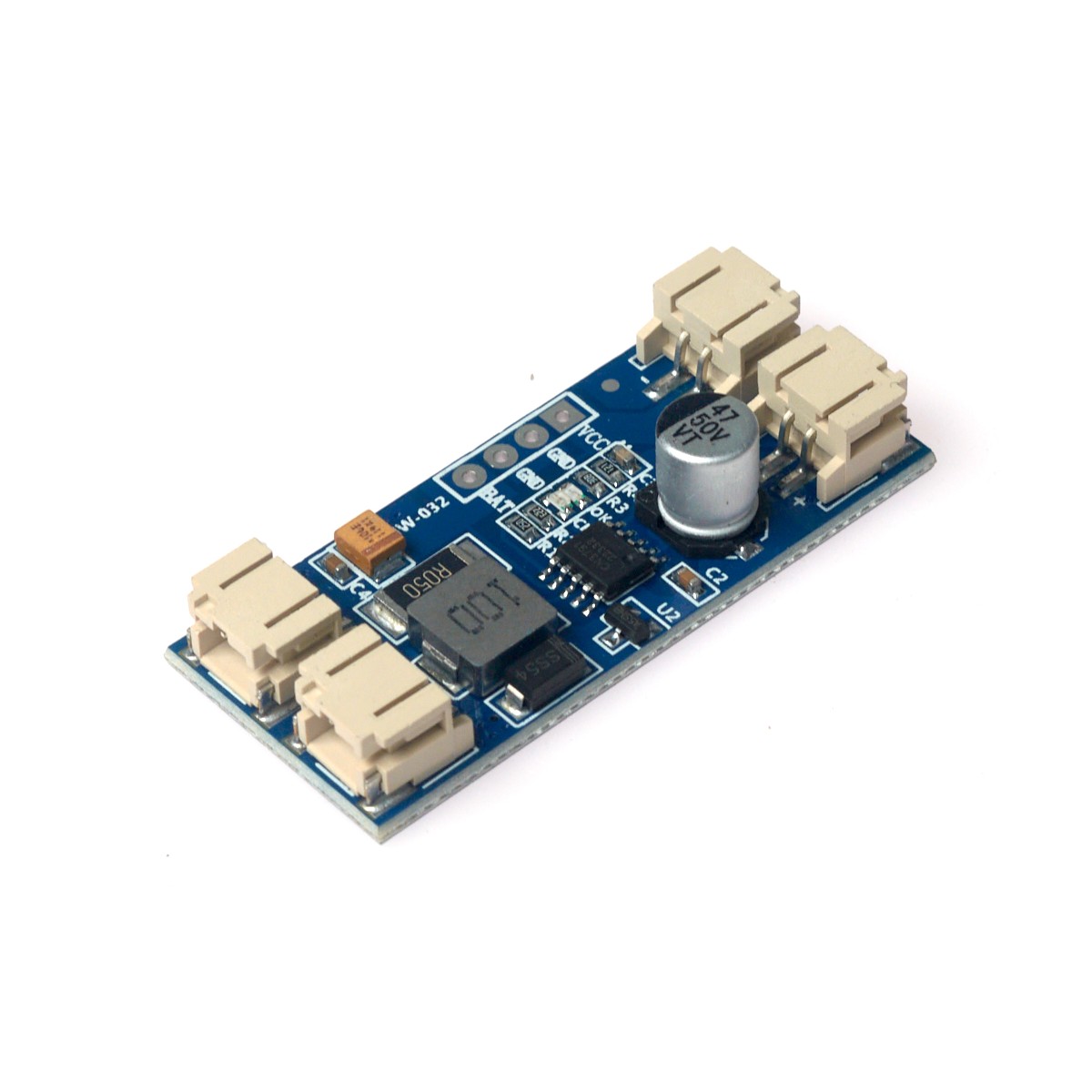

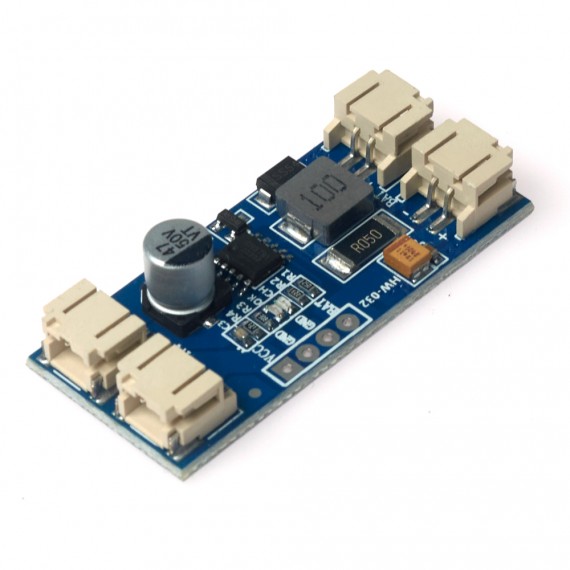

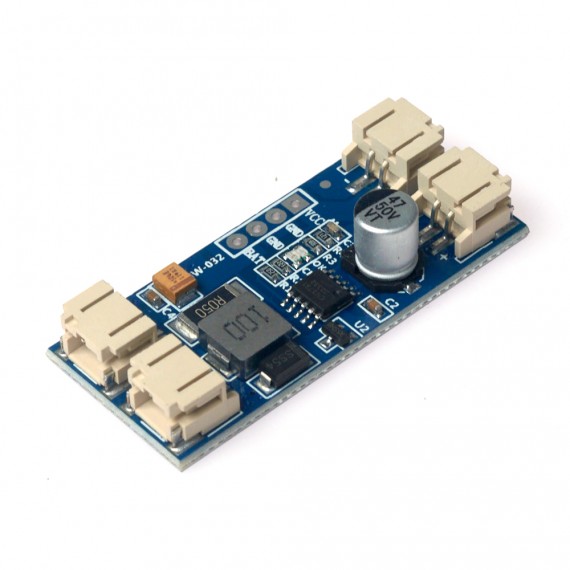

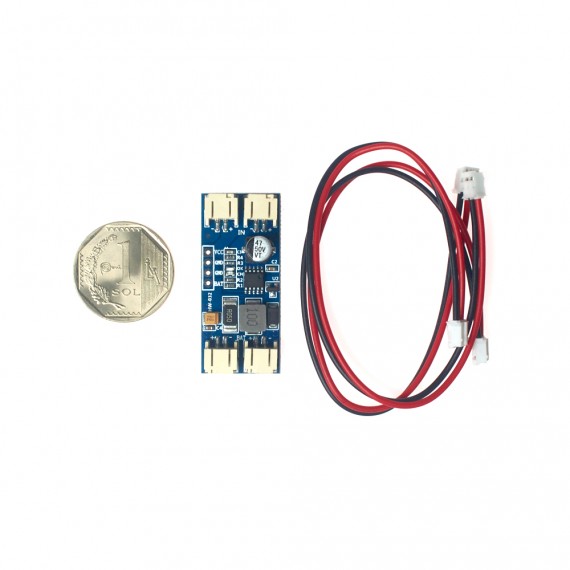

Cargador solar de batería de litio CN3971 - 12V

INFO

El módulo cargador solar de batería de litio CN3971 permite cargar de forma sencilla y segura tus baterías LiPo/LiOn. El modulo esta configurado para trabajar con un panel solar de 12V y usa tecnología MPTT (seguimiento del punto de máxima potencia) que mejora significativamente la eficiencia de los paneles solares.

Funciona con baterías con voltajes de carga nominal de 3.7V y de carga completa a 4.2V. Ideal para baterías LiPo o baterías de Litio. La corriente máxima de carga es de 1A solo se recomienda conectar a una celda de baterías (1 celda de 3.7V).

Cargador solar de batería de litio CN3971 viene configurado para una corriente máxima de carga de 2A, determinada por la resistencia de 0.05 ohm

Se debe tener especial cuidado con la polaridad de la batería y el panel, revisar con un voltímetro la polaridad antes de realizar la conexión. En caso de conectar incorrectamente la batería, el módulo será dañado irreparablemente.

ESPECIFICACIONES TÉCNICAS

• Corriente de carga: <2000mA
• Precisión de carga 1%
• Voltaje nominal entrada(Panel Solar): 12V DC
• Voltaje de salida Batería: 4.2V (En carga completa)
• Voltaje de salida Carga: 4.2V (en paralelo a la batería)
• Chip de carga: CN3971
• Led indicador Rojo cuando está cargando
• Led indicador Verde de carga completa
• Temperatura de trabajo: -10º a 85ºC
• Atención: NO tiene protección de polaridad inversa
• Dimensiones: 40 x 20mm

LINKS

• Datasheet CN3971
