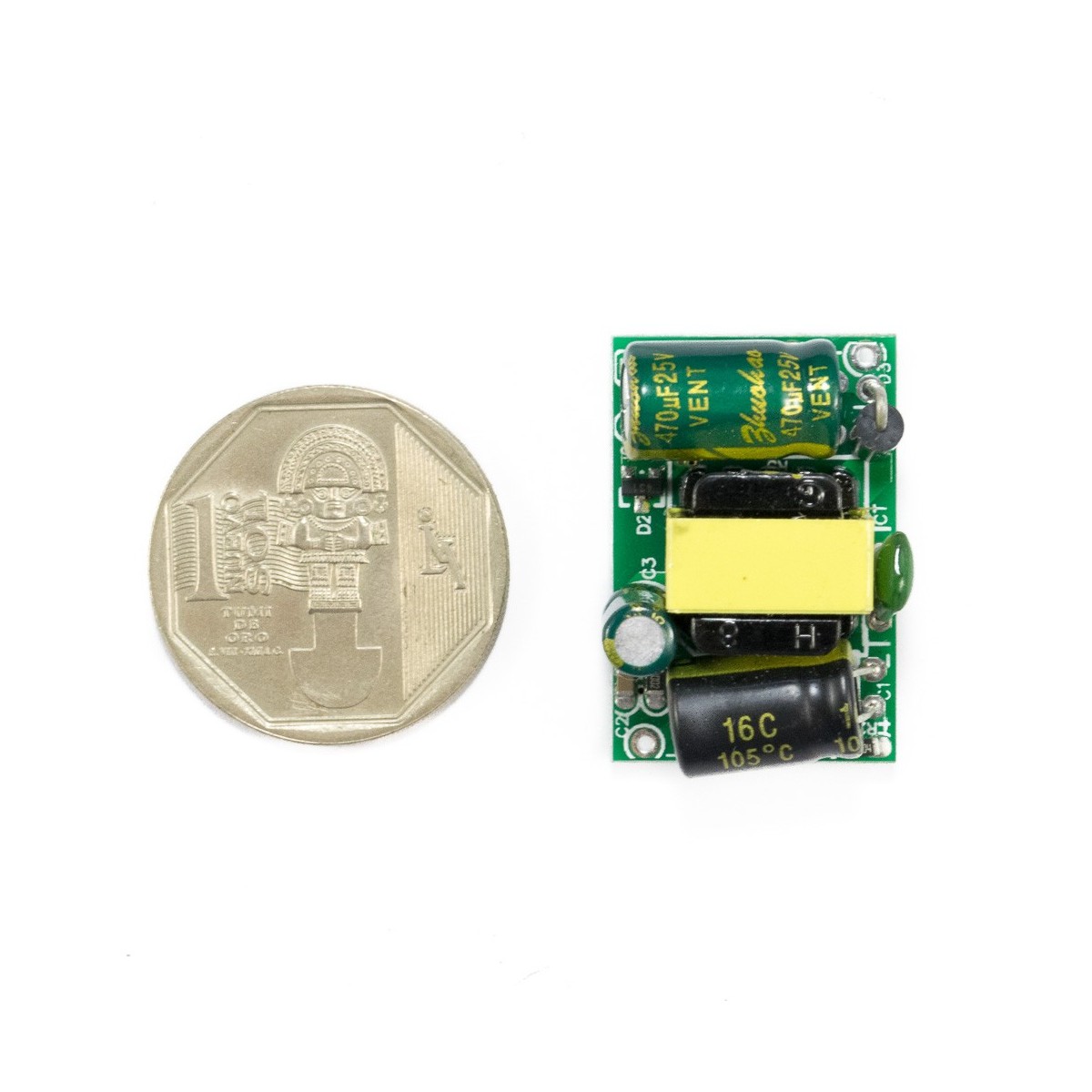

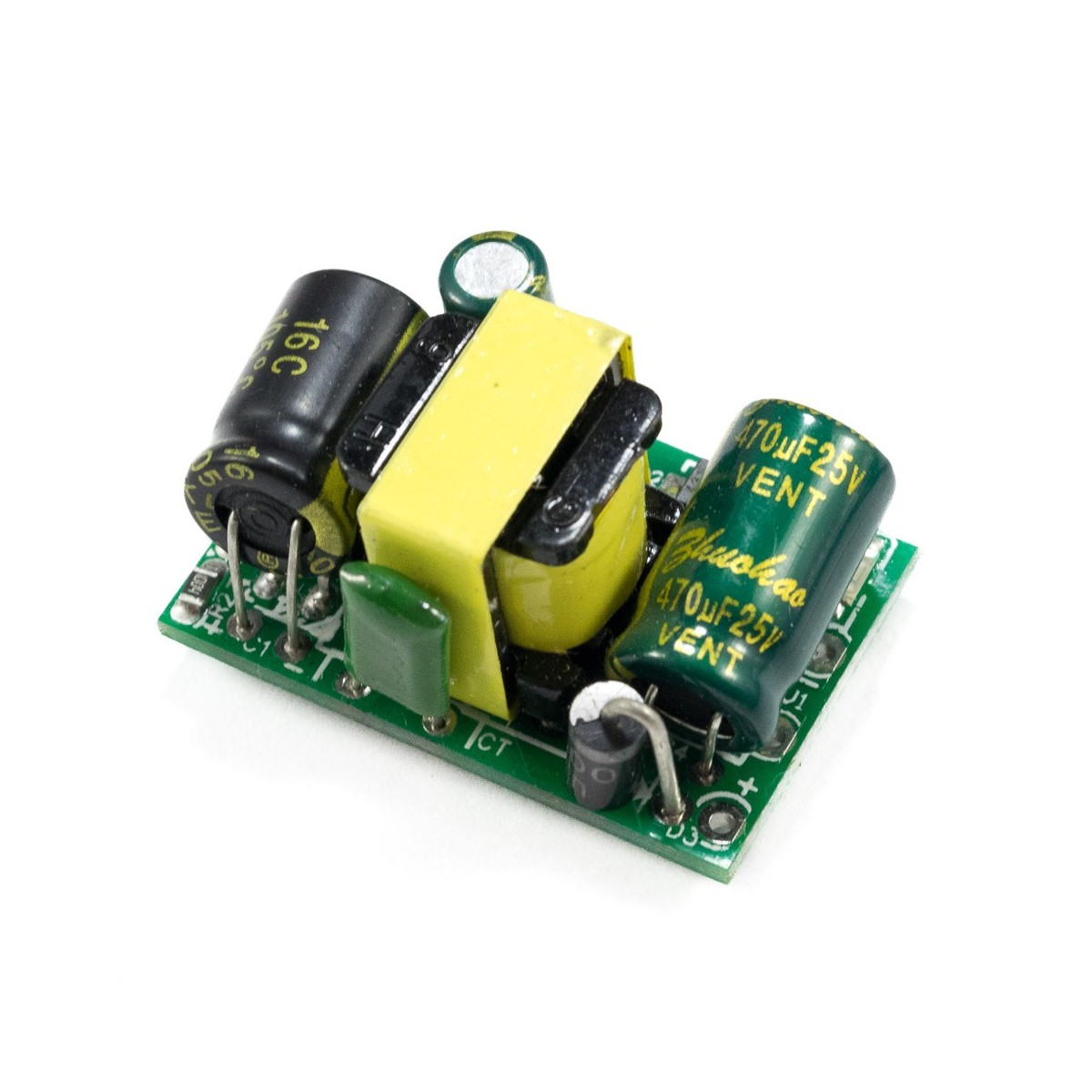

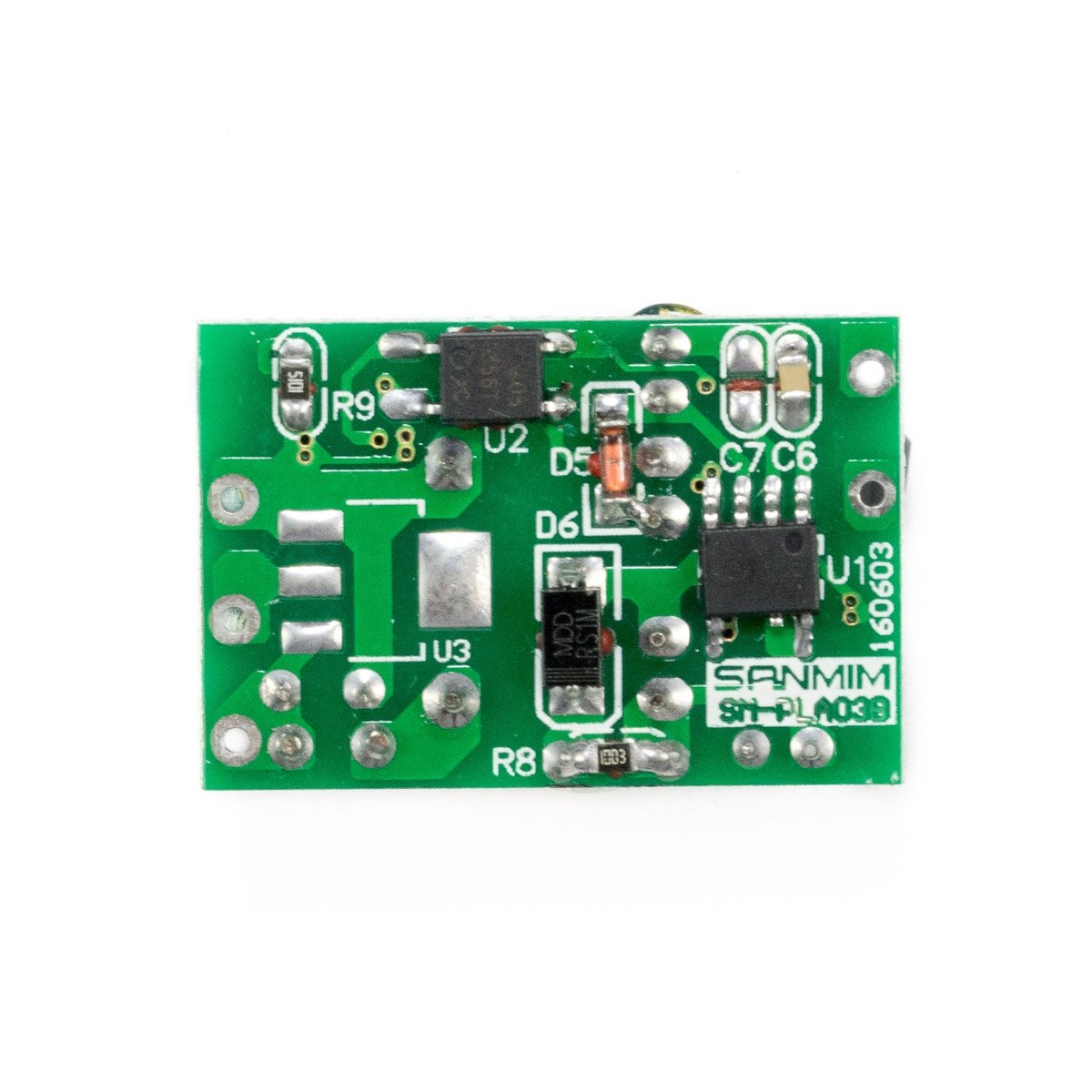

Fuente embebida AC/DC 3W - 12V/0.3A

INFO

Todo circuito o equipo electrónico necesita de una fuente de energía para poder trabajar. En diversas ocasiones es necesario integrar la fuente dentro del proyecto para reducir las dimensiones o para evitar errores en la conexión de la fuente por el usuario. Esta pequeña fuente de voltaje de tipo switching o conmutada, trabaja con un amplio rango de entrada en voltaje AC desde 85VAC hasta 265VAC y entrega una salida de voltaje DC de 12V DC y hasta 300mA de corriente. Es ideal para alimentar dispositivos como relays, motores y más. Para alimentar cargas de 5V o 3.3V como microcontroladores o sensores podemos utilizar un conversor de voltaje DC/DC step-down como MP1584EN, LM2596 o XL4005.

Recomendamos instalar la fuente de alimentación dentro de un gabinete o case adecuado y asi evitar problemas por cortos circuitos.

ESPECIFICACIONES TÉCNICAS

• Voltaje de entrada : 85V - 265V AC 50/60Hz
• Corriente de entrada: 0.015A (220VAC)
• Voltaje de Salida: 12V DC (+-0.2VDC)
• Corriente de Salida: 300mA
• Potencia: 3W
• Eficiencia de salida: 80%
• Temperatura de operación: -20 a 60 ºC
• Fabricante: SANMIM
• Modelo: PLA03B/C-12
• Dimensiones: 40*15*15 mm

LINKS

• Datasheet
