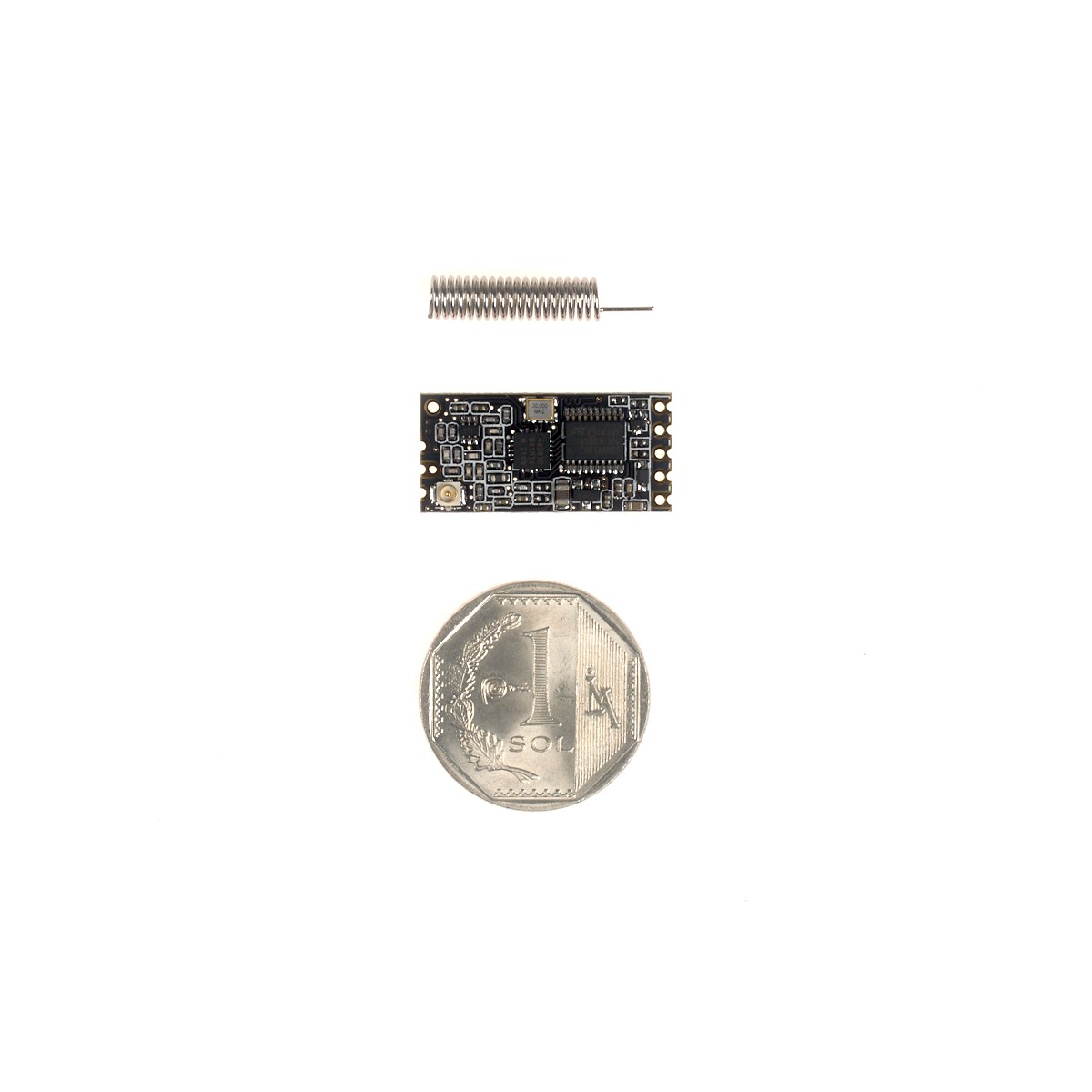

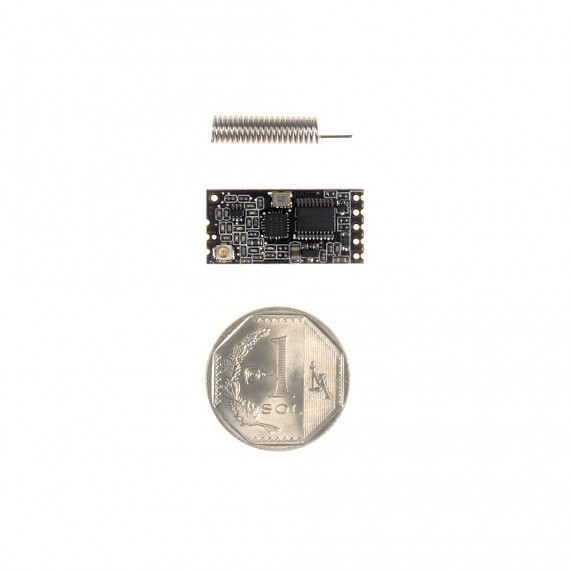

Transceiver RF de 433MHz, con interfaz UART TTL. Ideal para comunicar proyectos de forma inalámbrica. Rango de hasta 1000m.
INFO
En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico entre microcontroladores, la forma más sencilla es utilizando estos módulos de radiofrecuencia: un transmisor y un receptor de 433MHz. Estos módulos nos permiten realizar una comunicación serial de forma inalámbrica entre 2 microcontroladores como: pic, arduino, etc.
Los HC-12 tienen una frecuencia de trabajo de 433MHz que es una banda de libre uso. Para utilizar estos módulos basta con alimentar y conectar el pin RX del microcontrolador con el TX del HC-12 y viceversa. A nivel de programación no se necesita librería, se trabaja similar a un modulo Bluetooth u otro periférico serial TTL.
Para configurar el HC-12 se hace a través de comandos AT, se pueden configurar los baudios de la comunicación serial, el modo (que afectan el limite de velocidad, consumo y alcance), el canal de radio, y la potencia de transmisión RF. Para que dos módulos HC-12 puedan comunicarse entre si, deben estar en el mismo canal y modo.

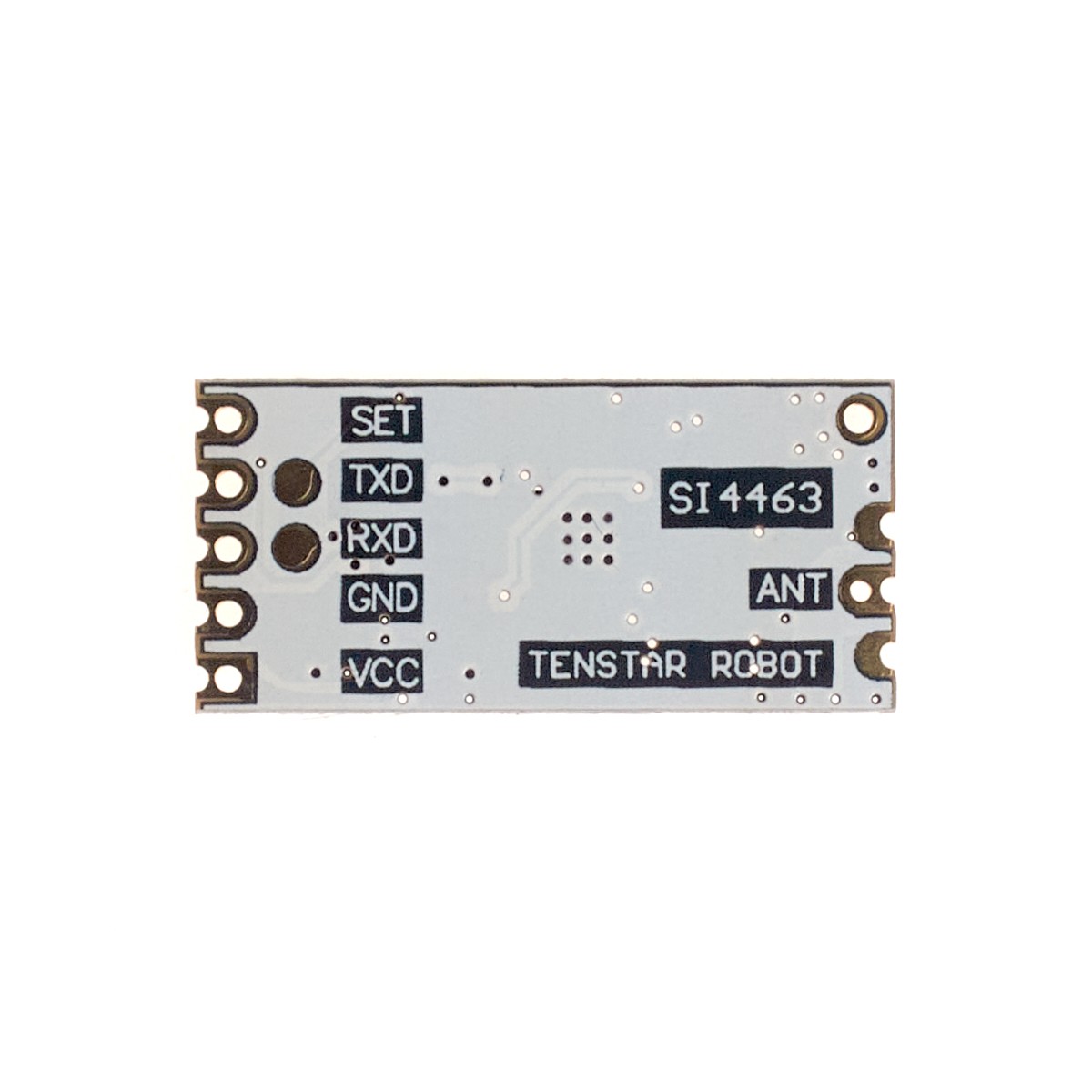

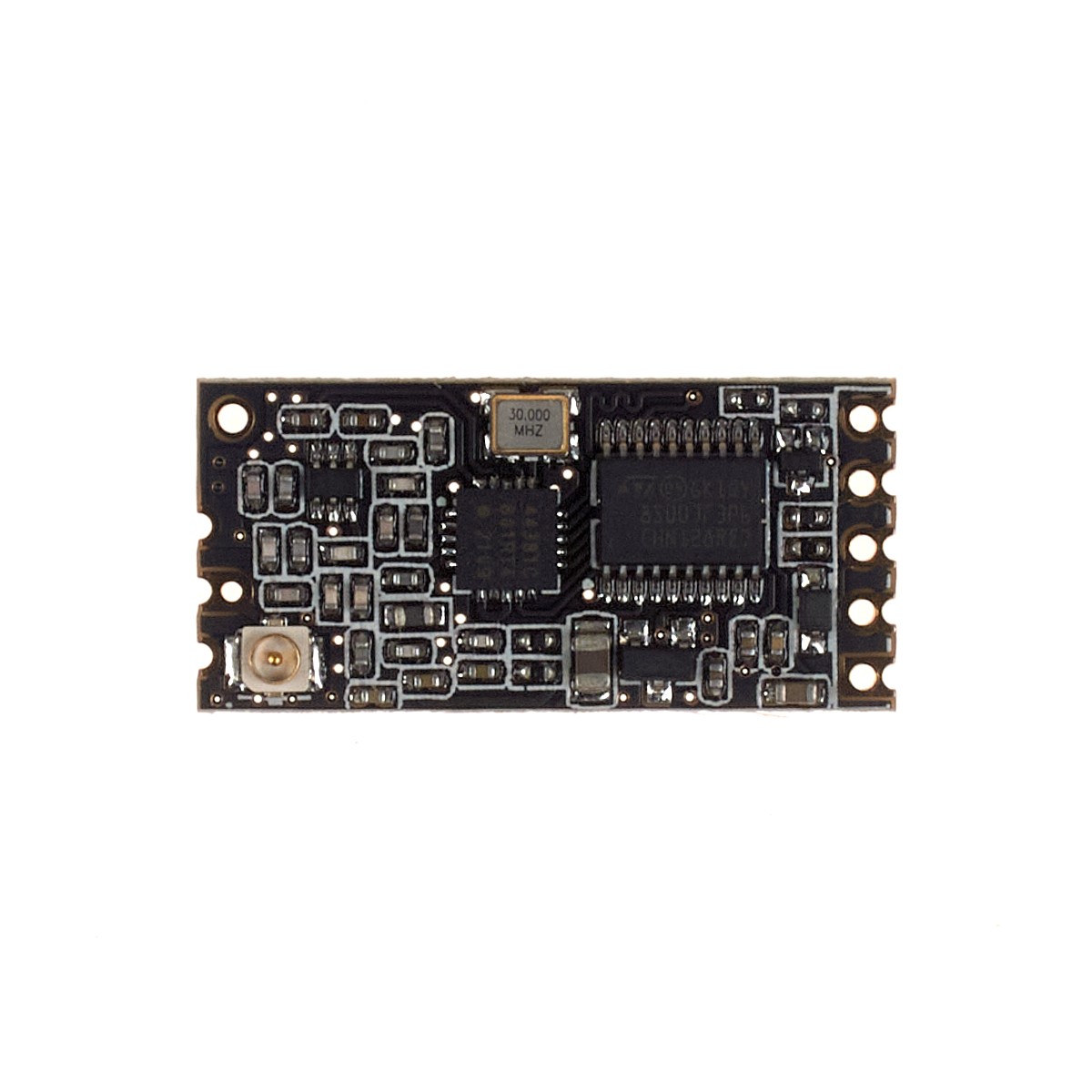

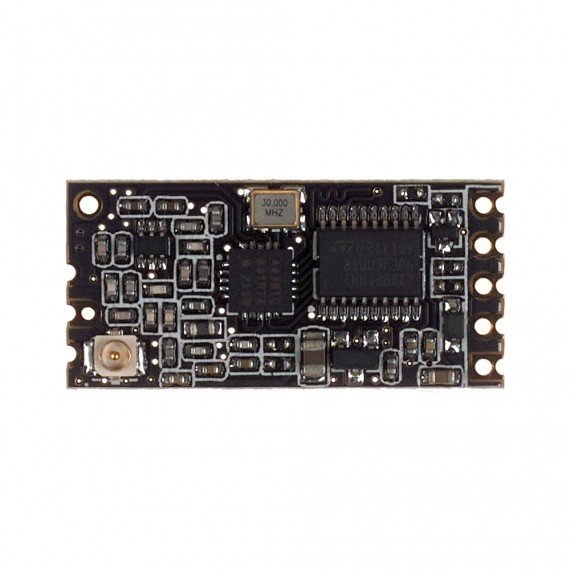

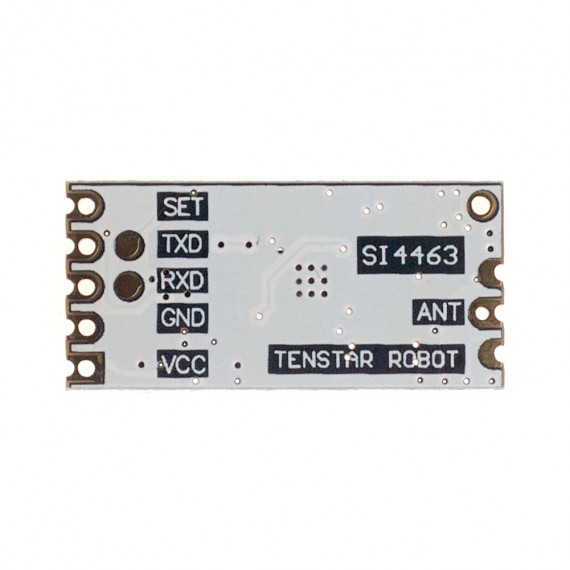

El HC-12 incorpora el chip SI4463 encargado de la comunicación RF y un microcontrolador STM8S003 encargado de la comunicación serial y control del SI4463, de esta forma, el usuario solo ve una comunicación serial transparente despues de configurado el modulo.

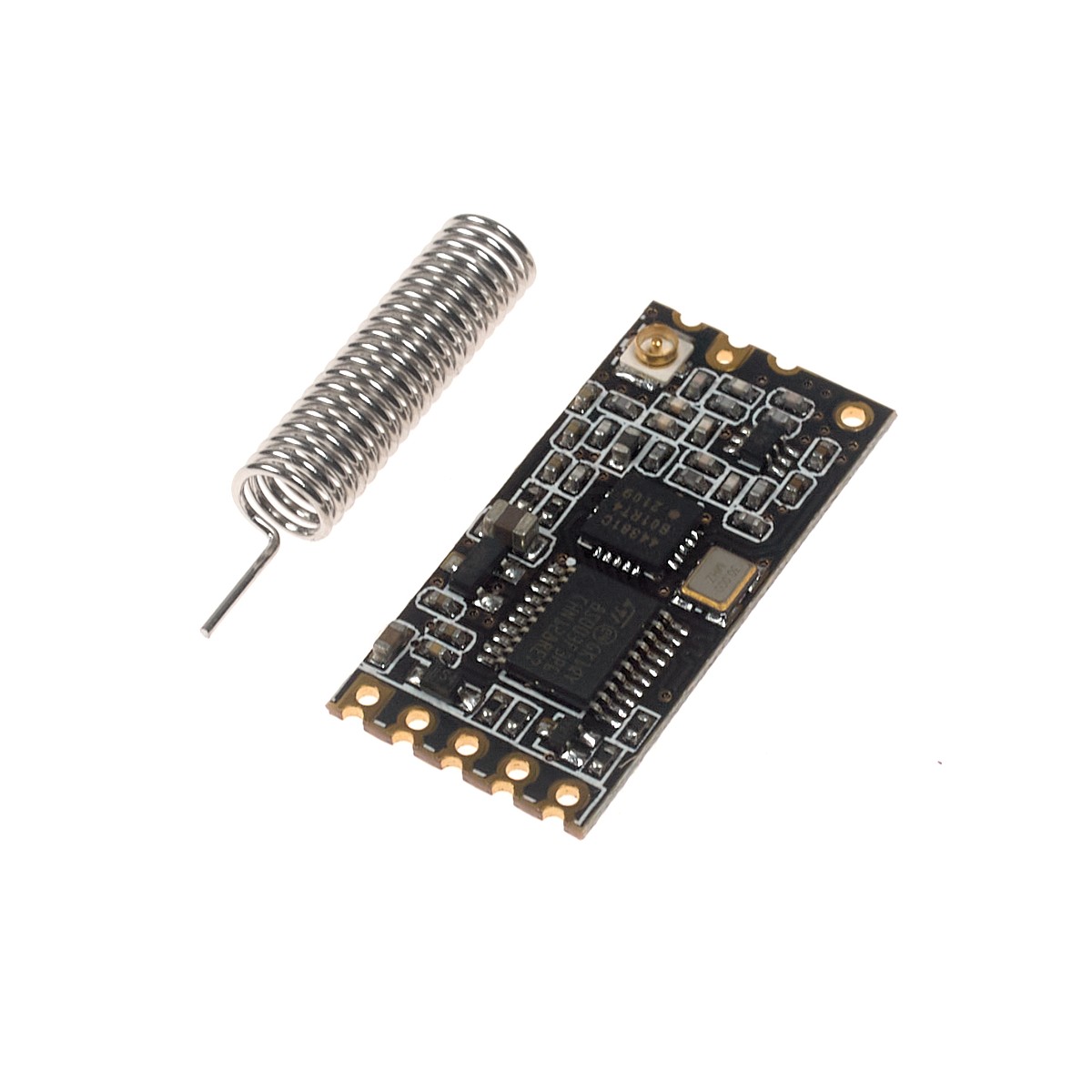

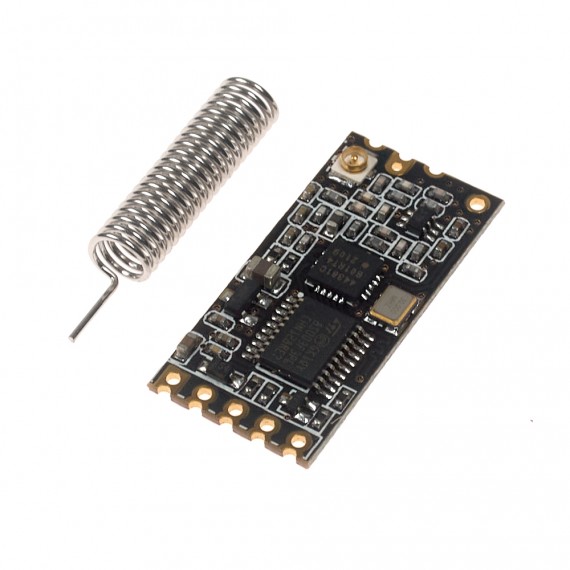

La antena tiene una gran influencia en el alcance o rango del módulo, se debe soldar cuidadosamente la antena que viene junto con el modulo o usar una antena con conector IPEX.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 3.3V-5.5V DC
- Consumo de corriente máximo: 100mA (picos de 200mA)
- Frecuencia de trabajo: 433,4 MHz a 473,0 MHz (100 canales)
- Interfaz: UART TTL
- Alcance: <1000 metros en zona abierta
- Potencia de transmisión máxima: -1 a 20 dBm
- Sensibilidad del receptor: -100 a -117 dBm.
- Velocidad de comunicación serial: 1200 a 115200 baudios.
- Velocidad de comunicación inalámbrica: 5000 a 236000 bps.
- Dimensiones: 28mm x 13mm
- Peso: 2g
