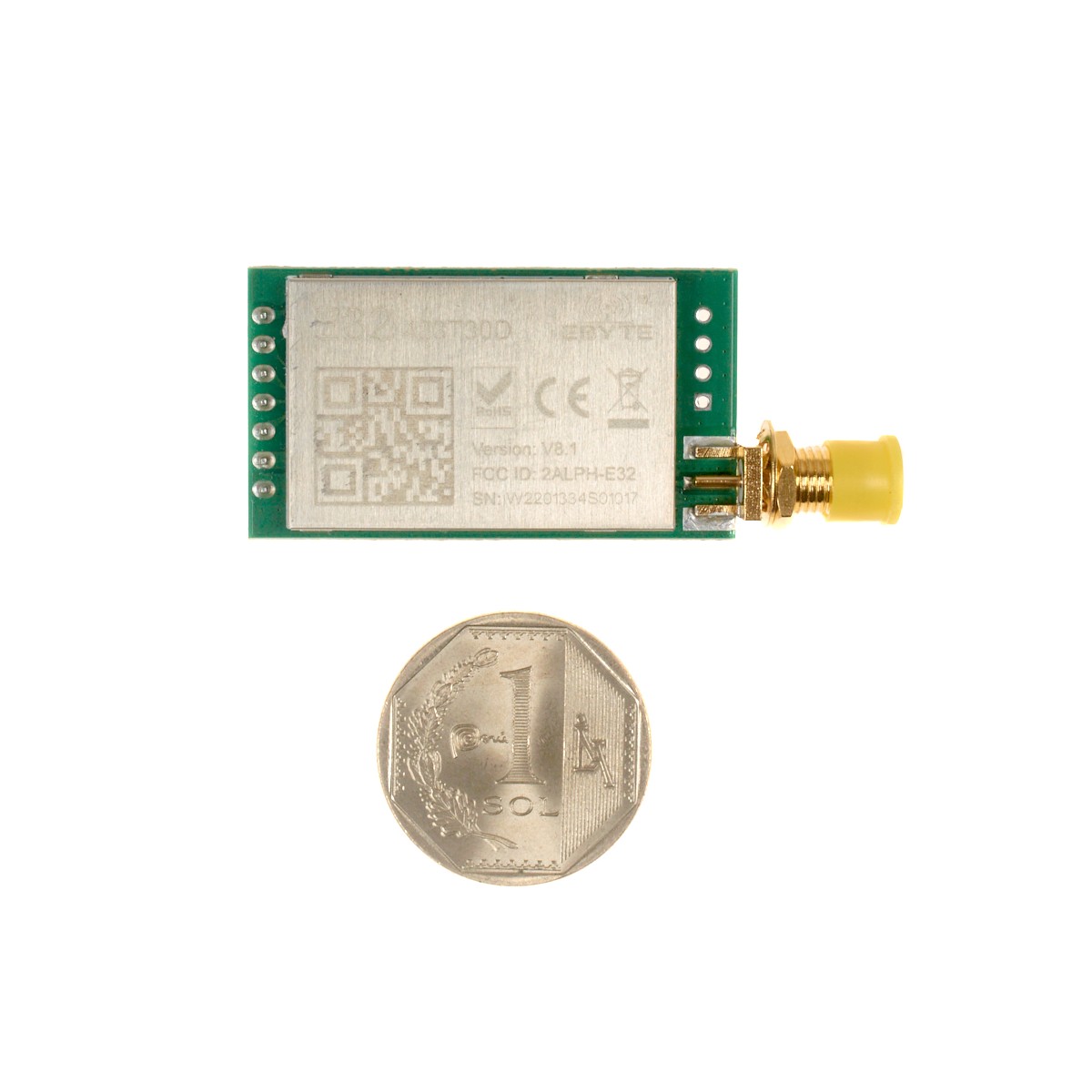

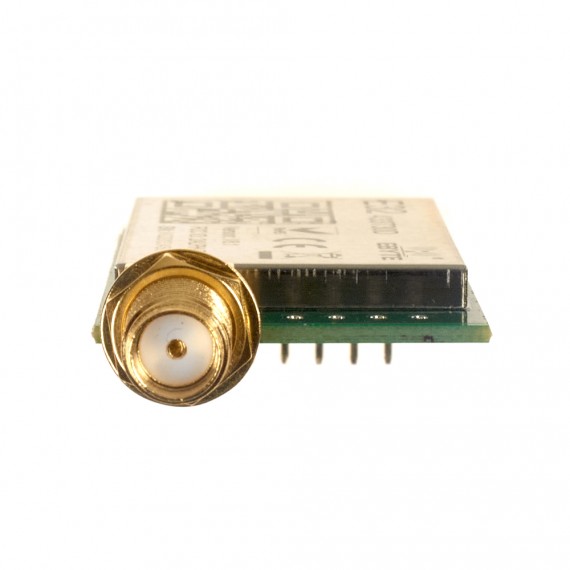

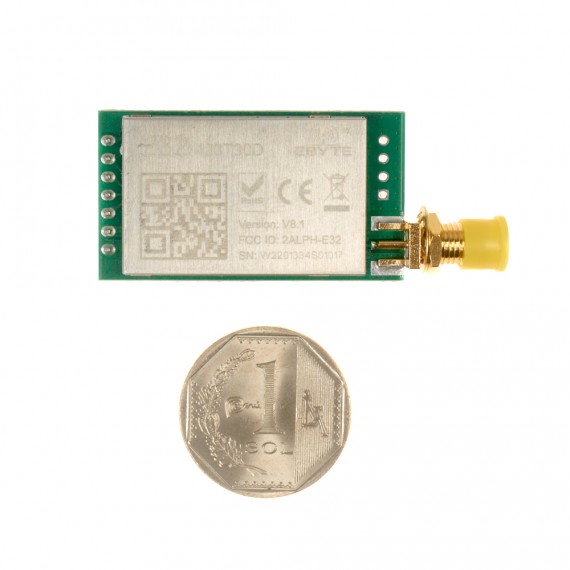

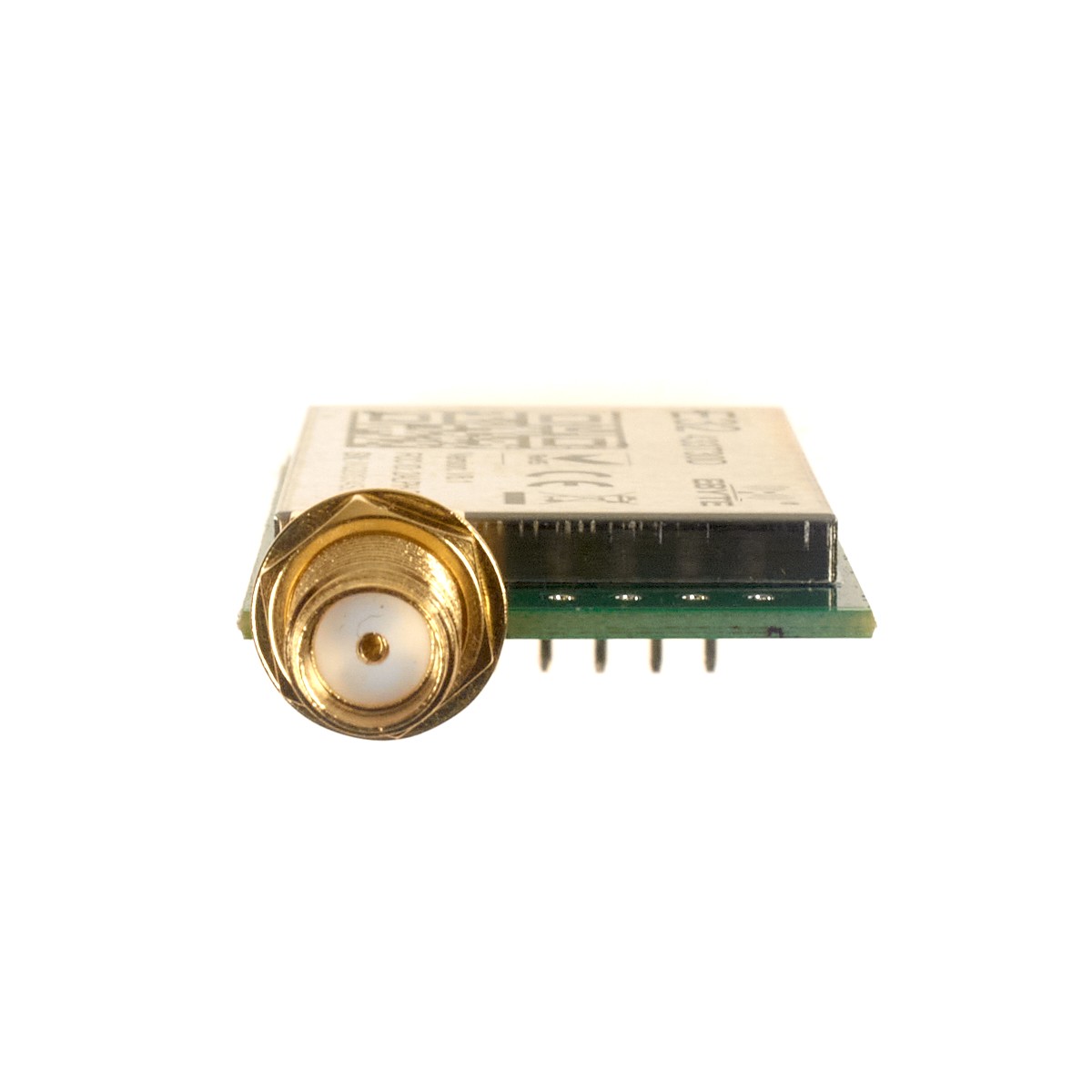

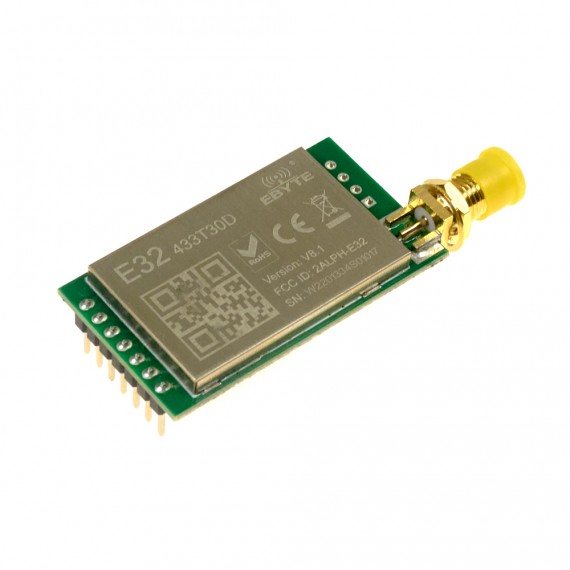

Transceiver(Transmisor/Receptor) LoRa con el mayor rango del mercado (hasta 8km.) y bajo consumo energético.
INFO
El módulo inalámbrico Transceiver Lora E32-433T30D es uno de los productos más novedosos de tecnología de comunicación inalámbrica LoRa, forma parte de la familia de transceivers Lora E32 fabricados por EByte, basado en el chip Semtech XL1278. El módulo posee modulación GFSK, protocolo LoRa (tecnología de ultra largo alcance), alta inmunidad al ruido y bajo consumo de energía. LoRa representa un avance en términos de rango de alcance y eficiencia energética. Ideal para ser utilizado en las siguientes aplicaciones: red inalámbrica domótica, radioenlaces en agricultura, sistemas de seguridad, control y automatización industrial.
Para utilizar el módulo solo se necesita conectarlo a un microcontrolador (Arduino, PIC, Raspberry Pi) utilizando el protocolo Serial UART TTL. No incluye antena por lo que adicionalmente debemos utilizar una Antena adecuada para la frecuencia de 433MHz como: Antena 433MHz 3.0dBi SMA, Antena 433MHz 2.5dBi SMA.
ESPECIFICACIONES TÉCNICAS
- Modelo: E32-433T30D
- Fabricante: EByte
- Chip LoRa: Semtech SX1278
- Voltaje de alimentación: 5V DC
- Voltaje de funcionamiento del puerto I/O: 0/3.3V
- Corriente para Transmisión(TX): picos de 106mA (@30dBm)
- Corriente para Recepción(RX): 15mA
- Potencia TX: hasta +30dBm (1000mW)
- Sensibilidad de recepción(RX): hasta -147dBm (@0.3kbps)
- Frecuencia de trabajo: 410 - 441 MHz (433 MHz de fábrica)
- Funcionamiento en la banda ISM de 433 MHz, por lo que no necesita licencia y es libre en todo el mundo
- Rango de comunicación (distancia de alcance): hasta 8km (con línea de vista)
- Air-Data-Rate programable: 0.3kbps hasta 19.2kbps (@2.4kbps)
- Interfaz de comunicación: Serial UART TTL
- Velocidad Serial UART: 1200 - 115200 bps (Default: 9600 bps)
- Conector para antena externa: SMA-K hembra
- Dimensiones: 43*24 mm
CARACTERÍSTICAS
- Protocolo LoRa, espectro ensanchado
- Modulación FSK/GFKS
- Muy alta inmunidad al ruido (relación de rechazo de canal: 56db)
- Se puede configurar en modo FDMA y FM
- Buffer FIFO de 512 Bytes
- Modo de transferencia: FIFO/Directo (Recomendado FIFO)
- Configuración: AFC/Aire, encriptación AEC
- FEC: Forward Error Correction, permite corregir los paquetes con interferencia
- Sleep Mode: hasta 6.0uA, no permite TX/RX
- Watchdog: Integrado en hardware, en caso de fallo reinicia el módulo en 0.107 segundos
- Permite comunicación Fija (direct) y masiva (Broadcast)

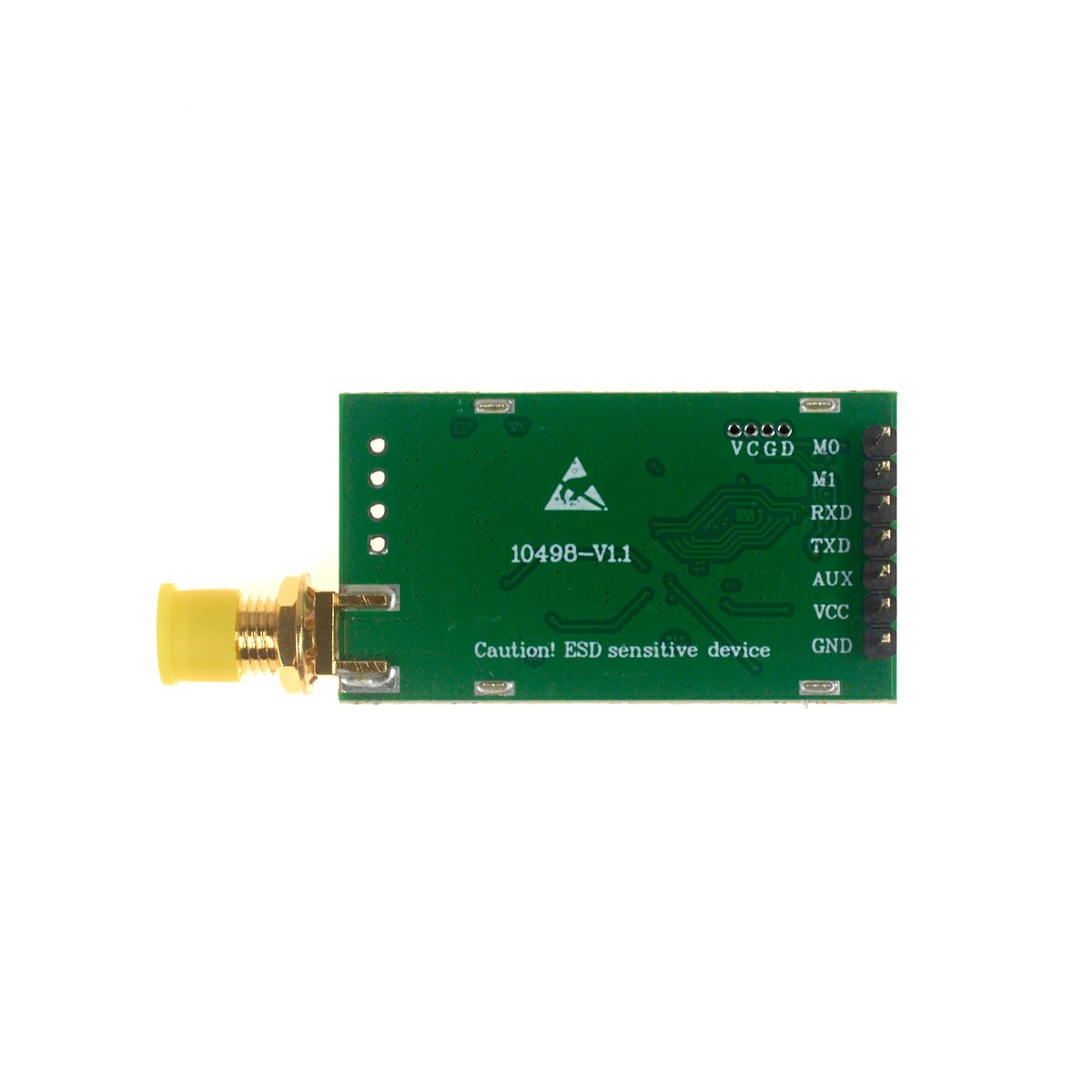

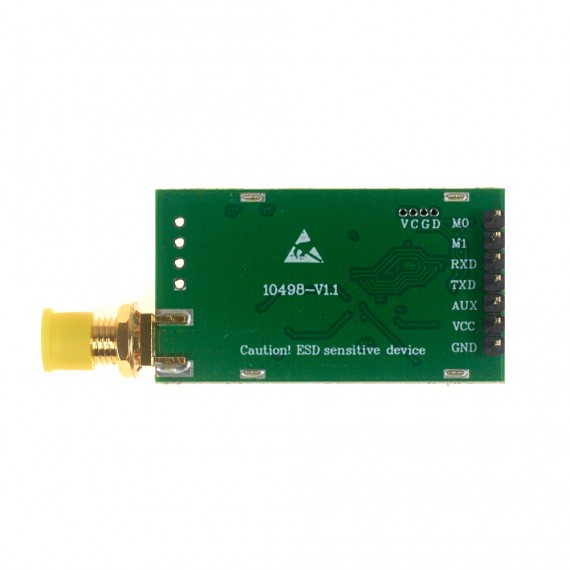

CONEXIÓN
- M0: configura modo de trabajo, en caso de no ir a conectado a MCU debe ir a tierra, no dejar al aire
- M1: configura modo de trabajo, en caso de no ir a conectado a MCU debe ir a tierra, no dejar al aire
- RXD: Entrada serial de datos, conectar a TxD de Arduino
- TXD: Salida serial de datos, conectar a RxD de Arduino
- AUX: Pin de estatus, útil para interrupción wake-up al MCU
- VCC: 3.3V - 5.2V DC
- GND: 0V, Tierra
APLICACIONES
- Monitoreo y control remoto
- Agricultura de precisión, Riego tecnificado, Monitoreo de cultivos
- Medición inalámbrica de servicios básicos (wáter, electricidad, gas)
- Sistemas de control industrial, adquisición de datos
- Alarmas inalámbricas
- Electrodomésticos inteligentes
- Monitores de bebes/pacientes de hospital
