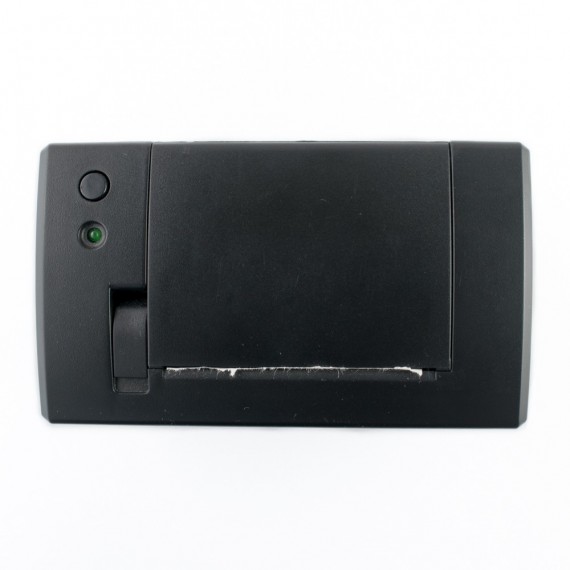

Impresora térmica embebida JP-QR701-TTL

INFO

Impresora térmica embebida JP-QR701-TTL ideal para trabajar con Arduino/PIC/NodeMCU/Raspberry Pi y poder imprimir comprobantes de pago, tickets o texto y gráficos en general. La impresora es monocromática(negro) y permite imprimir texto(soporte para diferentes formatos), imágenes (Bitmap), códigos de barras (1D) y QR (2D) en diferentes estándares. La impresión térmica no consume tinta, por lo que el único consumible es el papel térmico que además es muy económico. Trabaja con rollos de papel térmico de 57mm de ancho y de un diámetro máximo de 39mm, como el Rollo de papel térmico 5740. Ideal para proyectos como: máquina expendedora (vending), cajero automático, impresora de punto de venta (POS), tickets de parqueo y más.

Integrar la Impresora térmica embebida JP-QR701-TTL a nuestros proyectos con Arduino o Raspberry Pi es muy sencillo: la comunicación es mediante interfaz Serial TTL y existen diferentes librerías que facilitan la programación. Debemos tener una consideración con la alimentación de la impresora; si bien cuando no está imprimiendo solo consume unos cuantos miliamperios, al momento de imprimir consume un promedio de 1.5A, por lo que no es posible alimentarla con los 5V del Arduino o del USB de la PC. Se recomienda utilizar una fuente de entre 5V a 9V DC y de mínimo 1.5 amperios, como la Fuente de alimentación 5V/10A 50W WODE.

Ventajas:

1. Admite código de barras 1D y código de barras 2D
2. Velocidad de impresión de hasta 90mm/segundo
3. Fácil integración de software
4. Compatible con set de instrucciones ESC/POS, columnas y fuentes(tipografía) opcionales (ajustables por DIP switch)

*Incluye un pequeño rollo de papel térmico

ESPECIFICACIONES TÉCNICAS

• Modelo: JP-QR701-TTL
• Voltaje de alimentación: 5V - 9V DC
• Corriente de trabajo: 1.5A mín.
• Interfaz de comunicación: Serial TTL UART (3.3V-5V)
• Baud rate: 19200 bps (por defecto)
• Tipo de impresión: Thermal direct line printing
• Color Texto: Negro
• Resolución impresión: 8puntos/mm (384puntos/linea)
• Velocidad impresión: 60mm/segundo (máx: 80mm/s a 8.5V)
• Vida cabezal impresión: 50Km
• Rollo papel: ancho: 57mm, diámetro máx 39mm
• Pulsador de avance de papel
• LED de status
• Dimensiones externas: 111*65*57mm
• Dim. agujero de montaje: ancho:103mm, alto:57mm
• Profundidad embebida: 50mm
• Temperatura de trabajo: 5º a 50ºC
• Temperatura almacenamiento: -20º a 60ºC
• Humedad Rel. trabajo: 10% a 80% RH
• Peso: 180 gramos

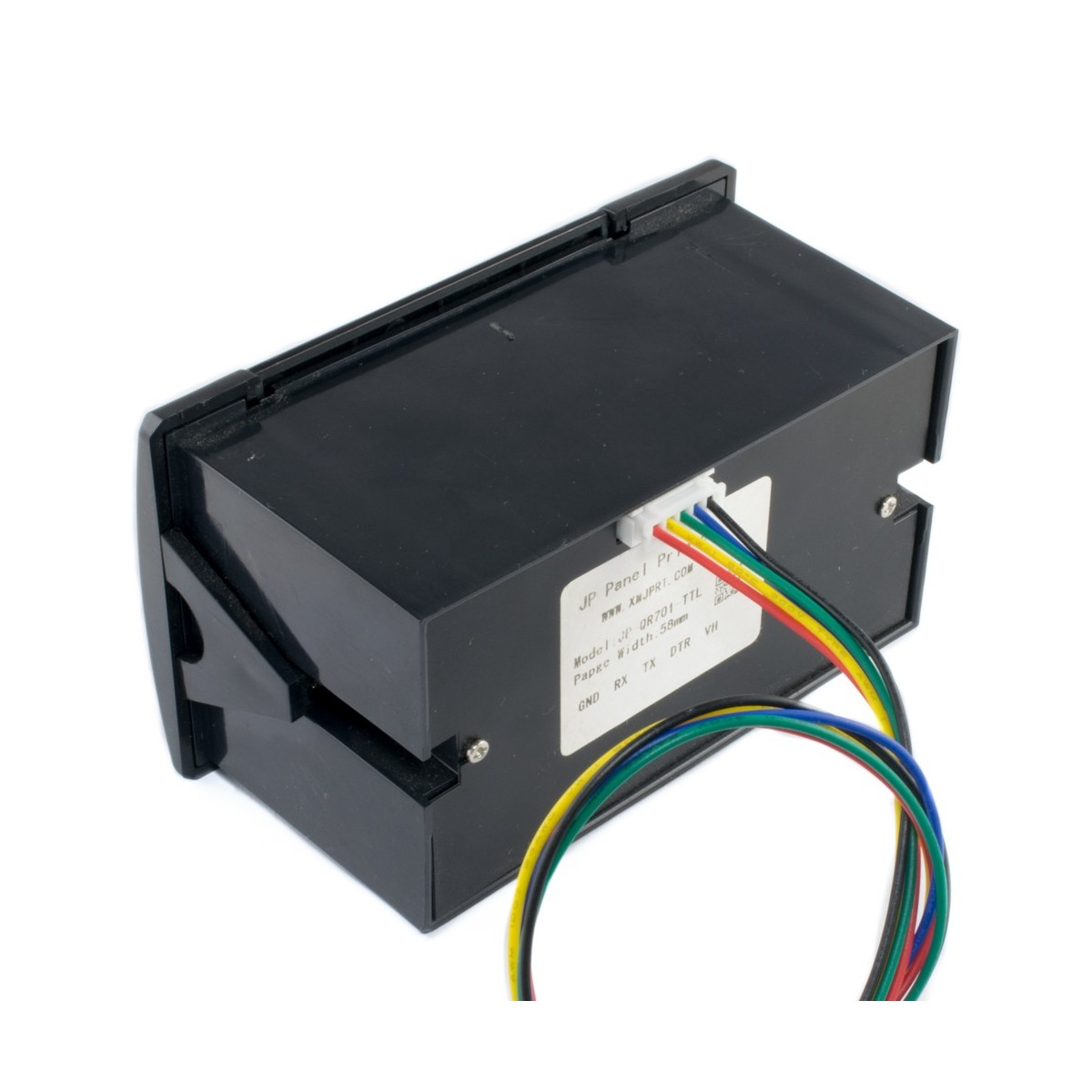

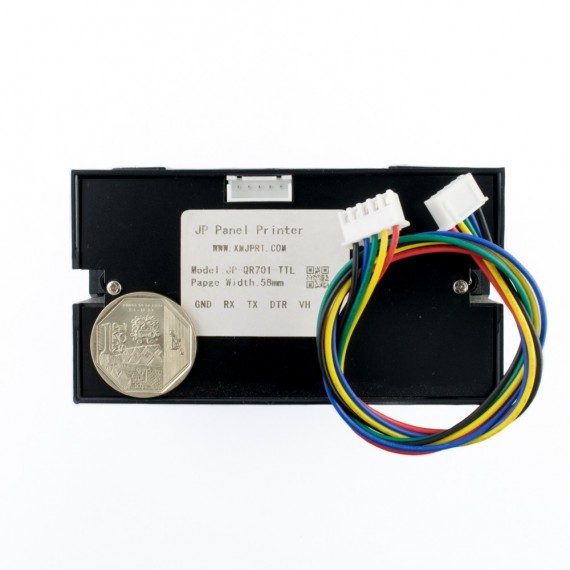

PINES

• 1: VH (3.8-8.5V DC)
• 2: DTR/DSR
• 3: TRANSMIT DATA (TXD, PRINTER OUTPUT)
• 4: RECEIVE DATA (RXD, PRINTER INPUT)
• 5: GND (0V)

LINKS

• Datasheet JP-QR701-TTL
• Manual de programación software
• Librería Arduino: Arduino Thermal library (Adafruit)
• Librería Arduino: NewSoftSerial library (librería necesaria para Arduino Thermal)
• Librería Arduino: LCD Assistant - bitmap converter
• Tutorial: Arduino e impresora térmica (adafruit)
• Tutorial: Arduino and Thermal printer (bildr.org)
• Tutorial: Arduino thermal printer (tronixstuff)
• Tutorial: Arduino thermal printer (DFRobot)
• Código ejemplo (Sparkfun)
• Proyecto: Impresora IoT (adafruit)
• Proyecto: Impresora para Raspberry Pi
• Proyecto: Cámara fotográfica instantanea DIY (Raspberry Pi + Cam + Impresora T.)
• Proyecto: Arduino+Selector de monedas+Impresora T.
