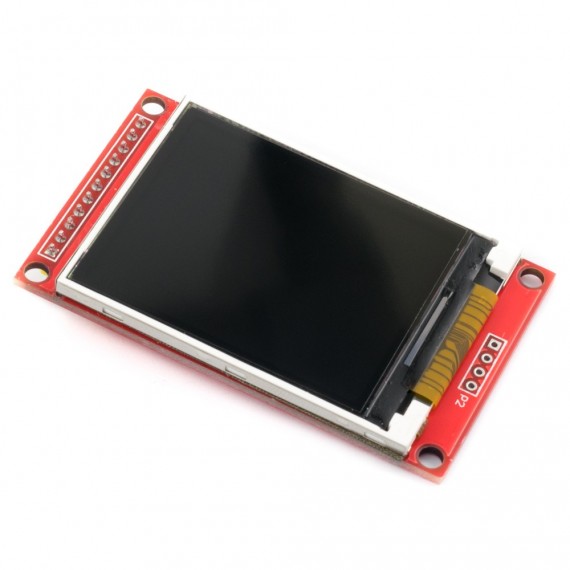

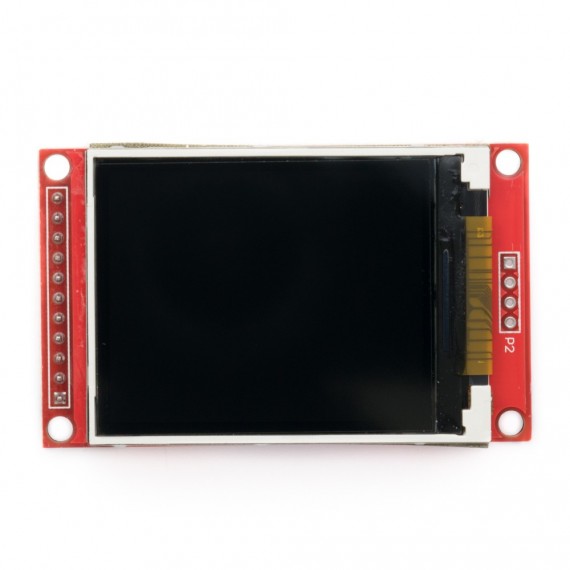

Display LCD TFT 2.0" RGB SPI 176x220 (ILI9225)

#SKU: 000462

Esta pantalla te permite mostrar texto y gráficos de forma sencilla. Soporta colores RGB, no táctil, si incluye adaptador para memoria micro SD.

Lee masShow less
S/ 35,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, Pic o Raspberry Pi. Pueden ser utilizadas para mostrar la lectura de sensores, implementar una interfaz hombre máquina (HMI) y ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

El display LCD TFT 2.0" es una pantalla a colores con una resolución de 176x220 píxeles, controlador gráfico ILI9225, comunicación SPI y puede mostrar hasta 262144 colores RGB distintos. Agregar este display a nuestros proyectos con Arduino es muy sencillo, a nivel de hardware solo necesita de 5 pines de datos (SPI), en cuanto a la programación con Arduino se recomienda utilizar la librería: TFT_22_ILI9225. El display incluye además un socket para memorias micro SD, útil para almacenar imágenes en formato mapa de bits (bmp). El adaptador de tarjetas se conecta por un puerto  SPI al Arduino. El display y la memoria SD pueden compartir el bus de comunicación SPI (SCK, MISO, MOSI) pero deben utilizar pines de CS (chip select) separados.

Una gran ventaja de esta pantalla es que fue diseñada para colocarse directamente sobre un Arduino UNO (similar a un shield), sus pines de alimentación coinciden con los de Arduino Uno y los pines analógicos sirven como interface de comunicación SPI por software. Adicionalmente incluye una etapa de conversión de nivel lógico de voltaje, permitiendo trabajar normalmente con los 5V del Arduino.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 3.3 - 5 VDC
  • Controlador gráfico (driver): ILI9225
  • Interface: SPI (CS, RS, SCL, SDA, RST)
  • Nivel lógico de SPI: 3.3 - 5V
  • Tamaño de la pantalla (diagonal): 2" (50mm)
  • Resolución: 176x220 píxeles
  • Profundidad de color o bits por pixel: 18 bpp
  • Cantidad de colores: 262144 colores (18-bit: R6G6B6)
  • *Puede trabajar opcionalmente a RGB 16-bit: R5G6B5
  • Dimensiones pantalla: 39*32mm (área visible)
  • Dimensiones placa: 63*38mm

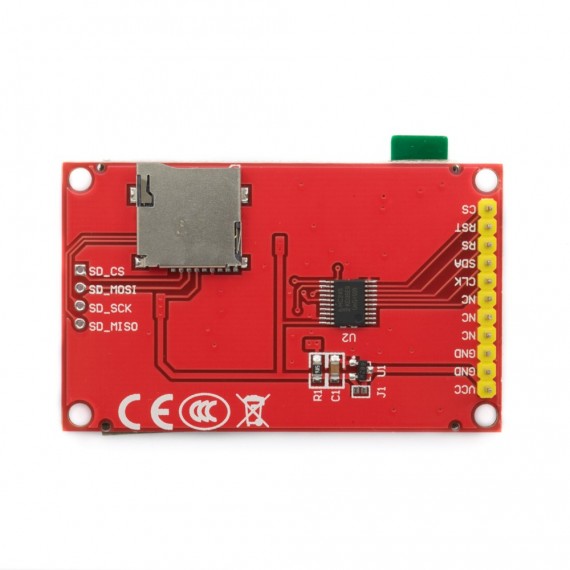

  • Socket para memoria externa micro SD
  • El adaptador micro SD card utiliza SPI, es necesario soldar los pines previamente (CS / MOSI / MISO / SCK)

PINES

  1. VCC/Power supply (5V/3.3V)
  2. GND– Power supply (GND)
  3. GND– Power supply (GND)
  4. NC/No connect
  5. NC/No connect
  6. NC/No connect
  7. CLK/SPI clock signal
  8. SDI/Serial data input pin
  9. RS/Command (RS=0)/ Parameter (RS=1)
  10. RST/Reset pin
  11. CS– Chip selection pin

Lee masShow less
