Pantalla para mostrar gráficos y texto. Soporta comunicación por interfaz paralela 8 bits y serial SPI.
Los sistemas digitales embebidos como Arduino, PIC u otros trabajan únicamente con lógica binaria (0 y 1), es por eso que para "leer" los datos empleamos pantallas o displays LCD. Esta pantalla puede mostrar tanto gráficos como texto permitiendo diseñar interfaces hombre-máquina(HMI) de mayor complejidad. Utilizada en impresoras 3d, máquinas CNC, equipos de control y automatización industrial. Muy útil para hacer debugging o correcciones en tus distintos proyectos, sobre todo en el manejo de sensores y procesamiento de datos.

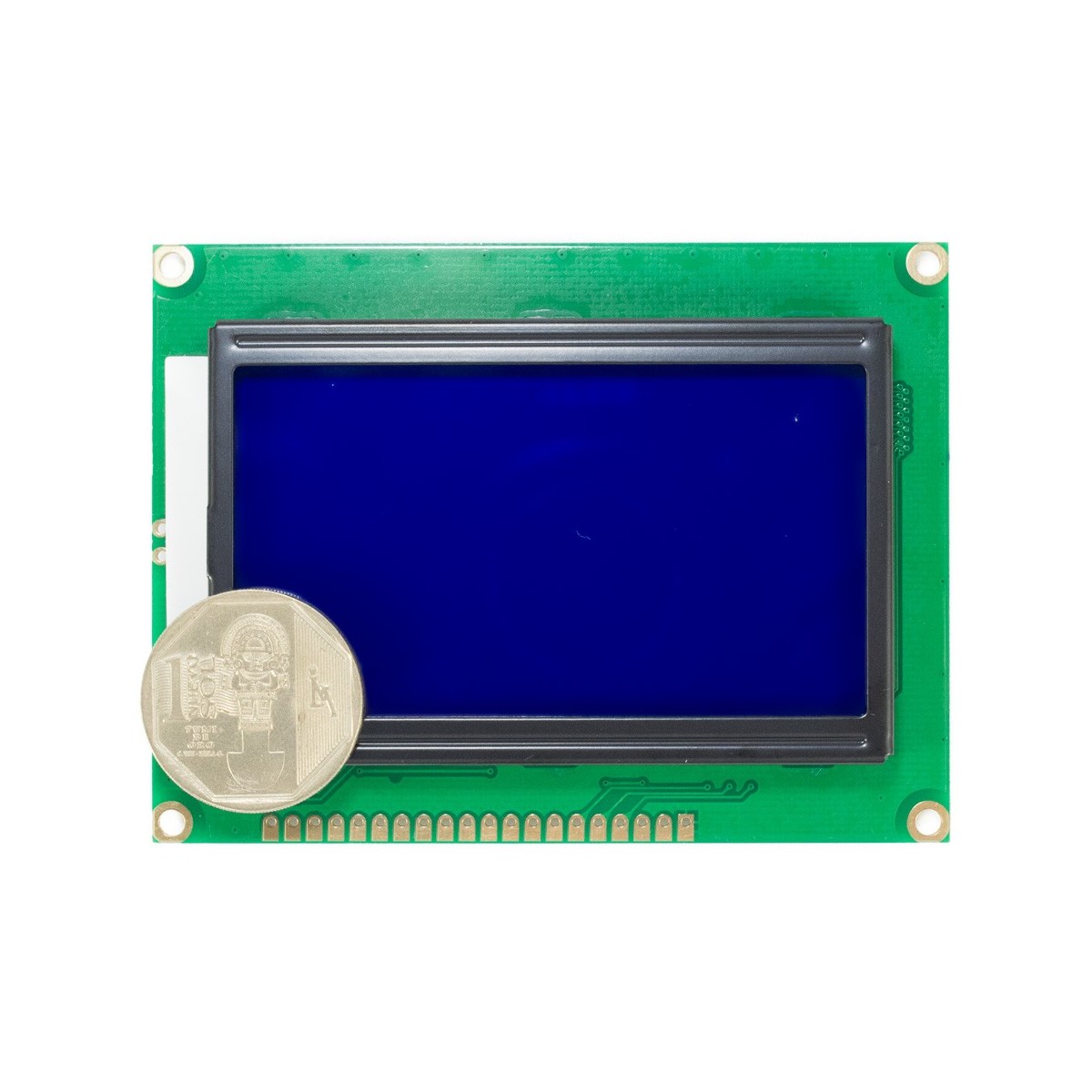

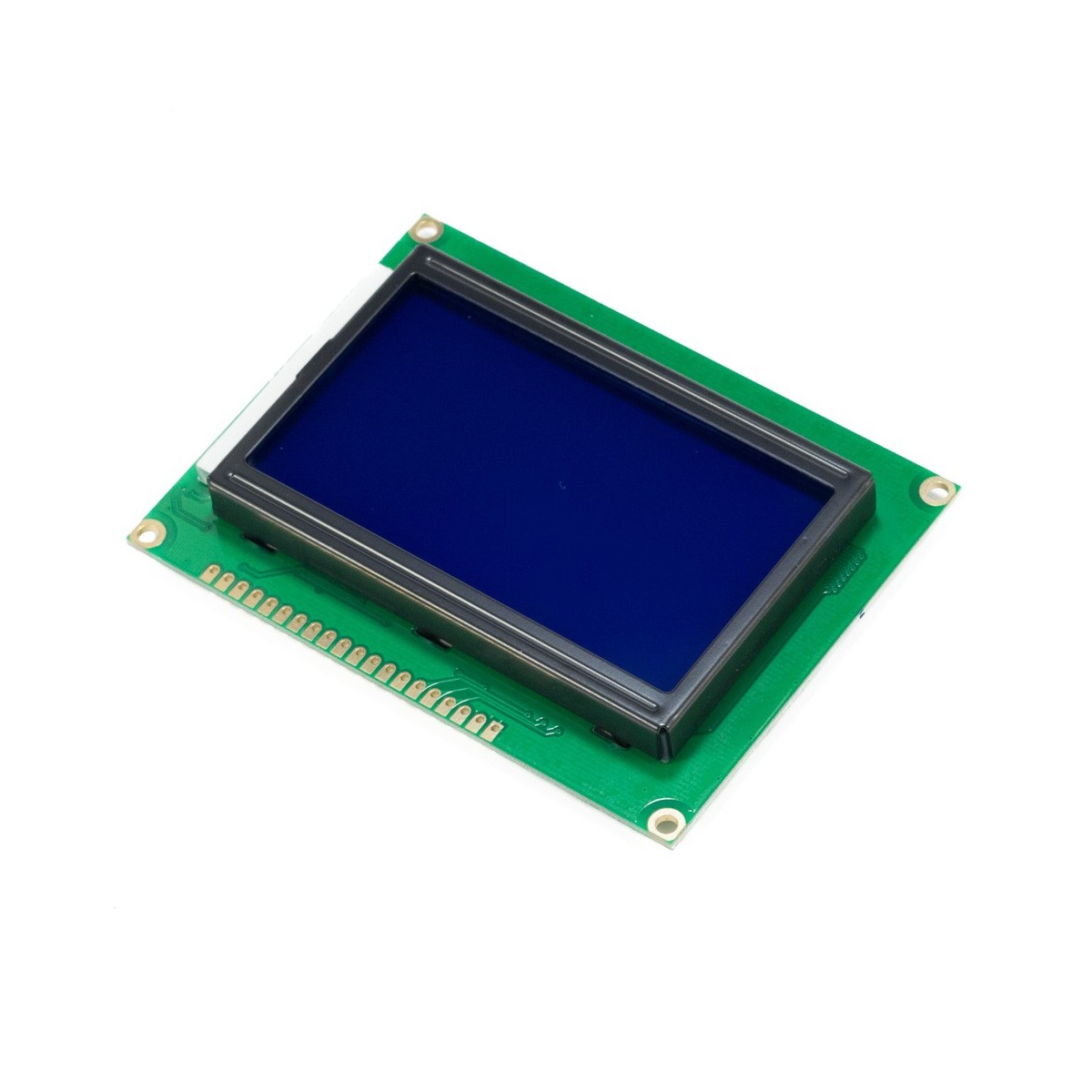

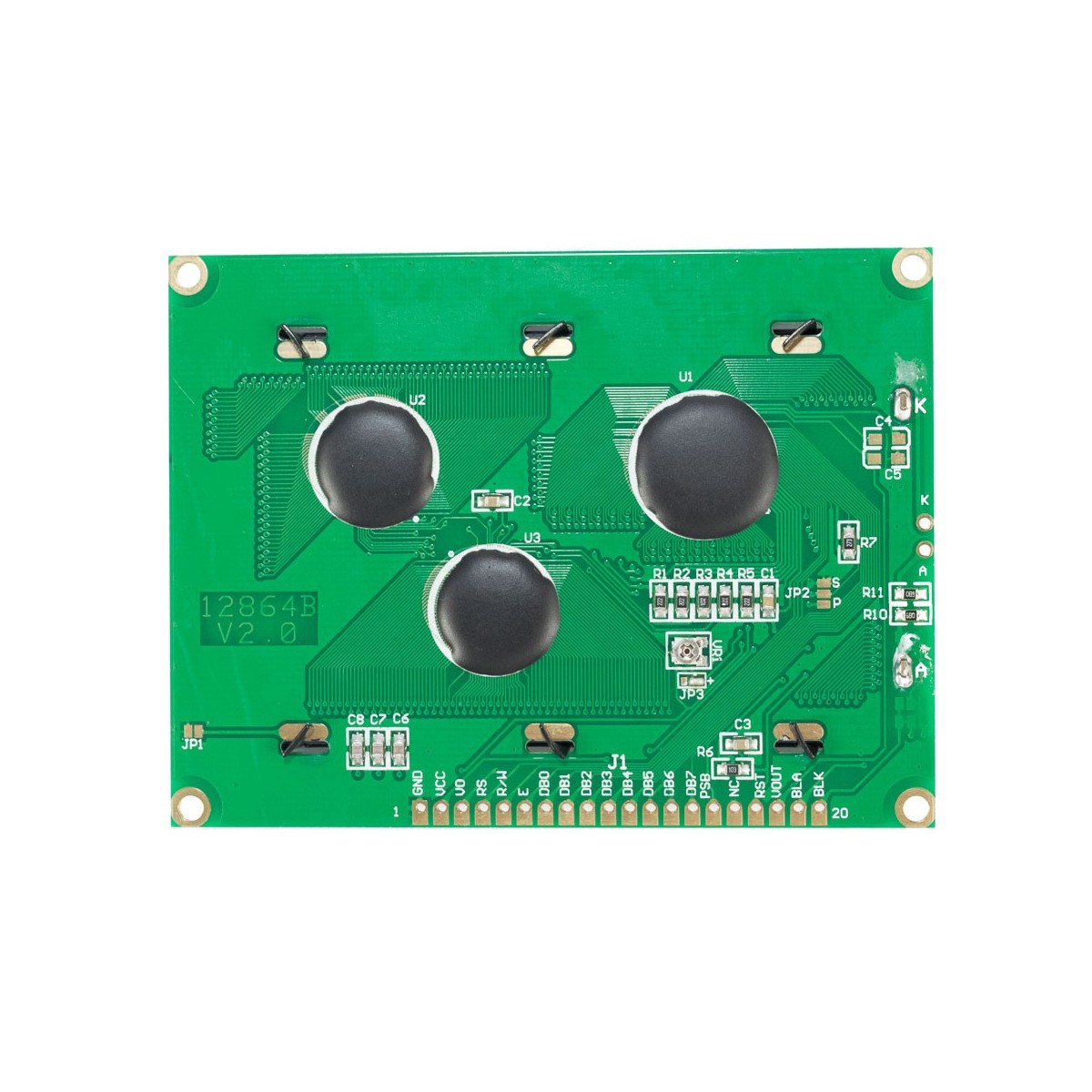

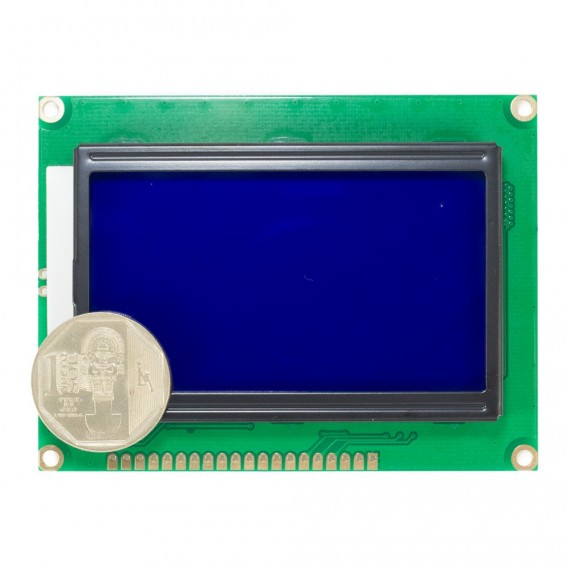

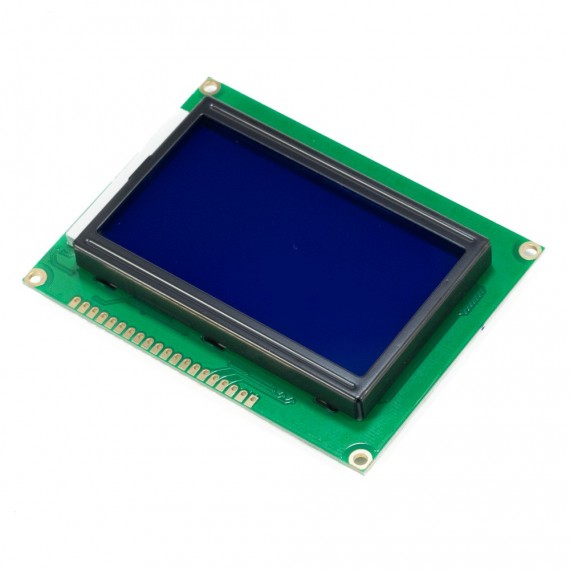

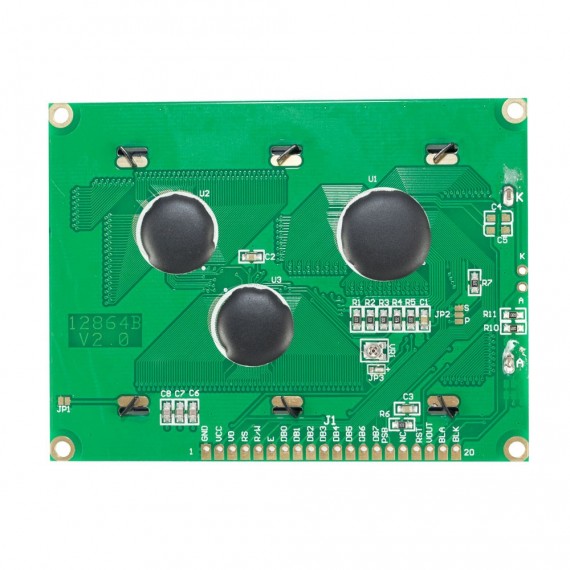

El Display LCD Gráfico posee 128 columnas y 64 filas de píxeles blancos sobre un fondo azul, funciona con el controlador interno ST7920, que es un integrado muy utilizado y para el cual existe amplia documentación. Para conectar la pantalla LCD a nuestro Arduino/PIC podemos optar por 2 modos de comunicación: Paralela o Serial SPI. En modo paralelo se necesitan 7 u 11 pines: 3 de control y 4 u 8 para datos. En modo Serial SPI, solo se necesitan 3 pines. En cuanto a la programación en Arduino se pueden utilizar distintas librerías, siendo las principales: u8g2(nueva versión de u8glib) y u8glib.
