Una pequeña y magnifica pantalla OLED de 128*64 píxeles, perfecta para mostrar espectaculares gráficos en equipos portátiles.
INFO

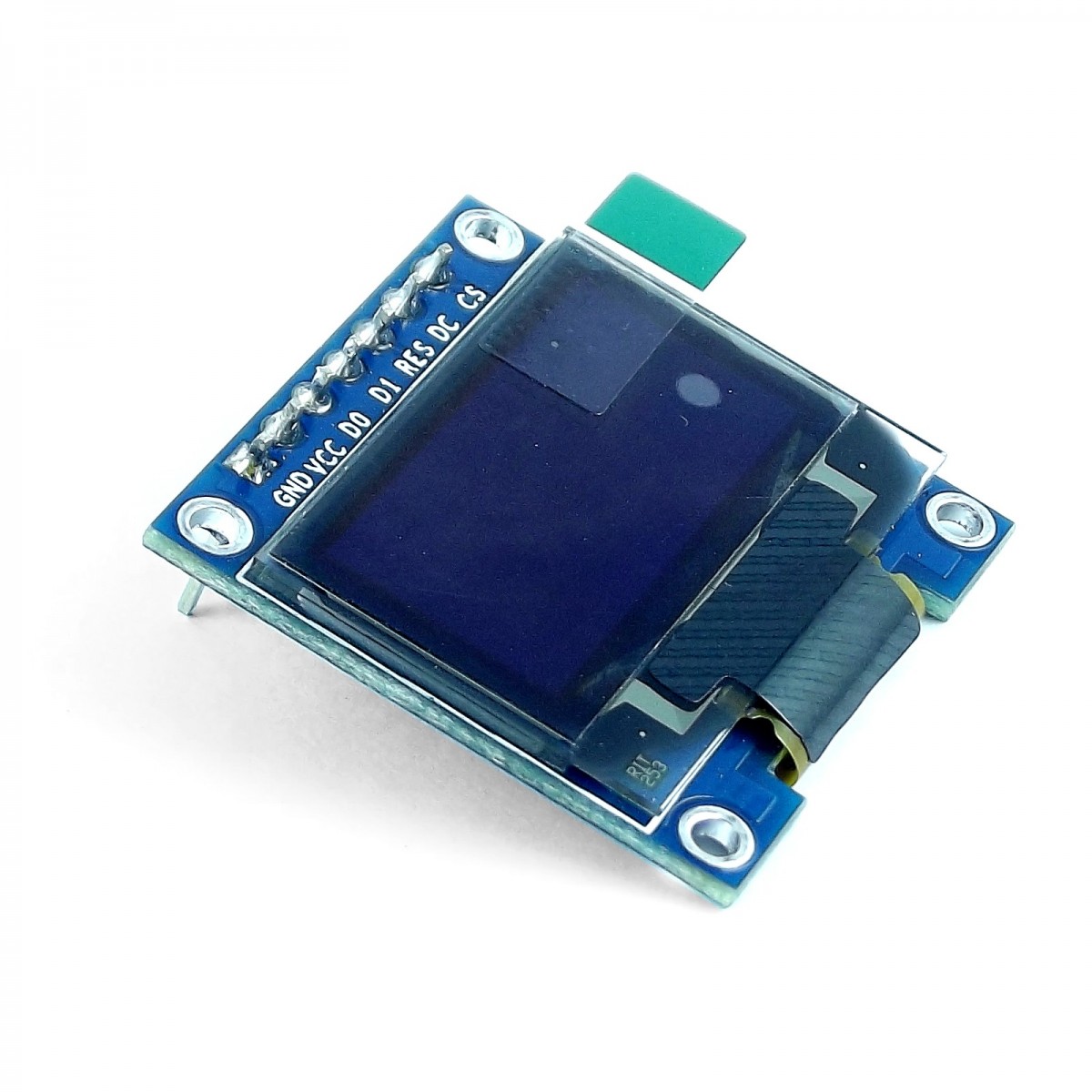

Las pantallas OLED se destacan por su gran contraste, mínimo consumo de energía y buena calidad de imagen. El display oled 0.96" SPI SSD1306 posee una resolución de 128*64 píxeles, permitiendo controlar cada píxel individualmente y mostrar tanto texto como gráficos. Además por ser de tipo OLED no necesita de retroiluminación (Backlight) como los LCD, lo que hace que su consumo de energía sea mucho menor y aumenta su contraste.
El display posee interfaz de comunicación de tipo SPI, pero puede ser cambiada a I2C soldando unos puntos en la placa. Diseñado para trabajar a 5V directamente, gracias a su regulador de voltaje en placa y puede trabajar con sistemas de 3V o 5V sin necesidad de conversores. Debemos tener en cuenta que los pines SPI e I2C son diferentes para cada modelo de Arduino, por lo que debemos revisar el Pinout de nuestro Arduino para saber cuales son los pines SPI, por ejemplo en Arduino Uno son los pines 9, 10, 11, 12, 13.
Para manejar la pantalla es necesario utilizar un microcontrolador con al menos 1K de RAM, este espacio cumple la función de buffer para el display. El driver de la pantalla es el SSD1306, con una librería lista para usarse en Arduino. La librería permite mostrar texto, mapas de bits, píxeles, rectángulos, círculos y líneas. A pesar de usar 1K de RAM, el funcionamiento es muy rápido y el código es fácilmente portable a distintas plataformas de microcontroladores.
ESPECIFICACIONES TÉCNICAS
- Voltaje de operación: 3V – 5.5V DC
- Driver: SSD1306
- Interfaz: SPI
- Resolución: 128*64 píxeles
- Monocromo: píxeles blancos (fondo negro)
- Ángulo de visión: 160º
- Área visible (display): 23*11.5 mm
- Consumo de energía ultra bajo: 0.08W (cuando están encendidos todos los píxeles)
- Temperatura de trabajo: -30ºC ~ 70ºC
- Dimensiones: 27*27*4.1mm
- Peso: 5 gramos
CONEXIÓN ARDUINO
- GND: 0V ------------------- ARDUINO UNO PIN: GND
- VCC: 3.3V-5VDC -------- ARDUINO UNO PIN: 5V
- D0: CLK Clock ----------- ARDUINO UNO PIN: 10
- D1: MOSI data ---------- ARDUINO UNO PIN: 9
- RST: Reset --------------- ARDUINO UNO PIN: 13
- DC: data/command ------ ARDUINO UNO PIN: 11
- CS: Chip select signal --- ARDUINO UNO PIN: 12
APLICACIONES
- Smartwatch (Reloj Inteligente)
- Equipos médicos portátiles
- Equipos industriales
- Equipos de Audio
LINKS
- Datasheet SSD1306
- Librería GFX (Gráficos Adafruit)
- Libreria SSD1306 (Adafruit)
- Librería U8g2
- Librería SSD1306Ascii (usar el ejemplo para SSD1306)
- Librería SSD1306 _lexus2k (usar el ejemplo para SSD1306)
- Tutorial: Pantallas OLED y Arduino
- Tutorial: Arduino y Display OLED SPI (CircuitDigest)
- Tutorial: Arduino y Display OLED (Electrodragon)
- Herramienta de conversión de Bitmaps
- Código de prueba para Arduino: OLED SPI
- Video: Demostración Display OLED
- Video: Demo Arduino y Display OLED SPI
- Datasheet: UG-2864HSWEG01
- User guide: UG-2864HSWEG01
