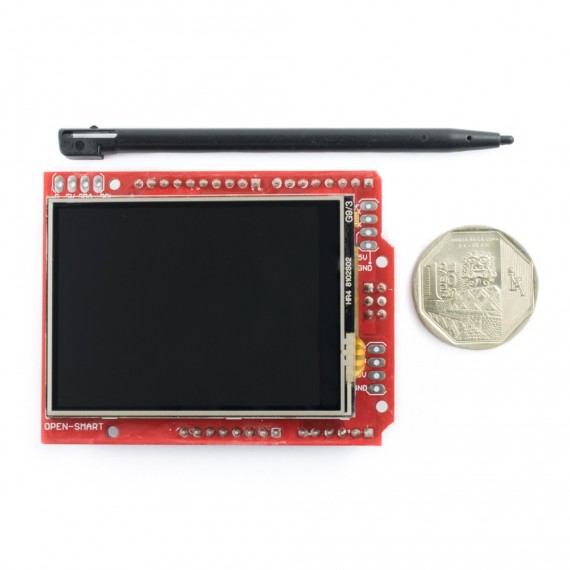

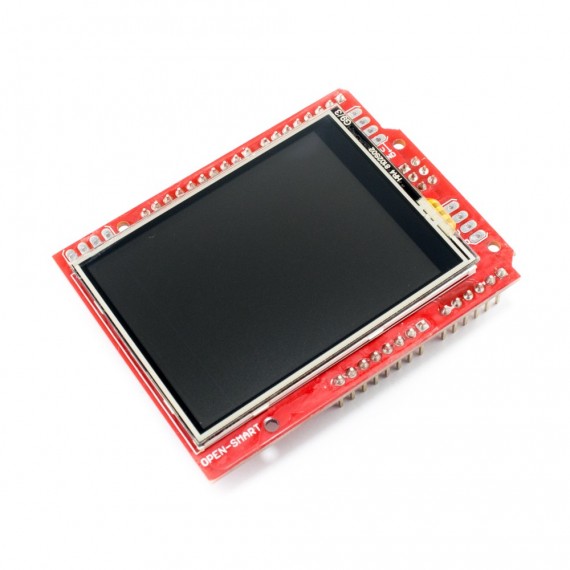

Shield Display LCD TFT 2.4" táctil OPEN-SMART

#SKU: 000642

Shield con pantalla LCD TFT de 2.4" a colores con membrana sensible al tacto, incluye lector de tarjetas microSD. Permite mostrar texto y gráficos de forma sencilla.

Lee masShow less
S/ 55,00
Agotado
Notificarme cuando esté disponible
A lista de deseos(1)
Descripción

INFO

Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, PIC/AVR o Raspberry Pi. Ideal para visualización e ingreso de datos, implementar una interfaz hombre máquina (HMI) moderna y profesional o ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

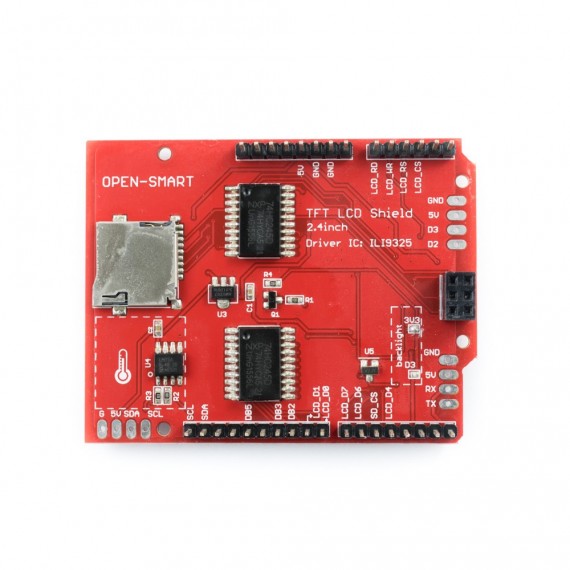

El Shield Display LCD TFT 2.4" táctil OPEN-SMART es una pantalla táctil a colores con una resolución de 240x320 píxeles, controlador gráfico ILI9325, controlador táctil, comunicación LCD paralela y puede mostrar hasta 262144 colores RGB distintos. Agregar el Shield display LCD a nuestros proyectos con Arduino es muy sencillo, a nivel de hardware solo es necesario montar el Shield sobre nuestro Arduino Uno o Mega, en cuanto a la programación con Arduino se recomienda utilizar la librería: Open Smart.  El LCD se controla mediante 8 pines de datos (2-9) y 4 pines de control (A0-A3), la pantalla táctil comparte el bus de datos del LCD para enviar la posición. El Shield display incluye además un socket para memorias micro SD, útil para almacenar imágenes en formato mapa de bits (bmp). La memoria micro SD se conecta por el puerto SPI al Arduino (pines 10-13). Adicionalmente tiene un sensor de temperatura LM75A en placa para hacer pruebas y mostrar datos con solo conectarlo con un Arduino. El Sensor LM75A se comunica mediante bus I2C (dirección I2C: 0x48). La retroiluminación está siempre conectada, pero se puede desoldar el jumper "3.3v" y soldar el jumper "d3" que está en la sección "backlight" al reverso de la tarjeta para que sea controlado por el pin D3 del Arduino. El Shield es compatible con Arduino Uno, Mega y Due.

* El Shield Display LCD TFT 2.4" táctil OPEN-SMART puede traer el driver ILI9325 o el SPDF5408, consulte la disponibilidad antes de comprar si desea algún driver en especifico.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de operación: 5 VDC
  • Regulador de volt. en tarjeta a 3.3V
  • Corriente de funcionamiento: 150 mA
  • Controlador gráfico (driver): ILI9325/SPDF5408
  • Protocolo de comunicación Display: Paralela Data (8 pines) Control (5 pines)
  • Protocolo de comunicación Micro-SD: SPI (SS,DI,DO,SCK)
  • Nivel lógico de SPI: 3.3 - 5V
  • Tamaño de la pantalla (diagonal): 2.4" (61mm)
  • Resolución: 240x320 píxeles
  • Profundidad de color o bits por pixel: 16/18 bpp
  • Cantidad de colores: 262144 colores (18-bit: R6G6B6)
  • *Puede trabajar opcionalmente a RGB 16-bit: R5G6B5
  • Dimensiones pantalla: 49*36mm (área visible)
  • Dimensiones placa: 68*53mm
  • Socket para memoria externa micro SD
  • Pantalla táctil resistiva
  • Sensor de temperatura en placa: LM75
  • Interfaz Sensor LM75: I2C (SCL, SDA)(Dirección I2C: 0X48)
  • Fabricante: Open Smart

Lee masShow less
