Esta pantalla te permite mostrar texto y gráficos de forma sencilla. Soporta colores RGB, no táctil, si incluye adaptador para memoria SD.
INFO
Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, Pic o Raspberry Pi. Pueden ser utilizadas para mostrar la lectura de sensores, implementar una interfaz hombre máquina (HMI) y ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

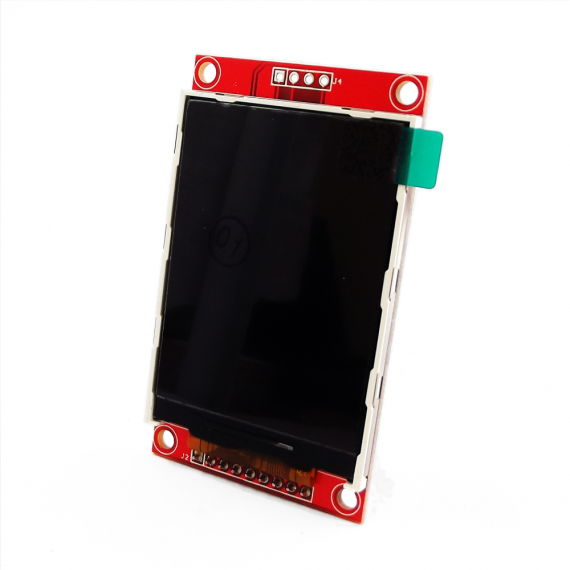

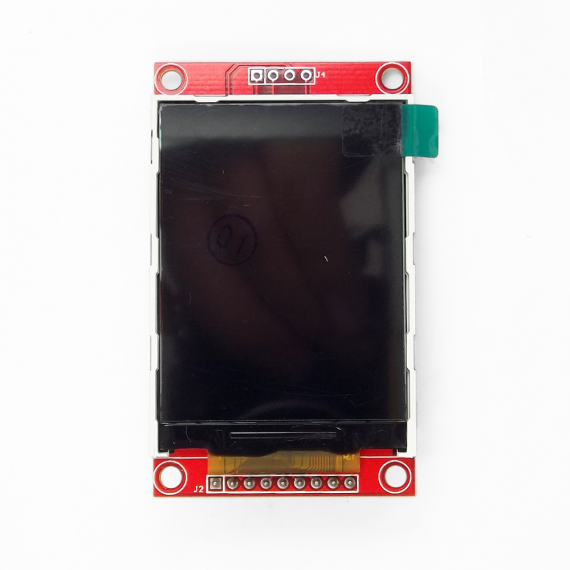

El display LCD TFT 2.2" es una pantalla a colores con una resolución de 320x240 píxeles, controlador gráfico ILI9341, comunicación SPI y puede mostrar hasta 262144 colores RGB distintos. Agregar este display a nuestros proyectos con Arduino es muy sencillo, a nivel de hardware solo necesita de 5 pines de datos (SPI), en cuanto a la programación con Arduino se recomienda utilizar la librería: Adafruit_ILI9341. El display incluye además un socket para memorias SD, útil para almacenar imágenes en formato mapa de bits (bmp). El adaptador de tarjetas se conecta por un puerto SPI al Arduino. El display y la memoria SD pueden compartir el bus de comunicación SPI (SCK, MISO, MOSI) pero deben utilizar pines de CS (chip select) separados.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 3.3 VDC
- Controlador de pantalla: ILI9341
- Controlador de pantalla con buffer de video incluido
- Protocolo de comunicación: SPI (CS, RS, SCL, SDA, RST)
- Nivel lógico de SPI: 3.3V
- Resolución de la pantalla: 320x240 píxeles
- Regulador de 3.3 V incluido
- 65536 colores (16-bit: R5G6B5)

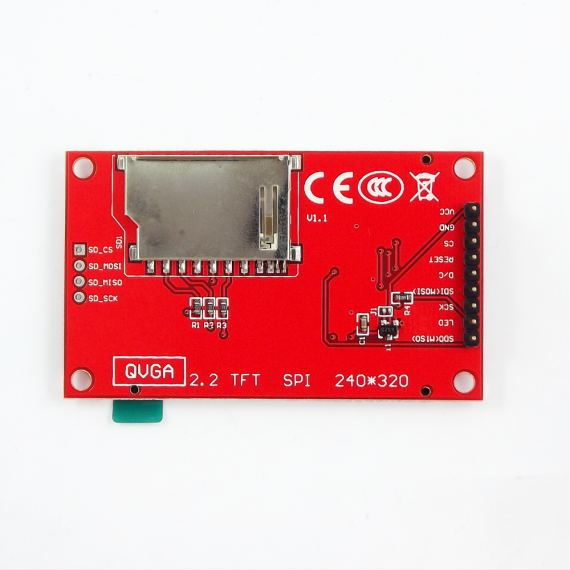

- El adaptador SD card utiliza SPI, es necesario soldar los pines previamente (CS / MOSI / MISO / SCK).
CONEXIÓN
- SDO: Serial clock output
- LED: 3.3V IO and Power Supply pin
- SCL: Serial clock input
- SDA / SDI: Serial data input
- DC: Data / Command selection
- RST: Reset, Low level active
- CS: Chip Selection, Low level active
- GND: Ground
- VDD33: 3.3V Power Supply pin
