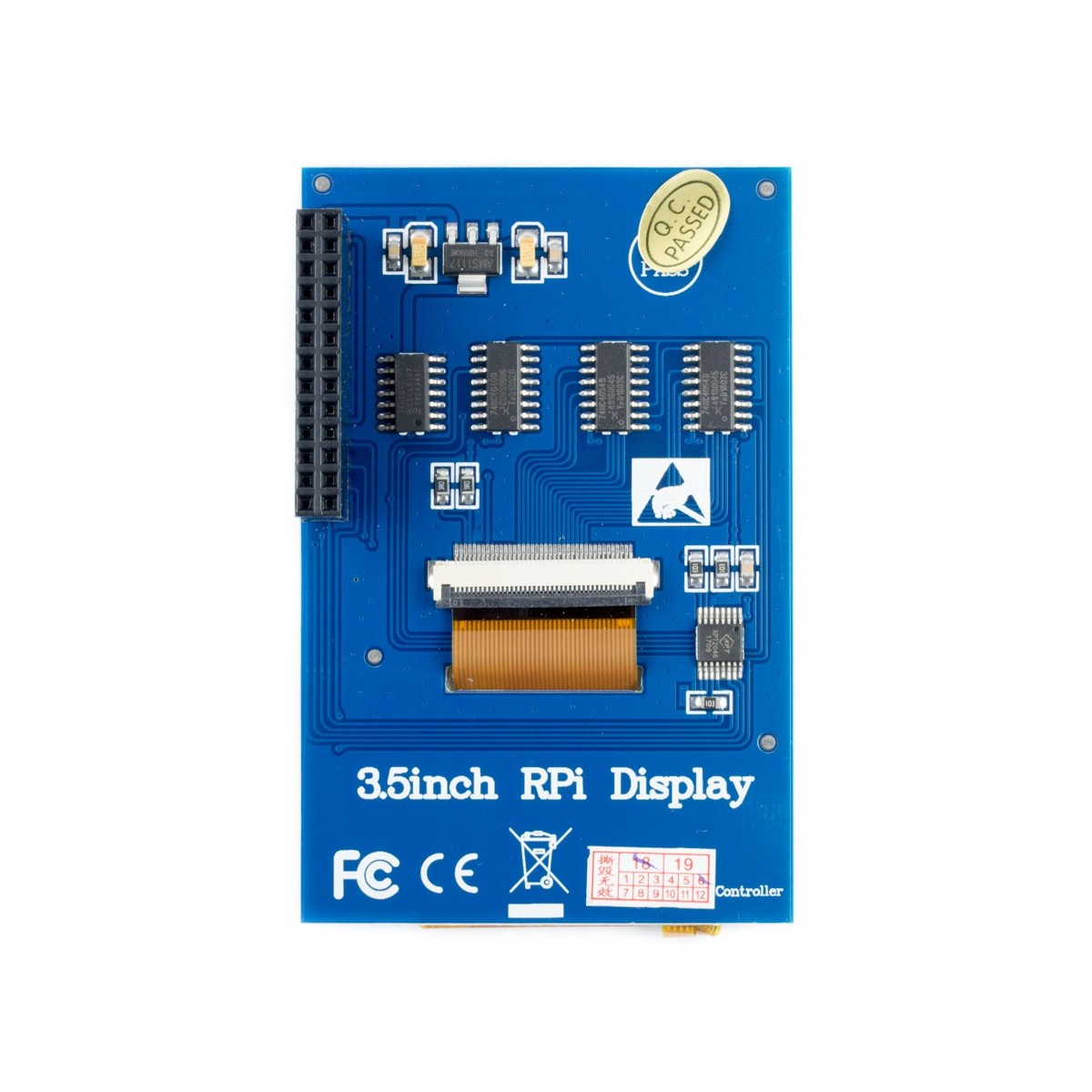

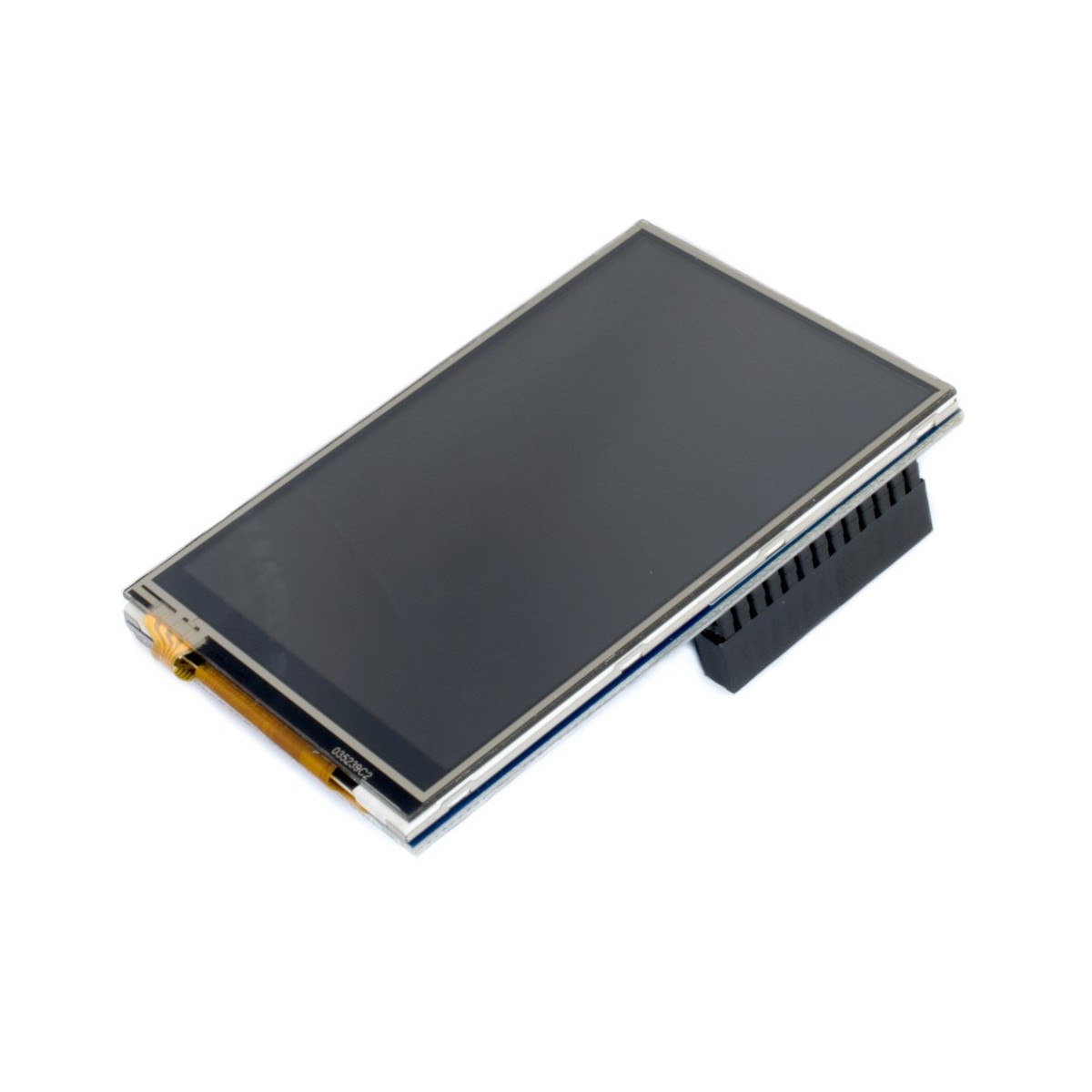

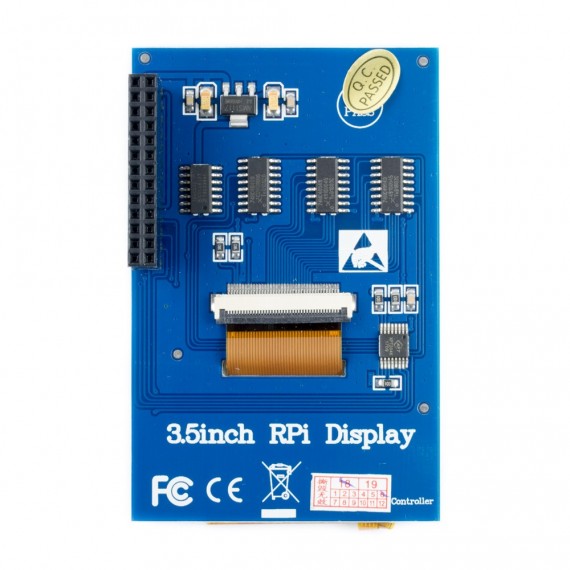

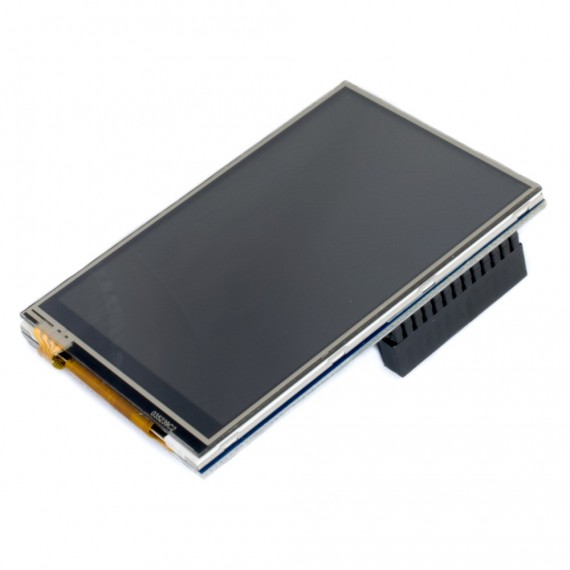

Display LCD TFT 3.5" táctil HAT para Raspberry Pi

INFO

El Display Hat pantalla LCD táctil de 3.5 pulgadas te permite permite mostrar texto, gráficos e imágenes en los proyectos Raspberry Pi en un menor tamaño y con todas las ventajas de una pantalla táctil tipo resistivo. Con una resolución a full color de 480 x 320 podrás disfrutar de una excelente calidad de imagen. Ideal para visualización e ingreso de datos, implementar una interfaz hombre máquina (HMI) moderna y profesional o ayudarnos a realizar depuración de código (debugging) en nuestros proyectos.

Al ser un HAT (similar a un SHIELD de Arduino) el montaje mecánico es muy sencillo, solo debemos montar el Display sobre los pines GPIO de la placa Raspberry, es decir no hay necesidad de cablear. La comunicación entre el Display y el Raspberry es mediante el Bus SPI. Para utilizar la pantalla es necesario contar con una versión actualizada de RpiOS/RaspbianOS en nuestra placa Raspberry Pi 4B/3B+/3B/2B/B+/A+. Luego de alimentar y conectar un monitor externo es necesario abrir la consola y ejecutar unos pocos comandos para instalar el driver y configurar la pantalla y touch.

NOTA: No es compatible con Raspberry Pi Zero.

ESPECIFICACIONES TÉCNICAS

• Compatible con: Raspberry Pi 4B/3B+/3B/2B/B+/A+
• Display de 3.5" táctil
• Tipo de LCD: TFT
• Táctil: resistivo
• Protocolo de comunicación: SPI (16MHz)
• Controlador gráfico (driver): XPT2046
• Cantidad de colores: 65536 colores (16-bit: R5G6B5)
• Backlight LED
• Resolución: 480x320 píxeles
• Aspect Ratio: 4:3
• Dimensiones pantalla: 74*50 mm (área visible)
• Dimensiones placa: 86*55*20 mm
• Incluye lápiz táctil
• *No es compatible con Raspberry Pi Zero
