Display 7 segmentos - 3 dígito Ánodo Común
#SKU: 001304
Display 7 segmentos ánodo común de 3 dígitos color rojo de 0.56"
S/ 3,00
A lista de deseos
INFO
Los sistemas embebidos como Arduino, Pic u otros trabajan únicamente con lógica binaria (1 y 0) cuyos datos no son de fácil interpretación para los humanos, es por eso que para "leer" los datos usamos displays y pantallas. Este display permite mostrar 2 dígito en formato 7 segmentos. Ideal para ser utilizado como contador, reloj, indicador de 3 dígitos.

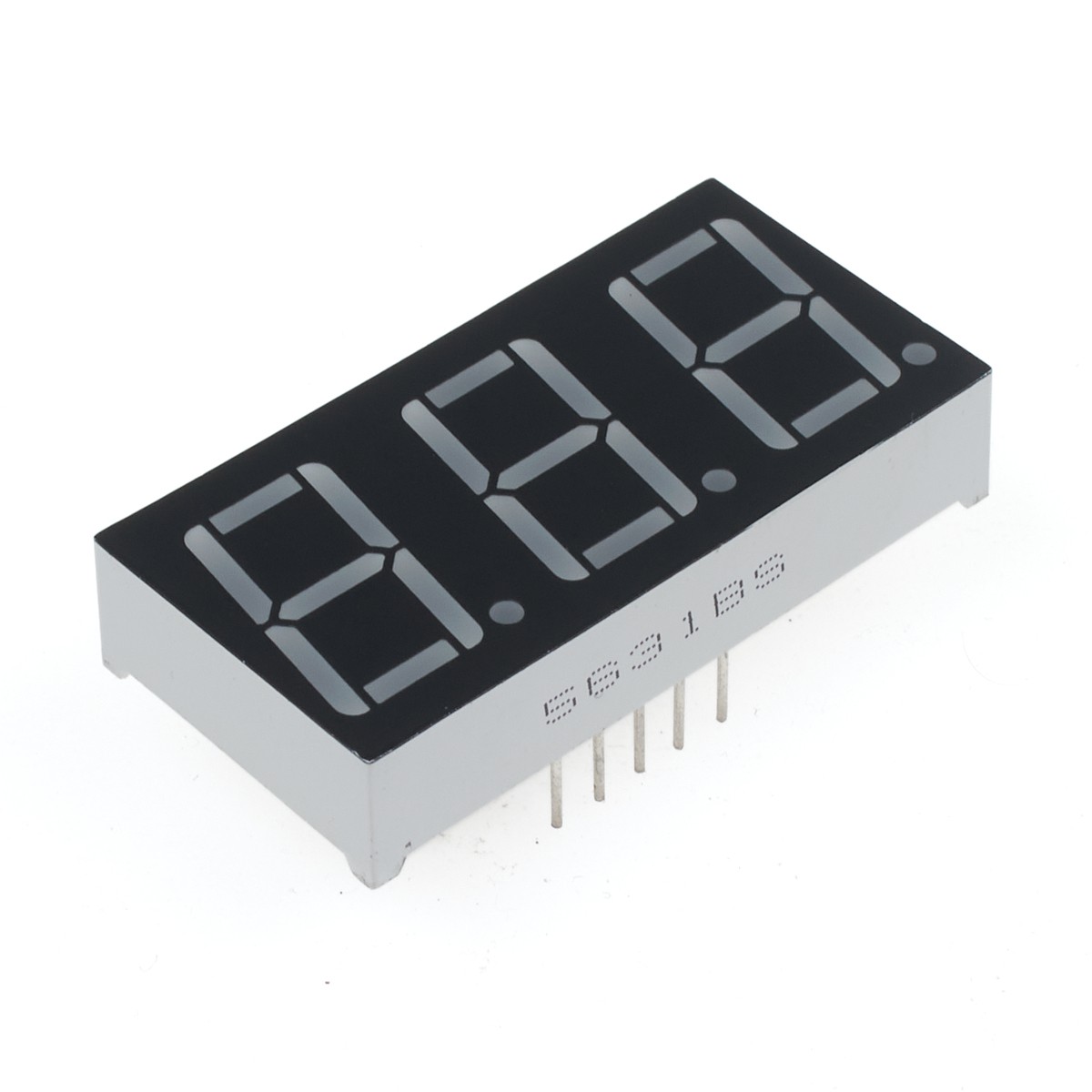

El Display 7 segmentos - 3 dígitos Ánodo Común, internamente cada digito esta compuesto con 7 leds en segmentos y 1 led en forma de punto, tenido en total 8 leds por digito los cuales tienen el pin positivo (ÁNODO) unidos. Cada digito tiene el ÁNODO común por separado y comparten los pines de los segmentos. Para usar con microcontroladores se conecta como si fueran leds, basta con conectar una resistencia de 330 o 220 por cada segmento.
ESPECIFICACIONES TÉCNICAS
- Modelo:5631BS
- Tipo: Ánodo común
- Cantidad de dígitos: 3
- Color: Rojo
- Corriente por segmento: 20 mA

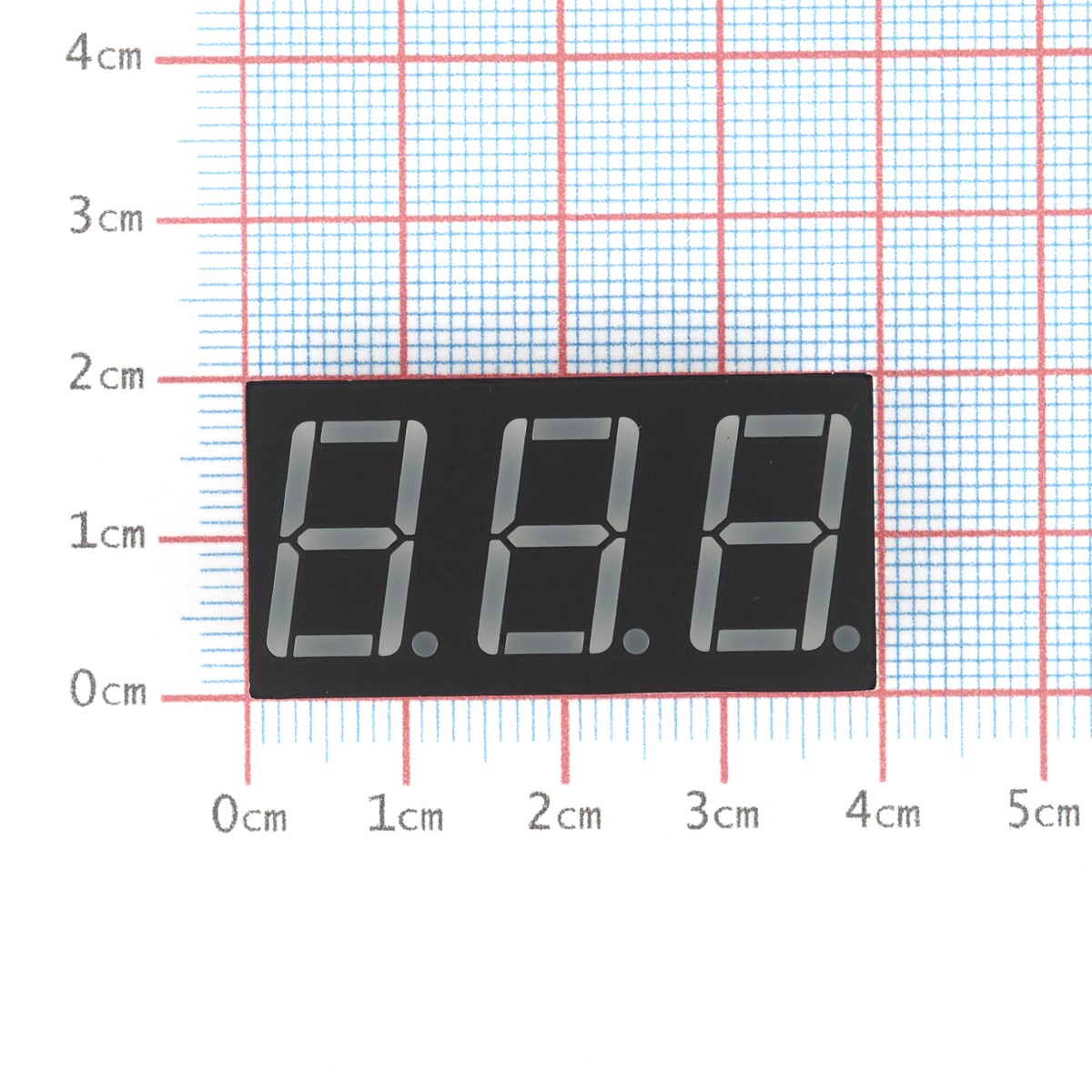

- Tamaño del dígito: 0.56" (14.2 mm)
- Tamaño del módulo:37.6x19x8 mm
- Peso: 7g
