USBASP ISP - Programador ATMEL AVR

INFO

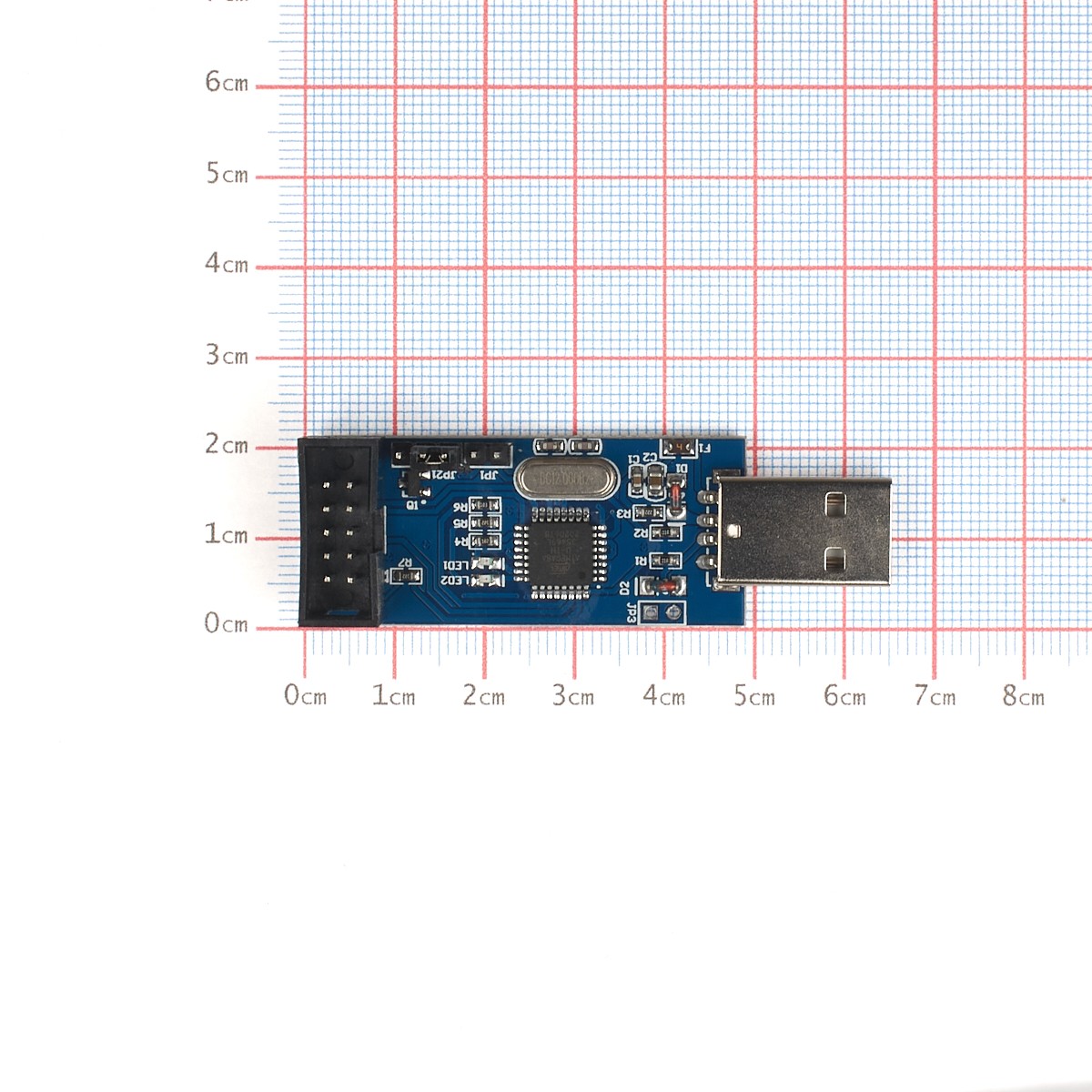

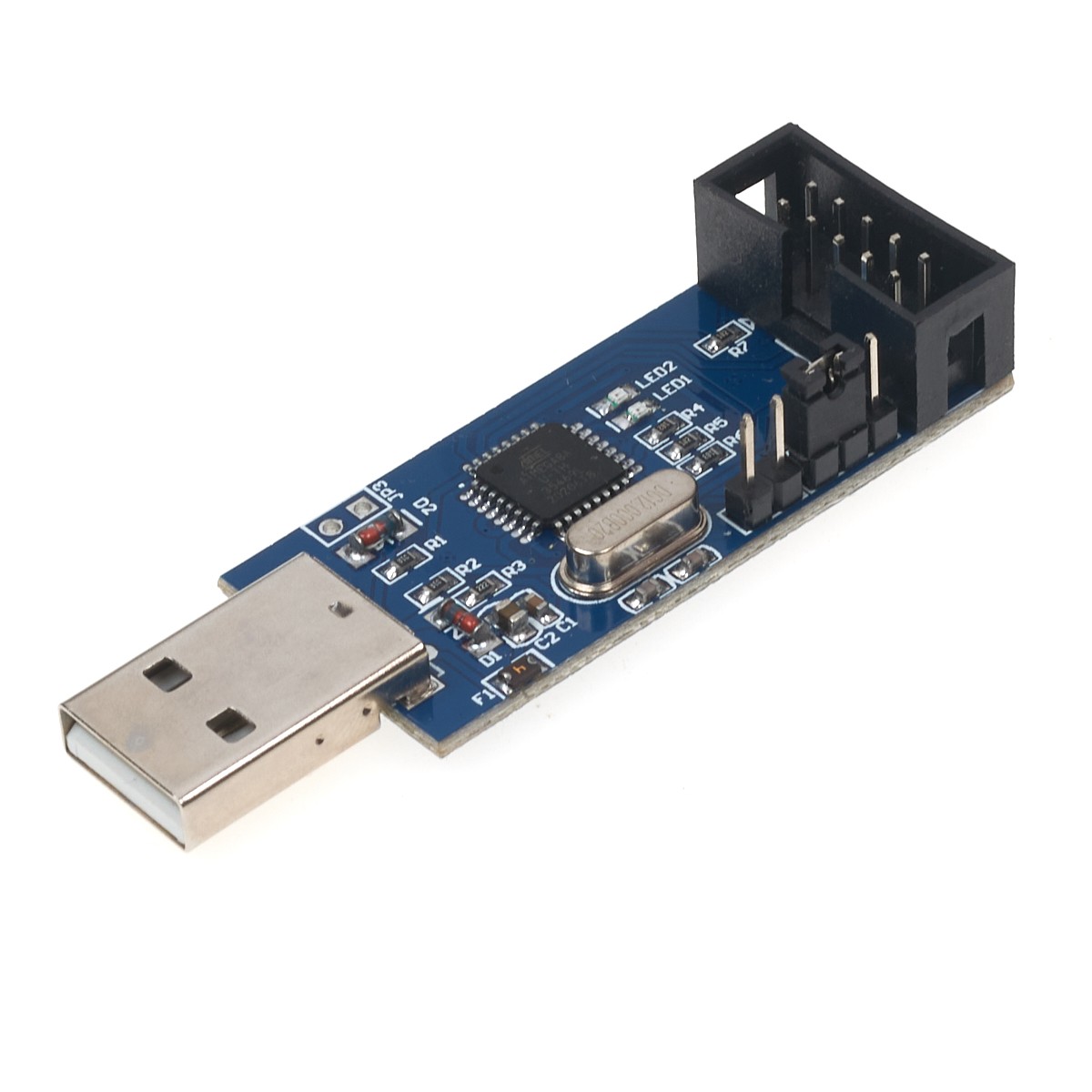

El programador USBasp ISP es un programador USB en-circuito(in-circuit) para los microcontroladores Atmel/Microchip AVR de las familias: AVR51, ATmega(como el ATmega328 del Arduino Uno y Atmega2560 del Arduino Mega), ATtiny y muchos más. Trabaja a través del puerto USB, esto se logra a través de un simple microcontrolador ATmega8. Es un programador es bastante completo, compacto, realmente portable y sencillo de usar.

USBasp es un proyecto Open-Source elaborado por Thomas Fischl, tanto el firmware como el esquemático están publicados en la web oficial. El proyecto se basa en un simple Atmega8 y el uso de un driver firmware-only USB sin necesidad de un chip driver USB dedicado. El programador USBasp se conecta al microcontrolador AVR que se va a programar empleando tan solo 6 pines que se encuentran identificados en el adaptador incluido con el USBasp: VCC, MOSI, GND, RST, SCK y MISO. Además es necesario conectar un cristal oscilador al microcontrolador a programar. El programador se alimenta de los 5V del USB, de donde alimenta también al dispositivo a programar. A nivel de software es compatible con AVRDude lo que permite el desarrollo avanzado de proyectos mediante comandos. También es compatible con programas con interfaz gráfica como: Arduino IDE, Atmel Studio, AVRDUDESS.

ESPECIFICACIONES TÉCNICAS

• Soporta AVRDude desde la versión 5.2
• Compatible con Arduino IDE, Atmel Studio, AVRDUDESS
• Permite leer o escribir en el microcontrolador: FLASH(firmware), EEPROM, fuse bits y bits de bloqueo
• Soporte para Windows (10/8/7 64 Bits), Linux y Mac OS
• Basado en el microcontrolador Atmel ATmega8A
• Indicador led de alimentación y transmisión
• Velocidad máxima de escritura de 5 KB/seg
• Opción por software SCK para programar micros con velocidades de reloj bajas (< 1.5MHz)
• Protección contra corto
• Interfaz ISP de 10 pines y Adaptador de 6 pines para Arduino
• Soporta componentes de 5V y 3.3V
• Soporta los siguientes modelos de microcontroladores ATMEL:

Serie Mega

ATmega8, ATmega48, ATmega88, ATmega168, ATmega328 ATmega103, ATmega128, ATmega1280, ATmega1281, ATmega16 ATmega161, ATmega162, ATmega163, ATmega164, ATmega169 ATmega2560, ATmega2561, ATmega32, ATmega324, ATmega329 ATmega3290, ATmega64, ATmega640, ATmega644, ATmega649 ATmega6490, ATmega8515, ATmega8535

Serie Tiny

ATtiny12, ATtiny13, ATtiny15, ATtiny25, ATtiny26, ATtiny45, ATtiny85, ATtiny2313

Serie Clásica

AT90S1200, AT90S2313, AT90S2333, AT90S2343, AT90S4414 AT90S4433 AT90S4434 AT90S8515, AT90S8535

Serie CAN

AT90CAN128

Serie PWM

AT90PWM2 AT90PWM3

LINKS

• Página oficial de USBasp
• Software: AVRDUDESS - GUI para AVRDUDE (Proyecto GitHub)
• Driver: Programa Zadig para instalar driver en Windows 8 / 10
• Tutorial de uso USBASP con AVRDUDESS
• AVRDUDE soporta USBasp desde la versión 5.2
• BASCOM-AVR soporta USBasp desde la versión 1.11.9.6.
• eXtreme Burner – AVR Interfaz gráfica para Windows XP / Windows 7 para USBasp y avrdude.
• Programador integrado en el IDE de Arduino

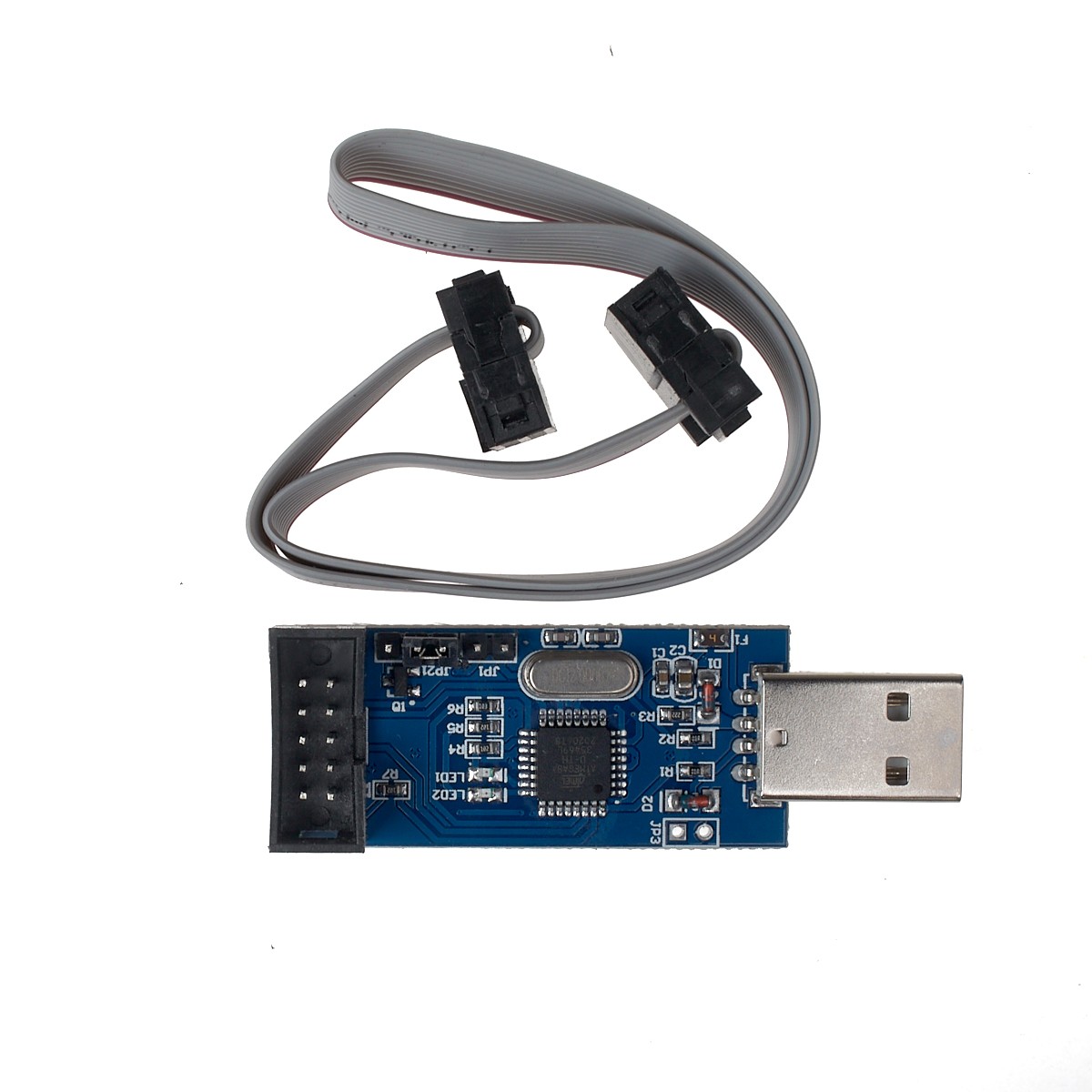

EL PAQUETE INCLUYE

• 01 Programador USBasp
• 01 Cable de 10 Pines para programación ISP
• 01 Adaptador de 10 a 8 pines ICSP
