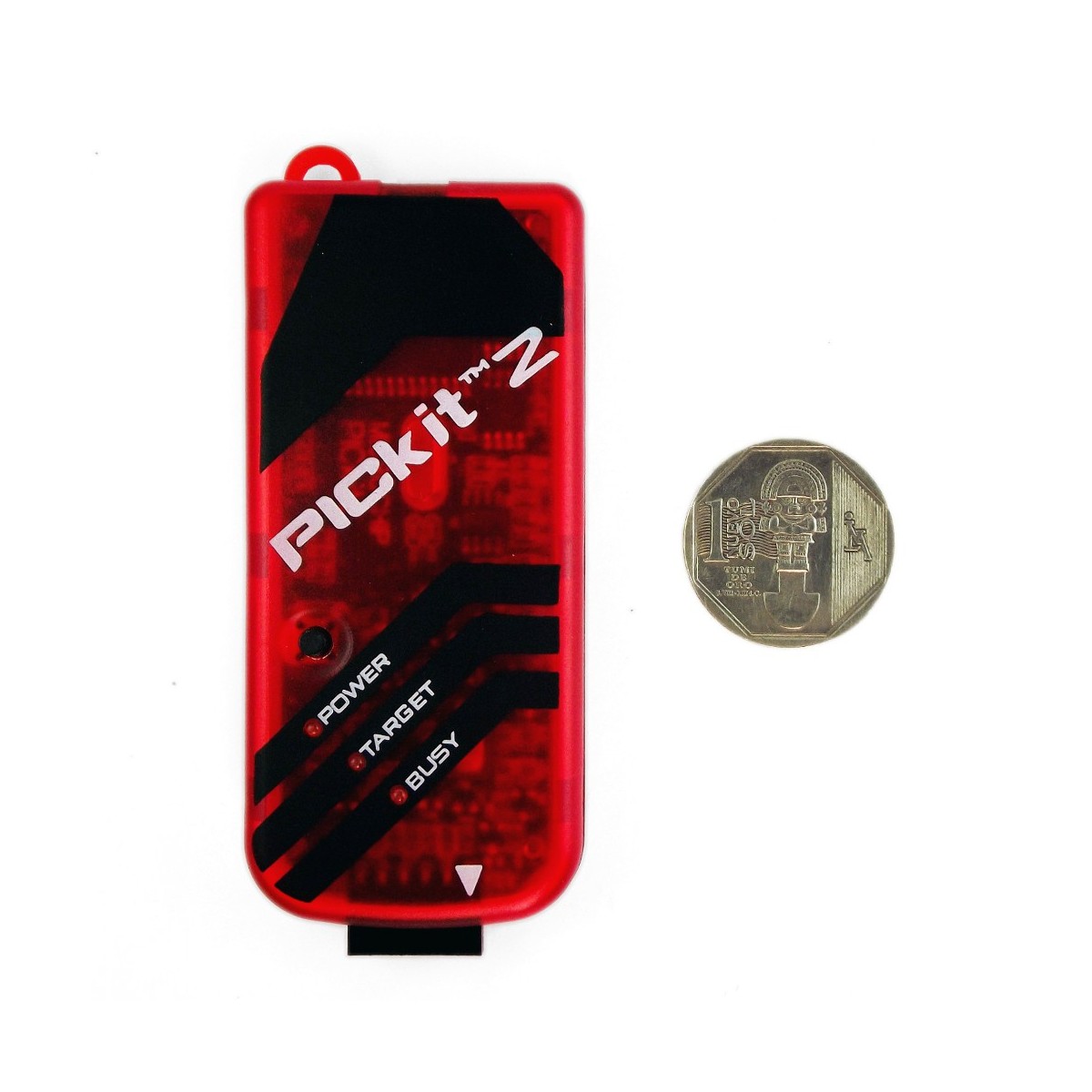

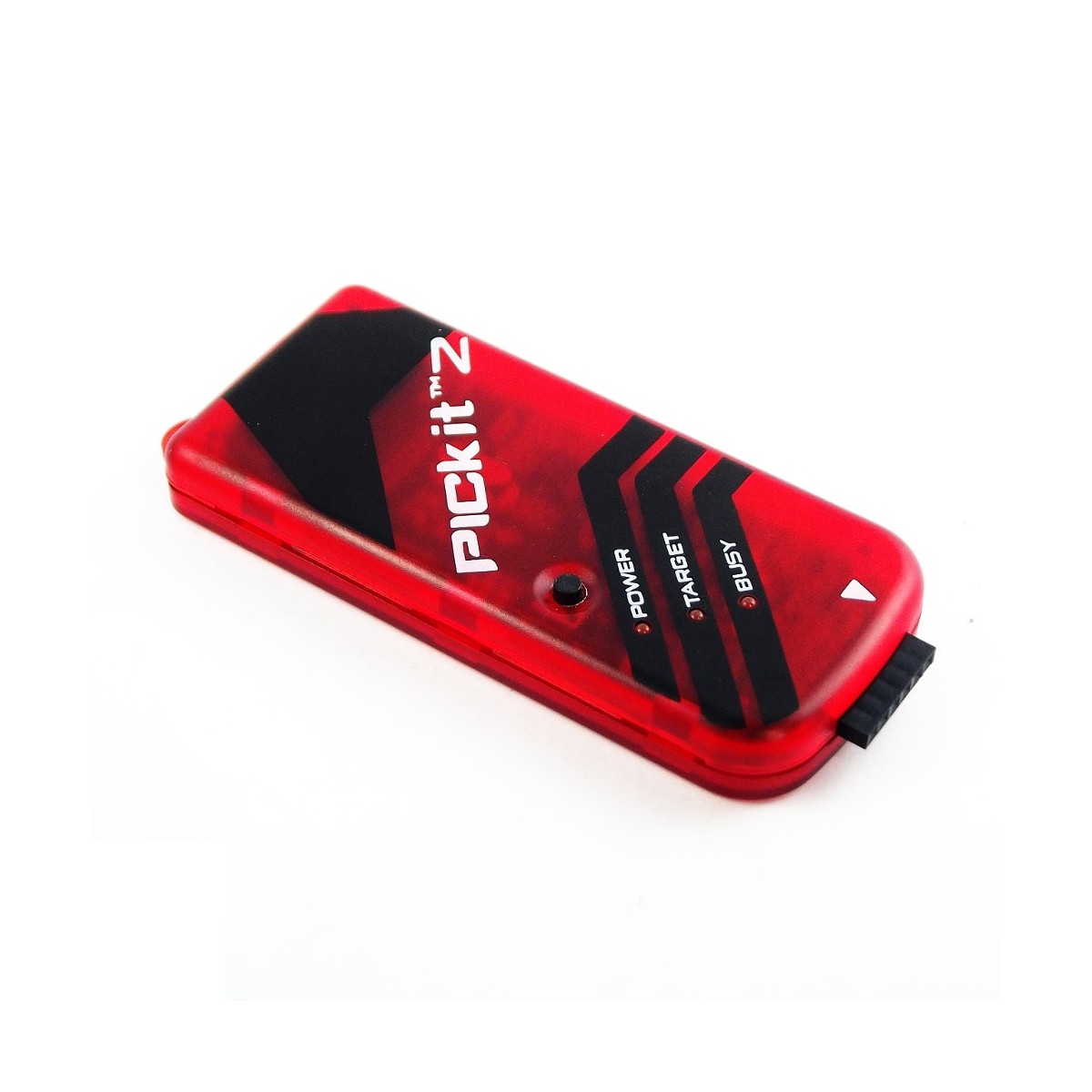

El programador PICkit 2 es la herramienta ideal para iniciarte en el mundo de los microcontroladores PIC de Microchip. Soporta una amplia gama de PICs (16F, 18F, 24F, DsPIC).
INFO

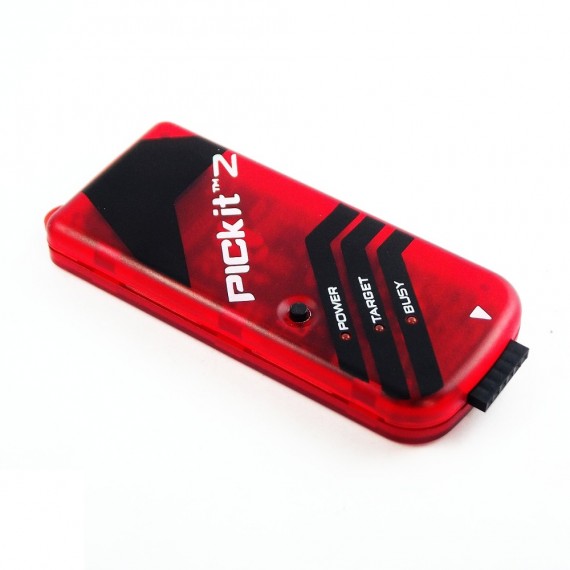

PICkit 2: Programador, Emulador, Debuger, es un programador (también conocido como grabador o quemador) diseñado por Microchip para la programación de una gran variedad de dispositivos. La lista de dispositivos soportados por el PICkit 2 es muy amplia e incluye microcontroladores PIC de las familias 12F/16F/18F, DsPIC, memorias EEPROM.
Compatible con la interfaz del entorno de desarrollo integrado (IDE) MPLAB, MPLABX y PICkit 2 GUI. El PICkit 2 se puede conectar a una PC mediante una interfaz USB .
El PICkit 2 permite ademas la programación ICSP (In Circuit Serial Programming) es decir la programación en circuito que nos da la ventaja de no tener que estar moviendo nuestro microcontrolador PIC del programador al circuito de prueba, ademas de que nos brinda la oportunidad de depuración en tiempo real.
Tiene circuitos para protección de sobre tensión y de corto circuito, permite ejecución en tiempo real y soporta tensiones desde 2.0V. Respetando la norma USB puede dar 100mA al circuito donde esta conectado y tiene LEDs de información rápida para el usuario.
Además de estas funcionalidades, hay una que es muy interesante y en algunos entornos bastante útil del PICkit 2 que es la funcionalidad “Programmer-To-Go”. La funcionalidad “Programmer-To-Go” permite de una forma muy sencilla programar cualquier microcontrolador de las familias PIC16, PIC18, PIC24, dsPIC33F y PIC32 de Microchip sin necesitar de un ordenador, lo que es muy útil si estamos en un entorno donde llevar un ordenador no es practico o es del todo imposible. El PICKit2 permite guardar un código de hasta 512KB en su Flash, esto se hace desde el MPLAB y después llevar el PICkit 2 y de forma autónoma sólo alimentando el PICKit 2 desde el USB.
Cuenta además con dos herramienta adicionales integradas en el programador; un analizador de señales digitales y una interface Serial(TTL)-USB por medio del programador las cuales vienen en el paquete de PICkit 2 Programmer Tools.

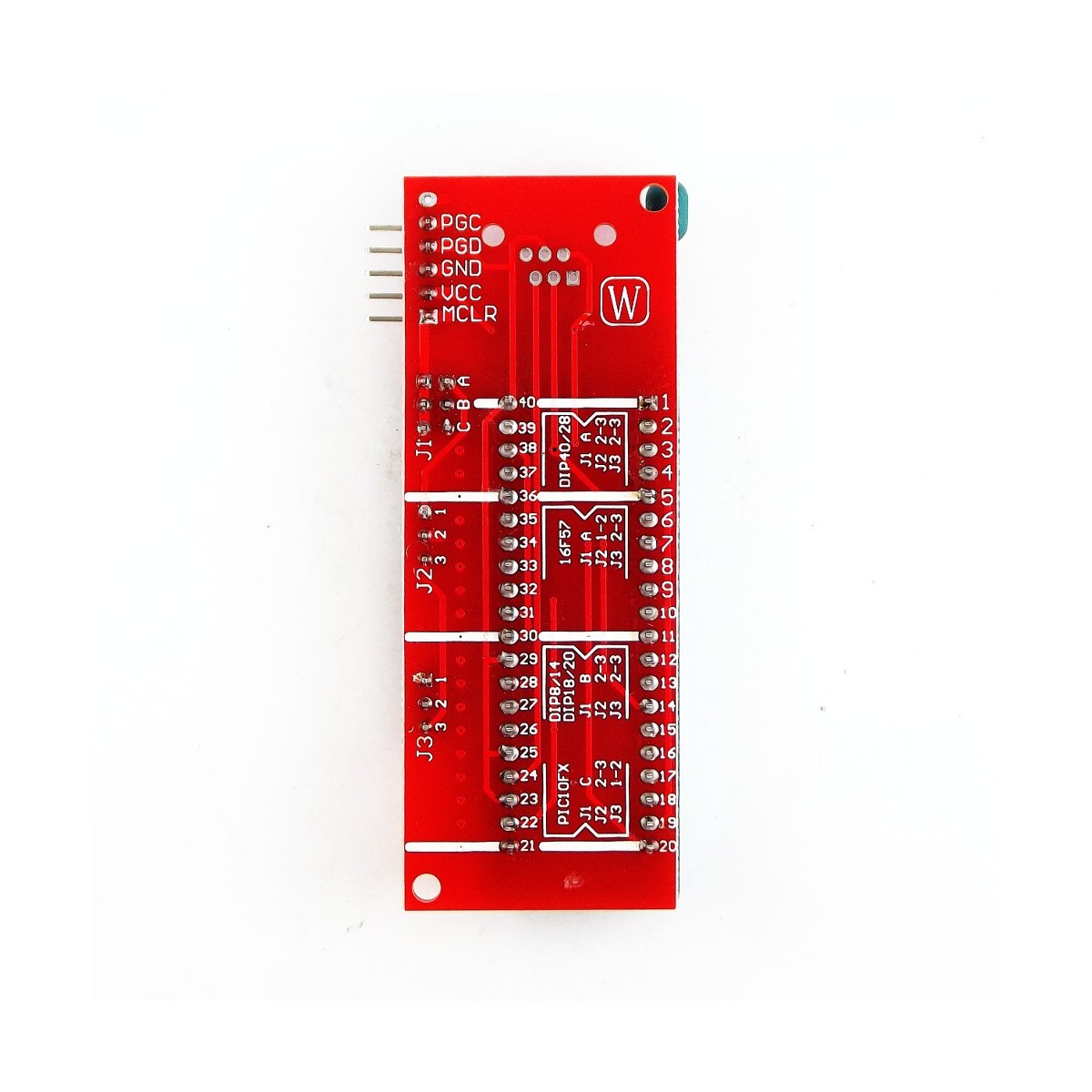

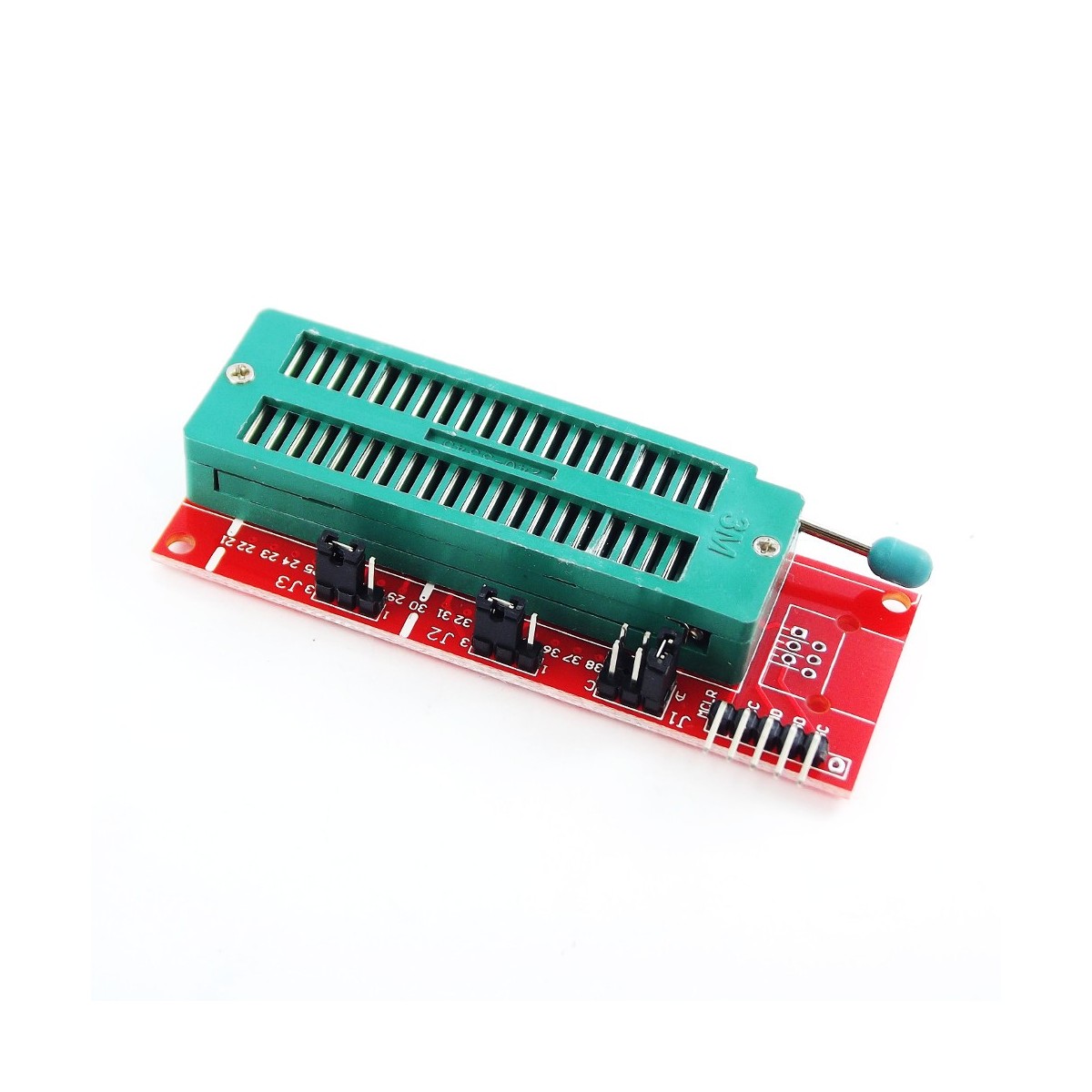

El zócalo ZIF40 está destinado a la programación de microcontroladores PIC de 8, 18, 28 y 40 pines.
Nota: El Zocalo ZIF es compatible con la mayoria de familias PIC como PIC12F y PIC16F. Para los PICs de la familia PIC18F como el PIC18F2550 o el PIC18F4550 y los dsPIC como el dsPIC30F4013 o dsPIC30F3010, el zocalo ZIF NO es compatible. Estos PICs deben montarse sobre un protoboard o una placa y programarse directamente utilizando los pines de programación ICSP: PGD y PGC, estos pines varían de acuerdo a cada modelo por lo que debemos revisar el datasheet correspondiente.
MODOS DE USO
PICkit2 como Programador: Lee y graba microcontroladores utilizando directamente el software original de Microchip: MPLAB o PICKit 2.
PICkit2 como Debugger: Depura tus programas en tiempo real, Corre el programa paso a paso, establece breakpoints, mira las entradas, salidas y registros del micro.
PICkit2 como Analizador Lógico: Utiliza el PICKit 2 como analizador lógico de dos canales.
PICkit2 como UART Tool: Utiliza el PicKit2 como interfaz serie para comunicar con algun microcontrolador.
Funcional con el entorno de desarrollo integrado MPLAB IDE, conexión USB plug & play.
Compatible con sistemas operativos (32bits/64bits): Windows XP, Windows Vista, Windows 7, y Windows 8
ESPECIFICACIONES TÉCNICAS
- Interfaz de comunicación: USB
- Compatible con Windows 10, 8, 7, XP.
- Puerto USB tipo Mini USB
- Puerto de programación ICSP
- Interface USB (Full speed 12 Mbits/s)
- Ejecución en tiempo real
- Compatible con el IDE MPLAB
- Monitor de sobre voltaje y sobre corriente incorporado
- Firmware actualizable desde Internet
- Caja plástica totalmente cerrada
- Soporta bajo voltaje hasta 2.0 V (Rango 2.0 V a 6.0 V)
- LEDs de diagnóstico (power, busy, error)
- Pulsador para poner en modo de actualización de firmware y para la función Programmer-to-Go
- Lectura y escritura de las memorias de programa y datos de los microcontroladores
- Borrado del espacio de memoria de programa con verificación
- Congelamiento de los periféricos en los breakpoints
- Programación de hasta 512 kbyte de memoria flash con la función Programmer-to-Go
- Soporta la familia PIC32
- Compatible con Windows XP/Vista/7/8/8.1/10, MAC, Linux
INCLUYE

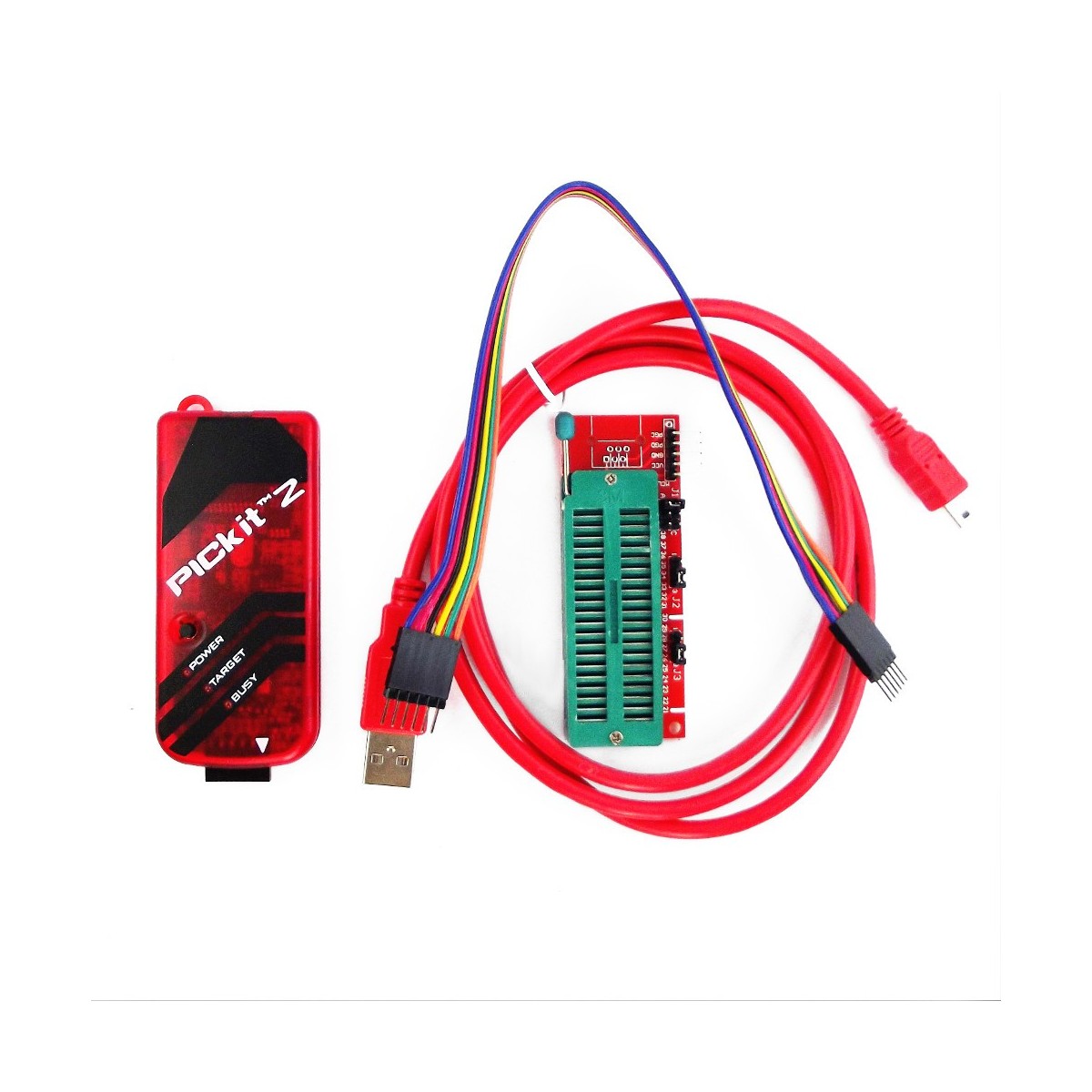

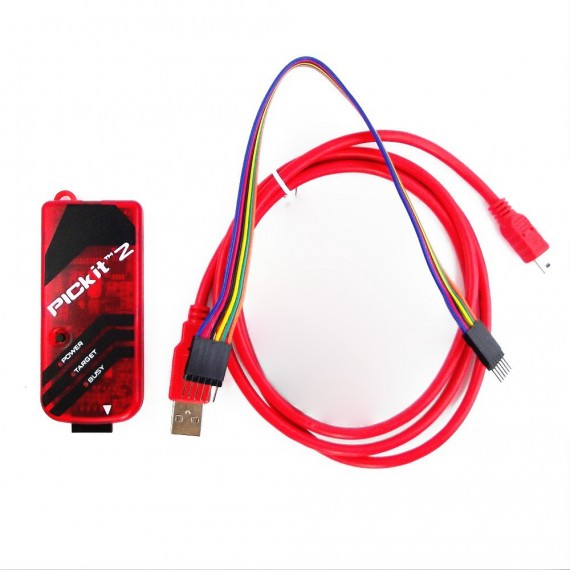

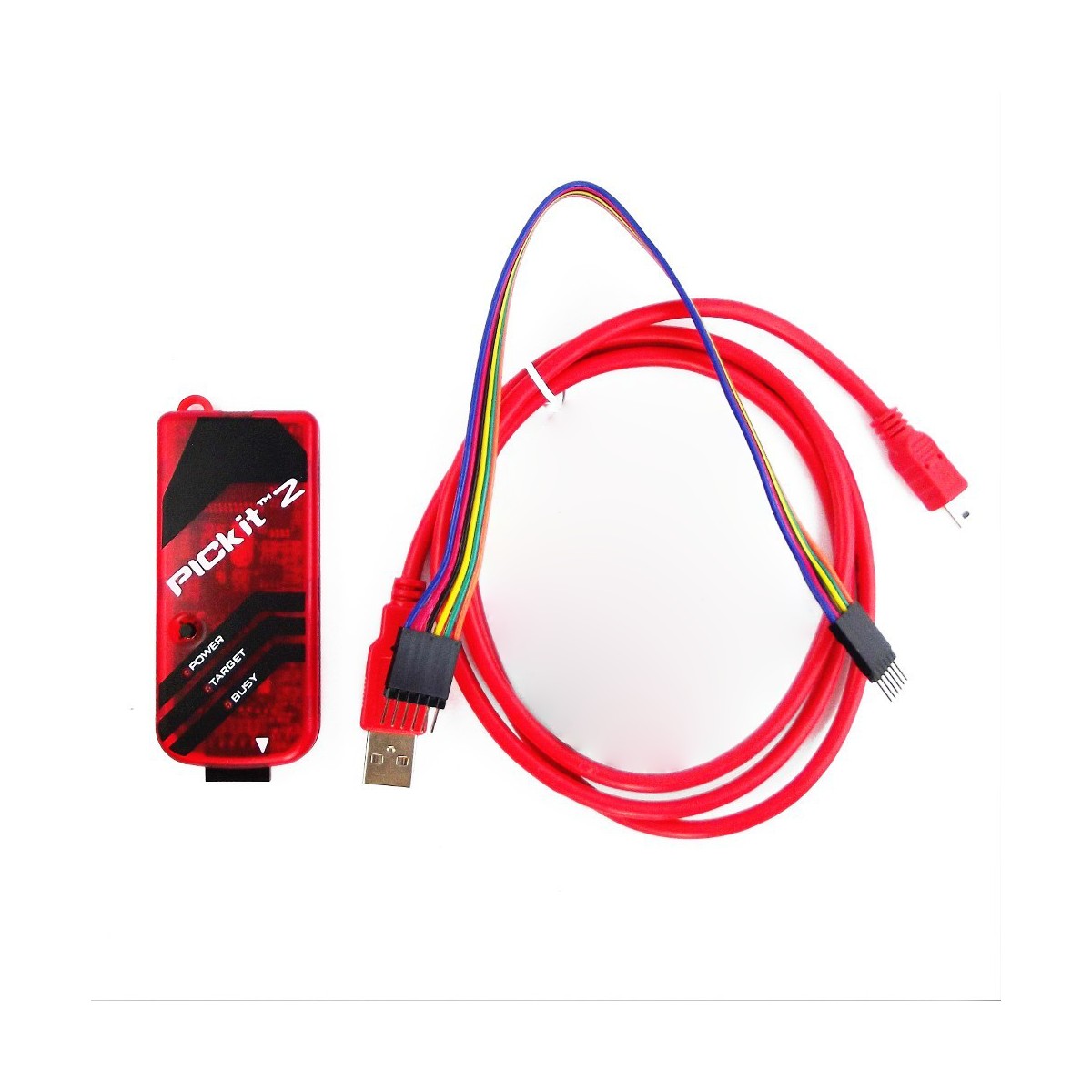

- 1x Pickit2 Clone
- 1x Adaptador ZIF 40 pines
- 1x Cable USB L1m: micro USB a USB-A
- 1x Cable de 6 pines hembra-hembra (ICSP)
- 2x Header de 6 pines
