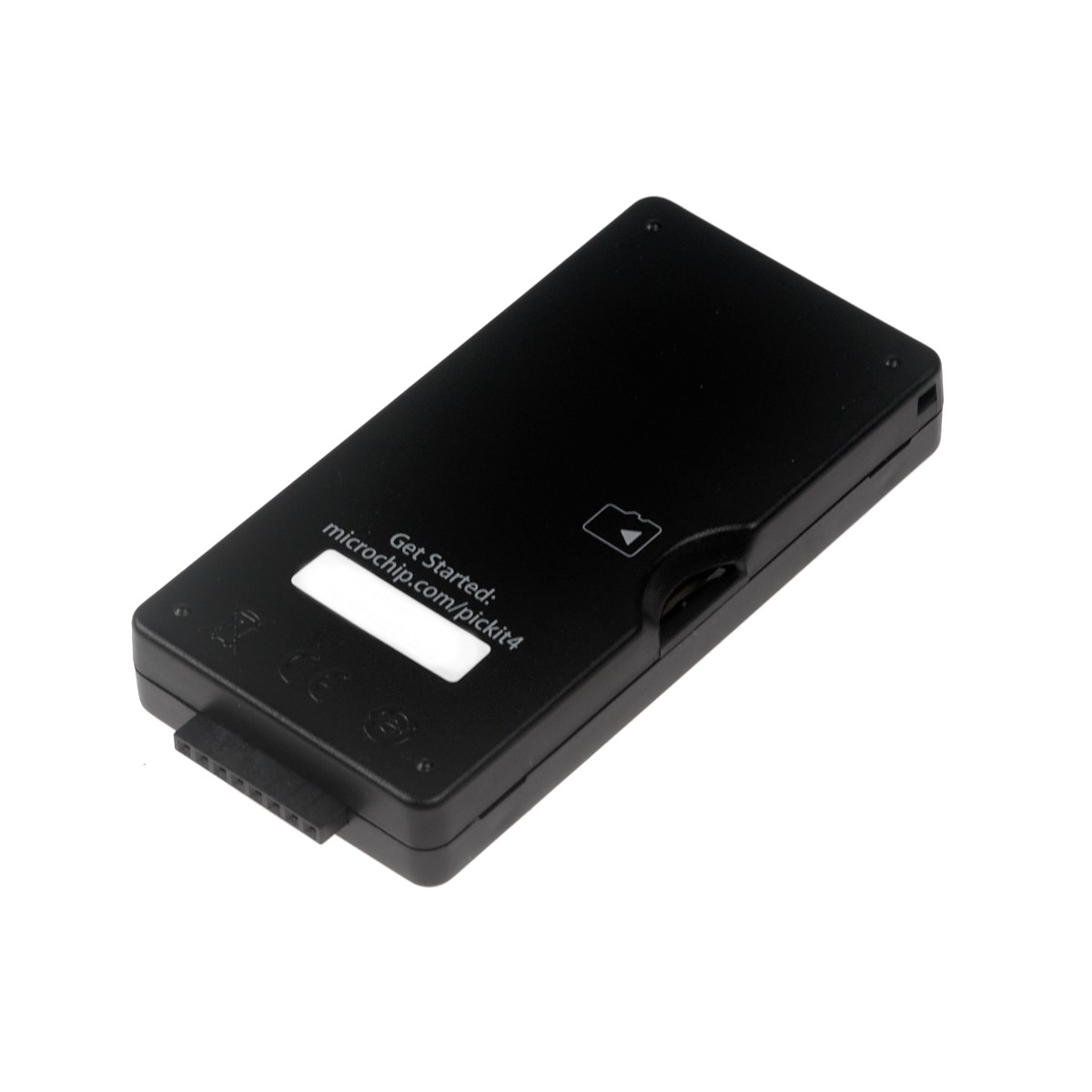

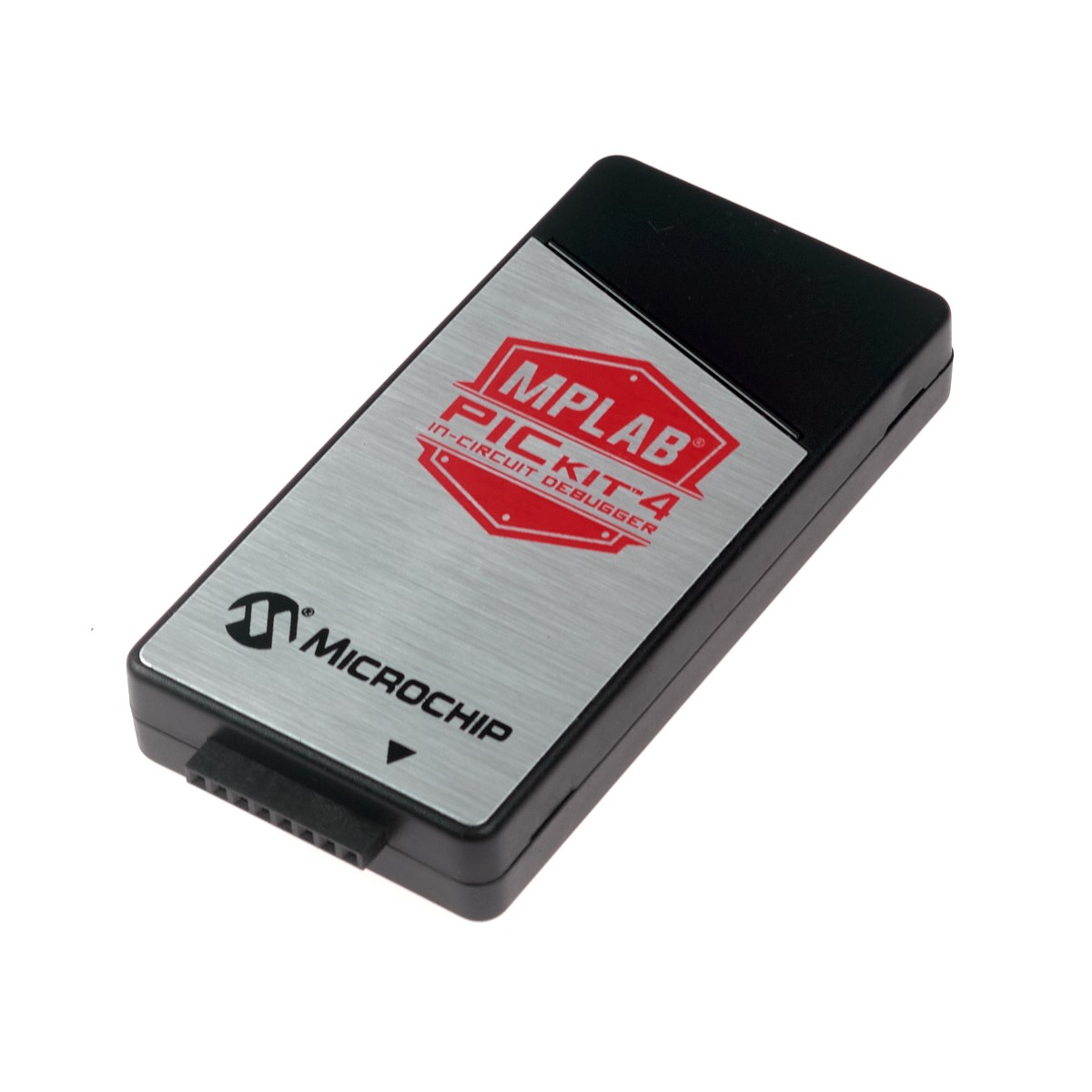

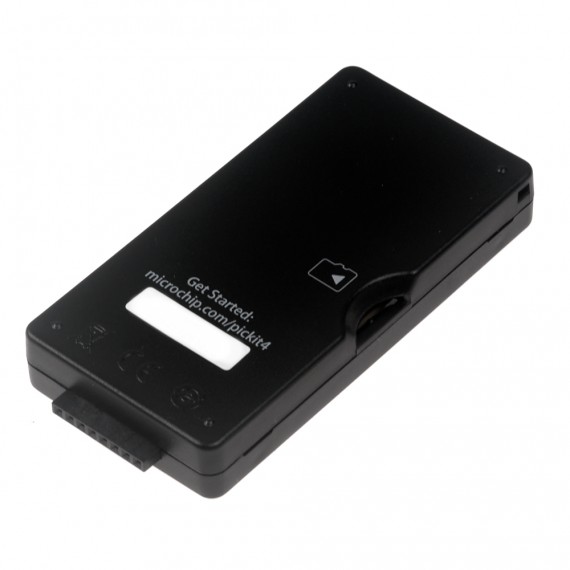

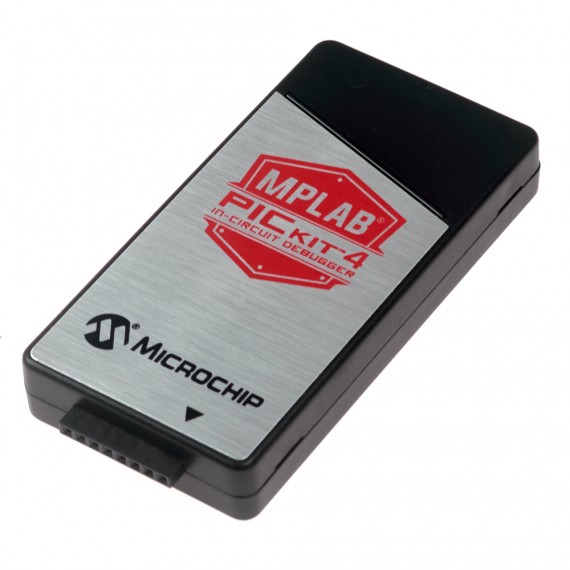

PICkit 4 Microchip - Programador/debugger PIC AVR

INFO

PICkit 4 Microchip: Programador, Emulador, Debuger, es un programador (también conocido como grabador o quemador) diseñado por Microchip para la programación de una gran variedad de dispositivos. La lista de dispositivos soportados por el PICkit 4 es muy amplia e incluye microcontroladores PIC de las familias 12F/16F/18F, AVR, SAM y dsPIC.

PICkit 4 Microchip utilizando la potente interfaz gráfica de usuario de MPLAB X Integrated Development Environment (IDE), a partir de la versión 4.15. El PICkit 4 se conectar a la PC mediante una interfaz USB.

PICkit 4 Microchip tiene la funcionalidad “Programmer-To-Go” (PTG) que permite de una forma muy sencilla programar cualquier microcontrolador de las familias PIC16, PIC18, PIC24, dsPIC33F y PIC32 de Microchip sin necesitar de un ordenador,  lo que es muy útil si estamos en un entorno donde llevar un ordenador no es practico o es del todo imposible. El PICKit4 permite guardar el código a programar en una SD, esto se hace desde el MPLAB. Una vez configurado en modo PTG tan solo basta con alimentar el Pickit4 presionar el botón que esta en el logo y el Pickit4 empezara a programar el dispositivo.

MODOS DE USO

PICkit4 como Programador: Lee y graba microcontroladores utilizando directamente el software original de Microchip: MPLAB X IDE

PICkit4 como Debugger: Depura tus programas en tiempo real, Corre el programa paso a paso, establece breakpoints, mira las entradas, salidas y registros del micro.

Funcional con el entorno de desarrollo integrado MPLAB X IDE versión 4.15 o superior, conexión USB plug & play.

Compatible con sistemas operativos (32bits/64bits): Windows XP, Windows Vista, Windows 7, y Windows 8

ESPECIFICACIONES TÉCNICAS

• Interfaz de comunicación: USB

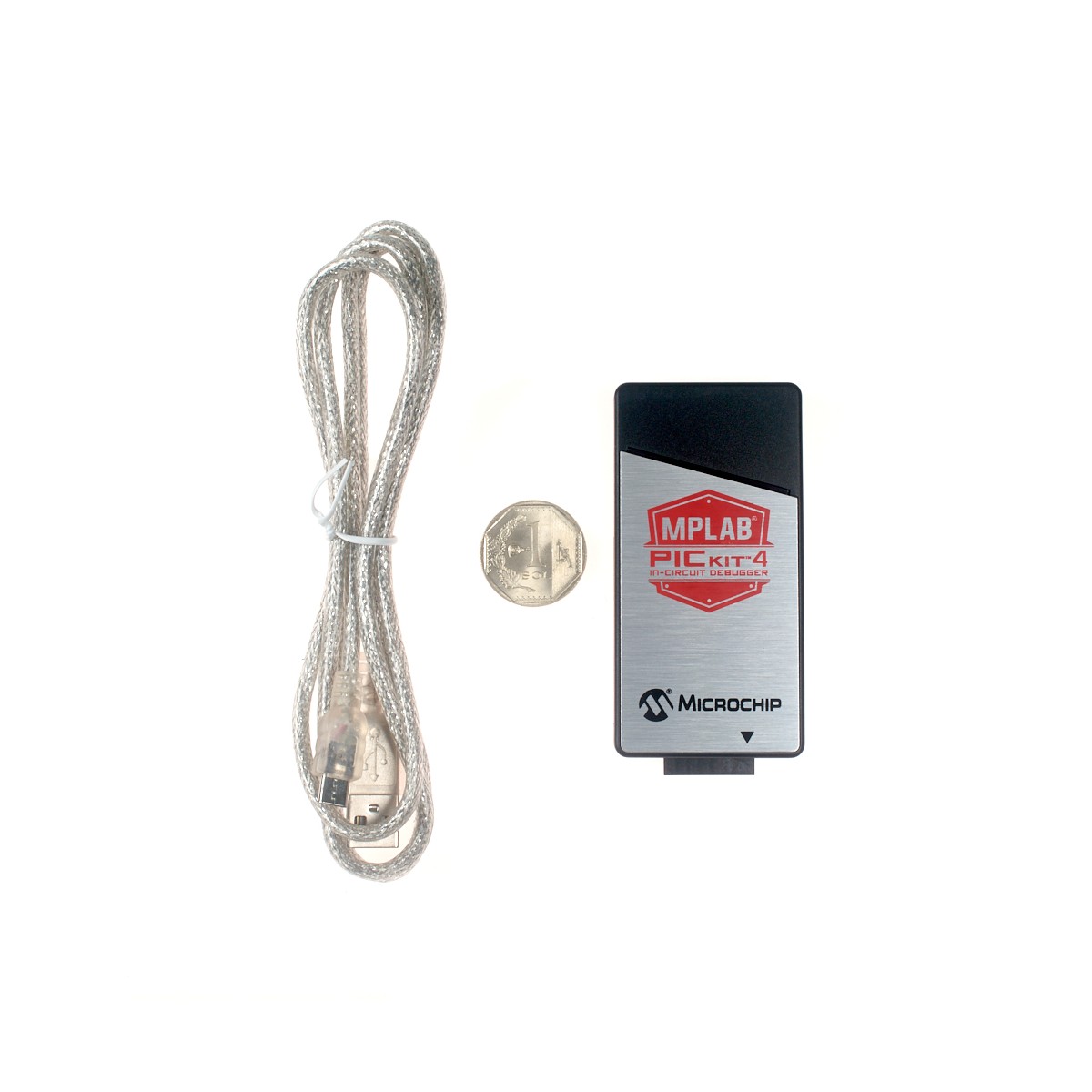

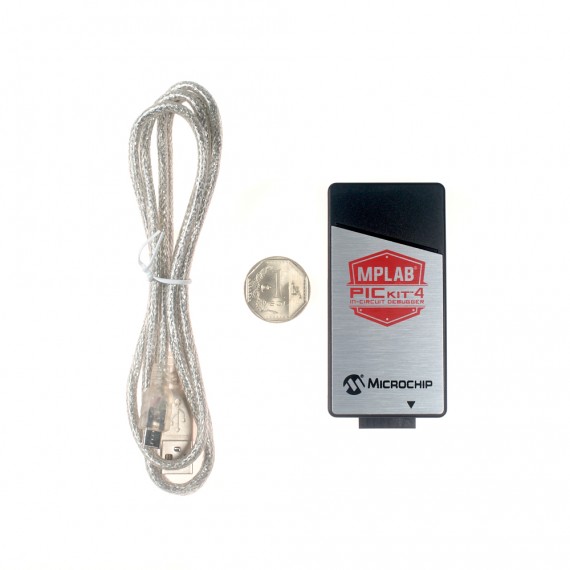

• Puerto USB tipo micro USB (Incluye Cable)
• Puerto de programación ICSP
• Interface USB (soporta USB 2.0)
• Ejecución en tiempo real
• Monitor de sobre voltaje y sobre corriente incorporado
• Firmware actualizable desde MPLAB
• Soporta bajo voltaje hasta 1.2 V (Rango 1.2 V a 5.5 V)
• Puede suministrar hasta 50 mA
• LEDs de diagnóstico (power, busy, error)
• Pulsador para la función Programmer-to-Go
• Se puede alimentar desde el ICSP para la función Programmer-to-Go
• Lectura y escritura de las memorias de programa y datos de los microcontroladores
• Borrado del espacio de memoria de programa con verificación
• Congelamiento de los periféricos en los breakpoints
• Soporta la familia PIC 12F/16F/18F PIC32, AVR, SAM y dsPIC.
• Compatible con Windows 7/8/8.1/10, MAC, Linux
