Programador para microcontroladores de la familia STM8 y STM32 de STMicroelectronics.
INFO

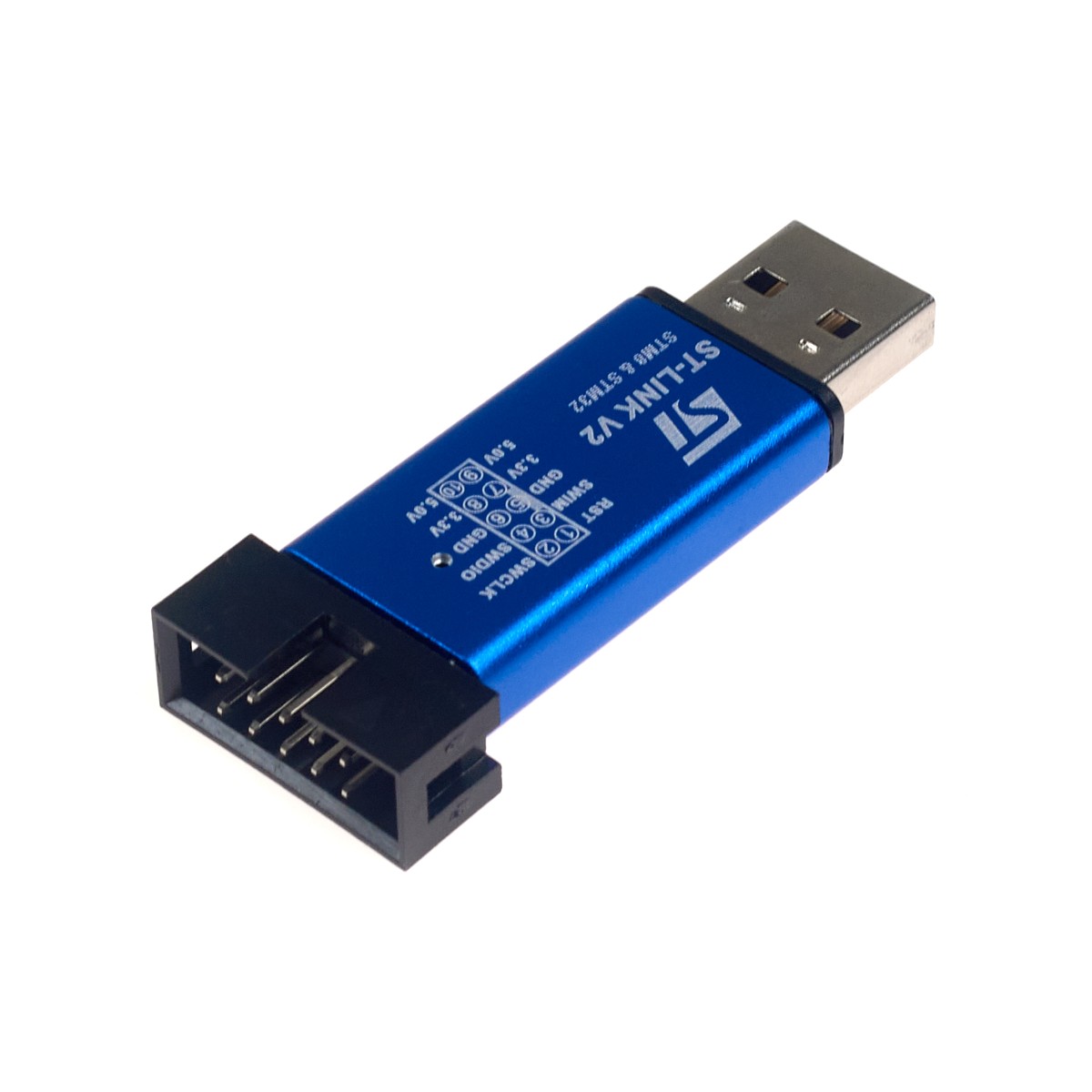

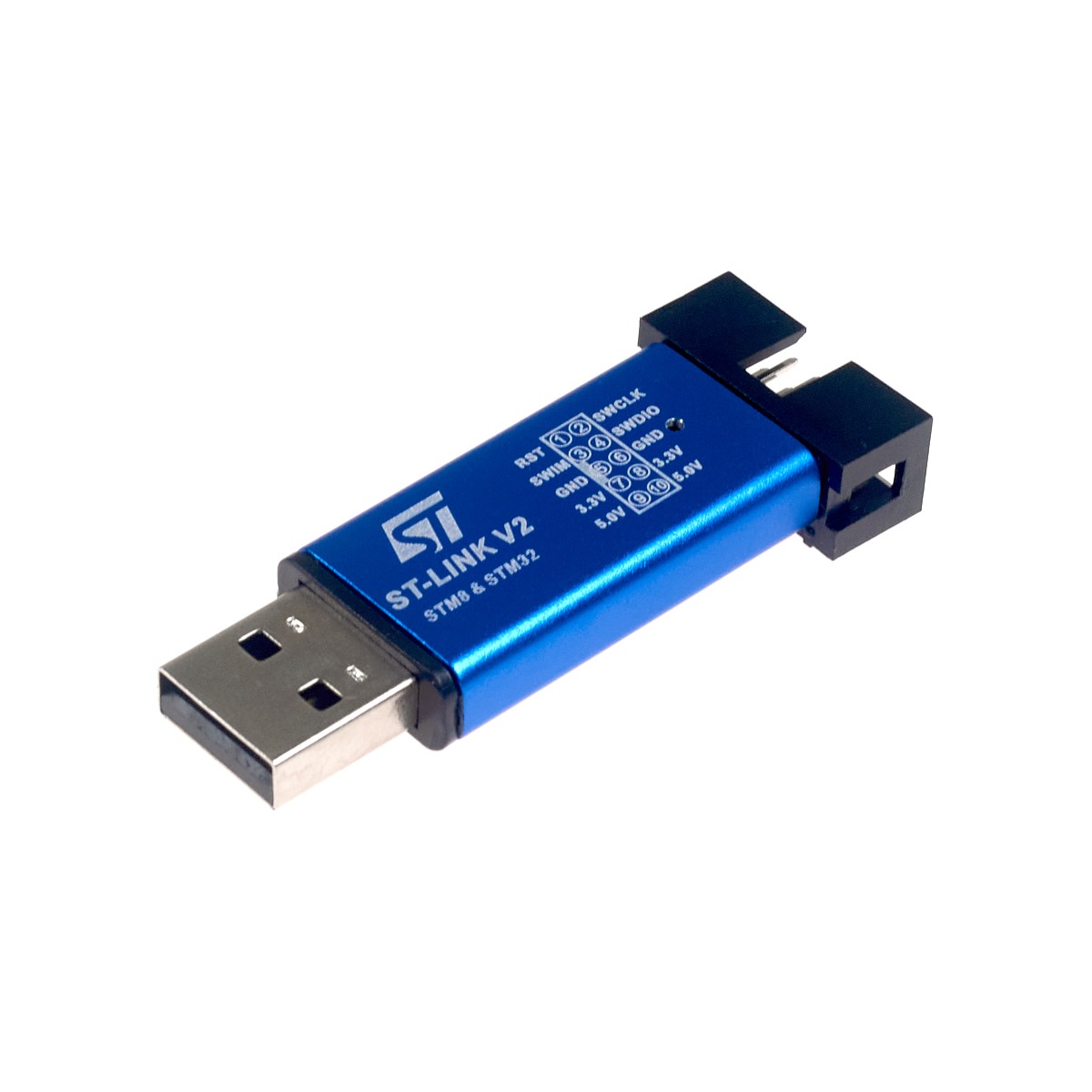

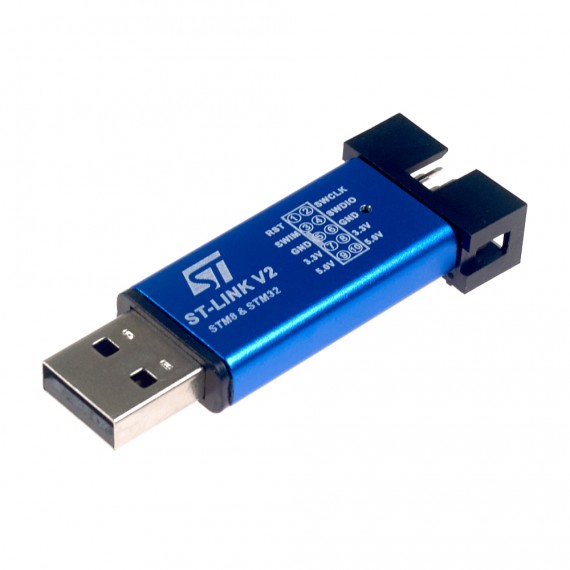

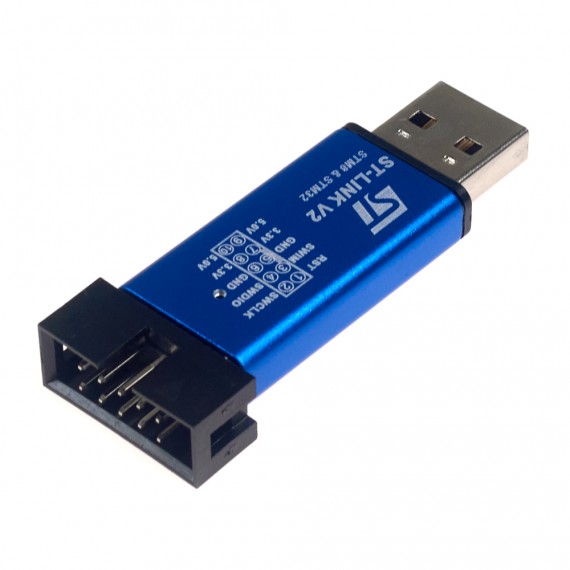

El ST-LINK V2.0 se usa tanto para programar como para depurar microcontroladores STM8 y STM32 de STMicroelectronics, se conecta a la PC por USB y al microcontrolador a través de una interfaz SWIM(Single Wire interface Module) o JTAG/SWD(Serial Wire Debug). Ideal para trabajar con la Tarjeta de desarrollo STM8 (STM8S103F3P6) y Tarjeta STM32 ARM Mini.
El ST-LINK V2.0 es compatible con varios softwares, como el ST-LINK Utility(2.0 y superior), STVD(2 y superior), STVP(3.2.3 y superior), IAR EWARM(V6.20 y superior), IAR EWSTM8(V1.30 y superior), KEIL RVMDK(V4.21 y superior), e incluso con el IDE Arduino.
Gracias a la interfaz SWIM que tienen los dispositivos STM8, solo se necesita 1 cable de datos para programar, a través del pin SWIM, aparte es necesario conectar los pines de RST, GND y 3.3V. Y para los STM32 se usa una interfaz SWD, se usan los pines SWDIO, SWCLK, GND y 3.3V. Para la conexión y desconexión a la tarjeta objetivo se recomienda seguir el procedimiento: 1)Revisar que la tarjeta objetivo esté sin energía; 2)Realizar la conexión a la tarjeta objetivo 3)Conectar el ST-LINK V2.0 al puerto USB; 4)Energizar la tarjeta objetivo. 5)Cargar el programa.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Operación: 5V (USB)
- Compatible con USB 2.0 de alta velocidad
- Soporta todos los dispositivos STM8 y STM32
- Interfaz: SWIM/JTAG/SWD
- Software compatible: T-LINK Utility, STVD, STVP, IAR EWARM, IAR EWSTM8, KEIL RVMDK, IDE Arduino.
- Temperatura de funcionamiento de 0 °C a 50 °C
- Incluye ST-LINK V2.0 y 4 cables DuPont h-h
