Programador para microcontroladores de la familia STM8 y STM32 de STMicroelectronics.
Tarjeta de desarrollo STM8 (STM8S103F3P6)
#SKU: 001031
Tarjeta de desarrollo con microcontrolador STM8S103F3 de 8bit, 1kByte RAM, 8kBytes de FLASH y 640Bytes de EEPROM
S/ 10,00
A lista de deseos
INFO

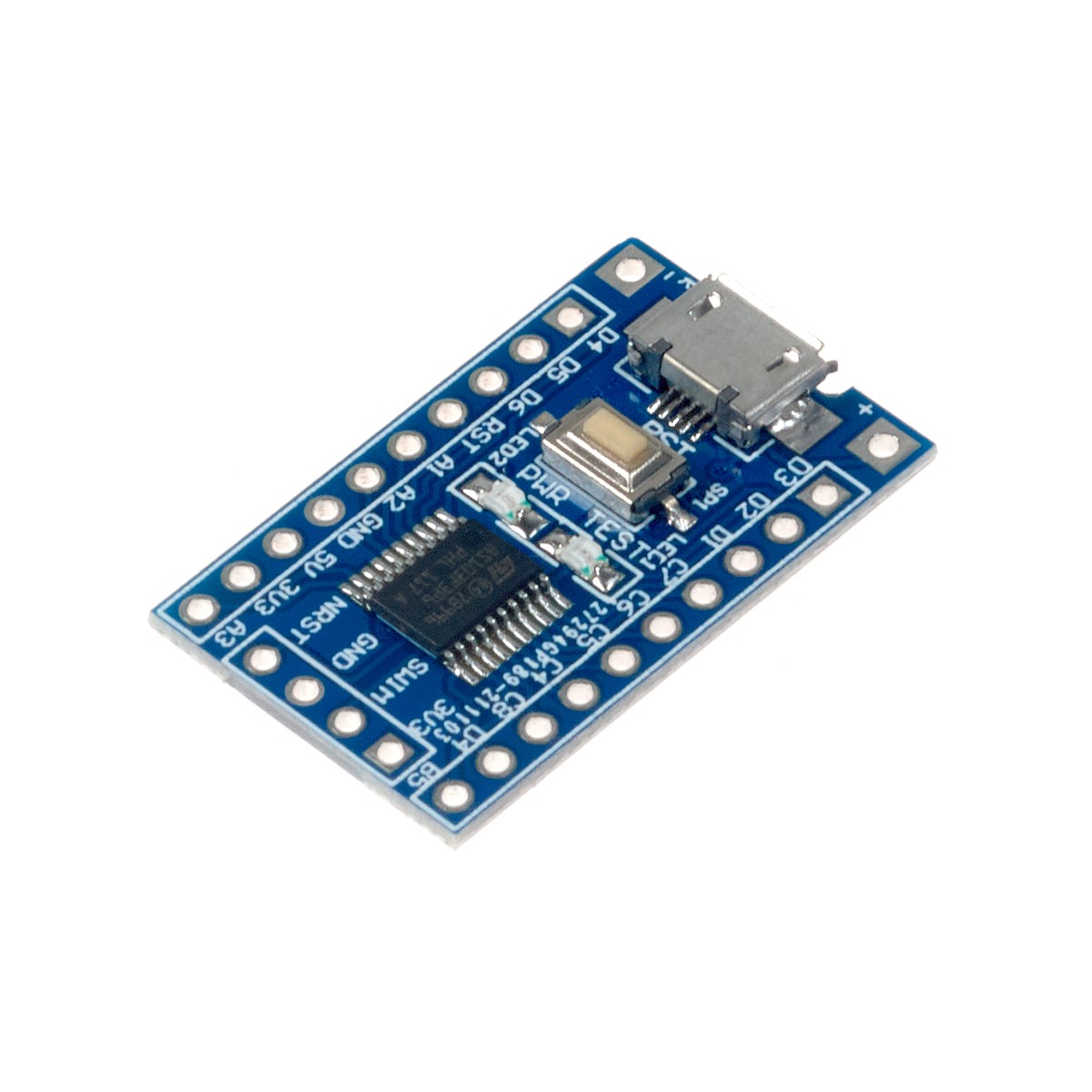

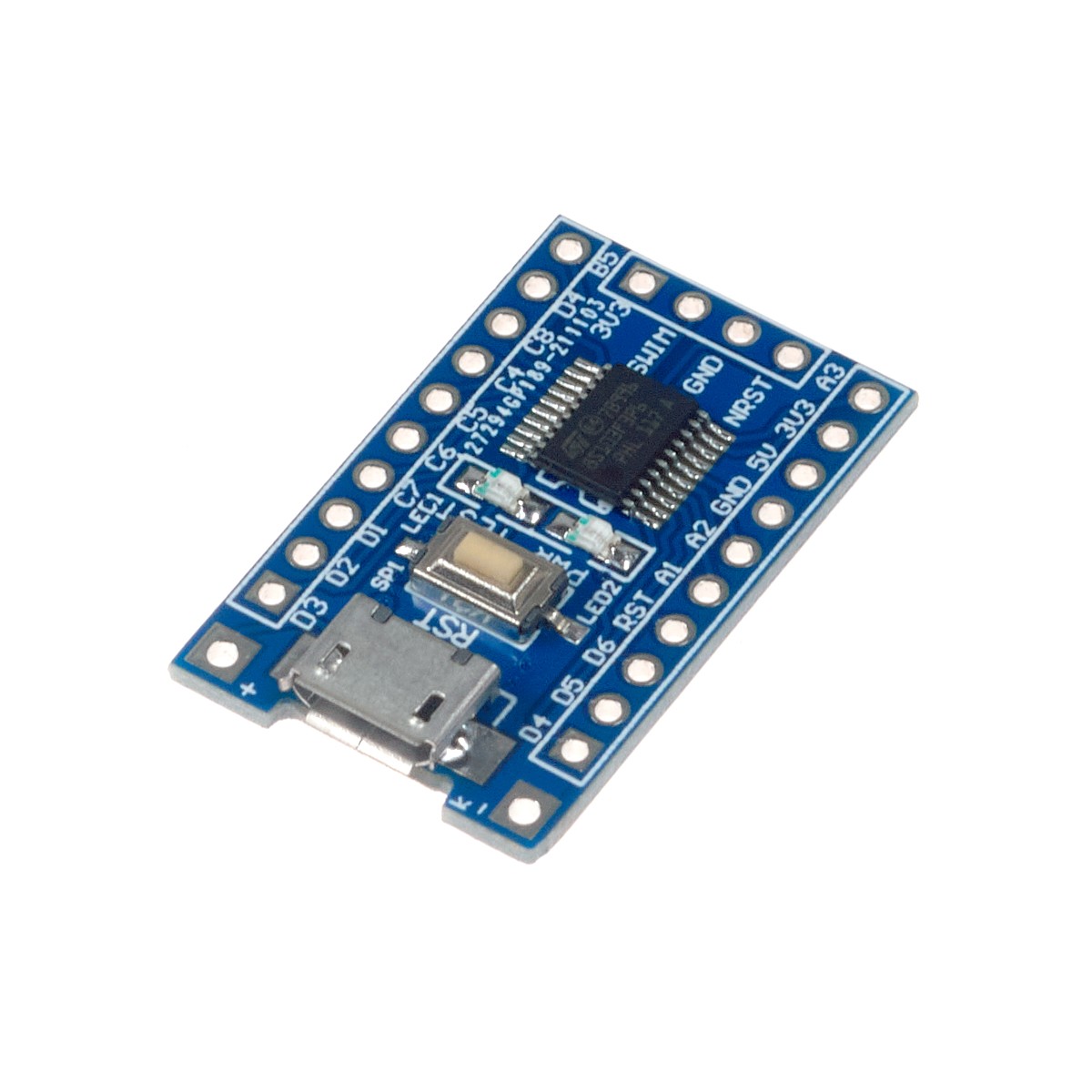

Tarjeta de desarrollo STM8 (STM8S103F3P6) es una pequeña y completa placa basada en el microcontrolador STM8S103F3P6 de la familia de microcontroladores de 8 bits de STMicroelectronics. STM8S103F3P6 ofrecen una memoria de programa Flash de 8 Kbyte, 1 Kbyte de RAM y EEPROM de 640 bytes, además de periféricos como, 16 GPIO, ADC de 5 canales, timers, SPI, I2C, UART y WDG.
Gracias a aportes de la comunidad la Tarjeta de desarrollo STM8 (STM8S103F3P6) ahora se puede programar fácilmente desde el IDE de Arduino, solo hay que instalar el paquete de tarjetas STM8 de Sduino desde el Gestor de Tarjetas, seleccionar la tarjeta STM8S103F3 y con ayuda de un programador ST-LINK proceder a cargar.

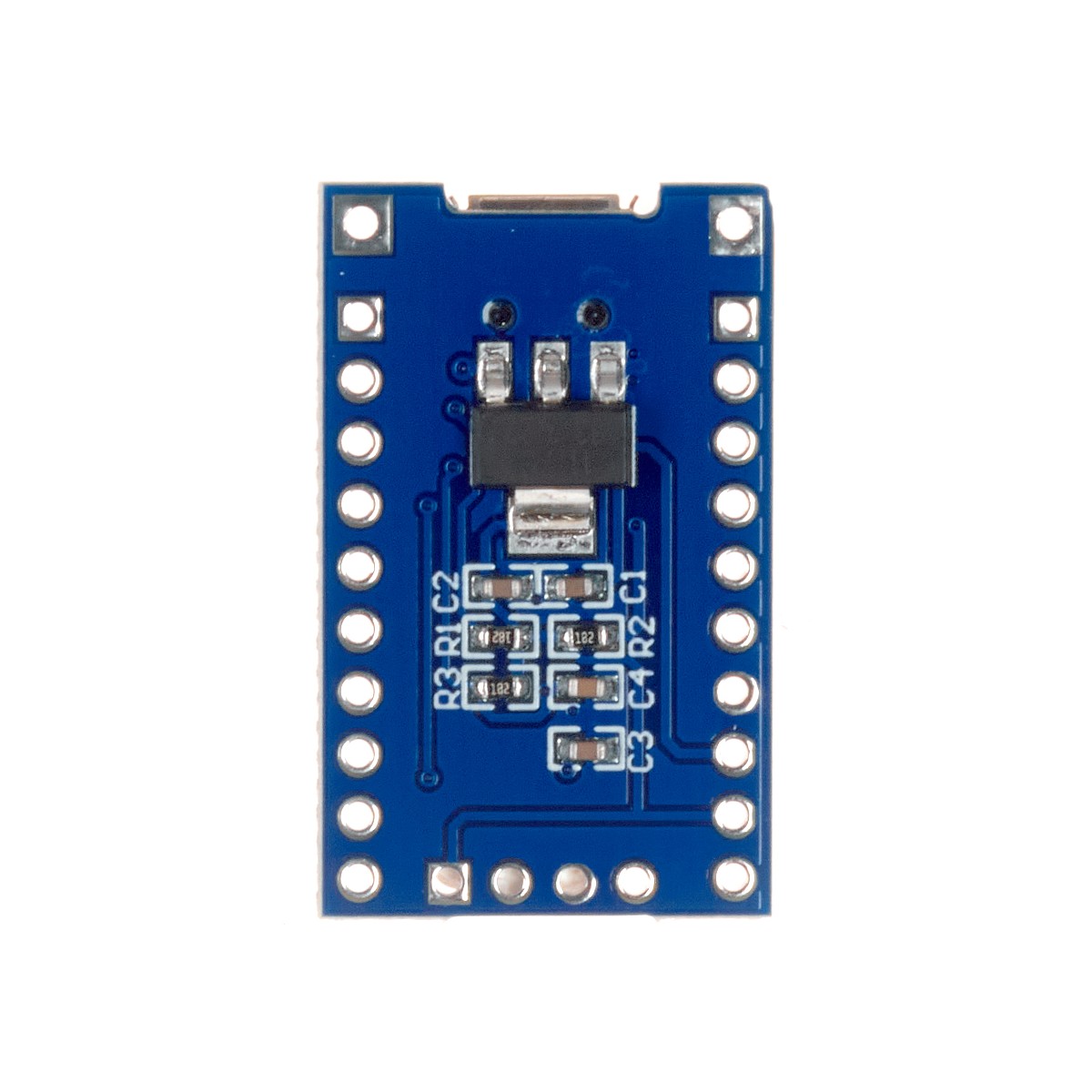

NOTA: El conector micro-USB es solo para alimentar la placa, no incorpora chip USB a UART. El voltaje de funcionamiento es de 3.3V y solo incorpora un regulador de 3.3V, la salida de 5V no es regulada y es la misma que el micro-USB.
ESPECIFICACIONES TÉCNICAS
- Microcontrolador: STM8S103F3P6(8-bit)
- Conector USB: micro-USB (Solo para alimentar)
- Voltaje de alimentación: 5V
- Voltaje nivel lógico I/O: 3.3V DC
- Pines digitales I/O: 14
- Entradas analógicas: 5
- Memoria FLASH: 8KB
- Memoria SRAM: 1KB
- Memoria EEPROM: 640B
- Frecuencia de Reloj: 16MHz
- Periféricos: UART, SPI, I2C

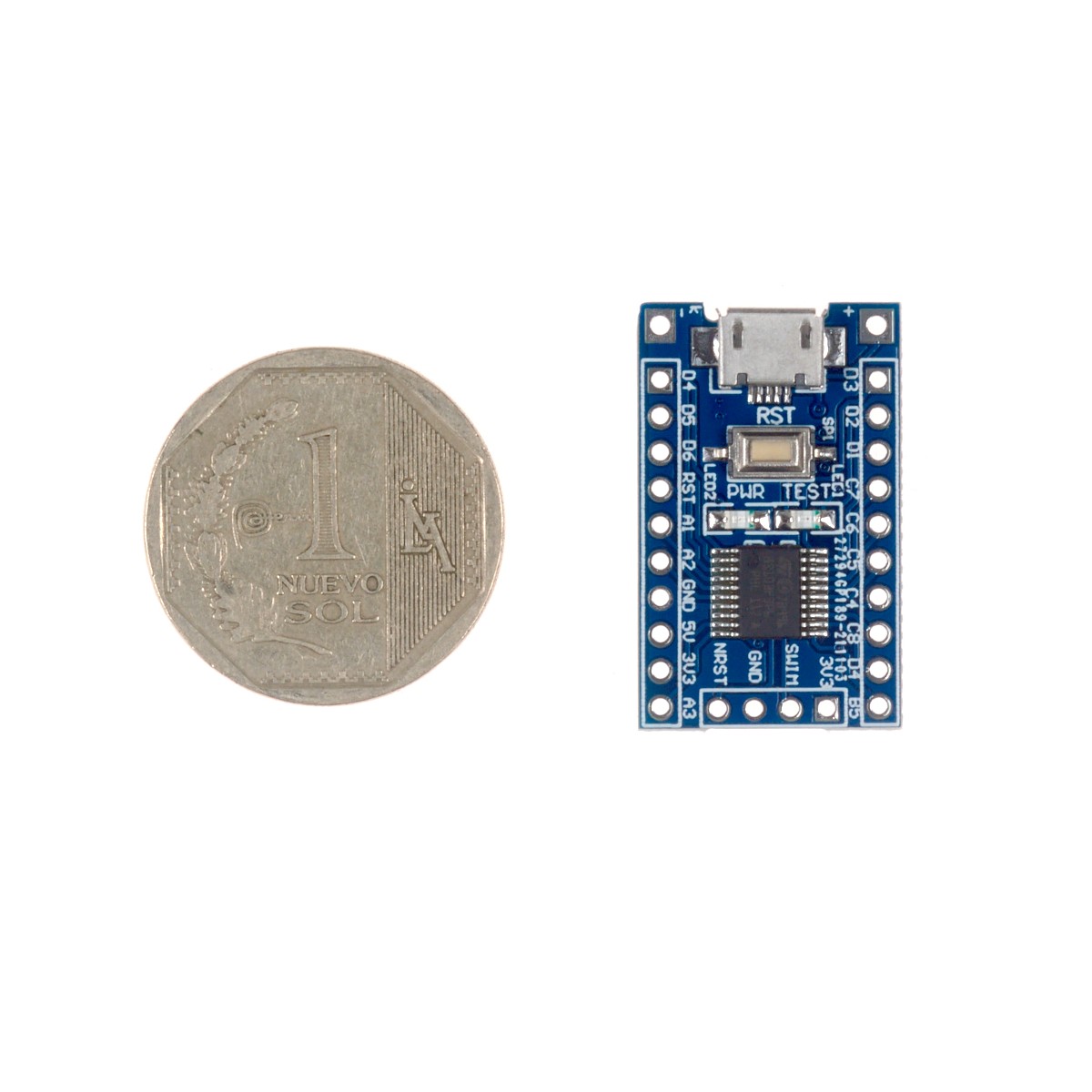

- Dimensiones: 18.5*43.2 mm
- Peso: 6.5 gramos
INSTRUCCIONES DE ALIMENTACIÓN
Tarjeta de desarrollo STM8 (STM8S103F3P6) permite optar por diferentes formas de alimentación:
- USB: Conector micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
- Pin 5V: Se recomienda alimetar con 5V, pero tolera de 4.5 V a 12V DC. Si se alimenta por este pin, no usar el micro-USB.
- Pin 3V3: para voltaje de alimentación de 3.3V DC exacto.
