Pequeña y práctica tarjeta de desarrollo de microcontrolador LGT8F328P (clon del ATmega328P).Tarjeta open-source compatible con Arduino NANO, no es fabricada ni diseñada por Arduino INC.
INFO
Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible.

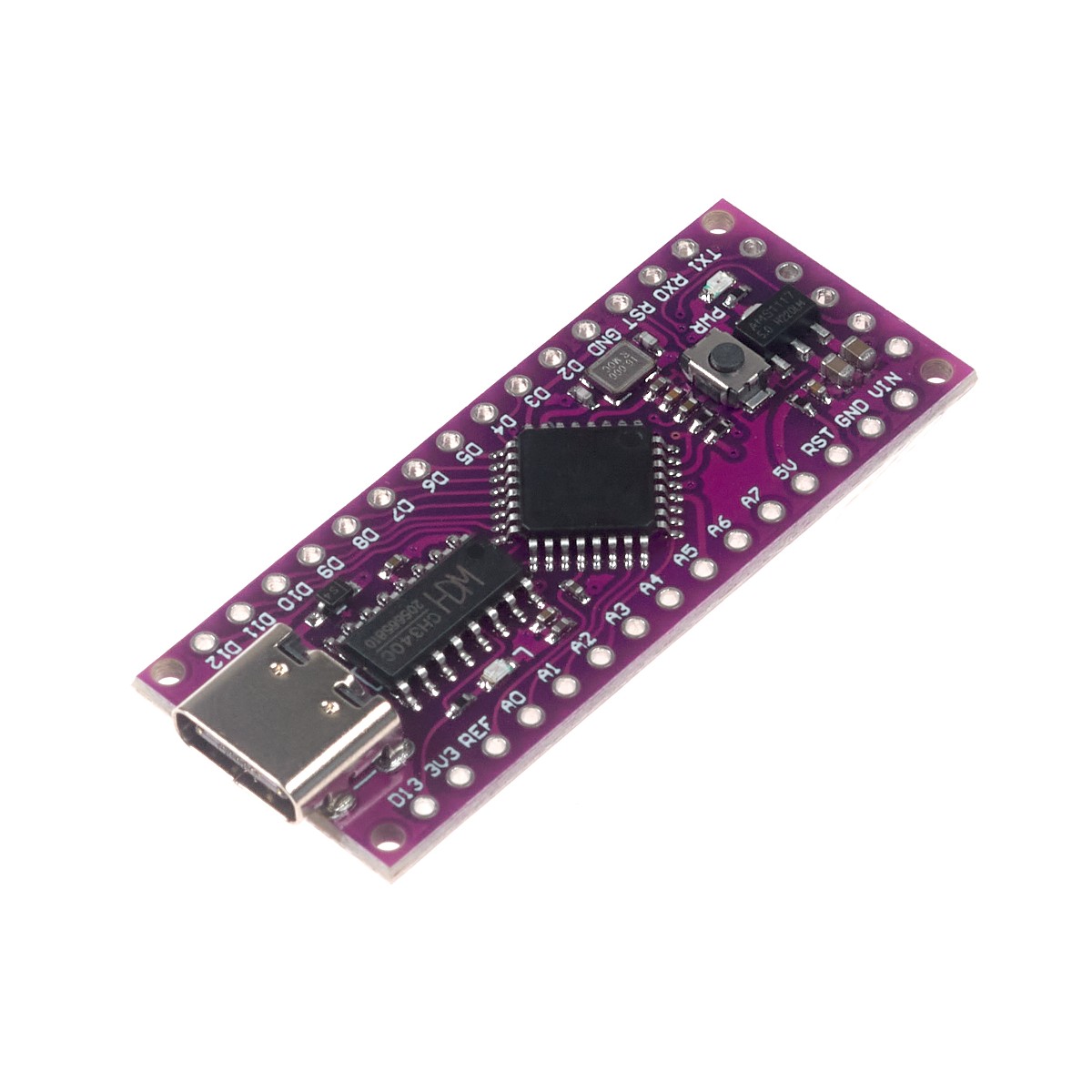

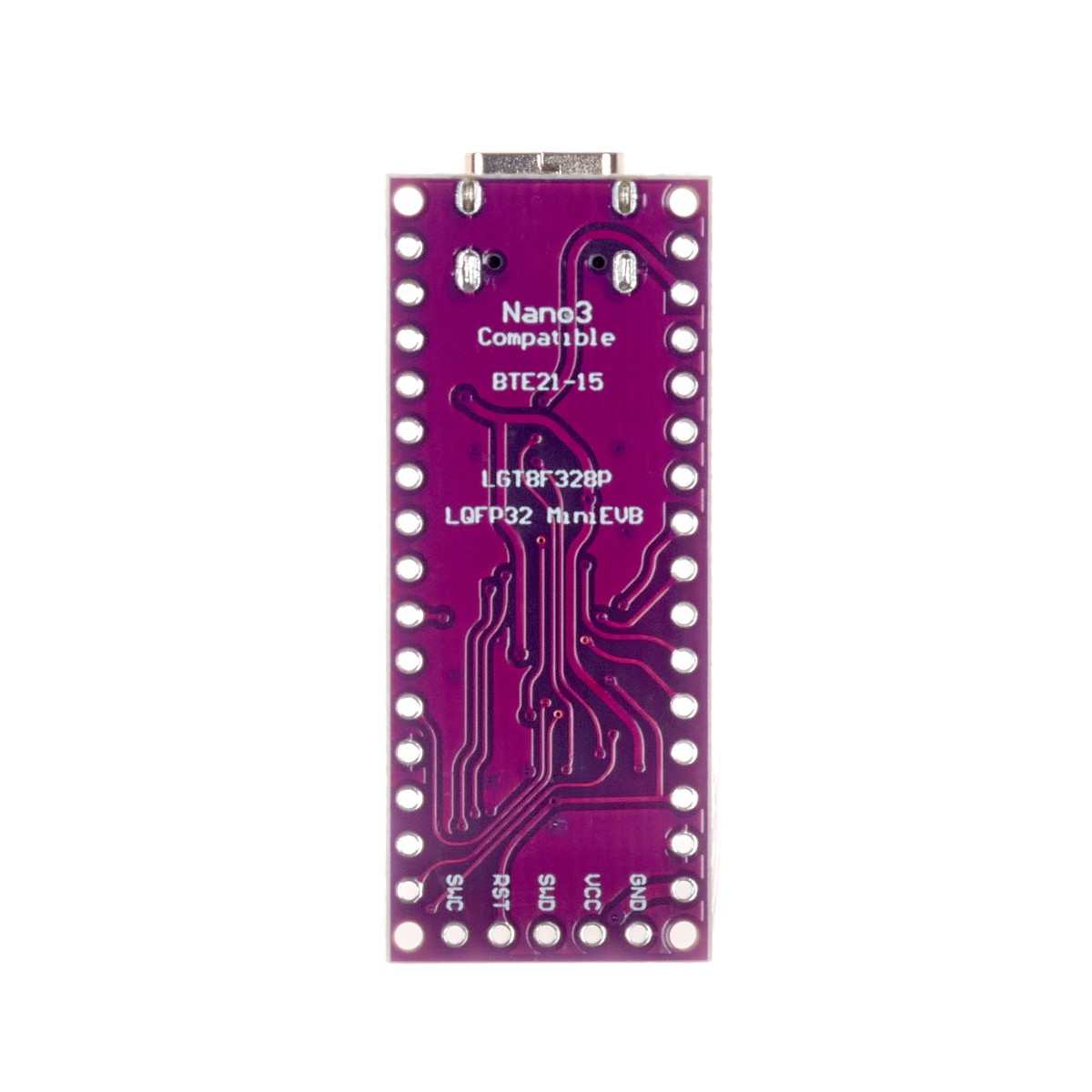

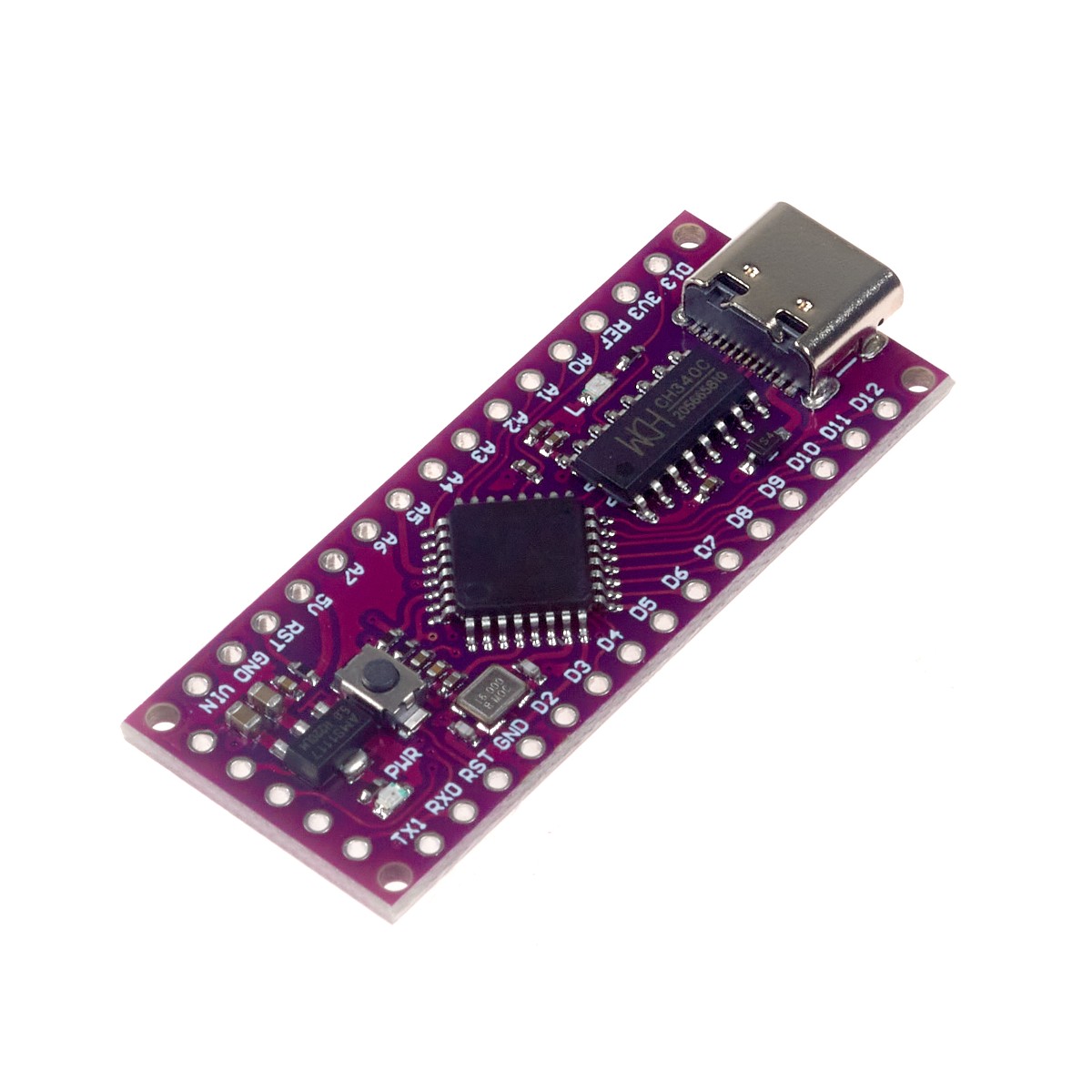

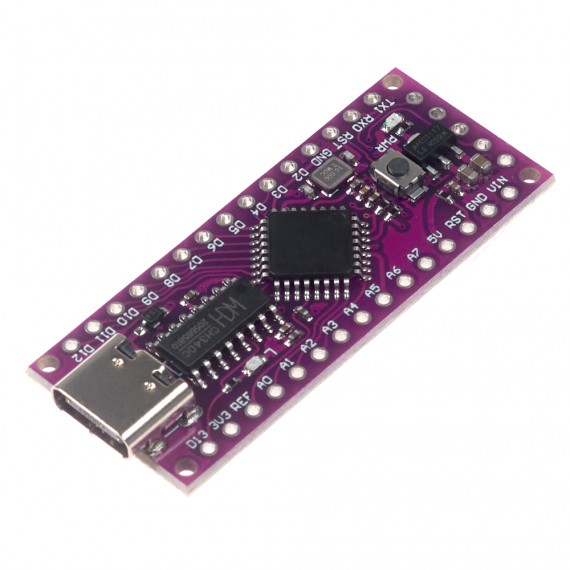

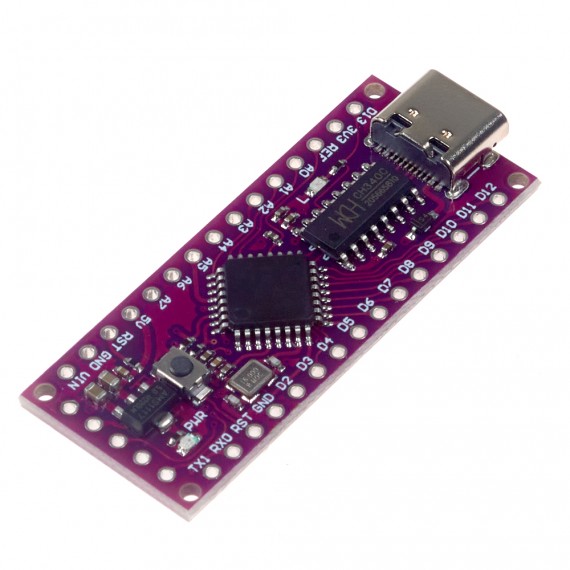

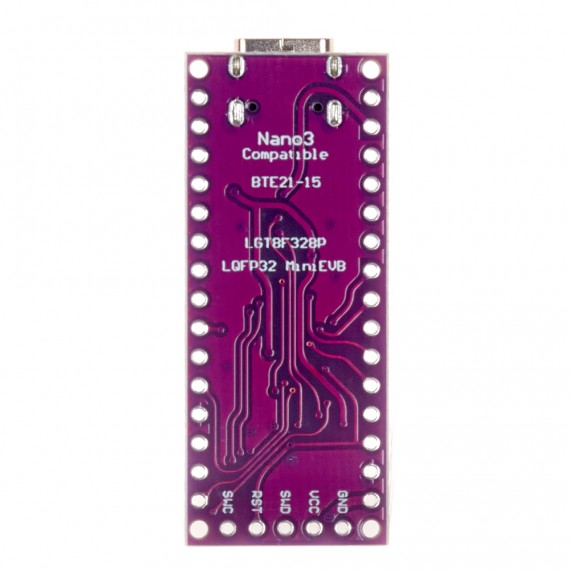

Arduboard Nano LGT8F328P es una pequeña y completa placa basada en el microcontrolador LGT8F328P un clon del ATmega328P (chip utilizado en la tarjeta Arduino Nano). Posee el mismo factor de forma que la tarjeta Arduino Nano, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales, esto hace que sea una tarjeta totalmente compatible con Arduino Nano.
Arduboard Nano LGT8F328P utiliza el chip CH340G para la comunicación USB-Serial con la PC. El conector USB es de tipo USB-C, por lo que es necesario un Cable USB a USB-C para su conexión a la PC. Posee la ventaja de usar el conector tipo USB-C, el mismo conector USB usado por la mayoría de Smartphones modernos, por lo que podrás alimentar y comunicar la tarjeta Nano utilizando el cable de datos del móvil. Además posee regulador de voltaje de 5V.
NOTA: Para Programar Arduboard Nano LGT8F328P desde el IDE de Arduino es necesario inicialmente agregar la tarjeta desde el gestor de tarjetas, revise la guía detalla en https://github.com/dbuezas/lgt8fx
ESPECIFICACIONES TÉCNICAS
- Microcontrolador: LGT8F328P (8-bit)
- Chip USB: CH340G
- Conector USB: USB-C
- Voltaje de alimentación: 7V - 12V DC
- Voltaje nivel lógico I/O: 5V DC
- Pines digitales I/O: 14
- Entradas analógicas: 8
- Corriente máx. por Pin I/O: 40mA
- Memoria FLASH: 32KB
- Memoria SRAM: 2KB
- Memoria EEPROM: 0KB
- Memoria E2PROM: 0K/1K/2K /4K /8K (compartido con FLASH)
- Frecuencia de Reloj: 32MHz

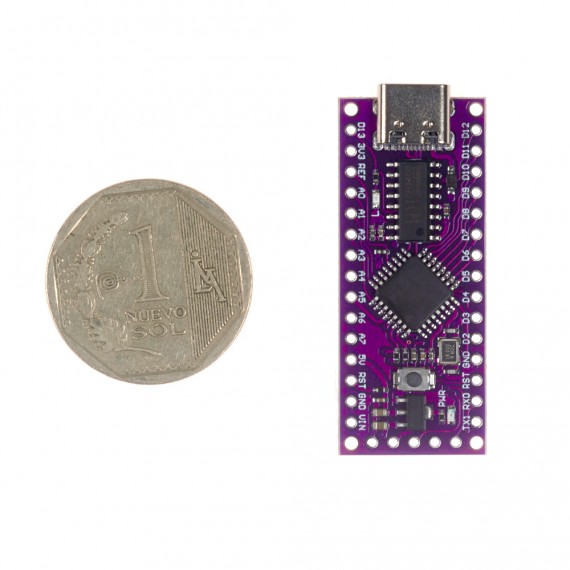

- Dimensiones: 18.5*43.2 mm
- Peso: 6.5 gramos
INSTRUCCIONES DE INSTALACIÓN DEL DRVER
- Descargar el driver: Driver CH430G. Extraerlo.
- El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a instalar.
- Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
- Conectar el Arduino Nano CH340G.
- Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)
INSTRUCCIONES DE ALIMENTACIÓN
La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:
- USB: Conector USB-C, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
- Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
- Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
