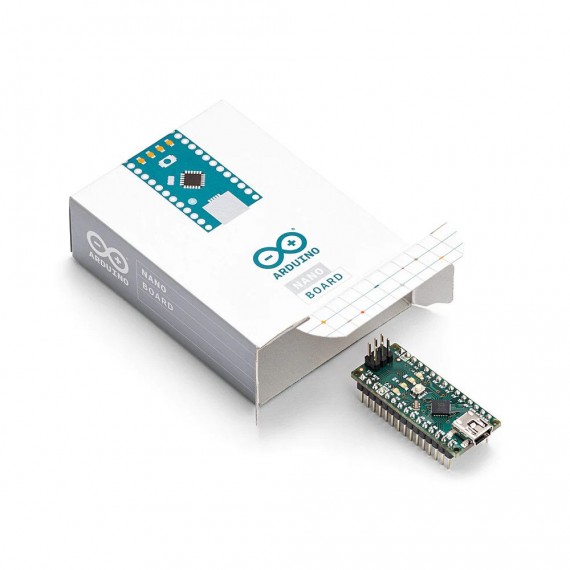

Un pequeño y muy potente Arduino, con las mismas funcionalidades que un Arduino UNO, especialmente diseñado para trabajar en un Protoboard.
INFO
Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible.

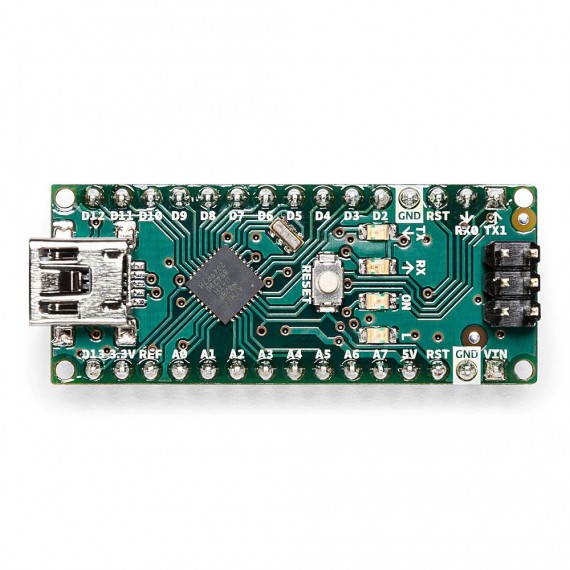

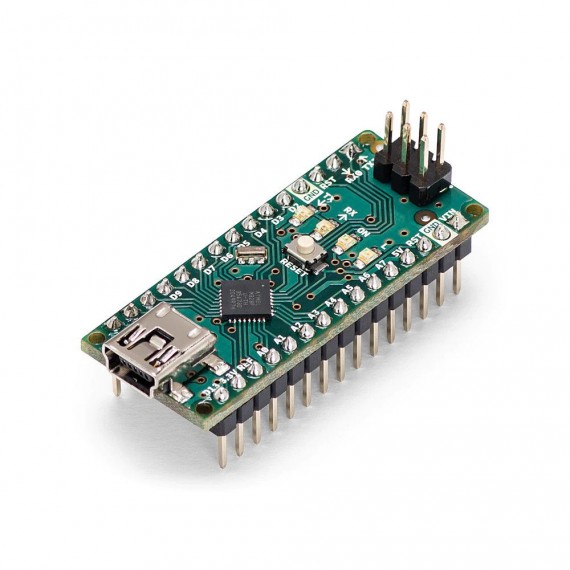

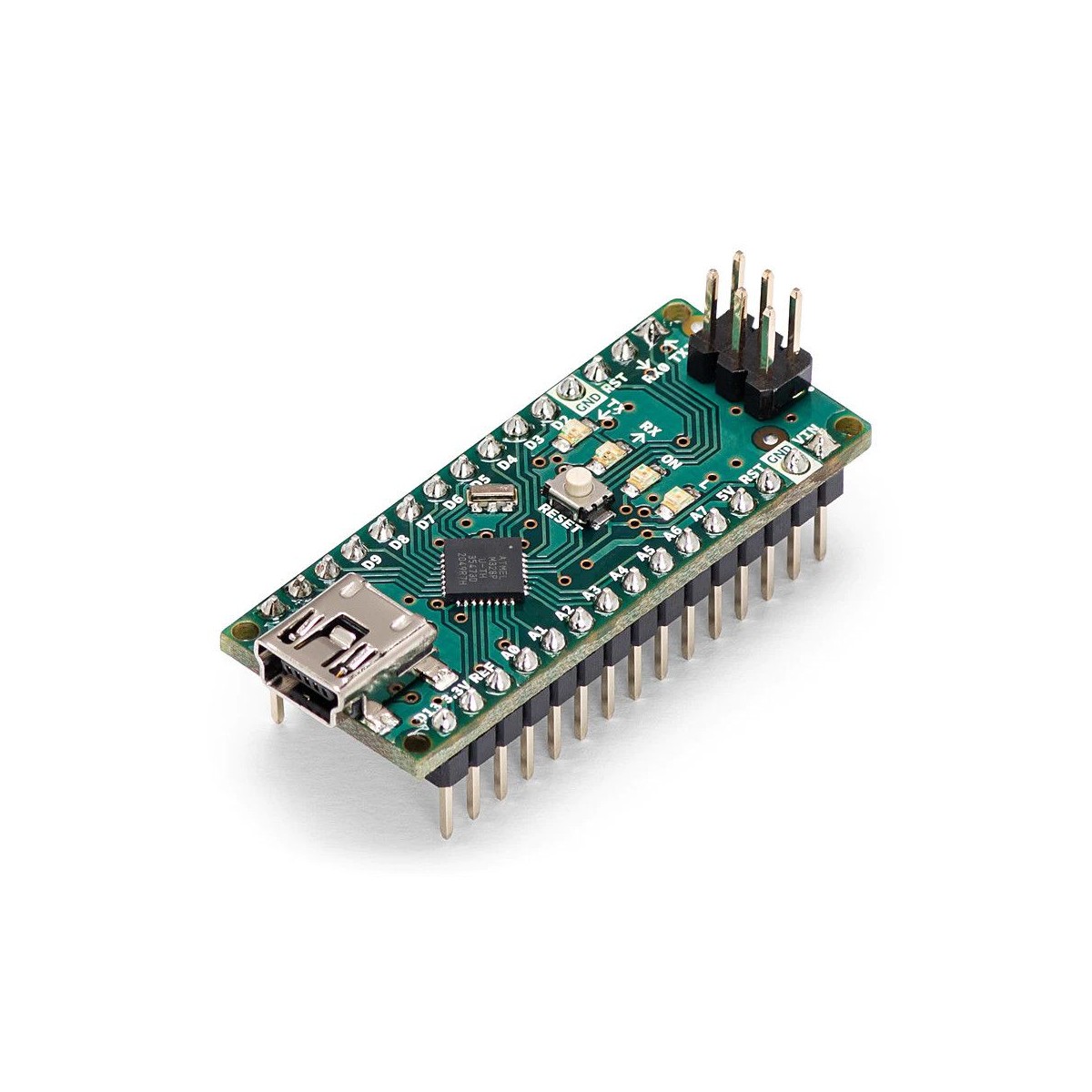

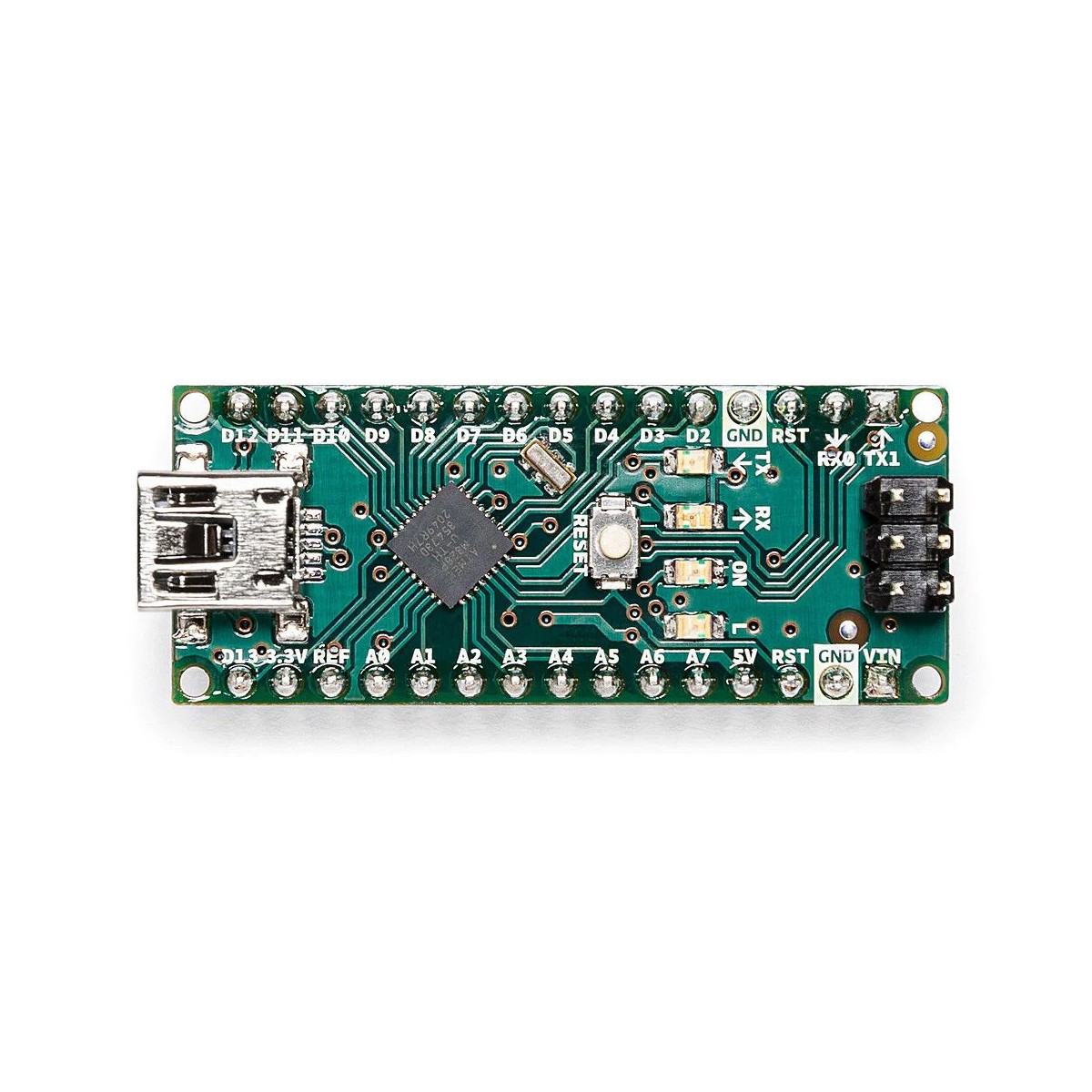

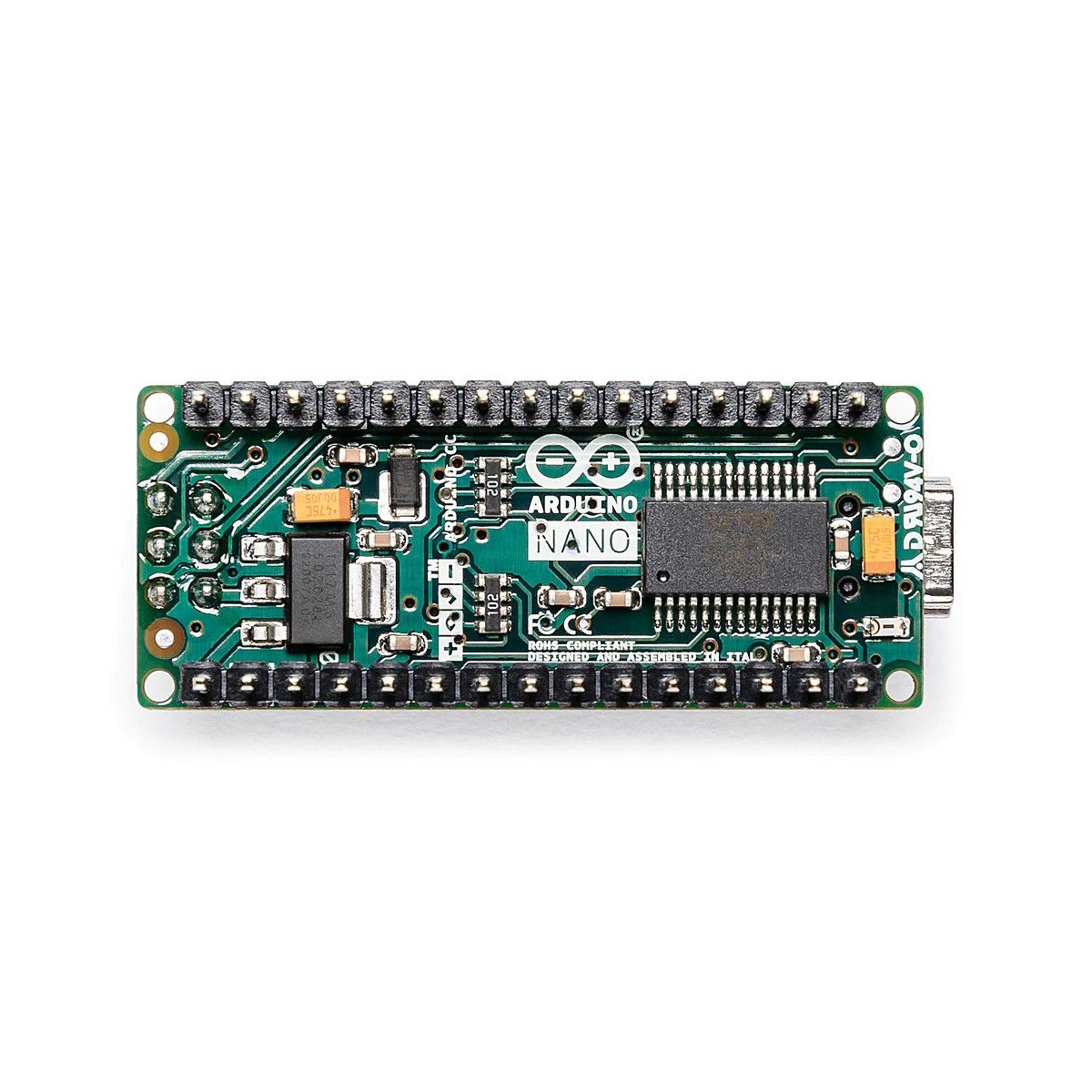

ARDUINO NANO es una pequeña y completa placa basada en el microcontrolador ATmega328P de Atmel. Posee el mismo microcontrolador que la tarjeta Arduino Uno, con la misma cantidad de pines digitales e incluso dos entradas analógicas adicionales. La tarjeta Arduino Nano fue diseñada para trabajar montada en Protoboard y asi facilitar el prototipado de los circuitos.

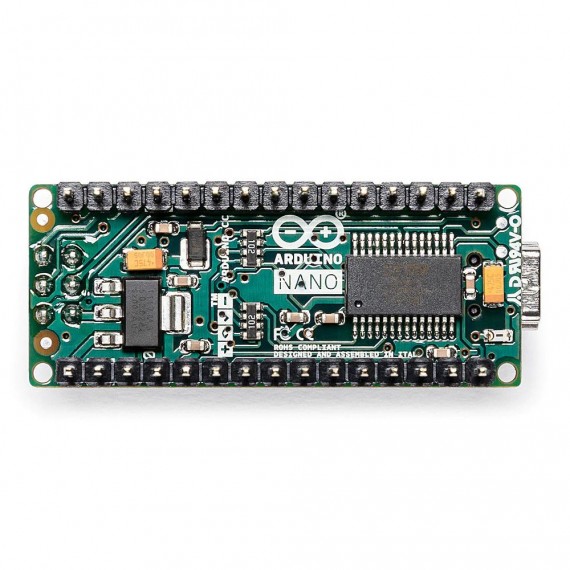

Esta modelo de Arduino utiliza el chip FTDI FT232RL para la comunicación USB-Serial con la PC. El conector USB es de tipo mini-USB, por lo que es necesario un Cable USB a mini-USB para su conexión a la PC. Los drivers del FTDI ya vienen incluidos en la instalación del IDE de Arduino.
ESPECIFICACIONES TÉCNICAS
- Microcontrolador: ATmega328P (8-bit)
- Chip USB: FTDI FT232RL
- Conector USB: mini-USB tipo B
- Voltaje de alimentación: 7V - 12V DC
- Voltaje nivel lógico I/O: 5V DC
- Pines digitales I/O: 14 (6 PWM)
- Entradas analógicas: 8 (6 pueden ser I/O digital)
- Corriente máx. por Pin I/O: 40mA
- Memoria FLASH: 32KB (2KB usados por el Bootloader)
- Memoria SRAM: 2KB
- Memoria EEPROM: 1KB
- Frecuencia de Reloj: 16MHz
- Salida de voltaje de 3.3V de ultra baja corriente(max. 1mA)
- Dimensiones: 18*45 mm
- Peso: 7 gramos
FUNCIONALIDADES PRINCIPALES
- RESET automático al subir un sketch
- LED azul (POW) en placa para indicar el encendido
- LED Verder (TX), Rojo (RX) y Naranja (L)
- Regulador de voltaje (5V) en placa
- Conector mini-B USB para programación y comunicación serial integrado en placa
- Conector ICSP para programación
- Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
- Pulsador de RESET en placa
- El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo
INSTRUCCIONES DE ALIMENTACIÓN
La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:
- USB: Conector Micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
- Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
- Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
