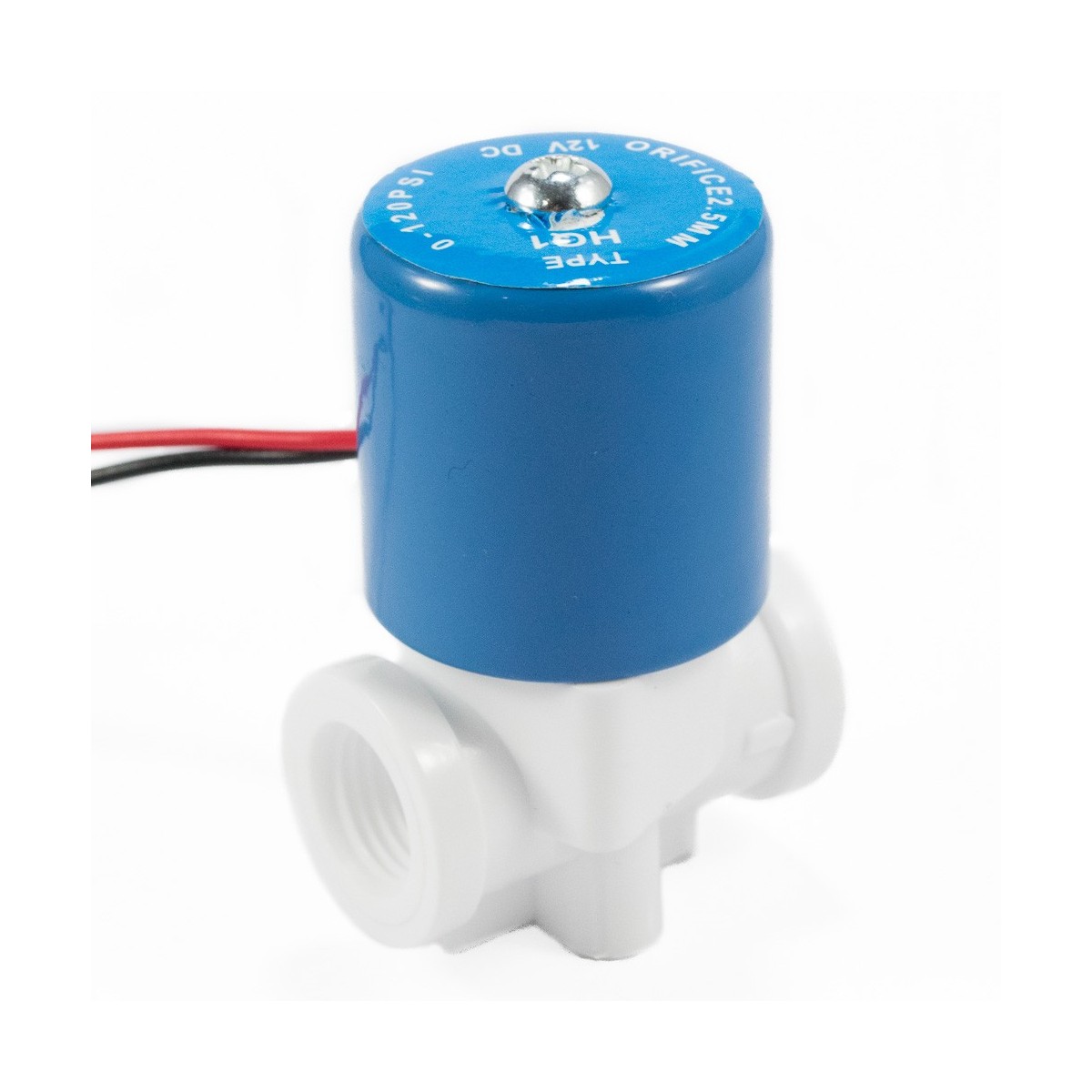

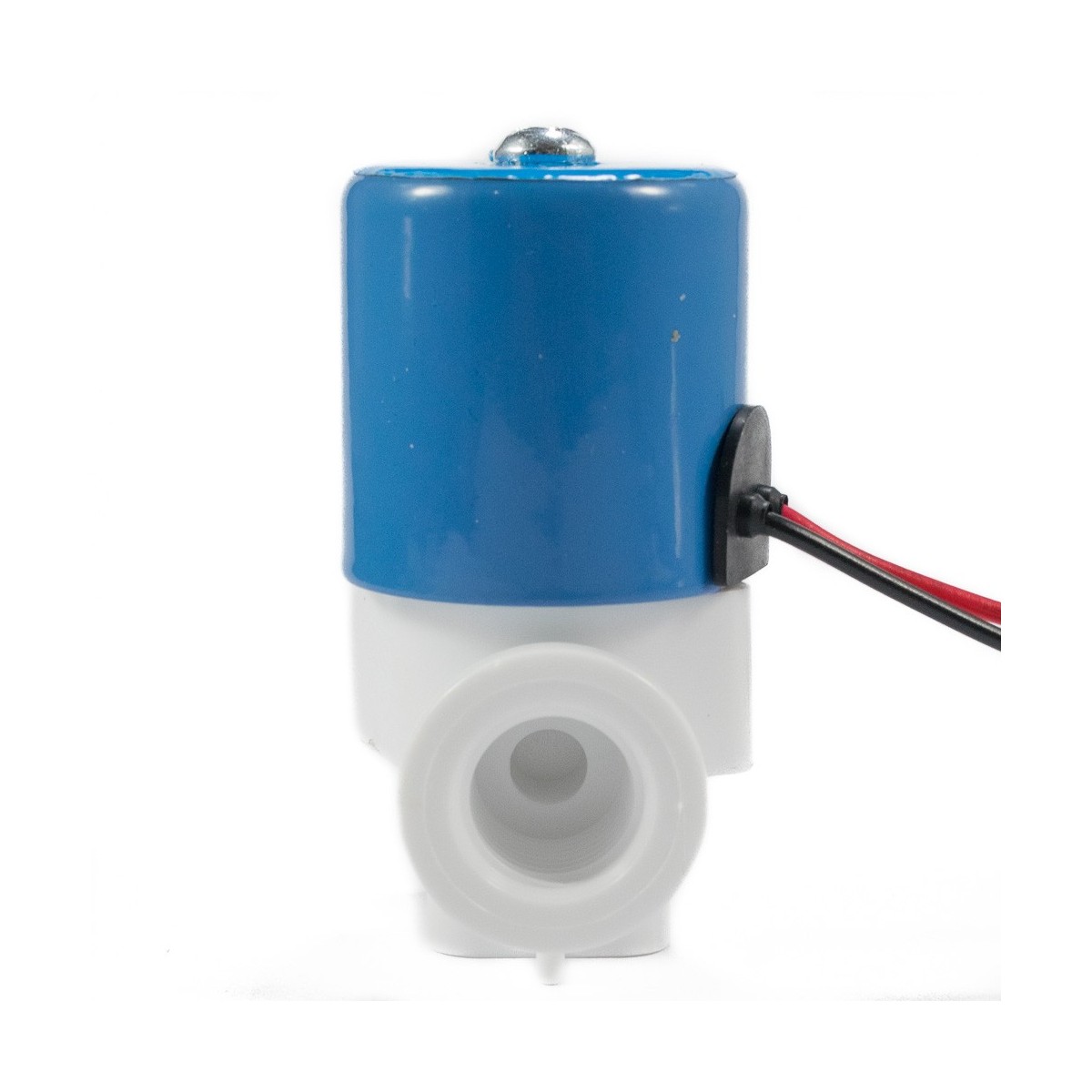

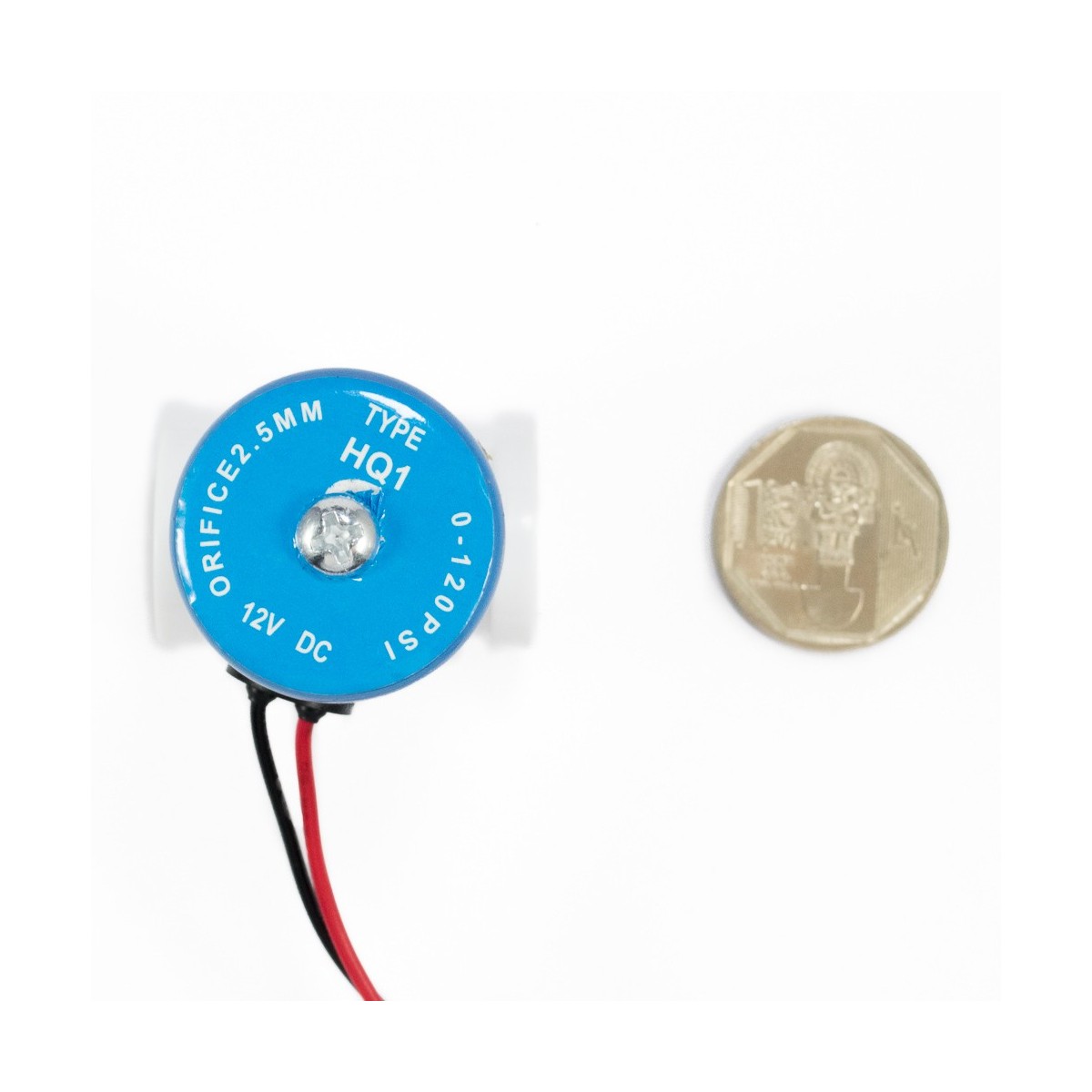

Válvula solenoide 12VDC/Baja Presión/Conector Roscado 1/4" (NC)

INFO

Controlar el flujo de agua en una tubería es ahora más sencillo con la ayuda de esta válvula solenoide. Las válvulas solenoides son un tipo de electroválvula todo/nada o abierto/cerrado. Tienen dos partes: el solenoide y el cuerpo de plástico.

El solenoide es un electroimán que al ser energizado se desplaza junto con el diafragma de la válvula y permite el paso del fluido. La válvula se mantiene abierta mientras el solenoide está energizado. Cuando no está alimentado un resorte se encarga de regresar la válvula a su posición de reposo, que en este caso es del tipo normalmente cerrada (NC).

El cuerpo de la válvula está fabricado en plástico con roscados hembra a ambos lados de G1/4" para conexión estándar BSPP/NPS (recta).

Para su control se puede utilizar un microcontrolador como Arduino, ESP8266 o un Raspberry Pi. Es necesario utilizar un driver de potencia entre el microcontrolador y la válvula, en este caso como el actuador de la válvula es un solenoide es suficiente con utilizar transistor o relay. Nuestra recomendación son los transistores TIP121 o el Módulo Mosfet, si se desea utilizar un relay se puede usar el Módulo Relay de 2 canales.

ESPECIFICACIONES TÉCNICAS

• Válvula solenoide 2/2 normalmente cerrada (NC)
• Voltaje de operación: 12V DC
• Corriente de operación: 0.3A
• Potencia consumo: 4W
• Tipo de válvula: Diafragma
• Temperatura de líquido de trabajo: 5ºC a 60ºC
• Presión de funcionamiento mínima: 0 MPa
• Presión de funcionamiento máximo: 0.8 MPa (8 Bar)
• Tiempo de respuesta (apertura): ≤ 0.15 s
• Tiempo de respuesta (cerrado): ≤ 0.3 s
• Conectores: Rosca hembra G1/4" BSPP/NPS (12.5mm)
• Adecuado para agua y fluidos de baja viscosidad
• Se puede utilizar en aplicaciones que usan solo la gravedad, no quiere presión mínima de funcionamiento
• Solenoide HQV1/HQ1
• Dimensiones: 65*40*30 mm
• Peso: 109 gramos

APLICACIONES

• Domótica
• Automatización Industrial
