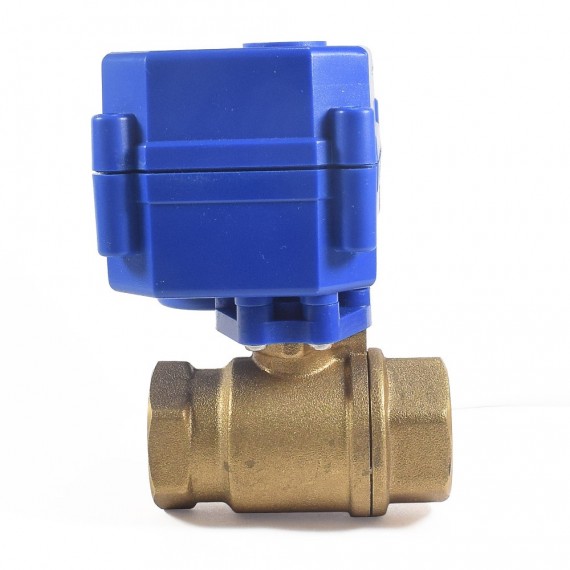

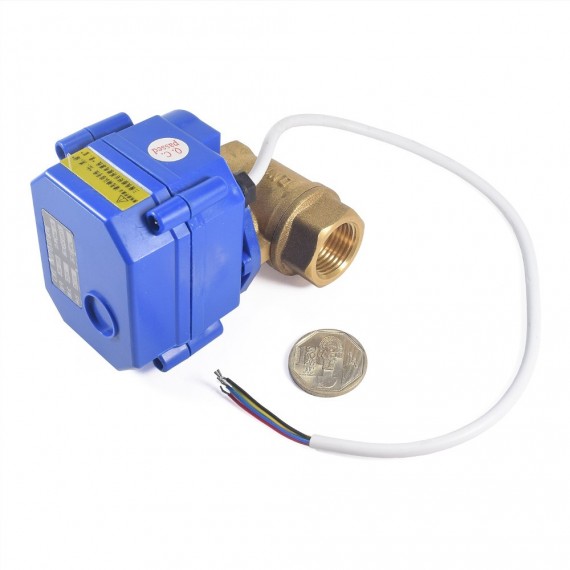

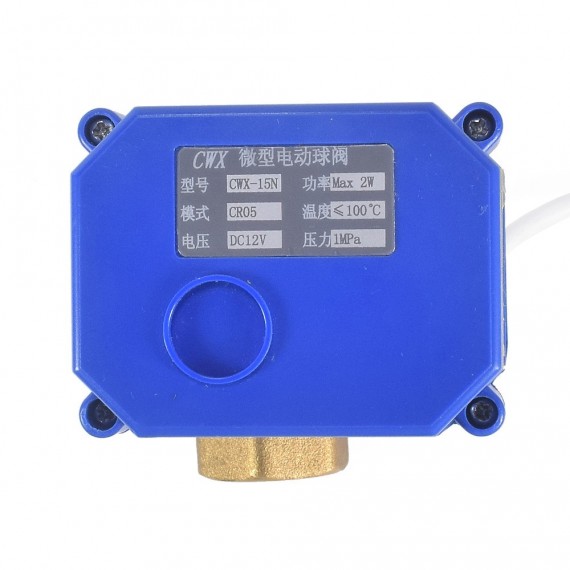

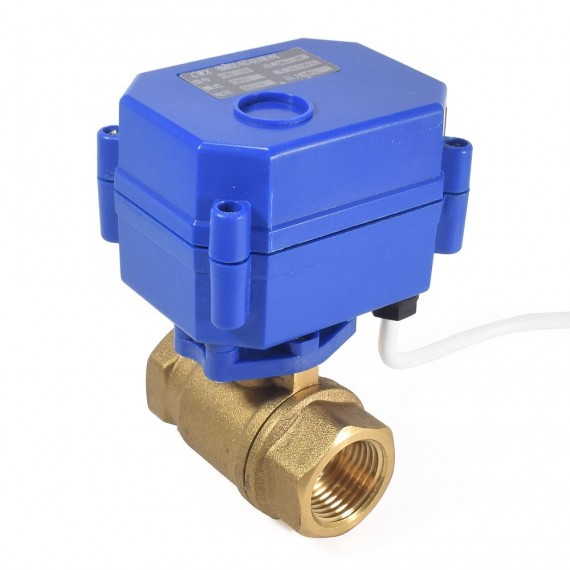

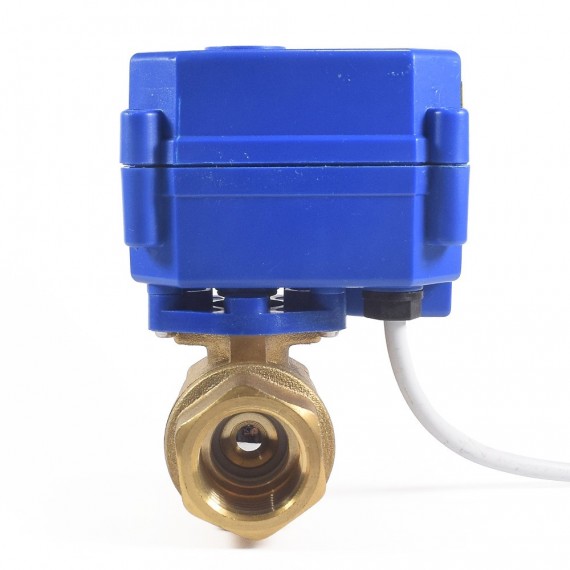

Válvula motorizada CR-05 1/2" 12VDC con retroalimentación

#SKU: 000261

Válvula motorizada ideal para proyectos de domótica, no necesita de presión mínima ni de alimentación permanente como las válvulas solenoide. Motor DC interno de 12VDC.

Lee masShow less
S/ 150,00
En stock
A lista de deseos
Descripción

INFO

Controlar la apertura o cerrado en una tubería es ahora más sencillo con la ayuda de esta válvula. Válvula motorizada de 12VDC, cuerpo de bronce, conexión de rosca 1/2", puede trabajar como tipo normalmente cerrada(NC) y normalmente abierto(NO), no necesita presión mínima de funcionamiento. Es ideal para aplicaciones donde se busca mantener un estado(abierto o cerrado) por periodos largos, como: llave principal de agua, tanque elevado, pozo cisterna.

El equipo está integrado por dos partes principales: la válvula de bronce y el bloque electrónico. El bloque electrónico posee un pequeño motor DC que unido a una caja reductora entrega el torque necesario para la apertura o cerrado de la válvula. El consumo de energía es mínimo, pues solo consume energía en el cambio de estado (mientras el motor está en funcionamiento: abriendo o cerrando la válvula), más no en un estado estable. Esto es una clara ventaja con respecto a las válvulas solenoide que necesitan estar permanentemente alimentadas para mantener la apertura o cerrado de la válvula. Dentro del bloque electrónico se encuentran también los fines de carrera que son de gran utilidad, pues permiten conocer si la válvula está completamente abierta o cerrada y así dejar de alimentar el motor DC. Además de esa forma podemos tener una señal de retroalimentación y conocer con seguridad la posición final de la válvula(totalmente abierto/cerrado). El cuerpo de la válvula está fabricado en bronce con roscados para conexión estándar. No requiere de presión mínima para su funcionamiento a diferencia de las válvulas solenoide con diafragma.

Para su control se puede utilizar un microcontrolador como Arduino o un ESP8266/ESP32 y utilizar un protocolo de comunicación para el control a distancia, como: Wifi, RF, RS-485, Z-wave, etc. Es necesario utilizar un driver de potencia entre el microcontrolador y la válvula, en este caso como el actuador de la válvula es un motor DC que debe girar en 2 sentidos es necesario utilizar un puente H. Nuestra recomendación son los puente H: L298NTB6612FNGMX1508.

Otro modelo de válvula motorizada parte de la misma familia es el modelo: CR-04, que solo utiliza 2 cables para la conexión y es de tipo NC(normalmente cerrado).


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 12V DC
  • Consumo corriente: 80 mA
  • Sensores de final de carrera: (abierto/cerrado)
  • Diámetro Tubería: 1/2" (15mm)
  • Rosca: BSPP/BSPT Hembra (NO NPT)
  • Cable de 0.5m de longitud
  • Cableado CR-05: 5 cables
  • Tiempo de apertura/cerrado: 5 segundos
  • Fluidos de trabajo: Agua, aceite, combustible
  • Temperatura de líquidos: 5-100°C
  • Presión Máx: 1.0 MPa (10 Bar)
  • No requiere de presión mínima para su funcionamiento
  • Material cuerpo: Bronce
  • Dimensiones: mm
  • Peso:

CONEXIÓN

  • Amarillo: Abre cuando conectado a +12V
  • Azul: Cierra cuando conectado a +12V
  • Negro: Común final de carrera
  • Verde: Final de carrera Abierto
  • Rojo: Final de carrera cerrado

APLICACIONES

  • Automatización Industrial (actuador para control de nivel, dosificación)
  • Domótica (control de tanques de agua, consumo de agua)
  • Climatización

Lee masShow less
