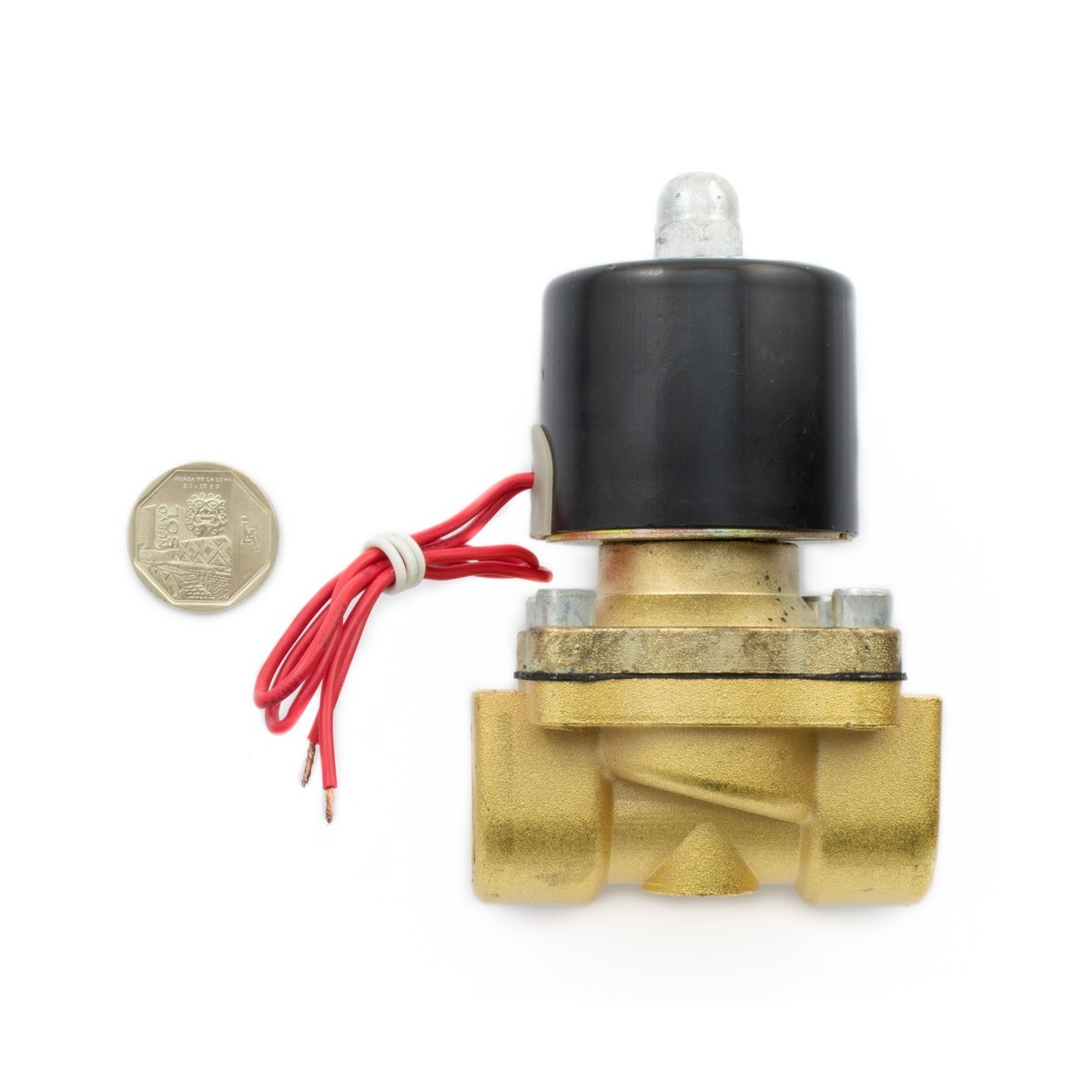

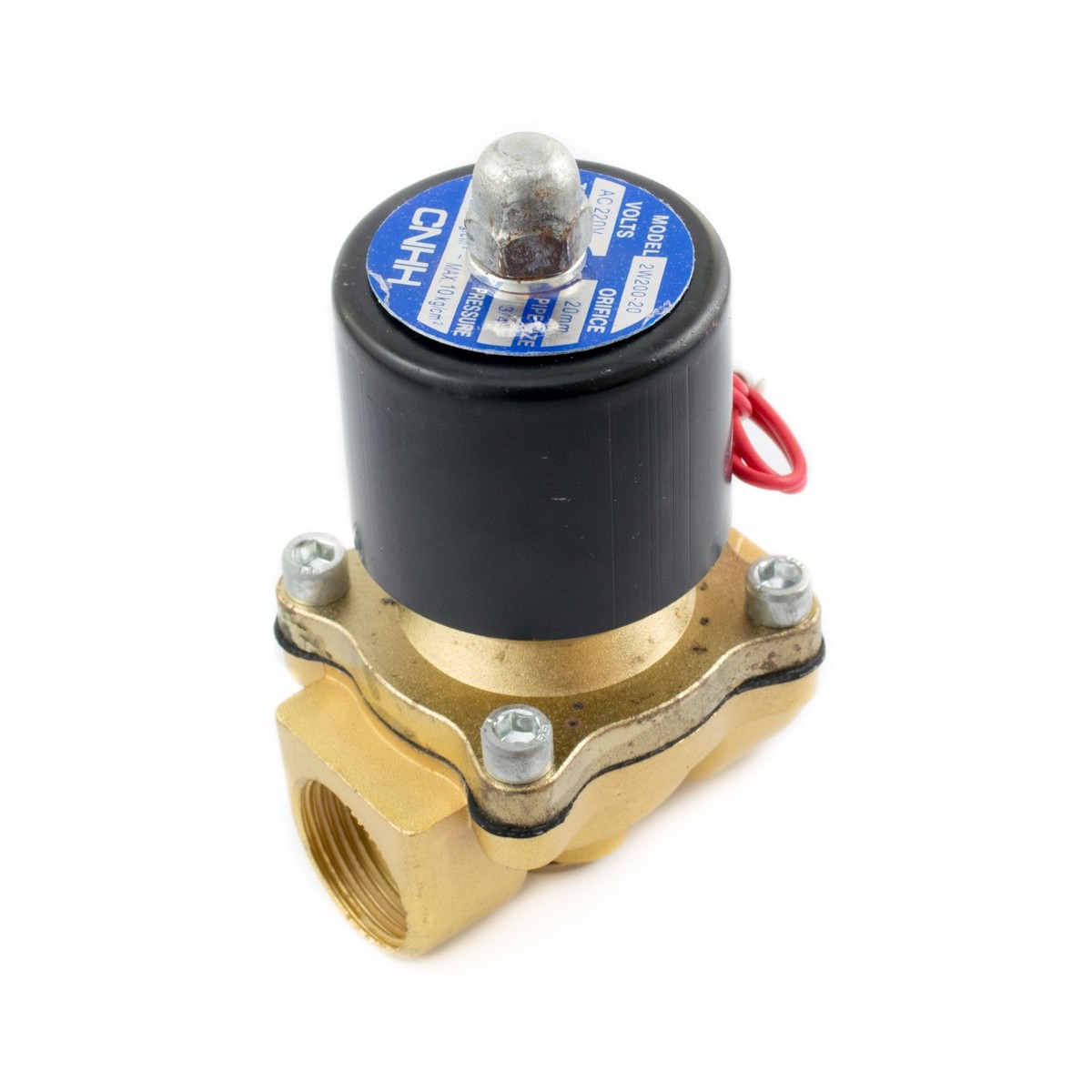

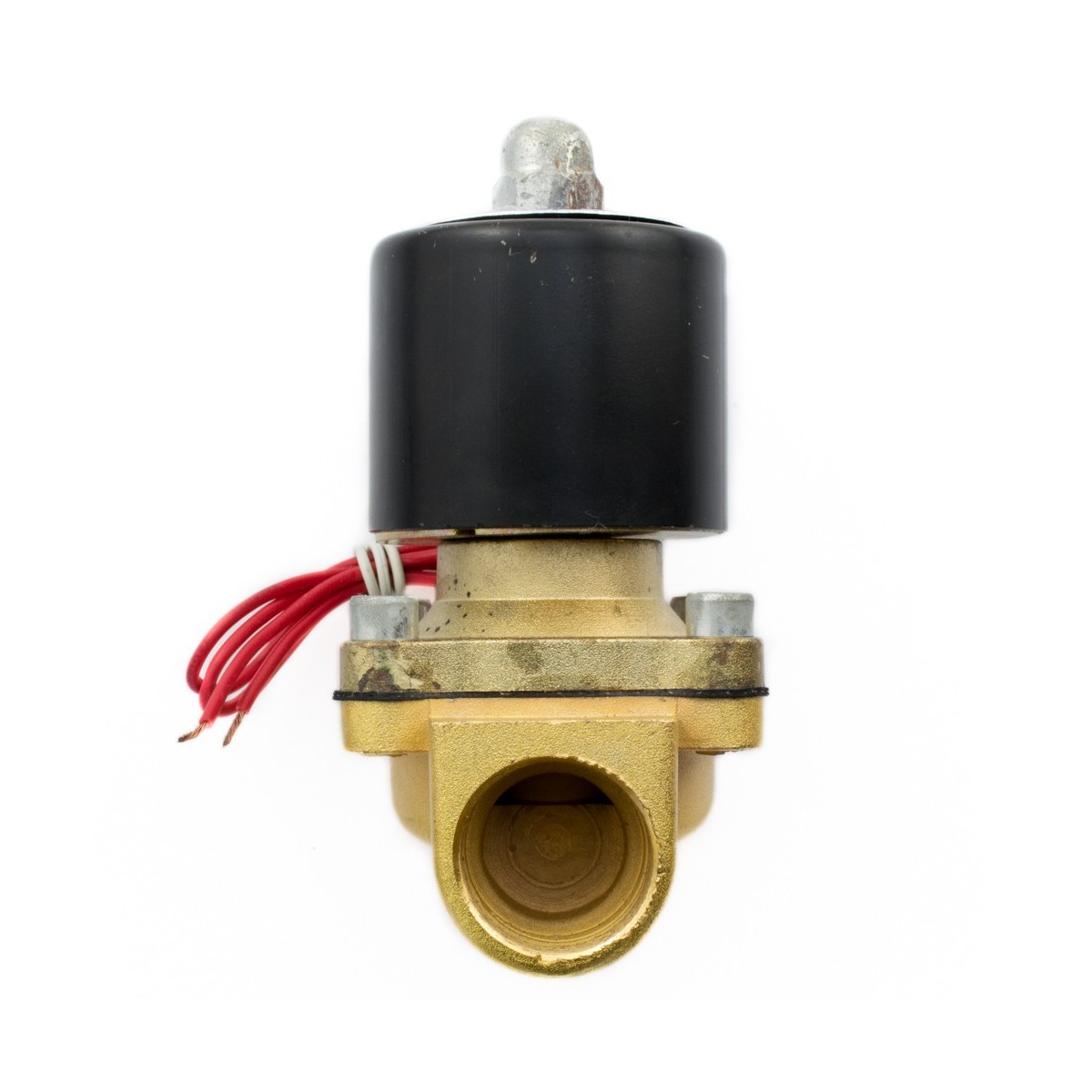

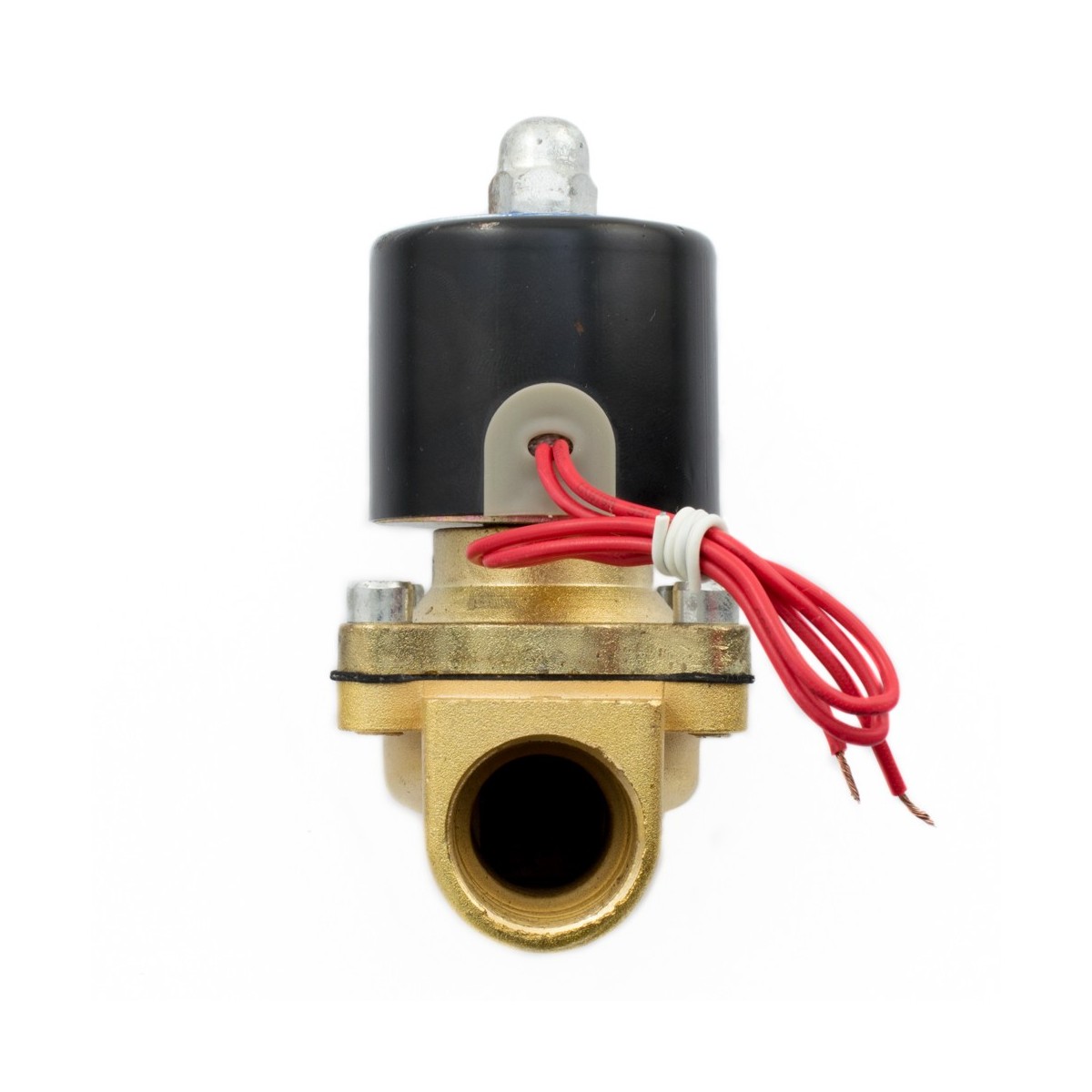

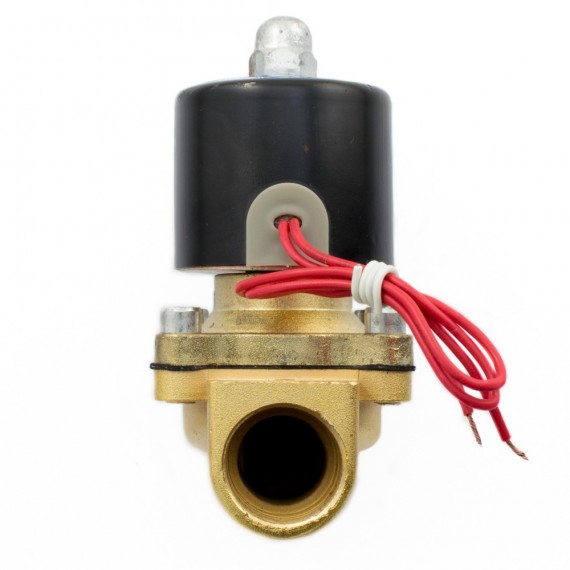

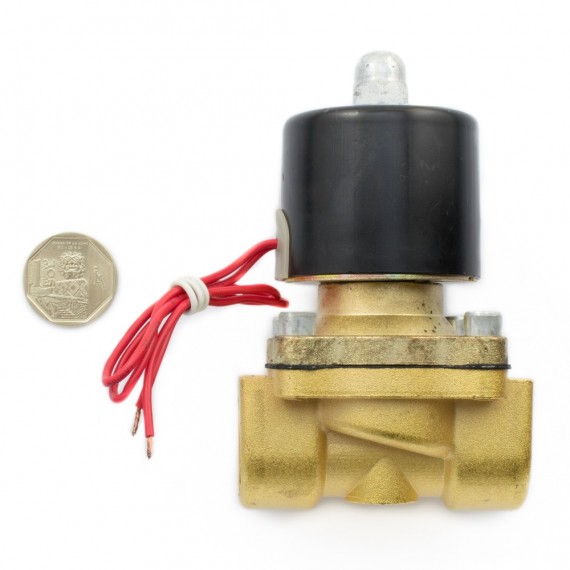

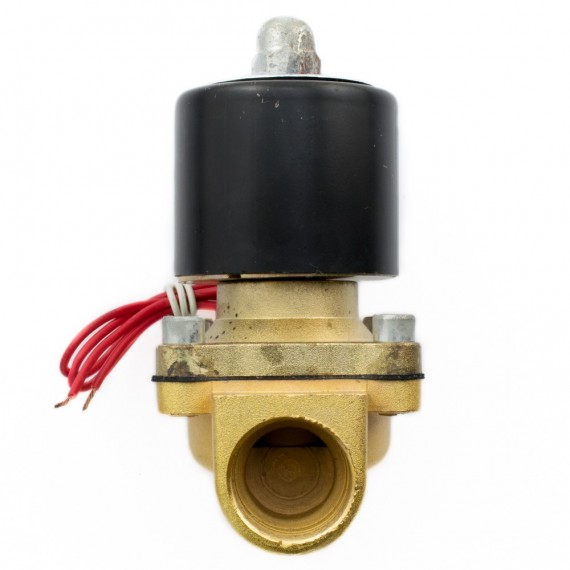

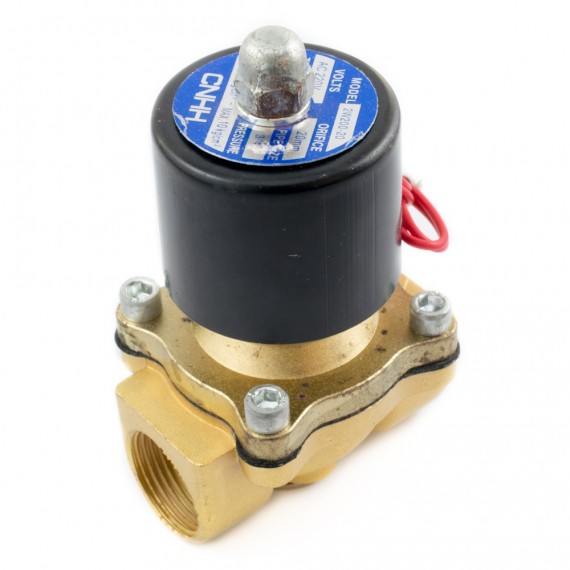

Permite controlar el paso de agua, no necesita una presión mínima para funcionar. Conector roscado 3/4" hembra. Solenoide 220VAC. Válvula tipo normalmente cerrada(NC).
INFO
Controlar el flujo de agua en una tubería es ahora más sencillo con la ayuda de esta válvula solenoide. Esta válvula solenoide es un tipo de electroválvula todo/nada o abierto/cerrado. Posee dos partes: el solenoide y el cuerpo metálico. El solenoide es un electroimán que al ser energizado se desplaza junto con el diafragma de la válvula y permite el paso del fluido. En esta válvula el electroimán actúa directamente sobre el diafragma por lo que no necesita una presión mínima de funcionamiento. La válvula se mantiene abierta mientras el solenoide está energizado. Cuando no está alimentado un resorte se encarga de regresar la válvula a su posición de reposo, que en este caso es del tipo normalmente cerrada (NC).
La válvula solenoide 2W-200-20 AC220 posee conexiones roscadas hembra de 3/4", trabaja directamente a 220VAC por lo que no es necesario utilizar una fuente de alimentación adicional para la válvula. Ideal para uso con agua y líquidos de baja viscosidad. Este tipo de válvulas no están hechas para aplicaciones alimentarias, el material del cuerpo es una aleación de latón (cobre y zinc) y con sello de caucho de NBR, así que puede ser usado con cualquier líquido que no dañe el sello de NBR.
Controlar la válvula es muy sencillo con la ayuda de un microcontrolador y un driver de potencia. El uso del driver entre el microcontrolador y la válvula es necesario pues la corriente y voltaje de la válvula son mayores a los usados por el microcontrolador. Los microcontroladores que podemos usar son: Arduino, Pic, Raspberry Pi o un Módulo ESP8266 (Wemos, NodeMCU). En cuanto al driver de potencia recomendamos utilizar Módulo Relay o Módulo SSR. Además podemos agregar a nuestro proyecto un protocolo de comunicación para el control a distancia, como: Wifi, RF, RS-485, Z-wave, etc y de esa forma manejar nuestro sistema desde el celular o internet.
ESPECIFICACIONES TÉCNICAS
- Voltaje de operación: 220VAC
- Diámetro de rosca: PT3/4"
- Material: Cuerpo de Latón con sello de caucho NBR
- Abertura de flujo 20mm
- Presión máxima: 0.98Mpa (9.8bar = 10Kg/cm2)
- Temperatura de funcionamiento: -5º - 80º C
- Diferencia de presión de trabajo: 0 - 1 MPa
- Normalmente Cerrada (NC)

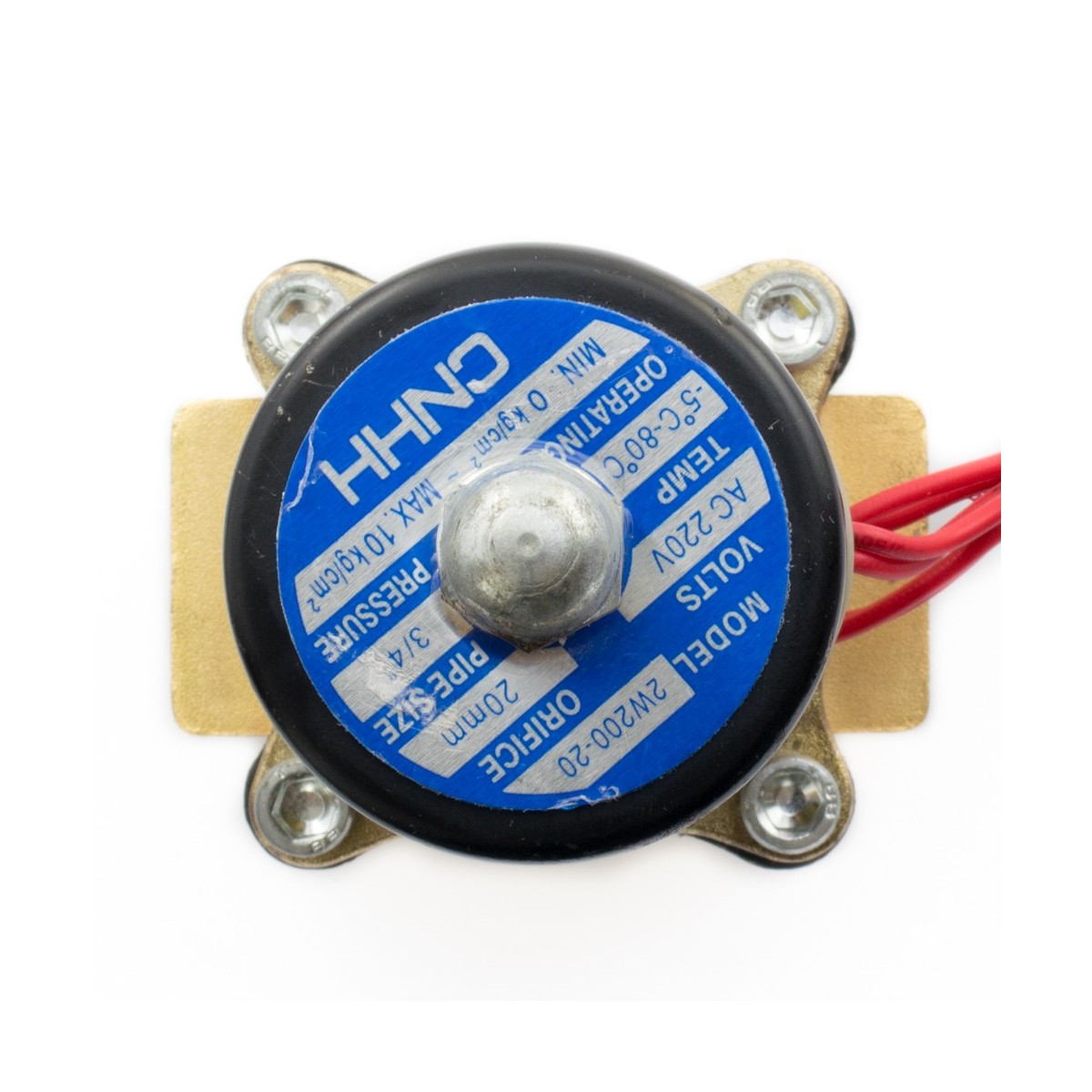

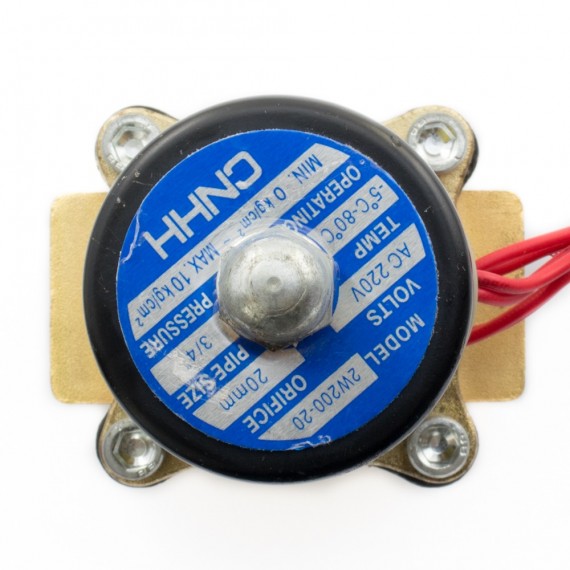

- Modelo: 2W-200-20 AC220
- Factor de flujo (Cv factor): 7.6
- Viscosidad del líquido: menor a 20CTS
APLICACIONES
- Domótica
- Automatización Industrial
