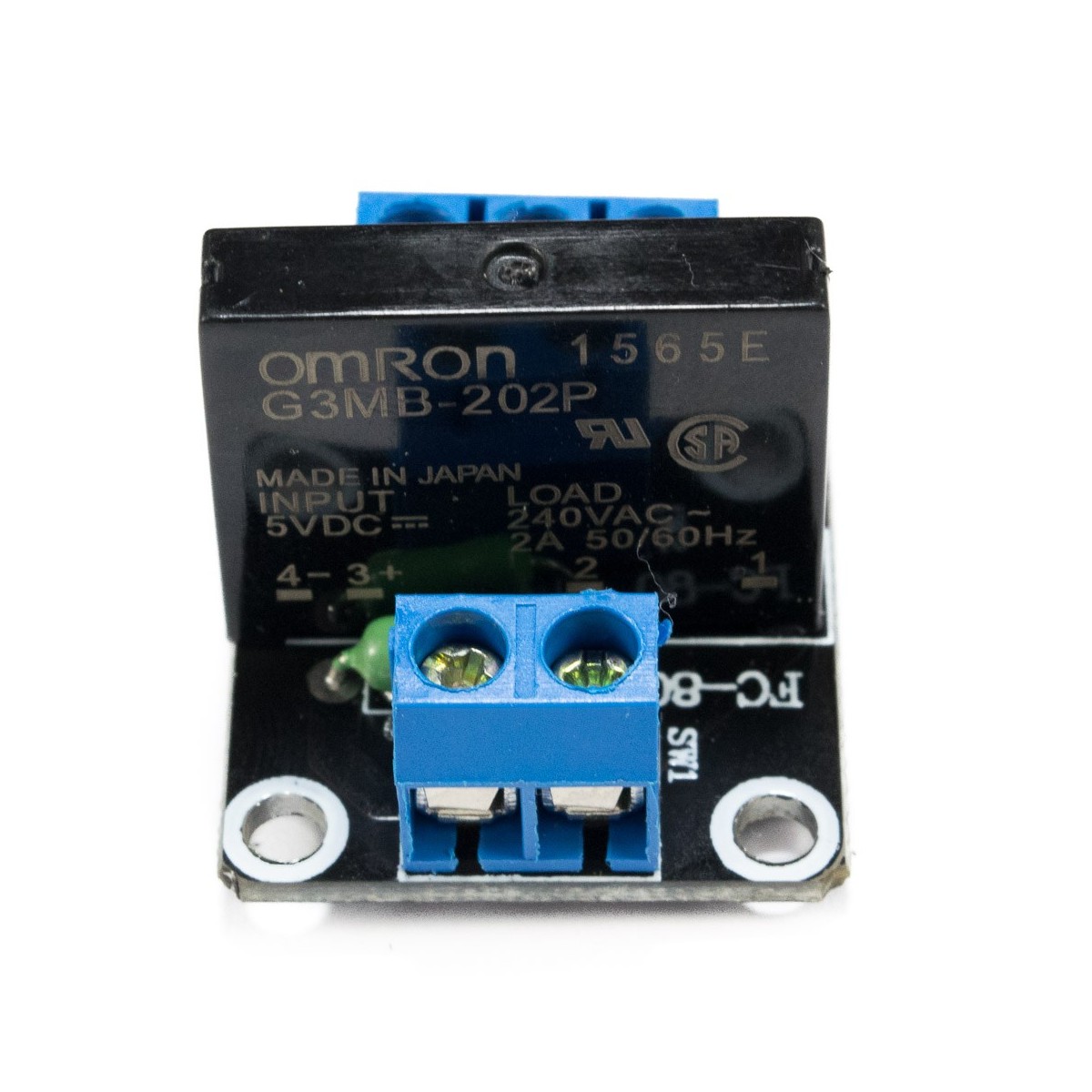

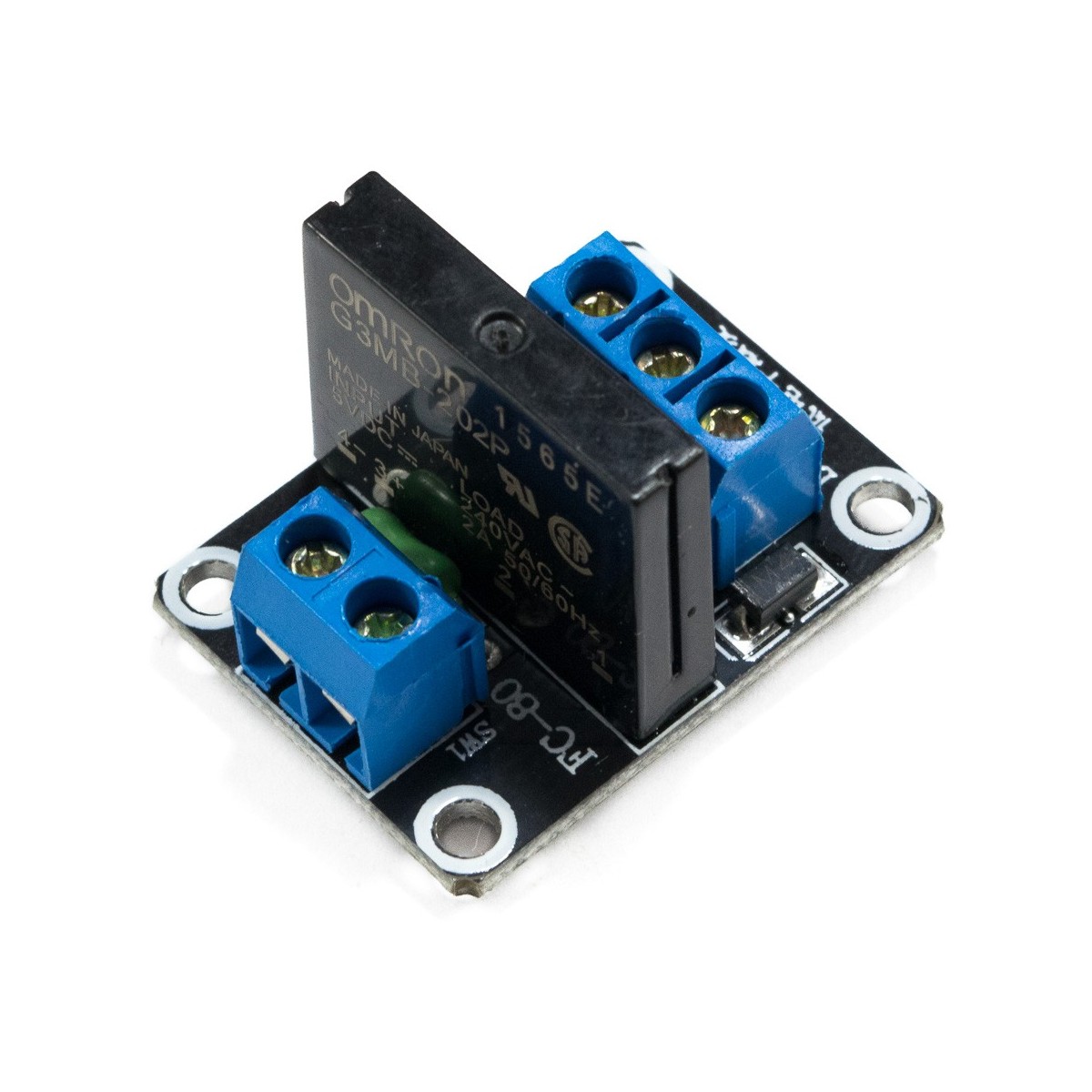

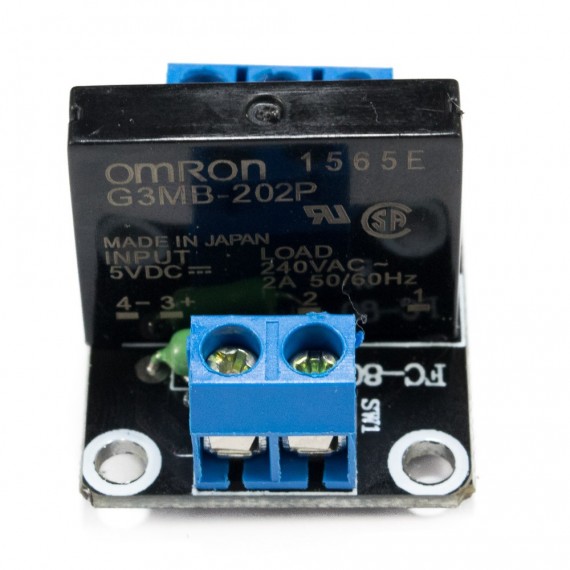

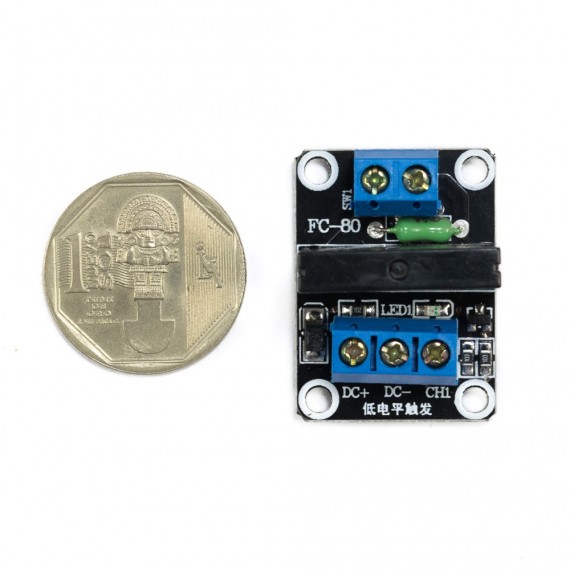

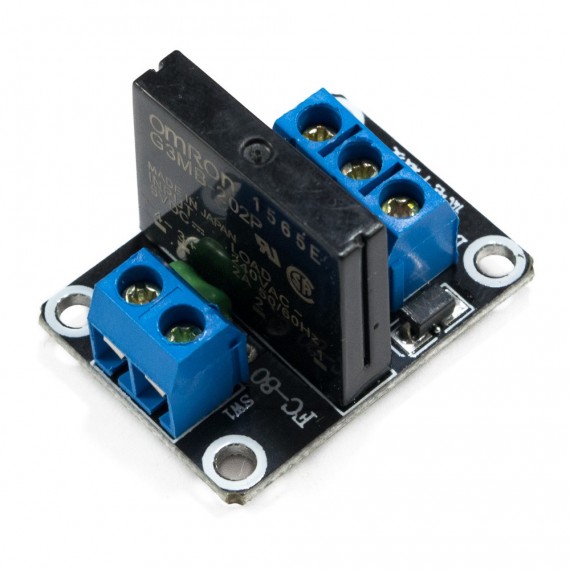

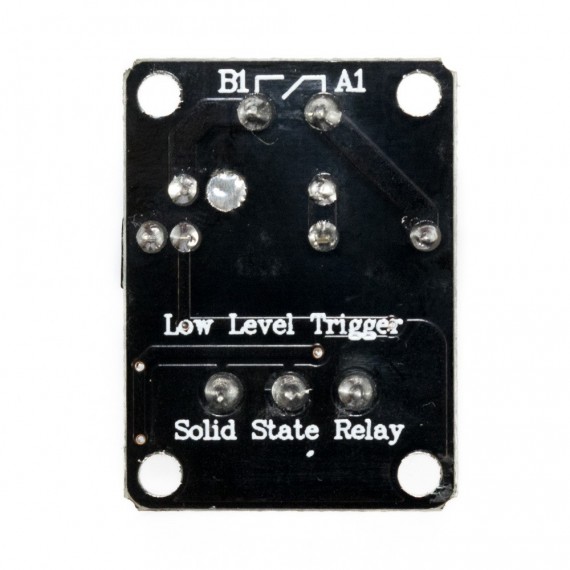

Módulo Relay SSR 1CH 5VDC

#SKU: 000338

El módulo SSR te permite controlar el encendido/apagado de equipos de corriente alterna como electrodomésticos. Funciona perfectamente con Arduino, Pic o cualquier otro sistema digital.

Lee masShow less
S/ 10,00
En stock
A lista de deseos
Descripción

INFO

Dentro de la gran variedad de proyectos que podemos realizar con Arduino, uno de los temas más interesantes es la Automatización del hogar; donde normalmente se controlan equipos de corriente alterna (220VAC), los cuales no pueden ser manejados directamente con Arduino. En estos casos es necesario utilizar Relays o Reles, estos permiten controlar cargas de alto voltaje con una señal pequeña.

Los Relay de estado solido o SSR (Solid State Relay) son una evolución de los clásicos relay de tipo electromecánico. El funcionamiento interno de un SSR es el siguiente: cuando se aplica un voltaje de control en la entrada del SSR, se activa un Led interno que ilumina y activa un fototransistor o fotodiodo, permitiendo el paso de corriente, que a su vez activa un Tiristor (Triac) que es el dispositivo que finalmente permite el paso de corriente en la carga. El aislamiento óptico por optoacoplador (led + fototransistor) permite que el circuito de control (Arduino) esté aislado eléctricamente de la carga (aislamiento galvánico).

Los SSR tiene diversas ventajas sobre los relays electromecánicos: un menor tiempo de respuesta, mayor tiempo de vida, no tiene componentes móviles, aislamiento eléctrico óptico. El SSR del modulo es fabricado por OMRON con la más alta calidad y con capacidad para una carga de hasta 240VAC/2A. Diseñado para ser compatible con sistemas de 5V como Arduino o Pic y también con sistemas de 3.3V como Raspberry Pi.


ESPECIFICACIONES TÉCNICAS

  • Modelo SSR: OMRON G3MB-202P-DC5
  • Voltaje de Alimentación: 5V DC
  • Corriente de trabajo: 12.5 mA
  • Voltaje de control: ON (0V-1.5V) OFF (2.5V-5V)
  • Voltaje de la Carga: 240VAC máx.
  • Corriente de la carga: 2A máx.
  • Nº de Relays: 1
  • Salida tipo Normalmente Abierto (NO)
  • Tiempo de acción: 1 ms
  • SSR con Cruce por Cero

Lee masShow less
Detalles del producto
000338
