Válvula Netafim AquaNet Plus, con solenoide tipo latch que solo necesita energía cuando al abrir o cerrar. Ideal para controlar grandes volúmenes de agua
INFO

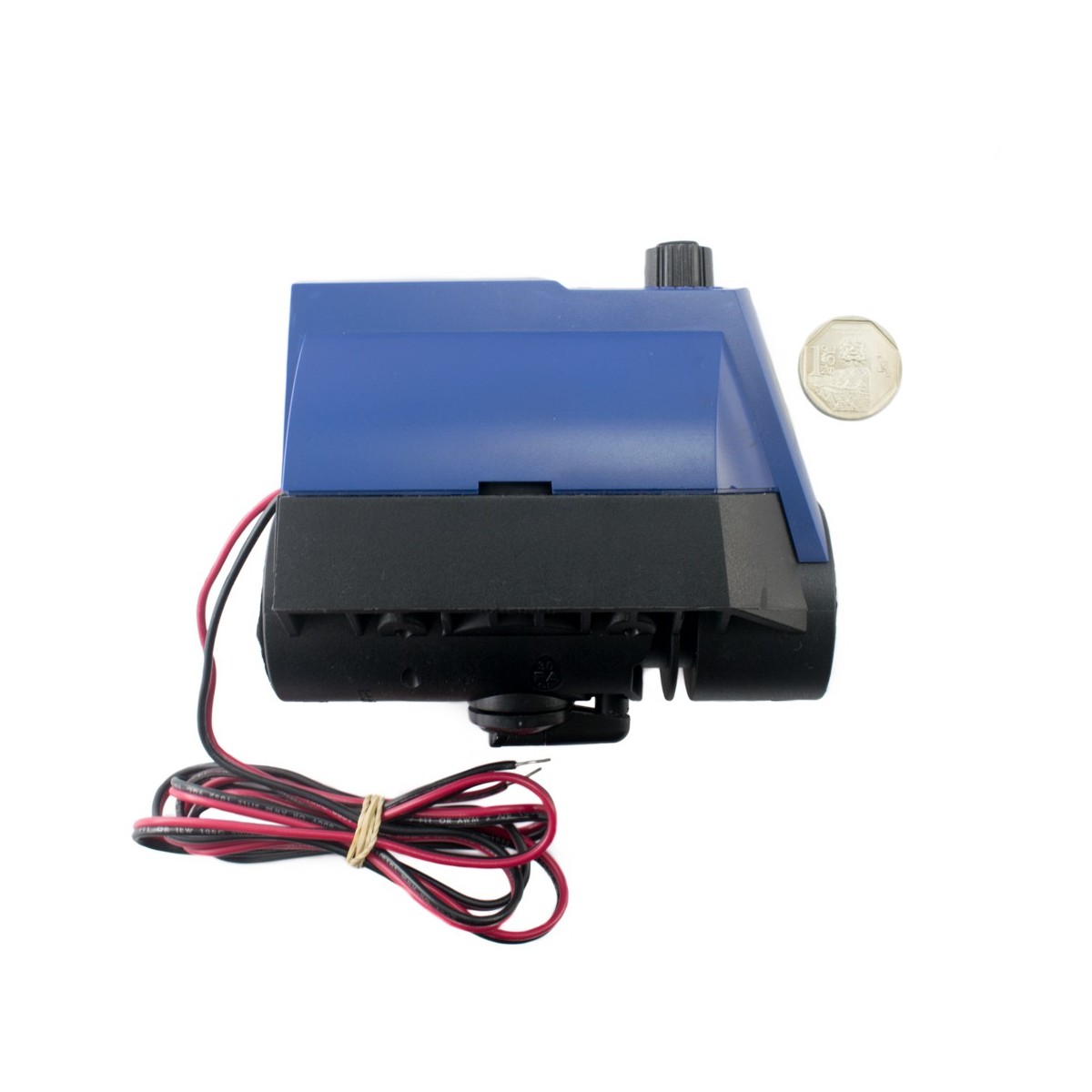

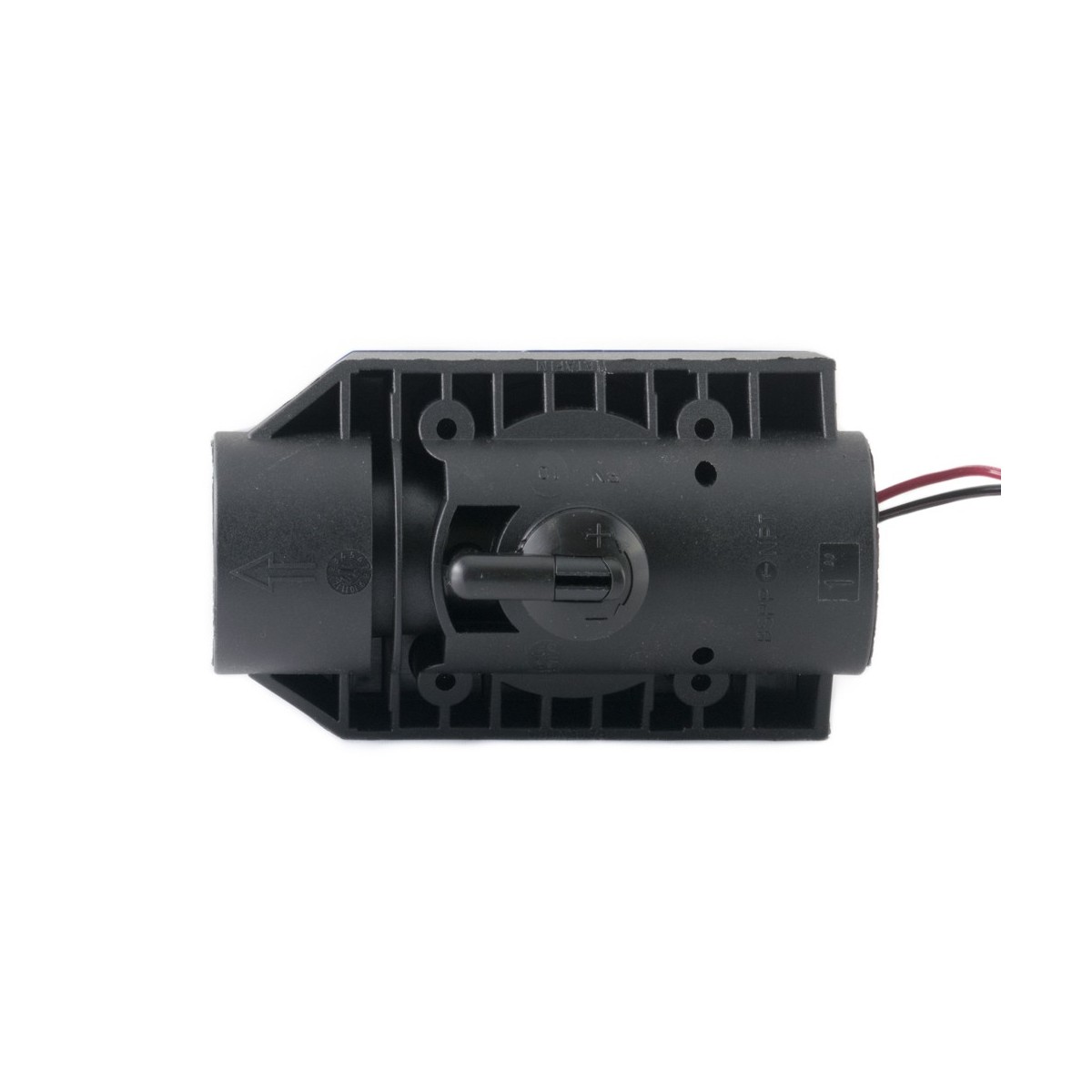

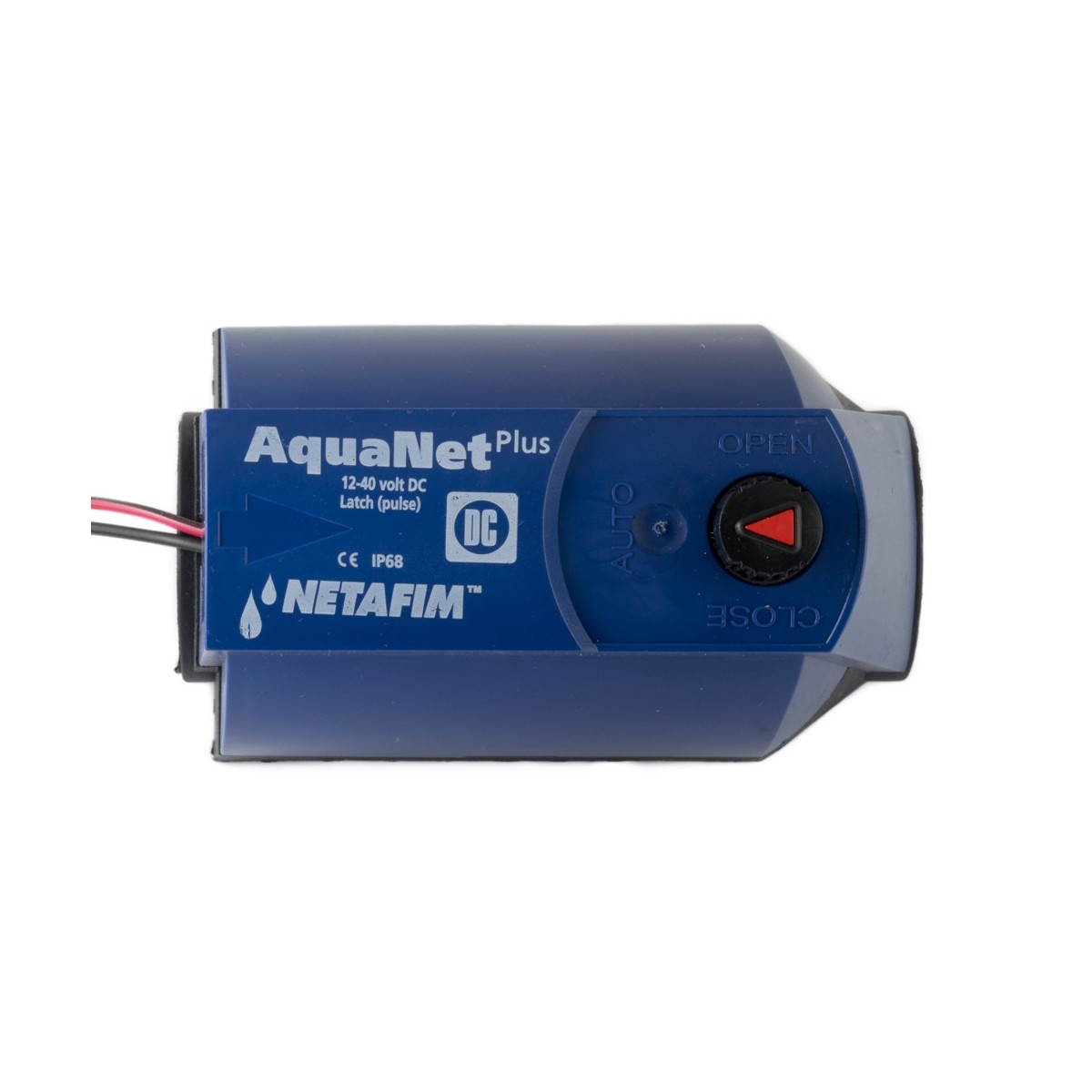

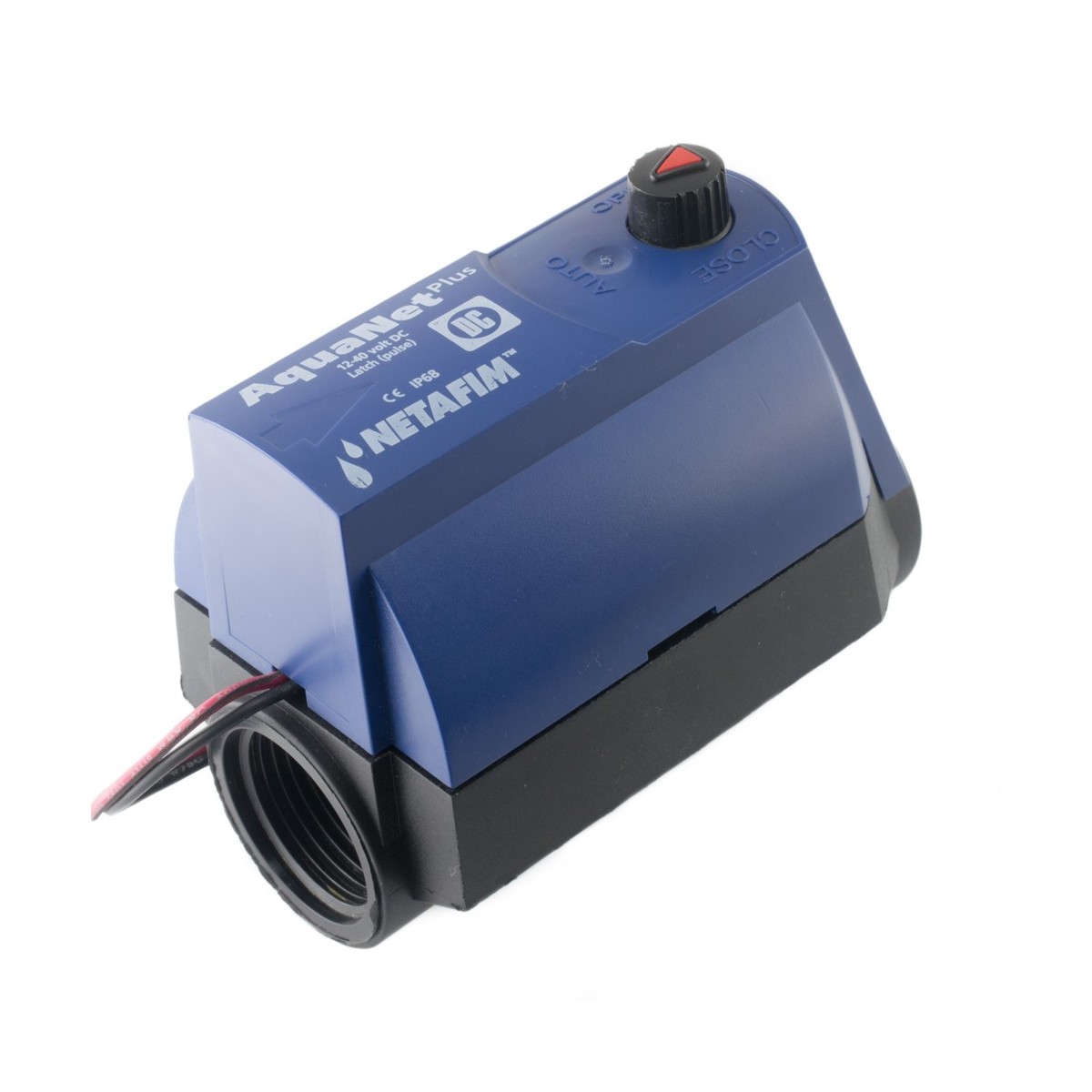

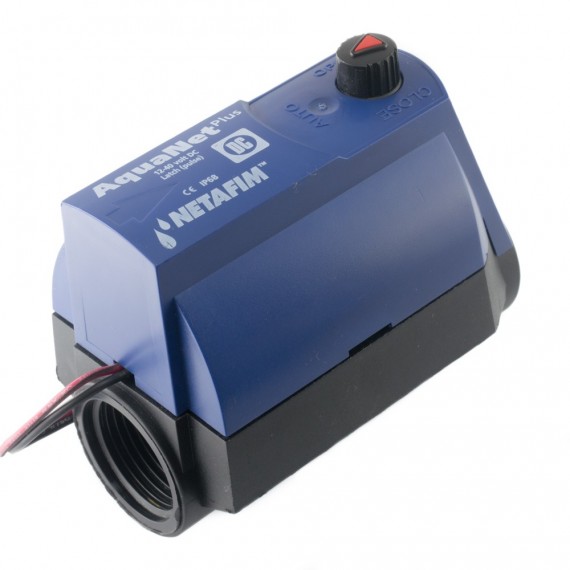

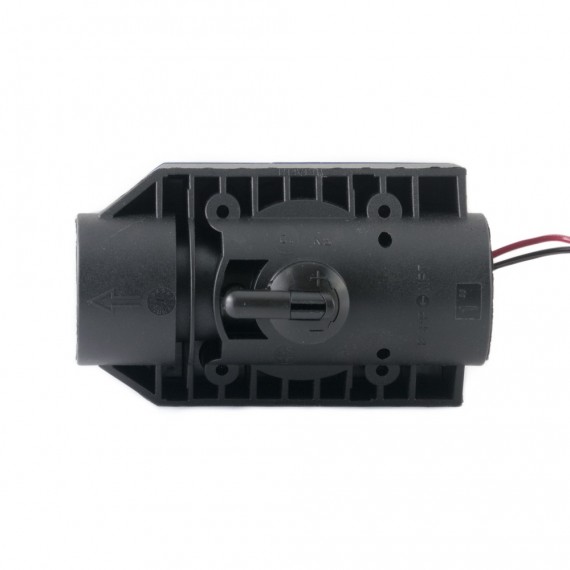

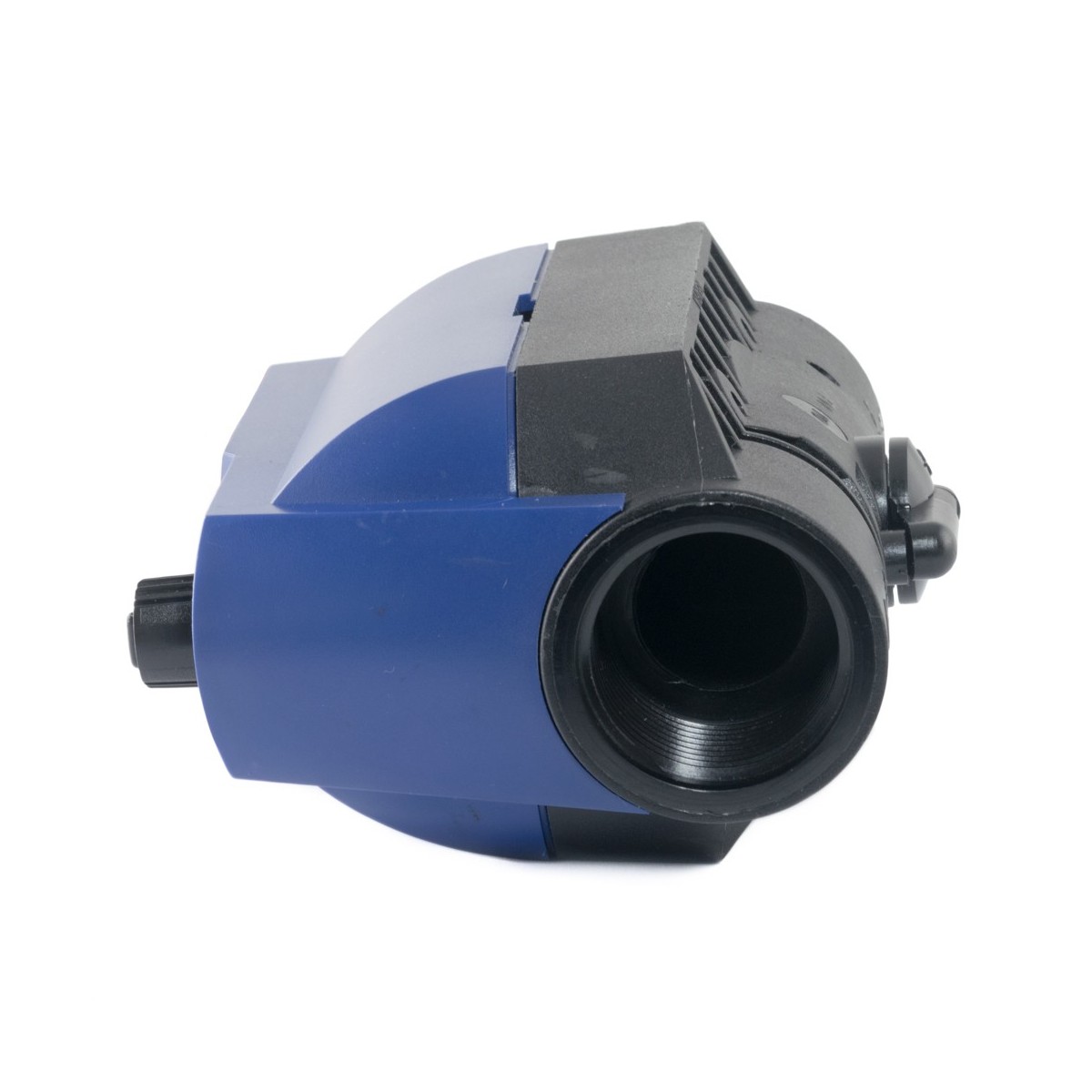

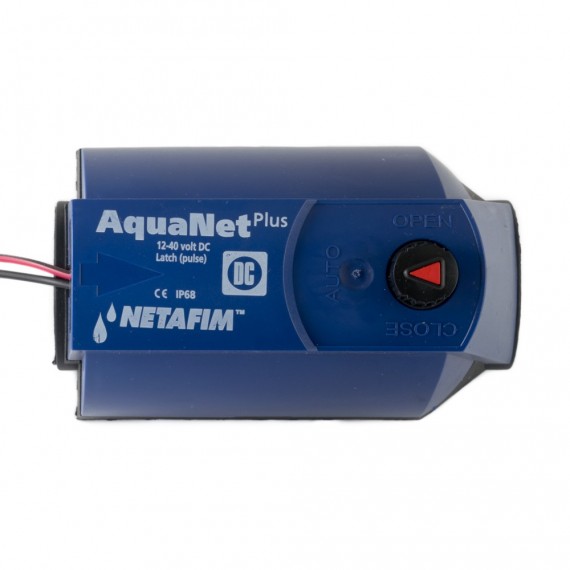

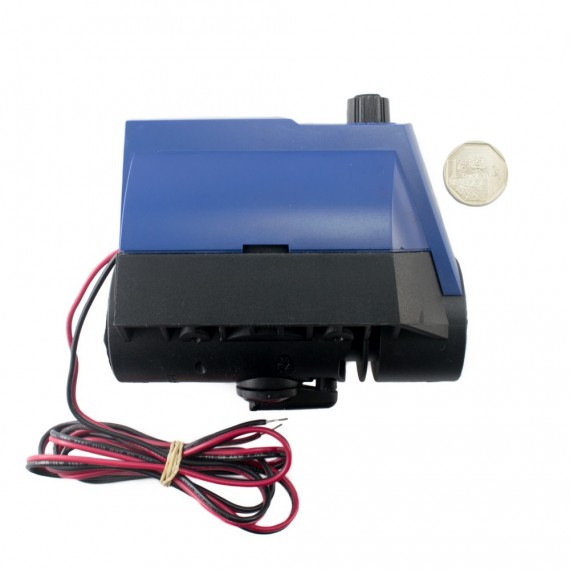

La Válvula solenoide Netafim AquaNet Plus 1" permite controlar el flujo de agua de manera fácil y con bajo consumo de energía. Las válvulas solenoides son un tipo de electroválvula todo/nada o abierto/cerrado. Tienen dos partes: el solenoide y el cuerpo de plástico. El solenoide es un electroimán que al ser energizado se desplaza junto con el diafragma de la válvula y controla el paso del fluido. Al ser tipo latch de corriente contínua (DC) solo necesita energizarse durante breve periodo de tiempo para abrirse, de la misma manera para cerrarse solo necesita energizarse por un breve periodo de tiempo con la polaridad invertida. El cuerpo de la válvula está fabricado en nylon reforzado con roscado hembra en ambos lados de 1" tipo BSPP (recta). Tiene un override manual para abrir (OPEN), cerrar (CLOSE), o usar la válvula con el control del solenoide (AUTO). En la parte inferior hay un regulador de control de flujo.
La válvula es compatible con la mayoría de controladores DC latch comerciales, también es posible controlar la válvula de manera muy sencilla con la ayuda de un microcontrolador, un driver de potencia que permita revertir la polaridad de alimentación y un capacitor para estabilizar el voltaje. El uso del driver entre el microcontrolador y la válvula es necesario pues la corriente y voltaje de la válvula son mayores a los usados por el microcontrolador. Si conectamos directamente el microcontrolador a la válvula es seguro que dañaremos nuestro circuito. Los microcontroladores que podemos usar son: Arduino, Pic, Raspberry Pi o un Módulo ESP8266 (Wemos, NodeMCU). En cuanto al driver de potencia recomendamos utilizar Módulo Relay en configuración puente H, o algún driver puente H que pueda suministrar más de 4A. El capacitor es necesario ya que que por un breve periodo de tiempo de al menos 80ms la válvula consume 4A, puedes encontrar el valor de capacitancia recomendado en el datasheet. Además podemos agregar a nuestro proyecto un protocolo de comunicación para el control a distancia, como: Wifi, RF, RS-485, Z-wave, etc y de esa forma manejar nuestro sistema desde el celular o internet.
ESPECIFICACIONES TÉCNICAS
- Modelo: Netafim AquaNet Plus 1" 12-40VDC
- Voltaje de operación: 12-40 V DC
- Duración mínima de pulso: 80 ms
- Corriente de operación: 4A
- Flujo: 0.025 - 7.0 m3/h
- Temperatura de funcionamiento máx: 60ºC
- Presión de funcionamiento mínima: 0.02 MPa (0.2 Bar = 2.04 mca)
- Presión de funcionamiento máximo: 1.0 MPa (10 Bar = 102 mca)
- Material del diafragma: EPDM
- Material del cuerpo: Nylon reforzado
- Cables: 2 x 22AWG (80cm)
- Conector tubería: Rosca interna 1" BSPP Hembra
- Tipo de válvula: Diafragma con solenoide tipo latch
- Adecuado para agua y fluidos de baja viscosidad
- Dimensiones: 110*115*69mm
- No se recomienda para aplicaciones que usan solo la gravedad, por la presión mínima de funcionamiento
APLICACIONES
- Domótica
- Automatización Industrial
- Riego automatizado
- Agricultura de precisión
