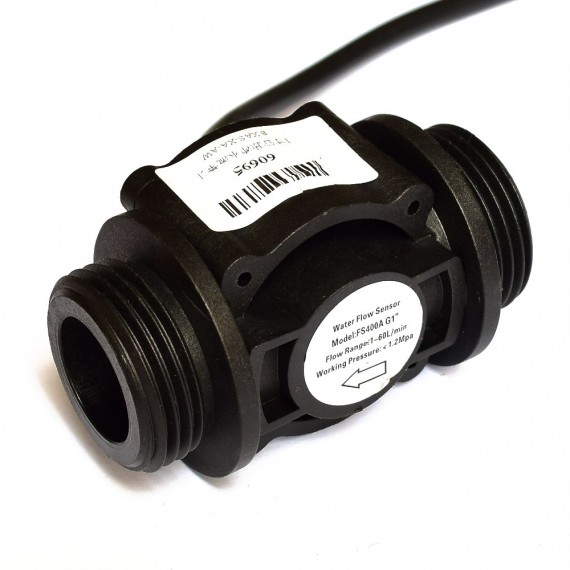

Sensor de flujo de agua 1" FS400A

SEN-FLOW-100

El sensor de flujo permite medir el caudal de agua en una tubería y asi poder conocer el consumo.

Más detalles

Producto Agotado

S/. 50,00

Descripción

INFO

Un sensor de flujo o caudalímetro es un instrumento para la medición de caudal o gasto volumétrico de un fluido. El caudal es la cantidad de líquido o fluido (volumen) que circula a través de una tubería por unidad de tiempo, por lo general se expresa en: litros por minutos (l/m), litros por hora (l/h), metros cúbicos por hora (m³/h), etc.). Los caudalímetros suelen colocarse directamente en la tubería que transporta el fluido. También suelen llamarse medidores/sensores de caudal, medidores de flujo o flujómetros.

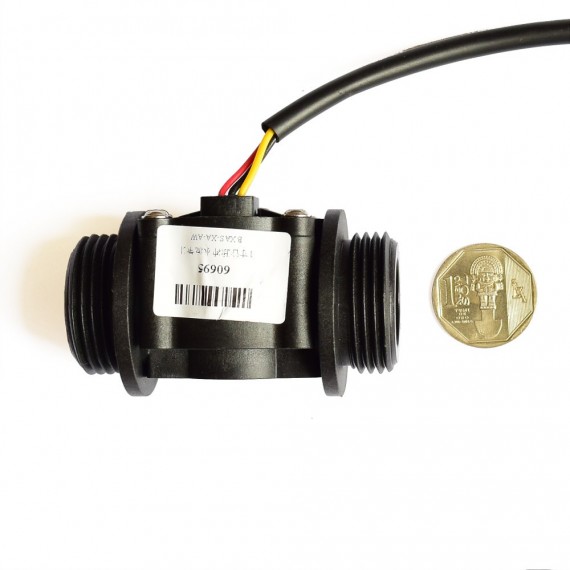

El sensor de flujo de agua de 1" FS400A sirve para medir caudal de agua en tuberías de 1" de diámetro. También puede ser empleado con otros líquidos de baja viscosidad, como: bebidas gasificadas, bebidas alcohólicas, combustible, etc. Es un caudalímetro electrónico de tipo turbina. Compatible con sistemas digitales como Arduino, Pic, Raspberry Pi, PLCs. El sensor posee  tres cables: rojo (VCC: 5VDC), negro (tierra) y amarillo (salida de pulsos del sensor de efecto Hall). Con la ayuda de este sensor podrás ingresar al mundo de la Domótica, monitoreando el consumo de agua en tu hogar, o puedes hacer un dispensador de volumen automatizado con la ayuda de una válvula adicional.

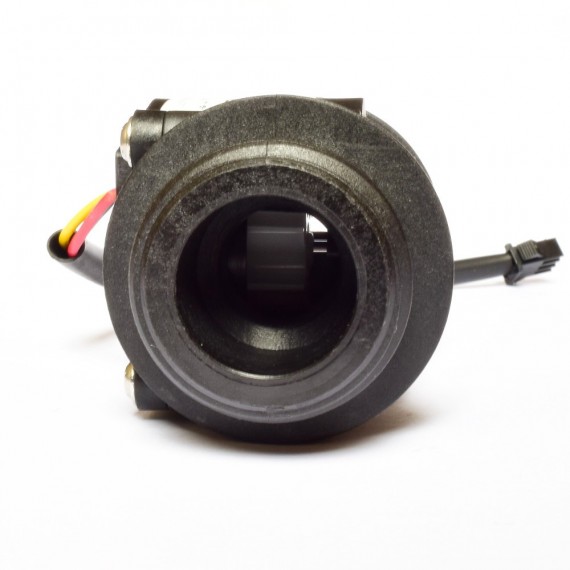

El funcionamiento del sensor es de la siguiente forma: el caudal de agua ingresa al sensor y hace girar una turbina, la turbina está unida a un imán que activa un sensor de efecto Hall, que a su vez emite un pulso eléctrico que puede ser leído por la entrada digital de un Arduino o PLC. El sensor de efecto Hall está aislado del agua, de manera que siempre se mantiene seco y seguro. Como el volumen de agua por cada pulso es fijo y de un valor conocido (promedio) podemos contar la cantidad de pulsos por unidad de tiempo (segundo o minuto), luego multiplicar el valor de volumen/pulso por la cantidad de pulsos y así determinar el caudal o flujo de agua. Se recomienda utilizar interrupciones por hardware en el Arduino para detectar o contar los pulsos del sensor. Tenga en cuenta que este no es un sensor de precisión por lo que la orientación, presión del agua y otras condiciones pueden afectar la medición. Se recomienda calibrar el sensor realizando mediciones con volúmenes conocidos. Calibrado puede llegar a tener una precisión de hasta 10%.

FÓRMULA: Flujo del agua en L/min = Pulsaciones del sensor (Hz) / 4.8


ESPECIFICACIONES TÉCNICAS

  • Modelo: FS400A
  • Voltaje de operación: 5V - 24V DC
  • Consumo de corriente: 15mA (5V)
  • Capacidad de carga: 10mA (5 VDC)
  • Salida: Onda cuadrada pulsante
  • Rango de Flujo: 1-60L/min
  • Volumen promedio por pulso: 3.47mL
  • Pulsos por litro: 280
  • Factor de conversión: 4.8
  • Rosca externa: 1" NPS
  • Presión de trabajo máx.: 1.2MPa (12 bar)
  • Temperatura de funcionamiento: -25ºC a 80ºC
  • Material: Plástico color negro
