Sensor de turbidez de agua

INFO

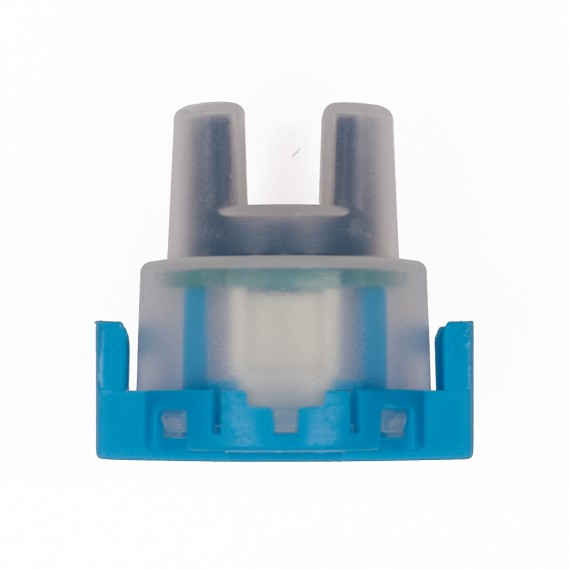

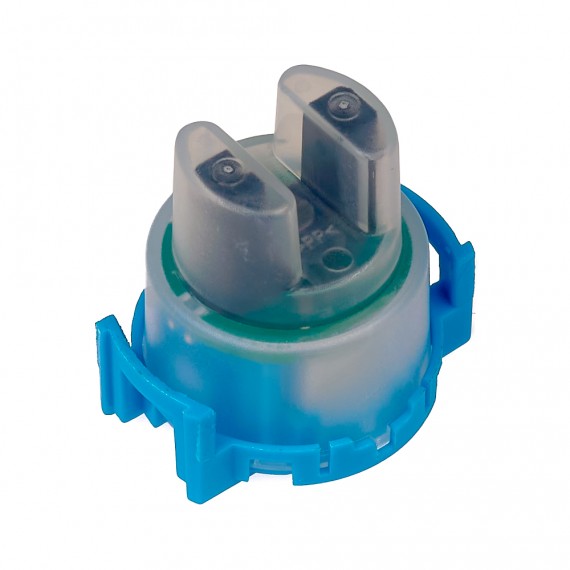

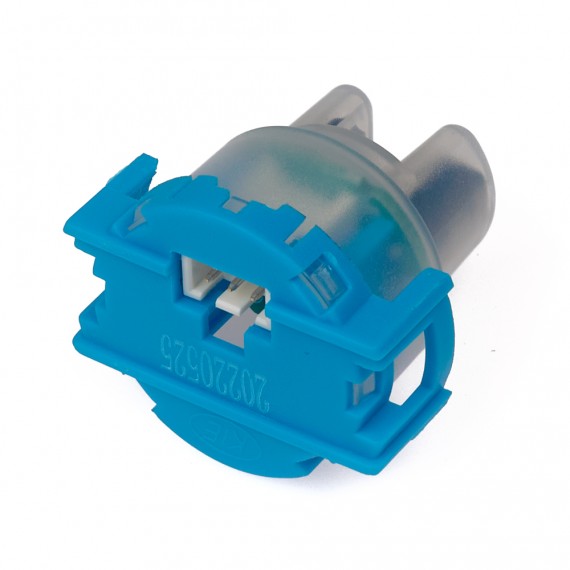

El sensor de turbidez de agua permite medir de forma sencilla la calidad de agua midiendo la turbidez del agua. Integra un diodo infrarrojo y un fototransistor posicionados uno frente al otro, que permiten medir la dispersión y transmitancia de la luz y con esto detectar las diferentes partículas suspendidas en el agua o TSS (Total Suspended Solids).

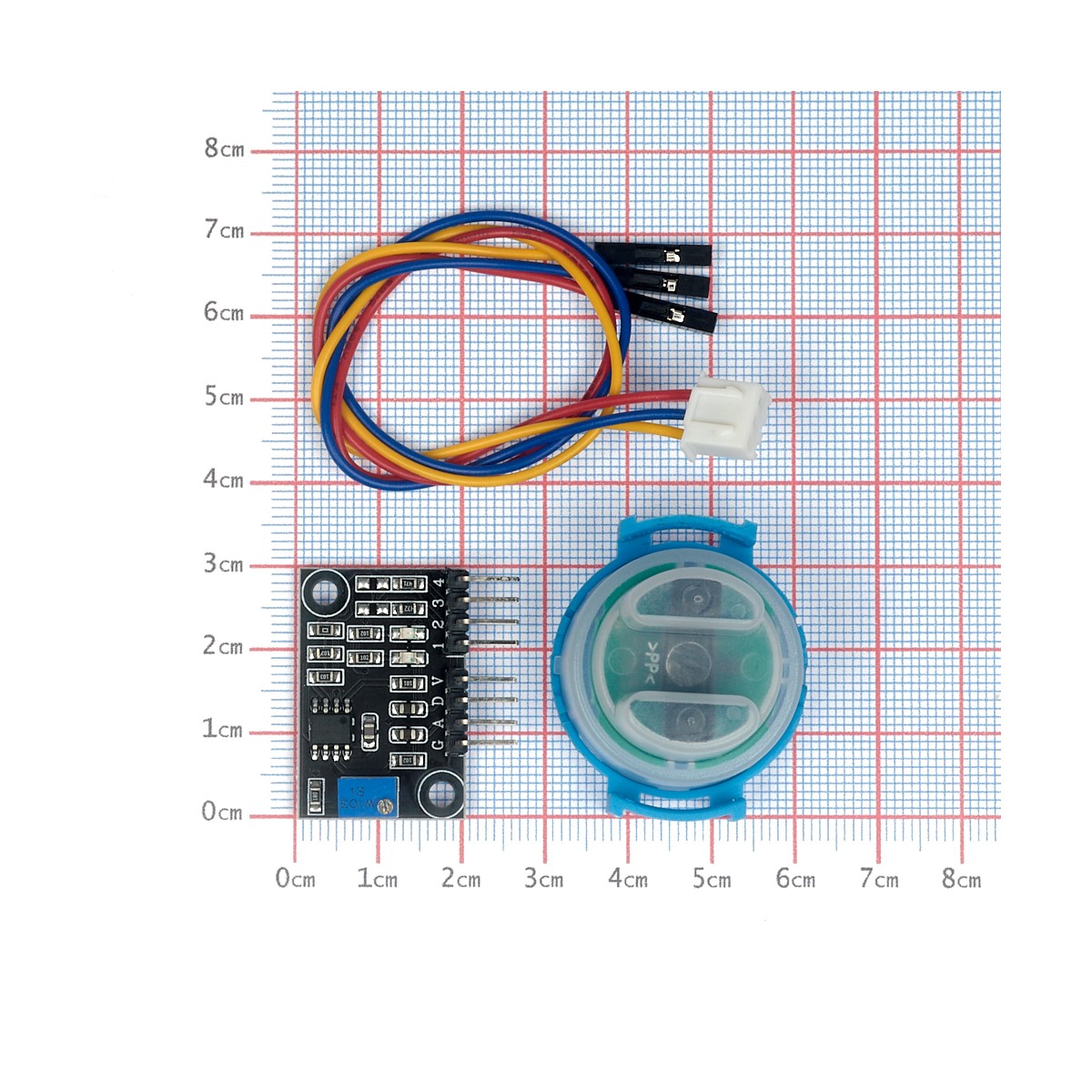

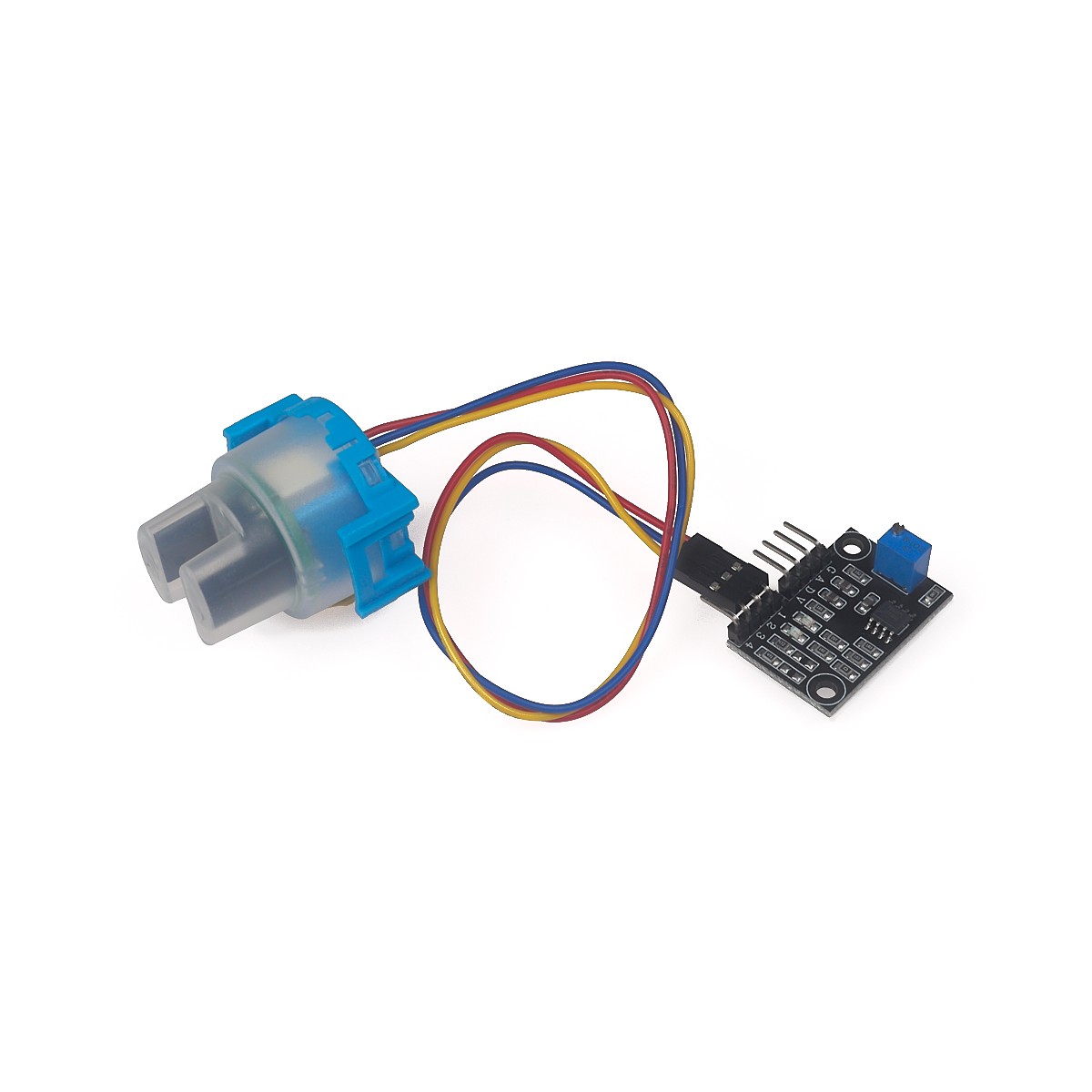

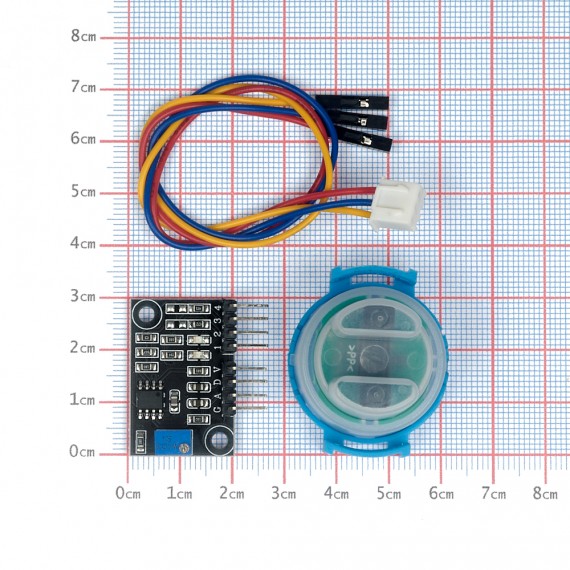

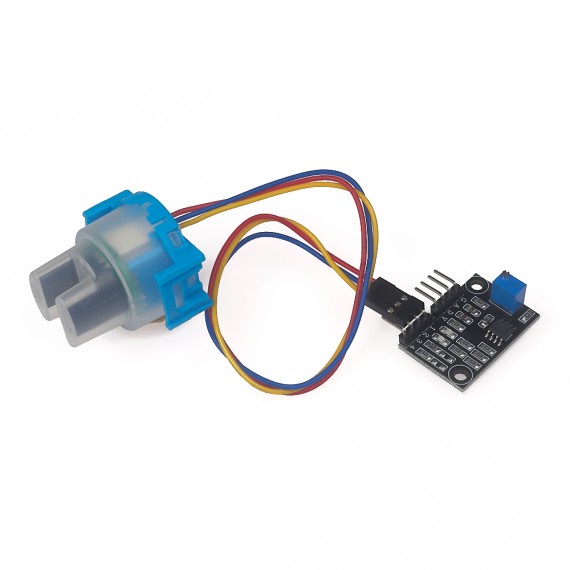

El sensor posee una salida analógica que varía con la cantidad de turbidez del agua y una salida digital que nos permite discriminar rápidamente agua limpia de agua sucia o turbia, para calibrar la sensibilidad de la salida digital se usa un potenciómetro que incorpora el módulo. Incluye un sensor (No es impermeable, no sumergir totalmente) y una tarjeta de acondicionamiento.

El sensor de turbidez se puede usar para medir la calidad de agua en piscinas, ríos, tanques de agua, muestras de agua en laboratorios, etc.

ESPECIFICACIONES TÉCNICAS

• Voltaje de alimentación: 5V DC
• Corriente de operación: 40mA máximo.
• Temperatura de operación: 5 ℃ ~ 90 ℃.
• Salida analógica(0-4.5V) y digital TTL

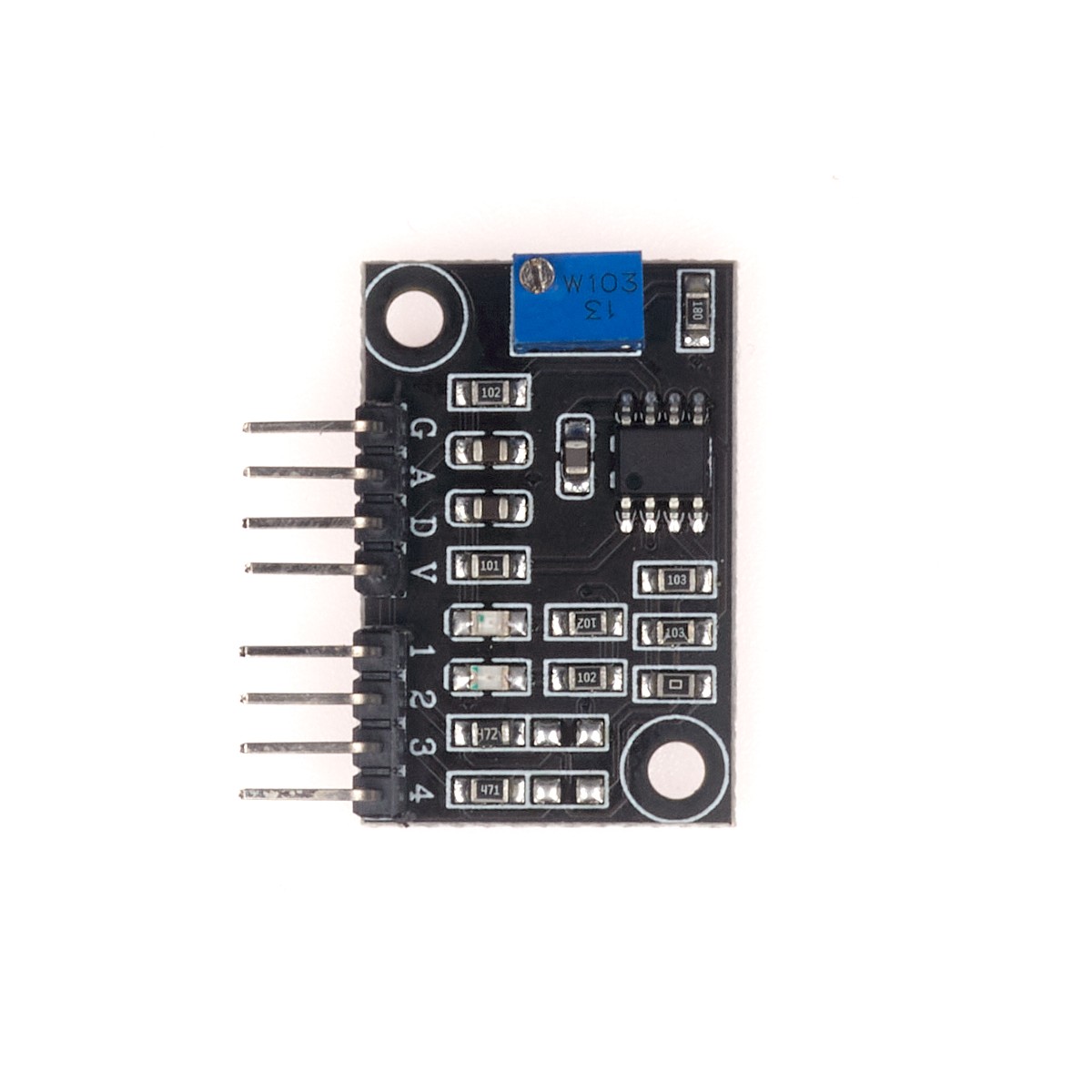

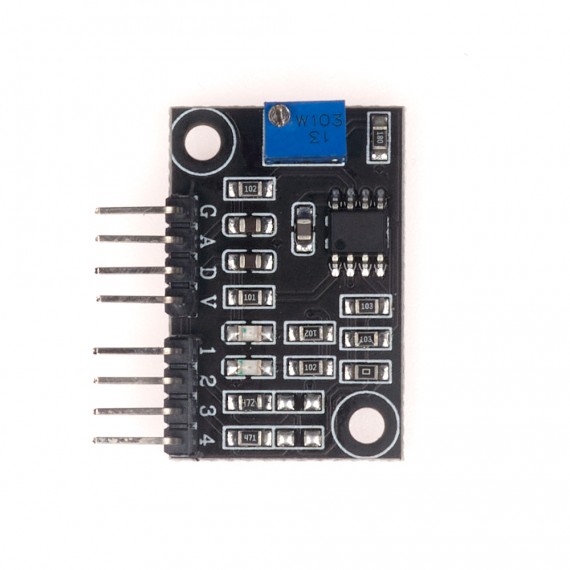

• 4 Pines de conexión: G: GND, A: Salida Analógica, D: Salida Digital, V:VCC

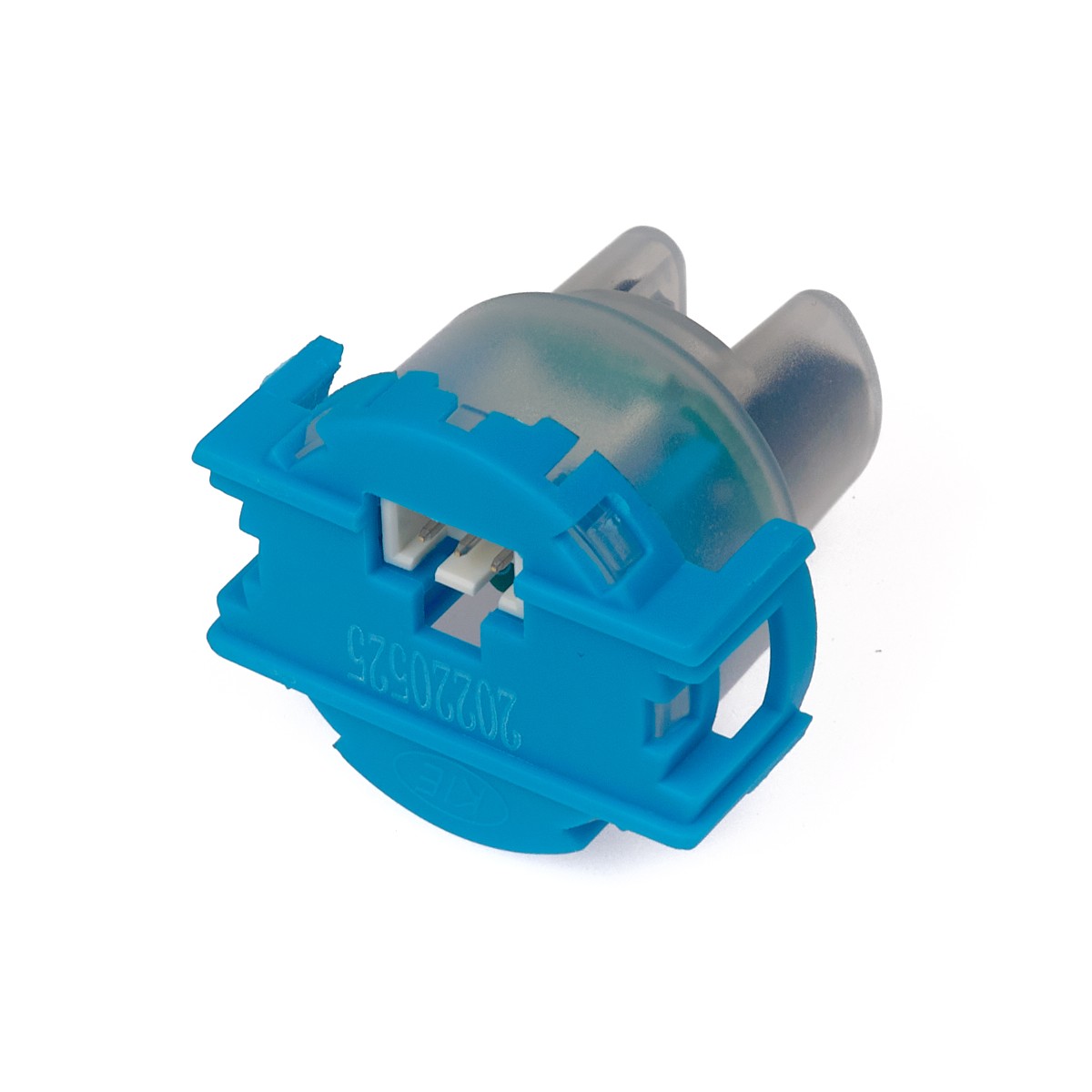

• 4 pines para el sensor: 1: Ánodo/colector(A/C), 2:Emisor(E), 3:Catodo(K), 4: No Conectado
