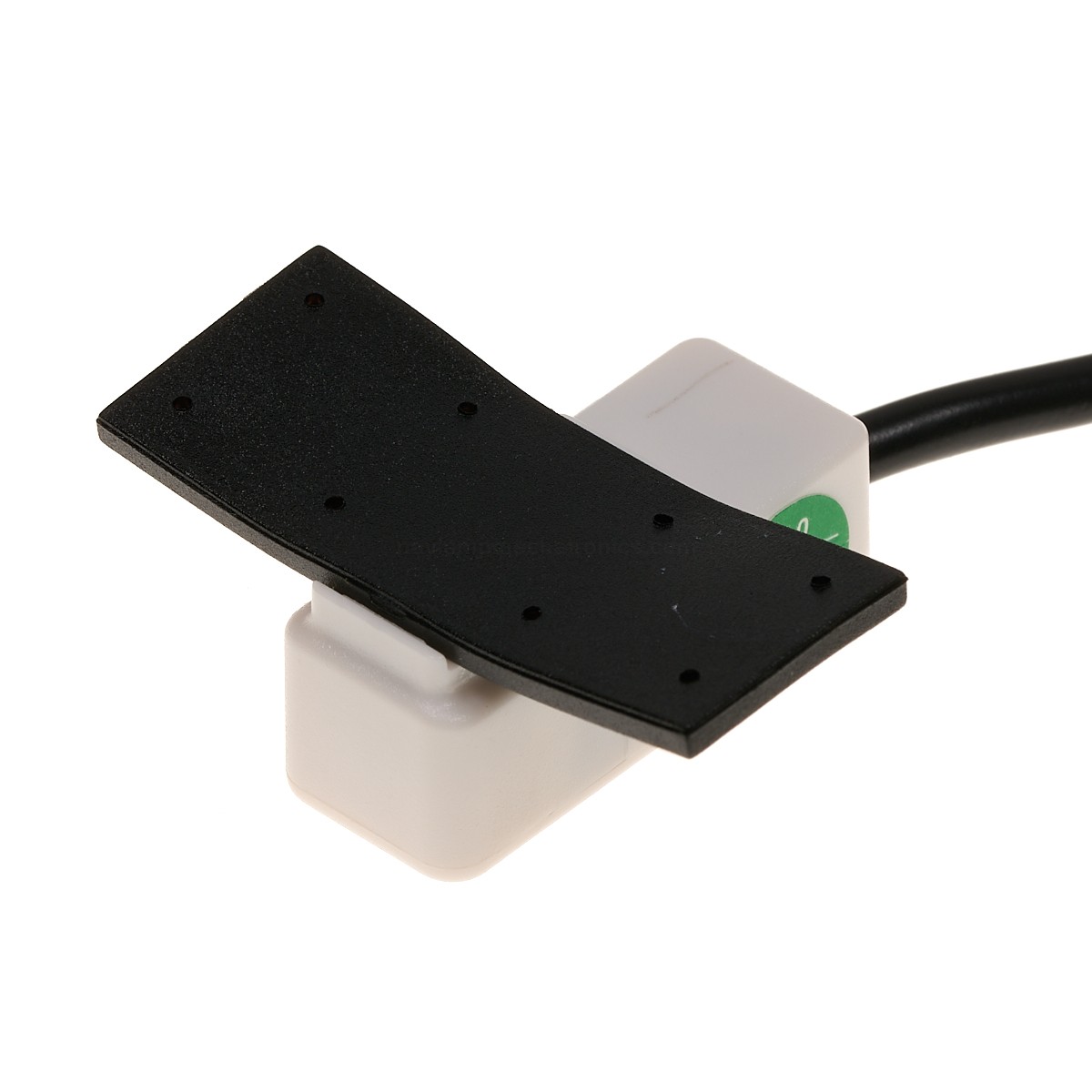

Sensor de nivel capacitivo sin contacto XKC-Y26-V

INFO

El sensor de nivel XKC-Y26-V es un sensor de proximidad no invasivo de tipo capacitivo, detecta la presencia o ausencia del líquido al nivel que está instalado. No necesita estar en contacto con el líquido ya que mide su presencia desde afuera del envase, esto es útil cuando no se puede interferir con la sustancia por seguridad o para mantener la integridad del envase.

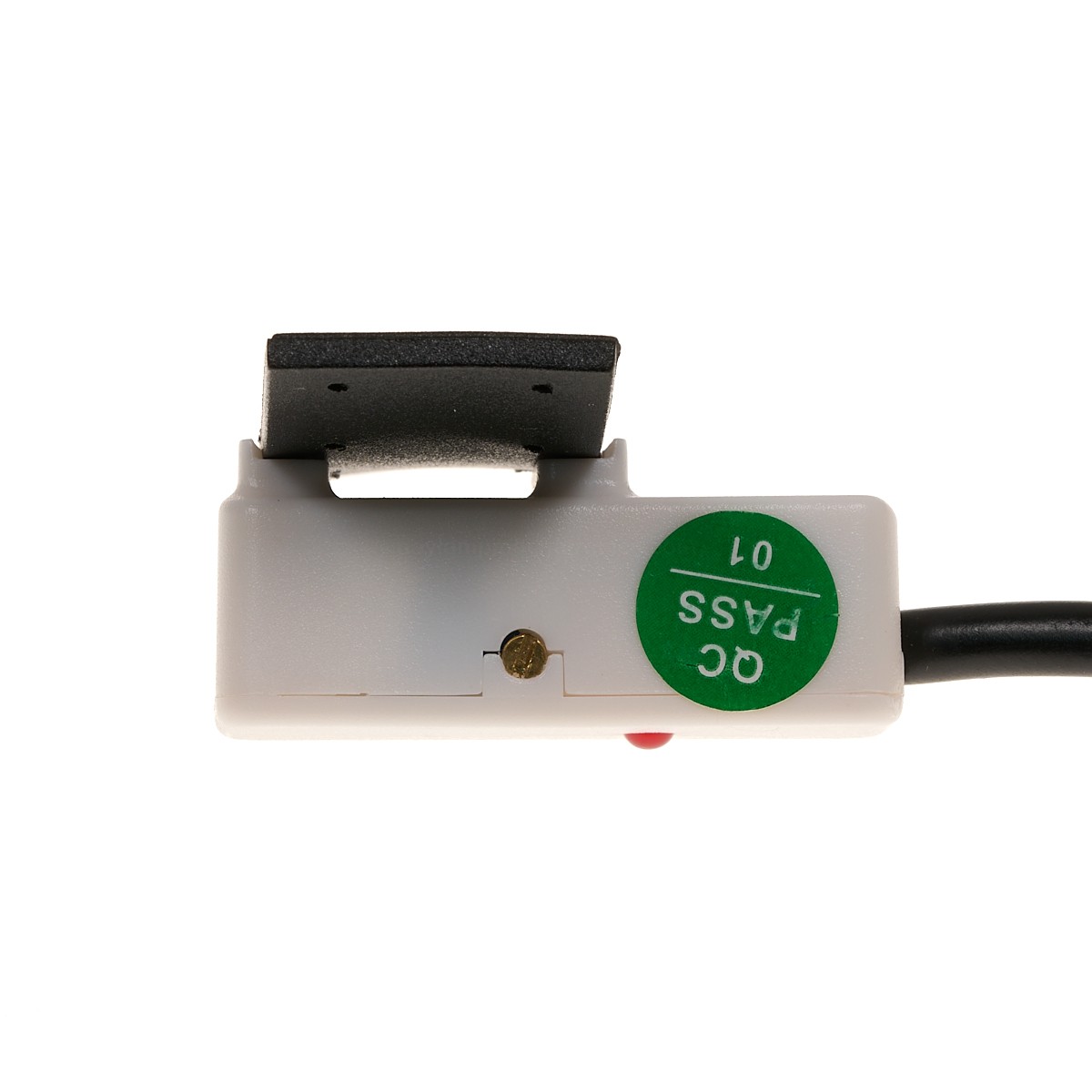

Cuando el líquido pasa al nivel del sensor, su capacitancia parásita se acopla al campo eléctrico generado por el sensor, esto es detectado por el sensor capacitivo y procesado como presencia de líquido. Se puede ajustar la sensibilidad ajustando el potenciómetro que se encuentra en la parte lateral, girar en sentido horario para disminuir la sensibilidad y en sentido antihorario para aumentar la sensibilidad. La salida del sensor de puede invertir a través del pin "Mode"

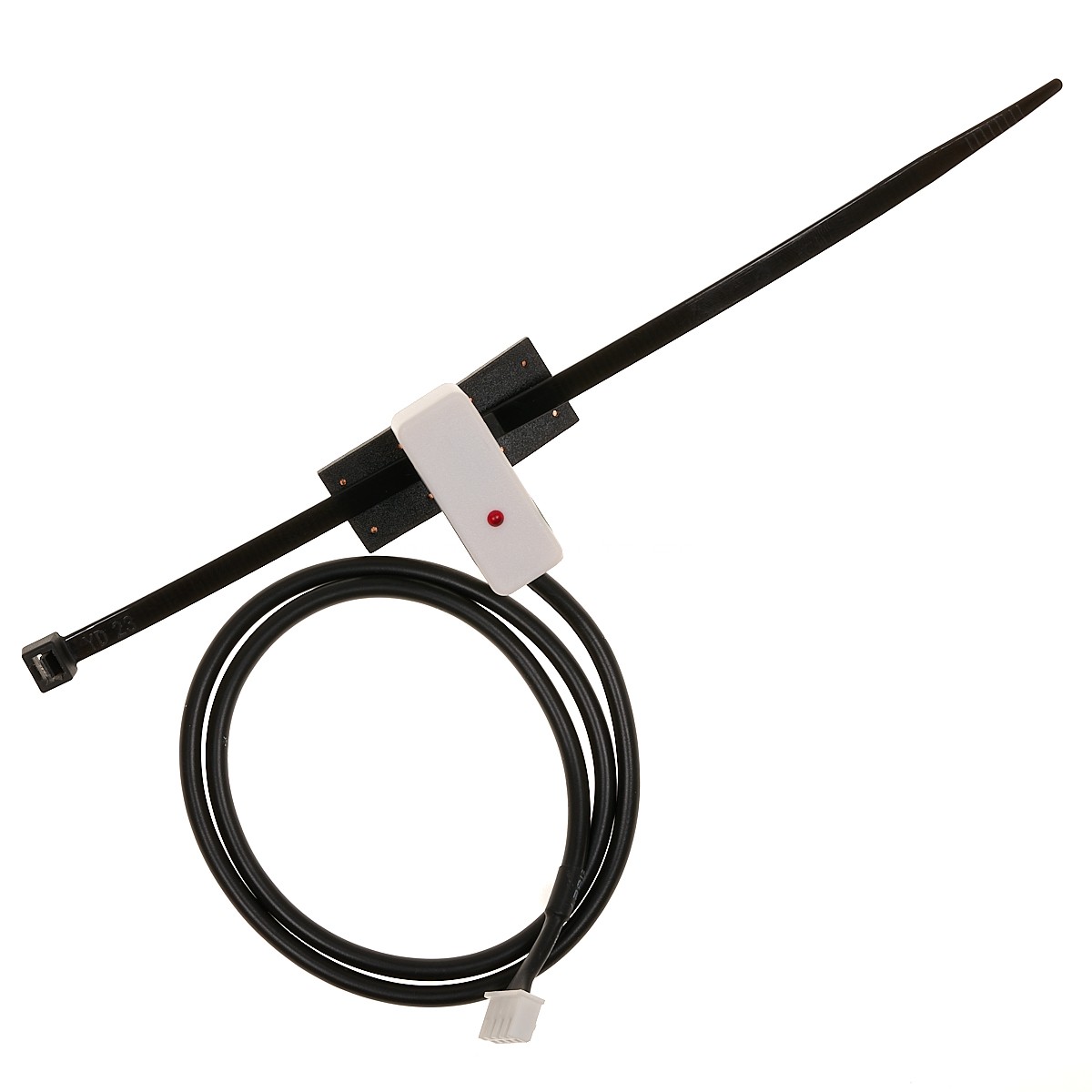

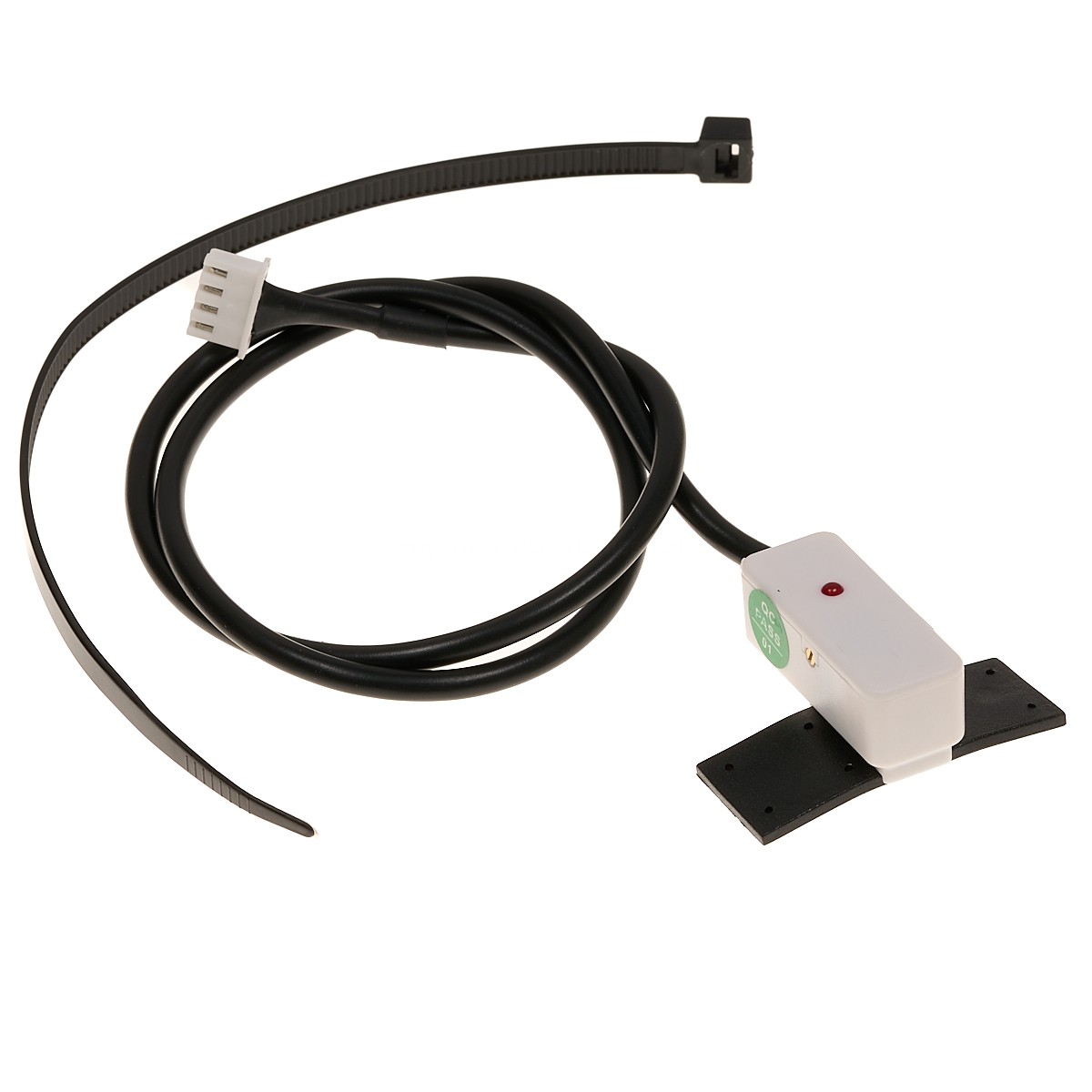

El contenedor del líquido no debe ser de material metálico para no bloquear el campo eléctrico detectable, lo recomendable es utilizar envases de plástico o vidrio. Se puede pegar el sensor al envase usando pegamento epóxico o si se instala en una tubería se puede fijar con un cintillo

ESPECIFICACIONES TÉCNICAS

• Voltaje de operación(VCC): 5-24 VDC
• Consumo de corriente: 5mA
• Voltaje de salida: 0 - VCC
• Corriente de salida: 50 mA
• Tiempo de respuesta: 500 ms
• Temperatura de funcionamiento: 0 - 85 ºC
• Rango de sensado: 0 - 15 mm
• Humedad de funcionamiento: 5% - 100%
• Material externo: Plástico ABS
• Protección: IP67

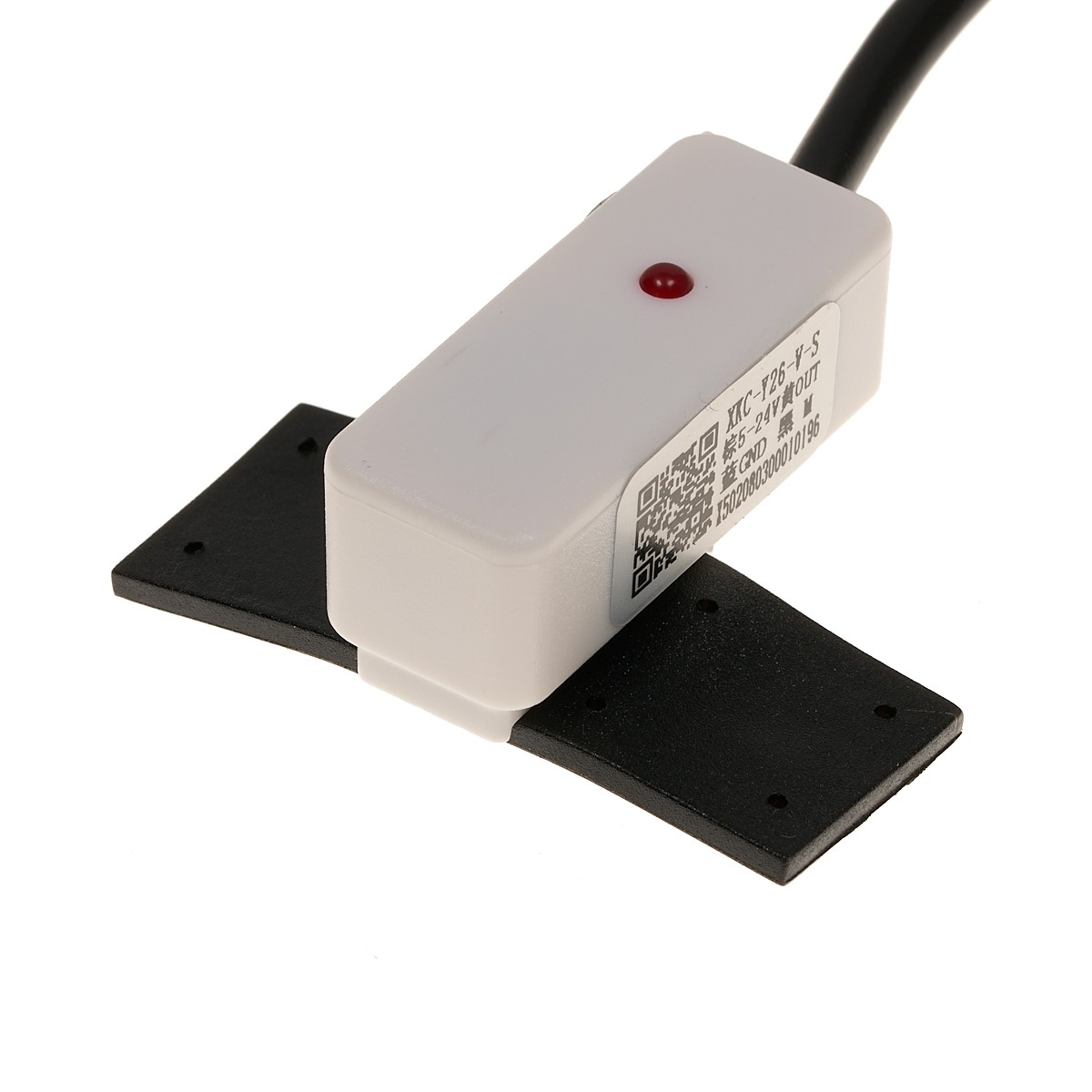

• Led indicador de detección

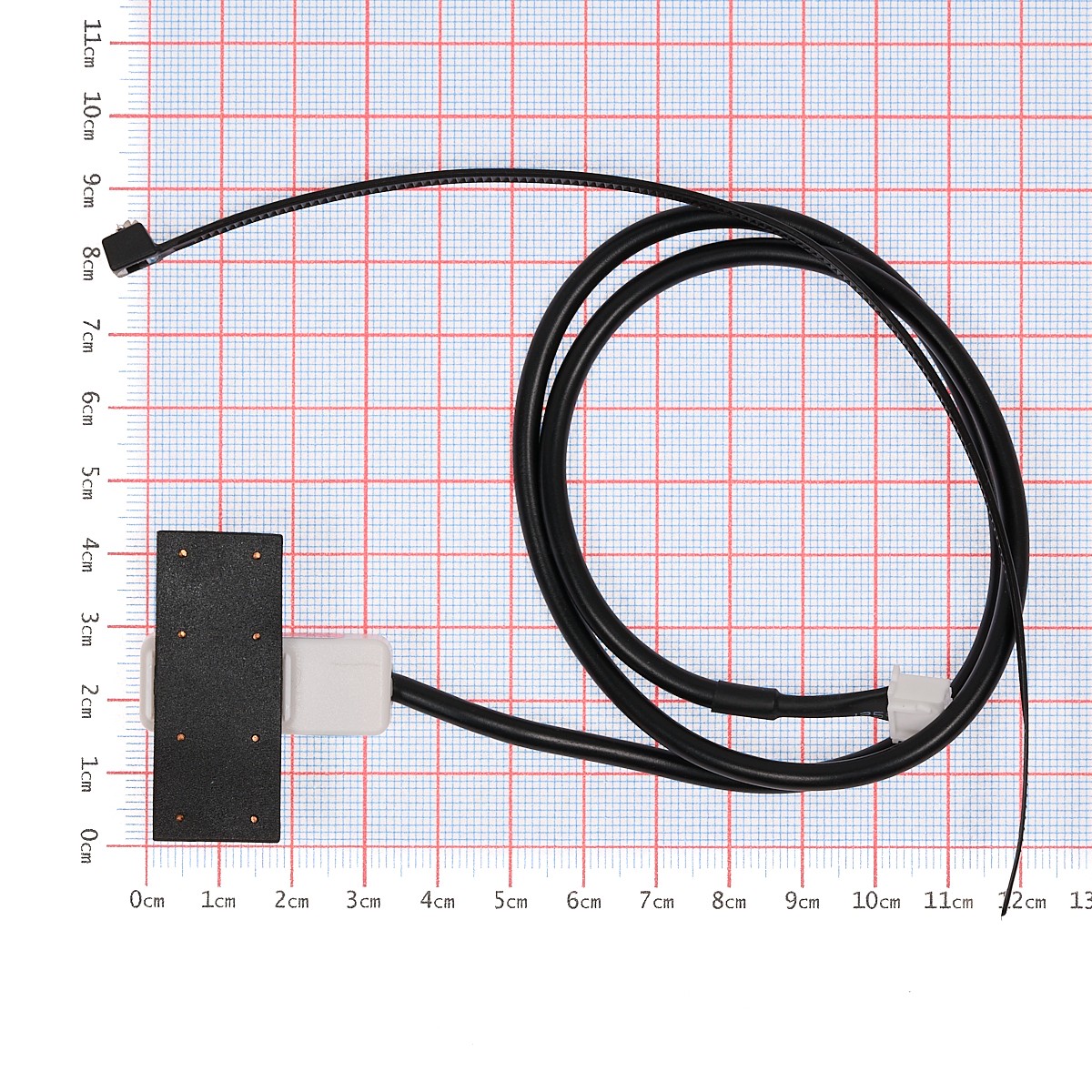

• Dimensiones: 42x39x16 mm
• Peso: 21 gramos

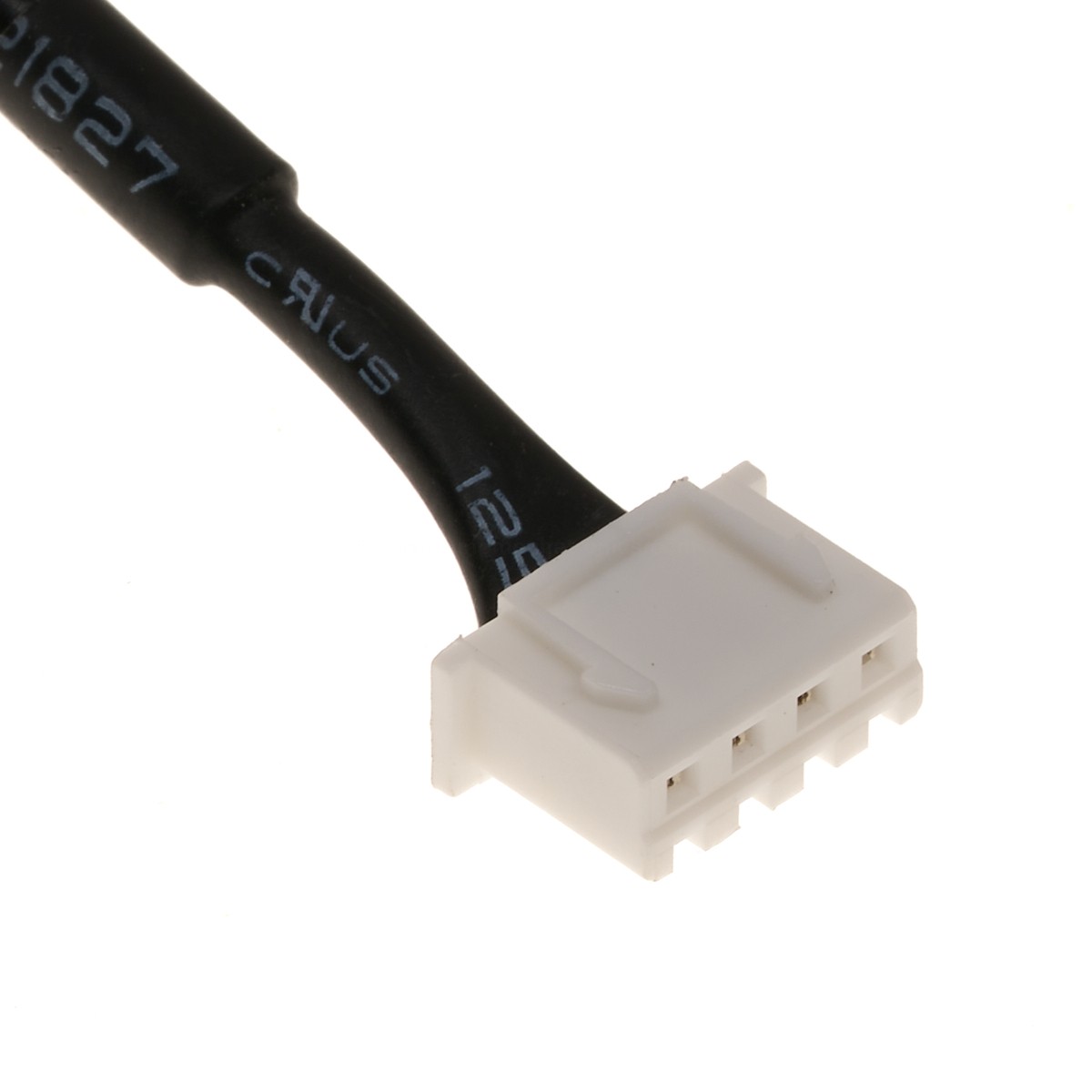

CONEXIÓN

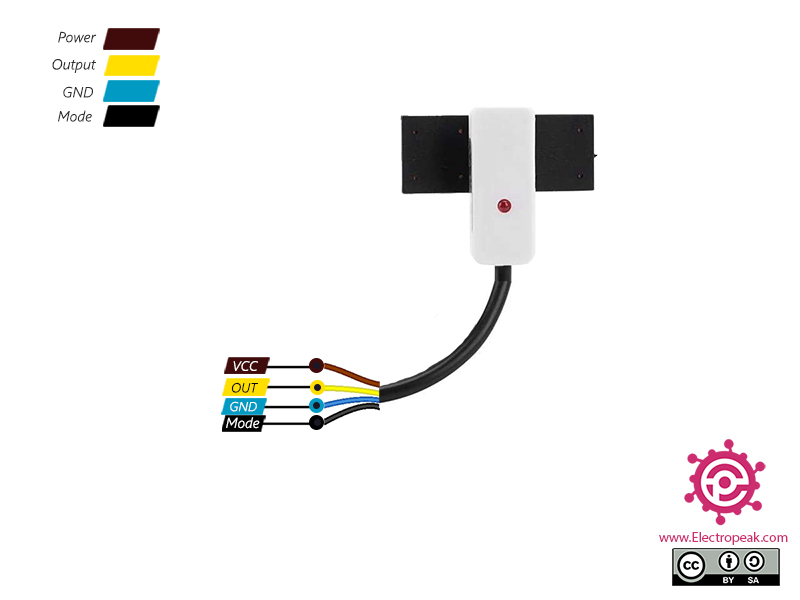

1. Marrón: VCC, voltaje de alimentación (5-24VDC)
2. Amarillo: OUT (salida de señal)
3. Azul: GND (Tierra, 0V)
4. Negro: Modo de salida. Conectar a VCC o dejar sin conectar para salida "VCC" cuando detecte líquido, conectar a Tierra ó 0V para salida "GND" cuando detecte líquido.
