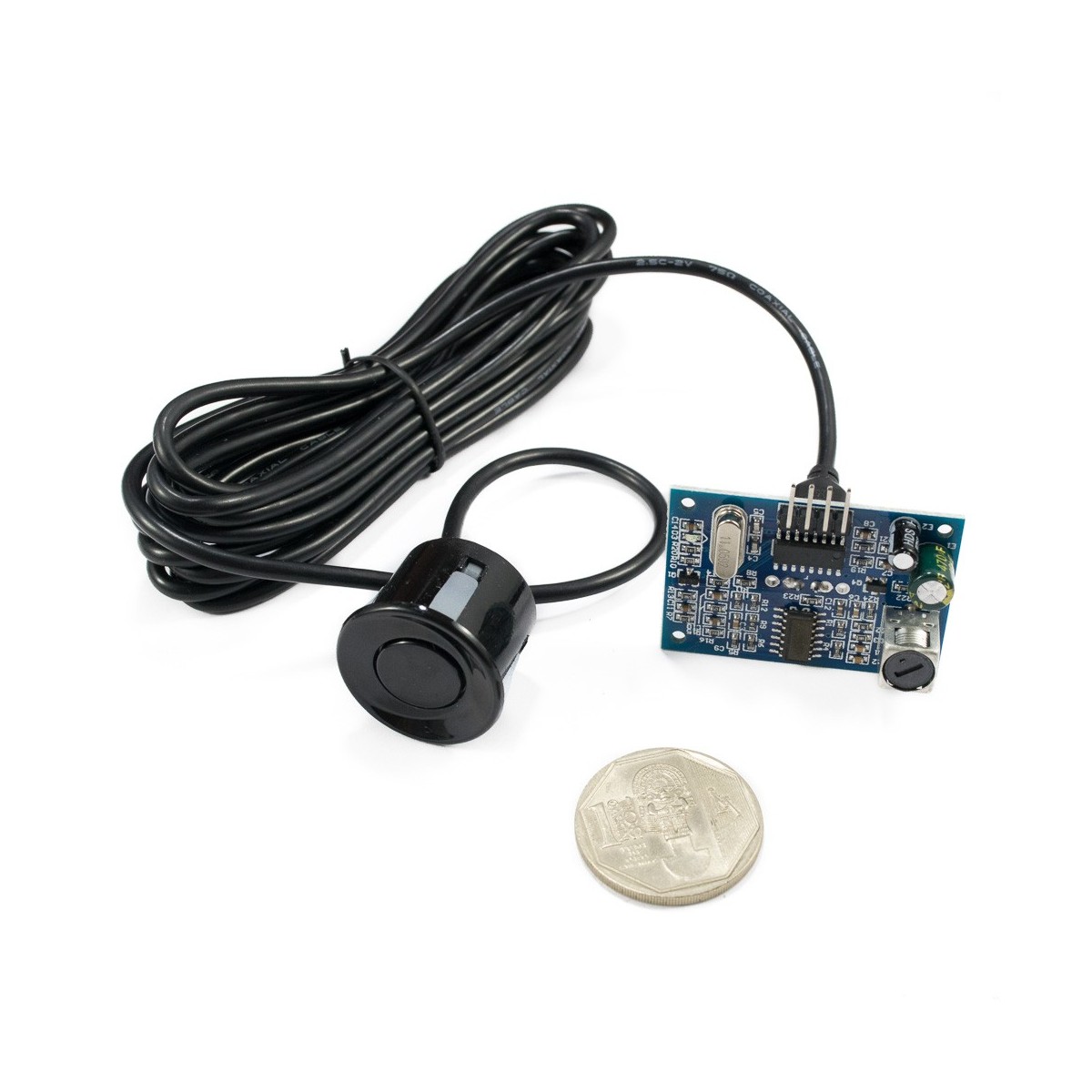

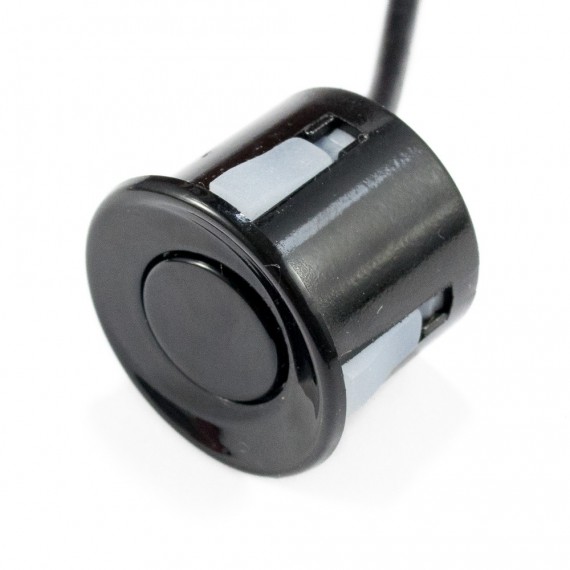

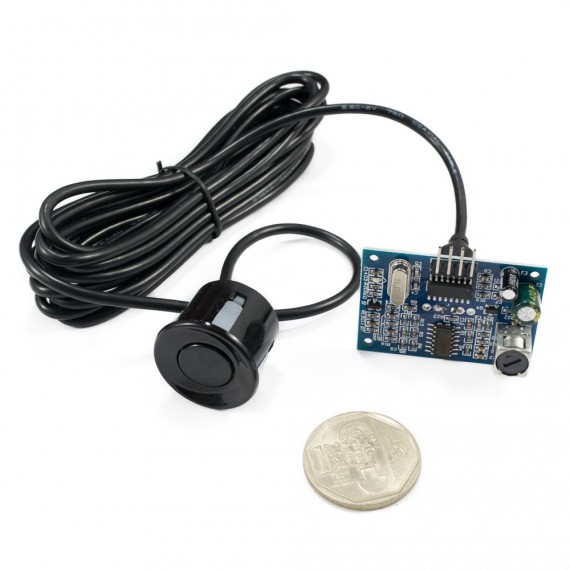

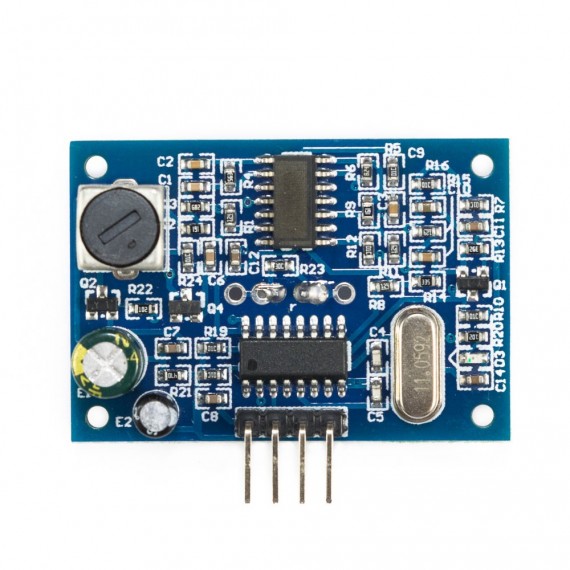

Sensor Ultrasonido JSN-SR04T

INFO

El sensor ultrasonido JSN-SR04T es un sensor de distancia que utiliza ultrasonido (sonar) para determinar la distancia de un objeto en un rango de 25 a 450 cm. Destaca especialmente por su resistencia al agua, pequeño tamaño, bajo consumo energético y buena precisión. Perfecto para aplicaciones donde el sensor estará expuesto a la intemperie/humedad/agua, utilizado en automóviles para medir distancia de colisión/parqueo.

El sensor trabaja con ultrasonido y contiene toda la electrónica encargada de hacer la medición. El funcionamiento del sensor es el siguiente: se emite un pulso de sonido (TRIG), se mide la anchura del pulso de retorno (ECHO), se calcula la distancia a partir de las diferencias de tiempos entre el TRIG y ECHO. El funcionamiento no se ve afectado por la luz solar o material negro (aunque los materiales blandos acústicamente como tela o lana pueden ser difícil de detectar).

La distancia se puede calcular utilizando la siguiente formula:

Distancia(m) = {(Tiempo del pulso ECO) * (Velocidad del sonido=340m/s)}/2

ESPECIFICACIONES TÉCNICAS

• Modelo: JSN-SR04(FZ1655)
• Voltaje de alimentación: 5V DC
• Corriente de trabajo: 30mA
• Rango de detección: 25cm - 450cm
• Precisión: +-0.3mm
• Frecuencia de emisión acústica: 40KHz
• Duración mínima del pulso de disparo (nivel TTL): 10μS
• Tiempo mínimo de espera entre una medida y el inicio de otra 20mS
• Ángulo de detección: menor a 50º
• A prueba de agua (parte delantera)

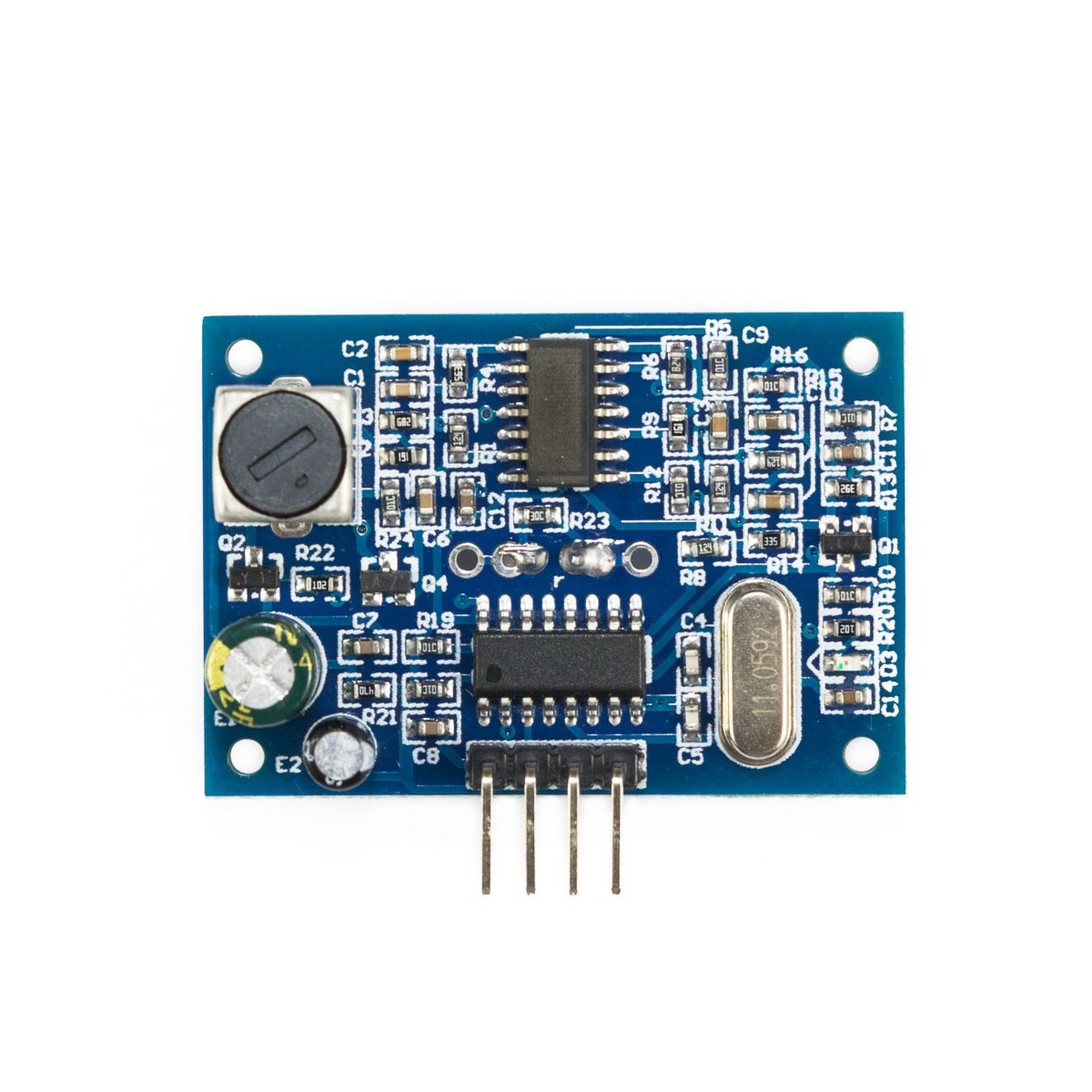

• Dimensiones tarjeta: 41*28.5 mm

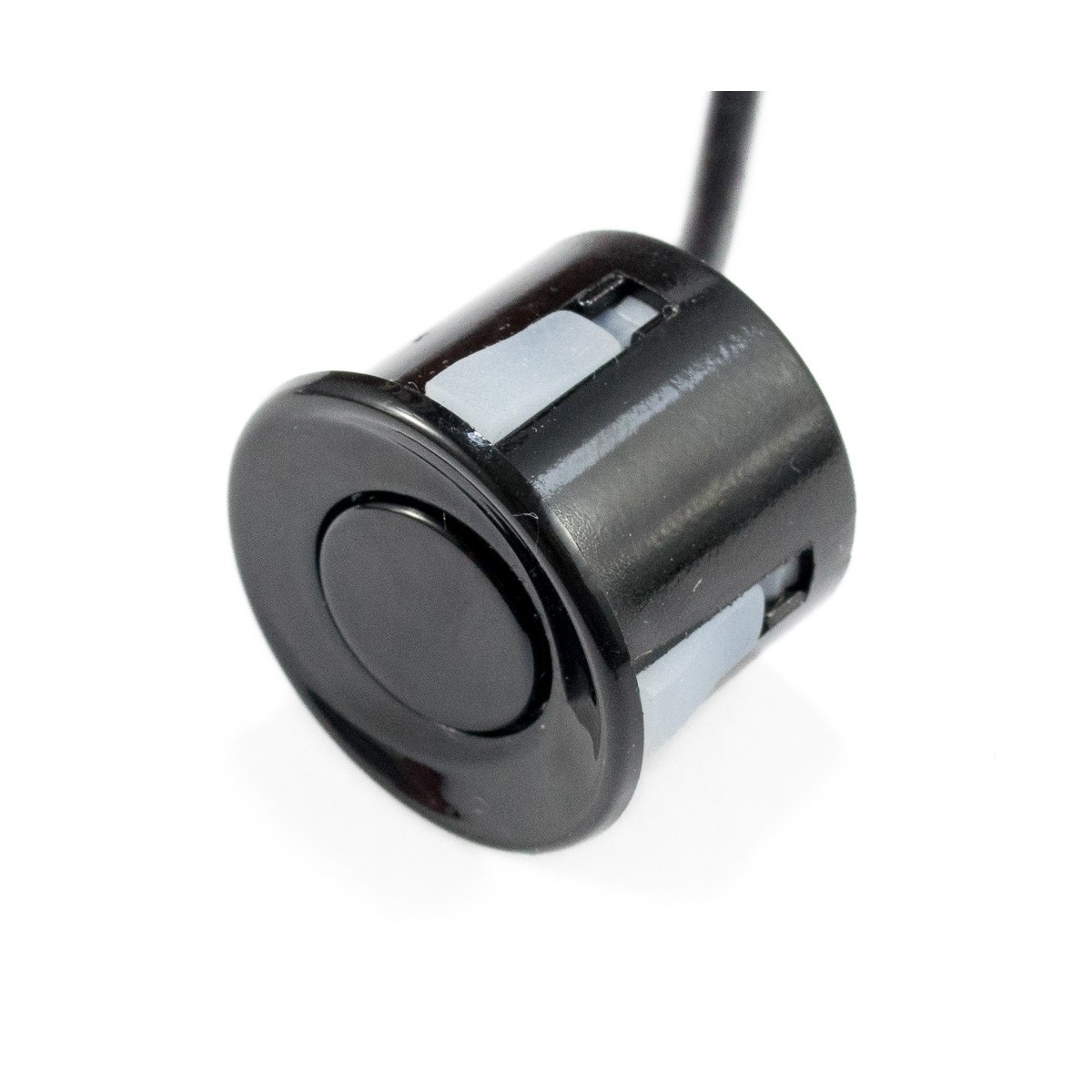

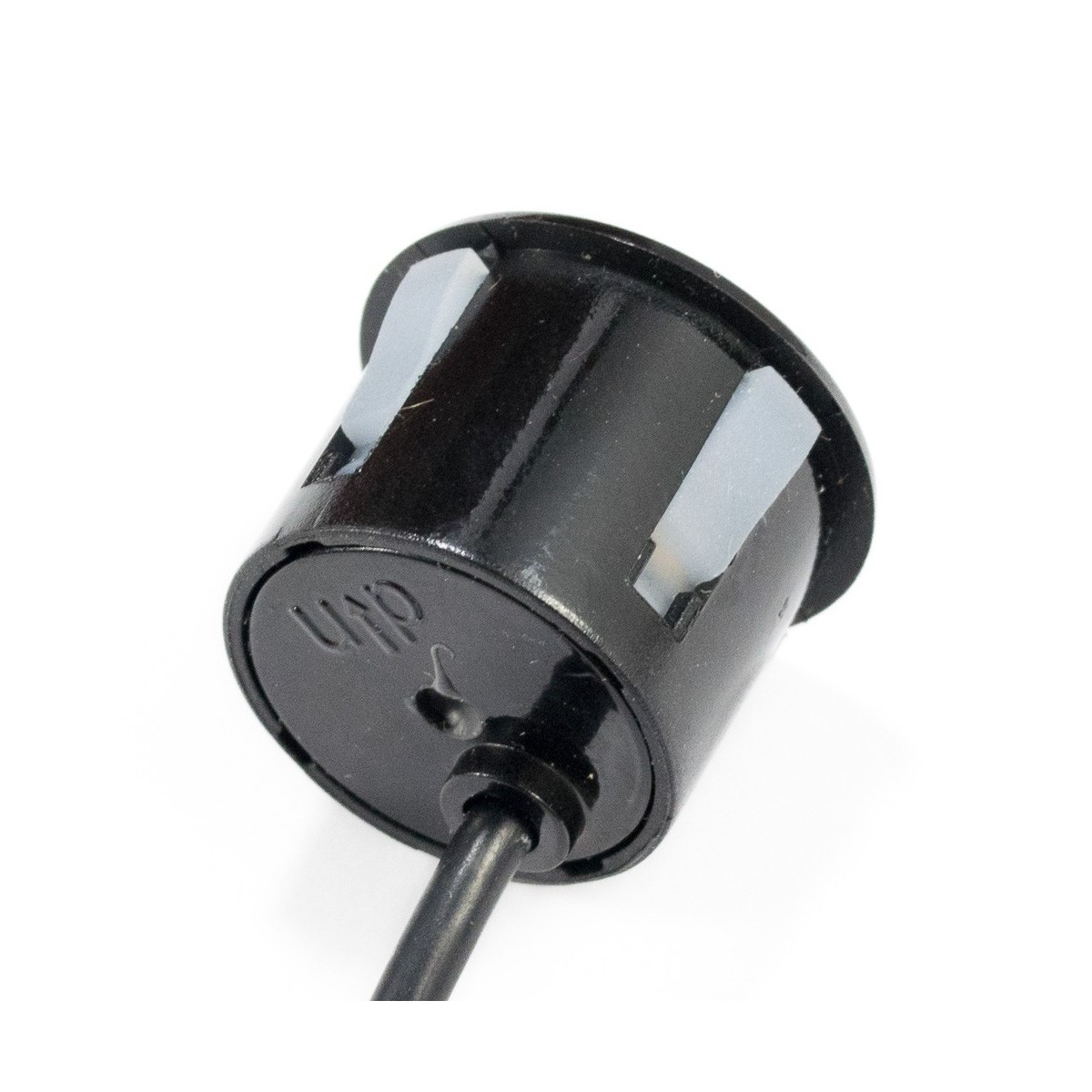

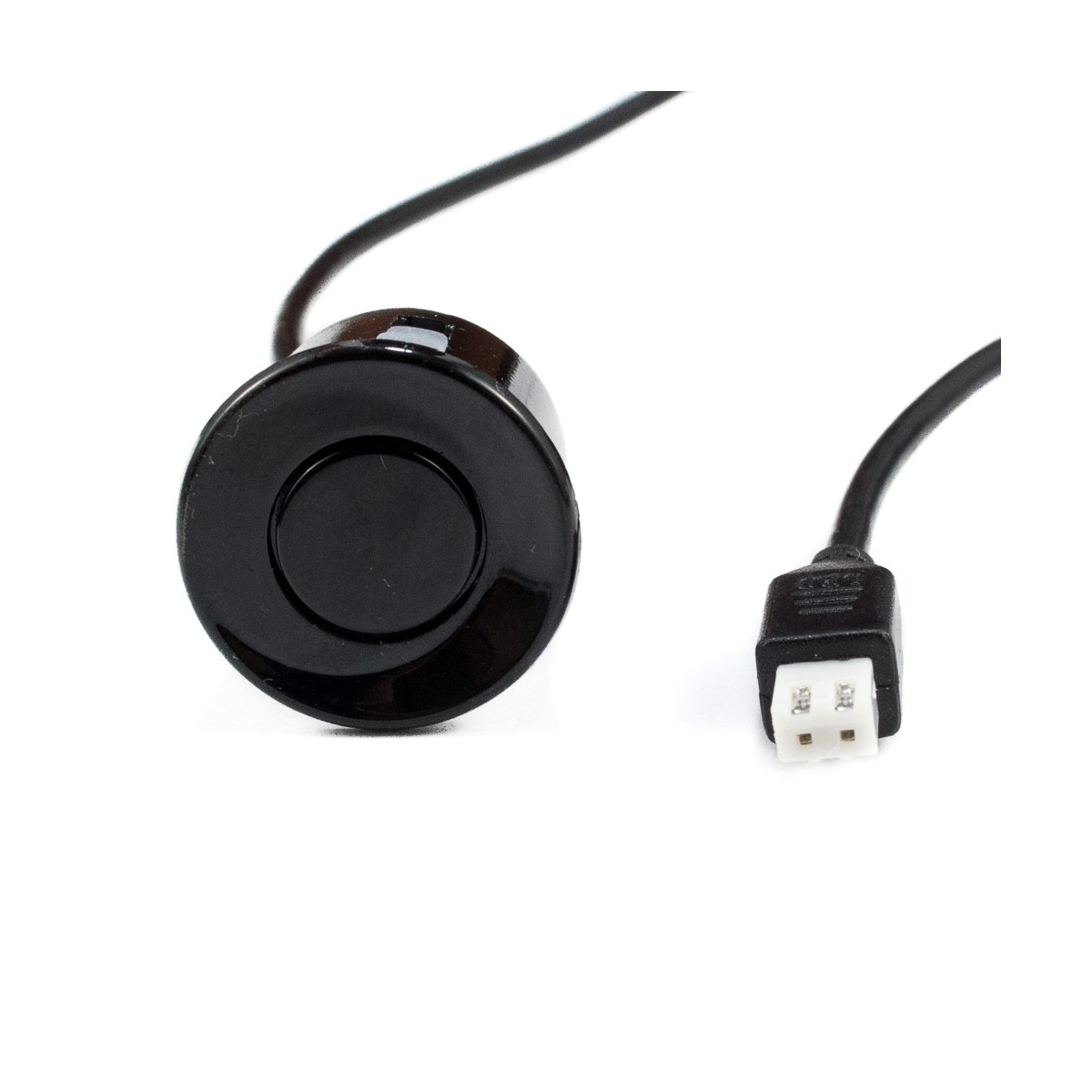

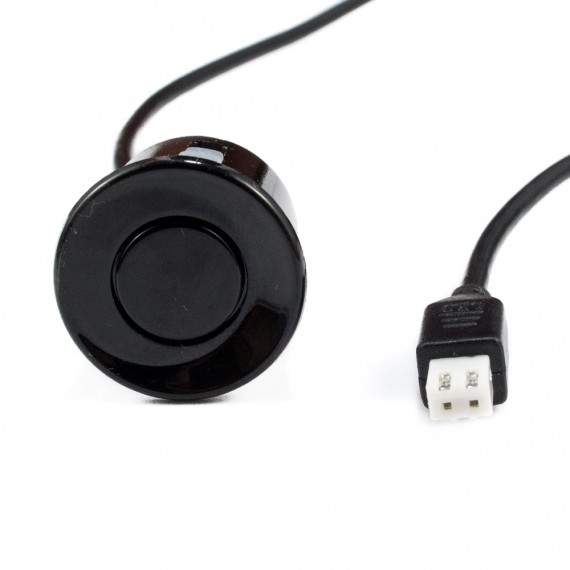

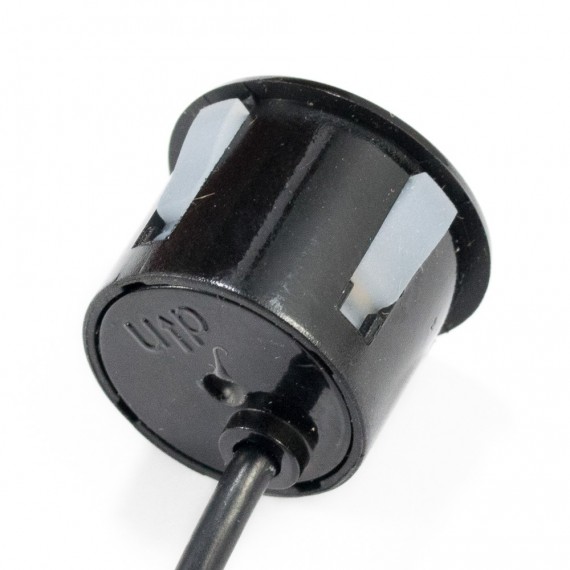

• Dimensiones transductor: D25*L19 mm
• Temperatura de trabajo: -10ºC hasta 70ºC

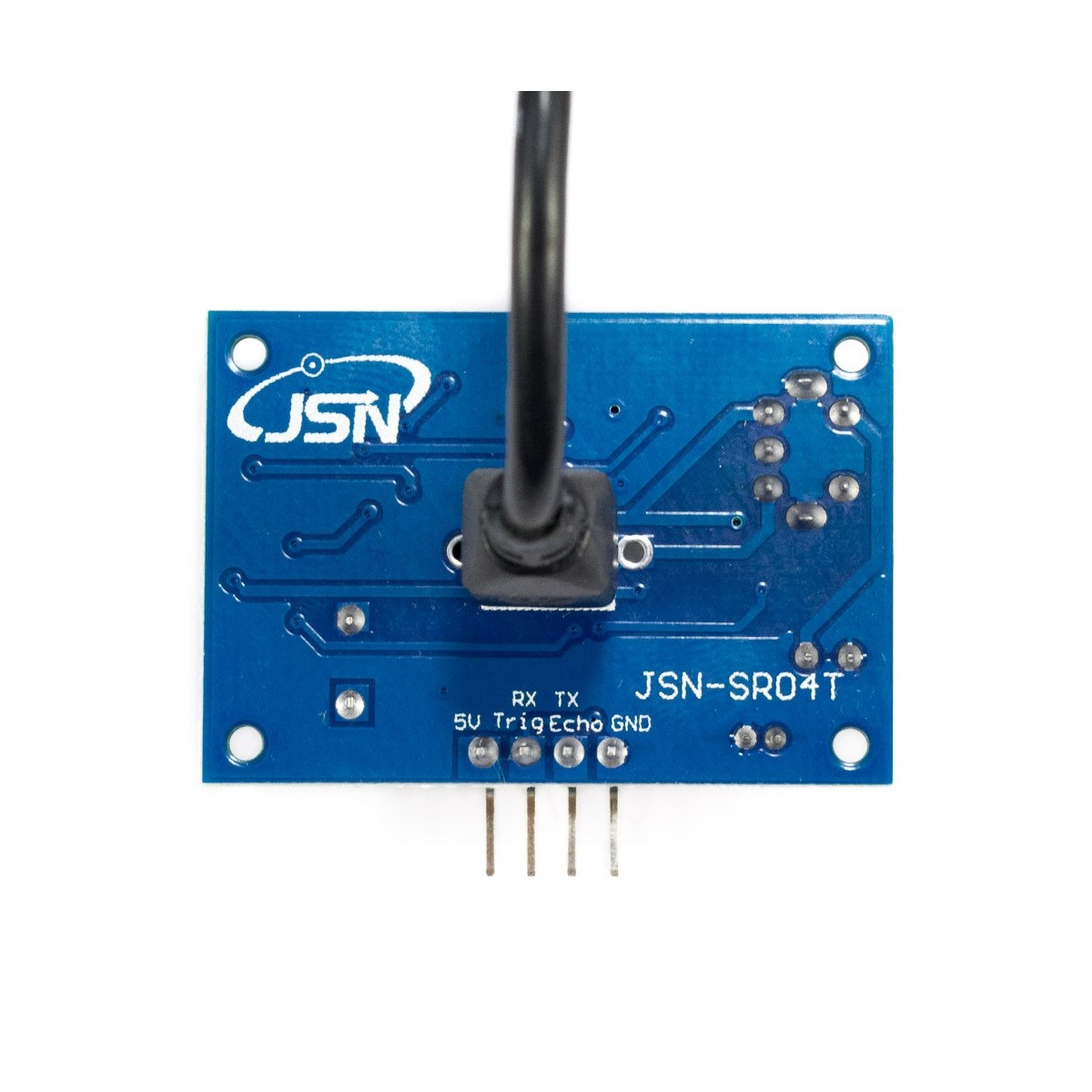

CONEXIÓN

• VCC (+5V DC)
• TRIG (Disparo del ultrasonido)
• ECHO (Recepción del ultrasonido)
• GND (0V)
