INFO
El sensor JSN-SR04T es un sensor de distancia que utiliza ultrasonido (sonar) para determinar la distancia de un objeto en un rango de 25 a 450 cm. Destaca por su pequeño tamaño, bajo consumo energético, buena precisión y especialmente por ser resistente a la humedad.
El sensor trabaja con ultrasonido y contiene toda la electrónica encargada de hacer la medición. El funcionamiento del sensor es el siguiente: se emite un pulso de sonido (TRIG), se mide la anchura del pulso de retorno (ECHO), se calcula la distancia a partir de las diferencias de tiempos entre el Trig y Echo. El funcionamiento no se ve afectado por la luz solar o material negro (aunque los materiales blandos acusticamente como tela o lana pueden ser difícil de detectar).
ESPECIFICACIONES TÉCNICAS
- Modelo: JSN-SR04(FZ1655)
- Voltaje de Operación: 5V DC
- Corriente de trabajo: 30mA
- Rango de detección: 25cm-450cm
- Precisión: puede variar entre los 3mm o 0.3cm
- Frecuencia de emisión acústica: 40KHz
- Duración mínima del pulso de disparo (nivel TTL): 10 μS.
- Tiempo mínimo de espera entre una medida y el inicio de otra 20 mS.
- Ángulo de detección: menor a 50º
- A prueba de agua (solo la parte delantera del sensor)
- Temperatura de trabajo: -10ºC hasta 70ºC

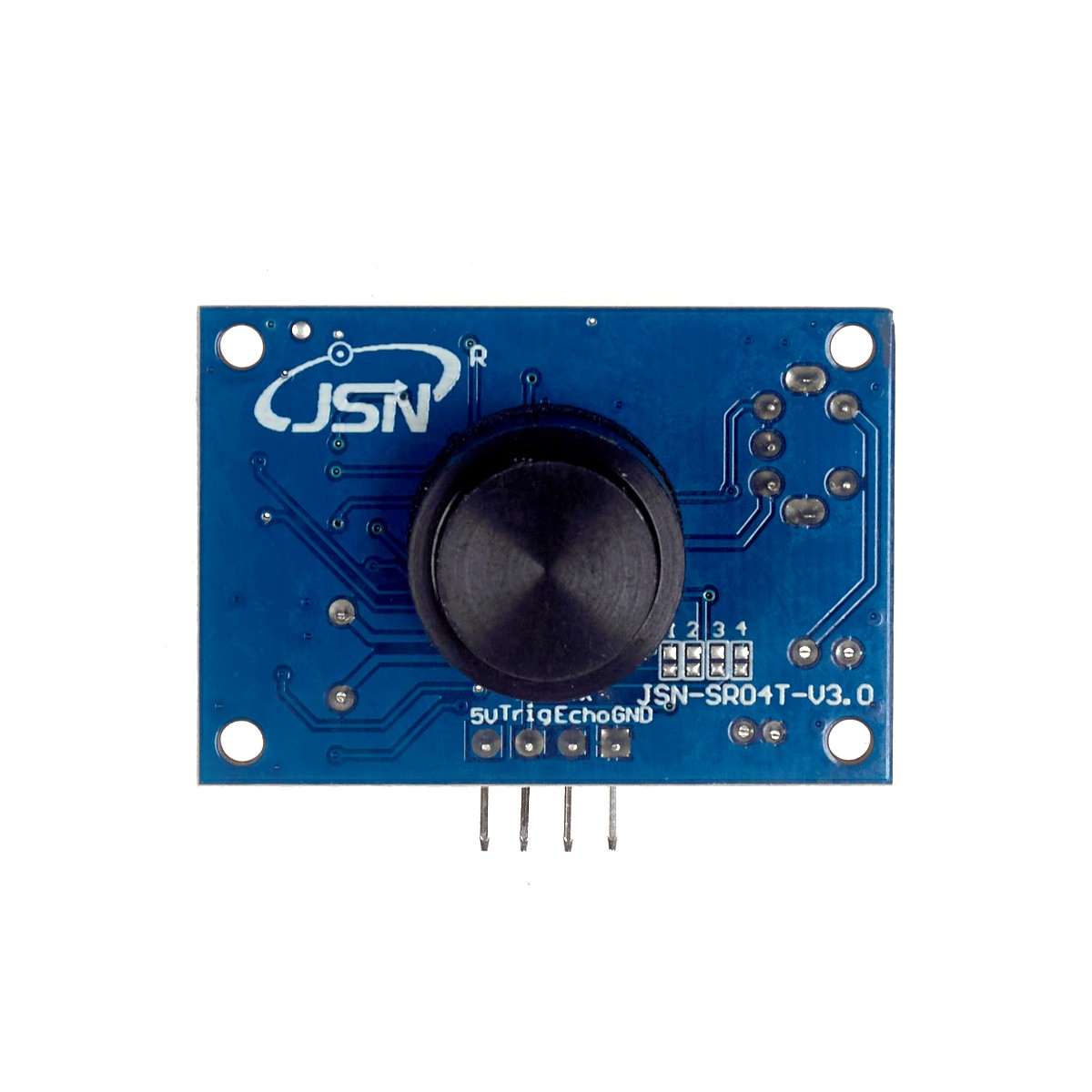

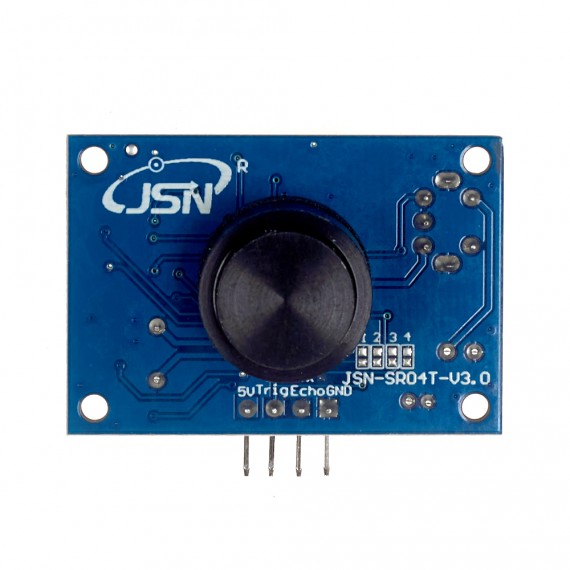

PINES DE CONEXIÓN
- VCC (+5V DC)
- TRIG (Disparo del ultrasonido)
- ECHO (Recepción del ultrasonido)
- GND (0V)
