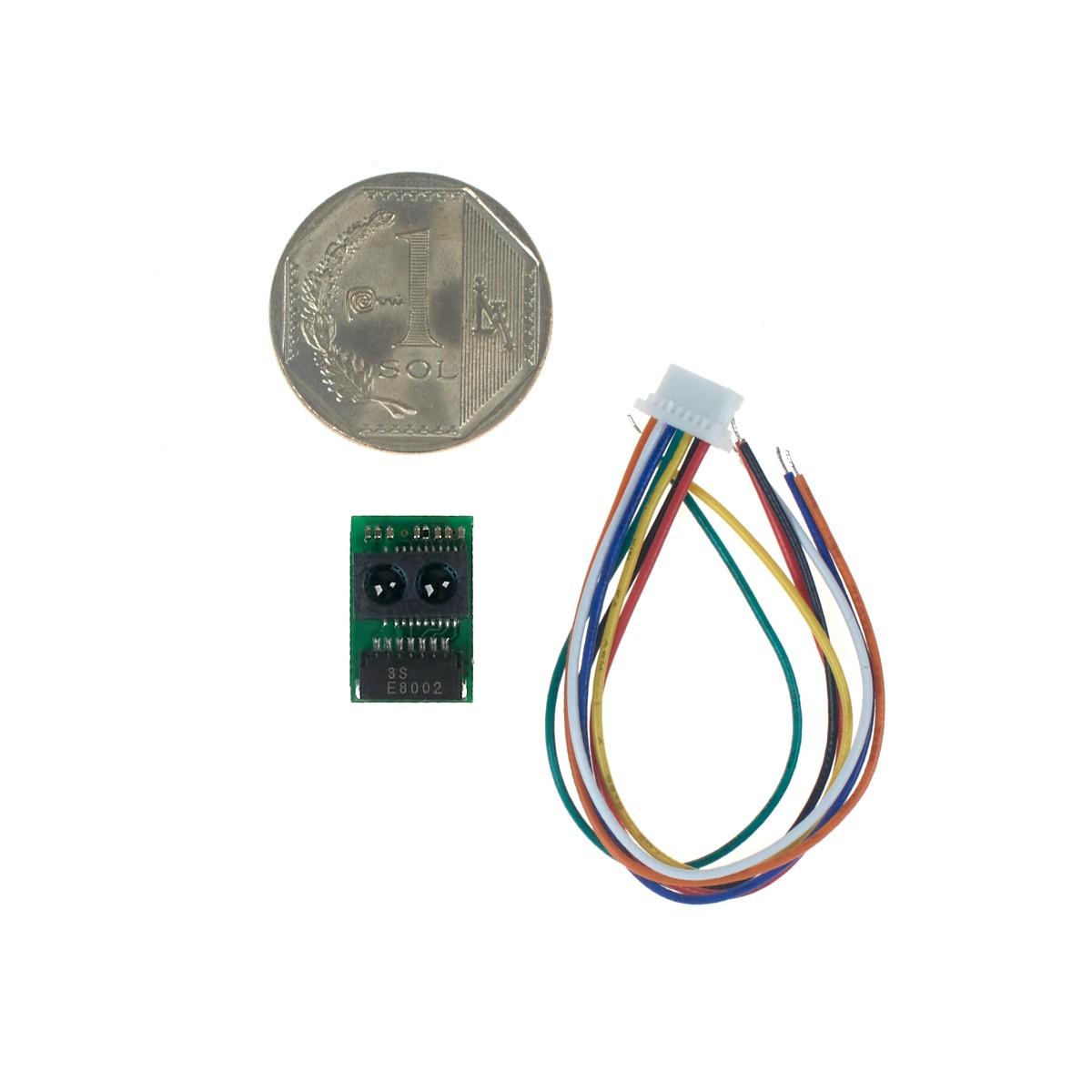

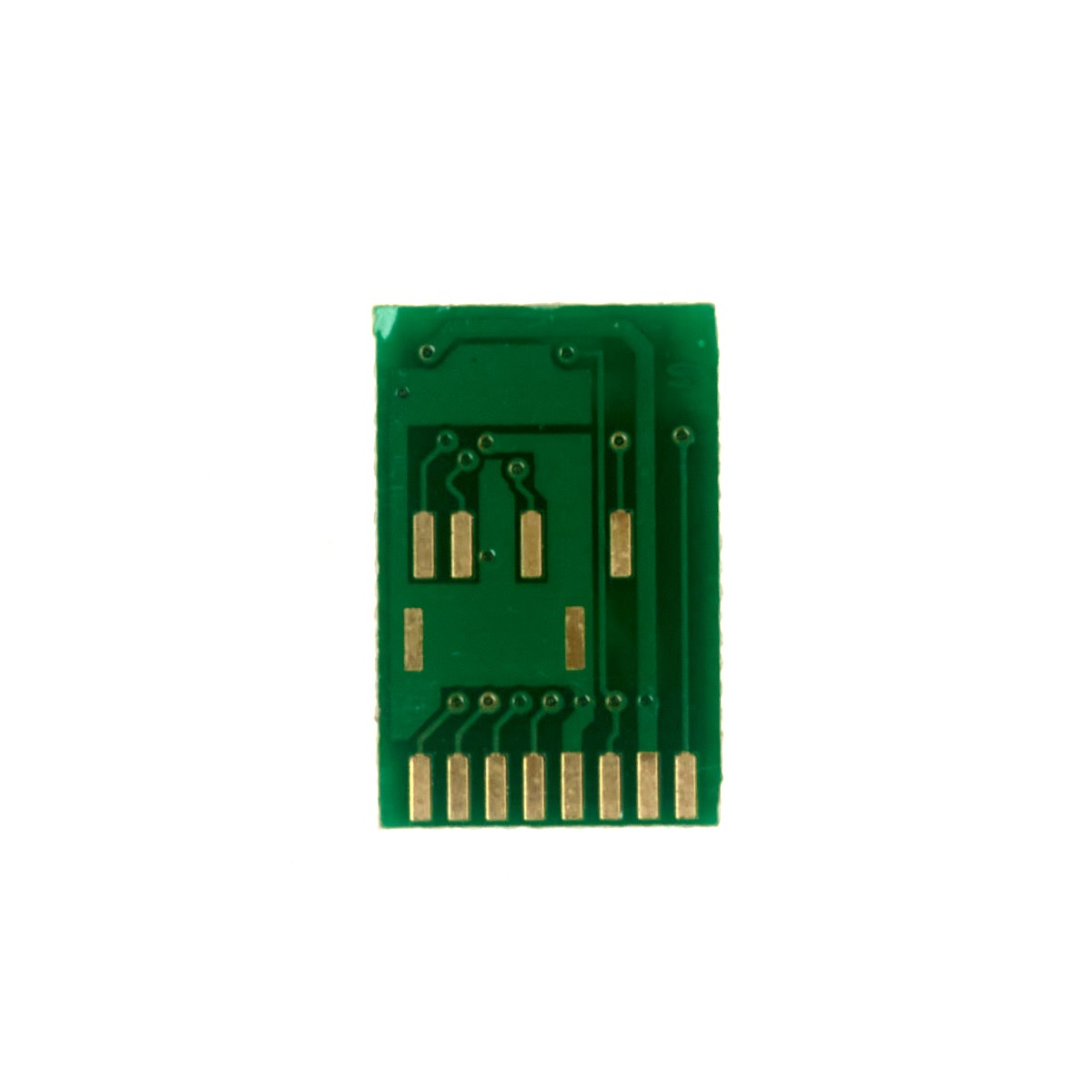

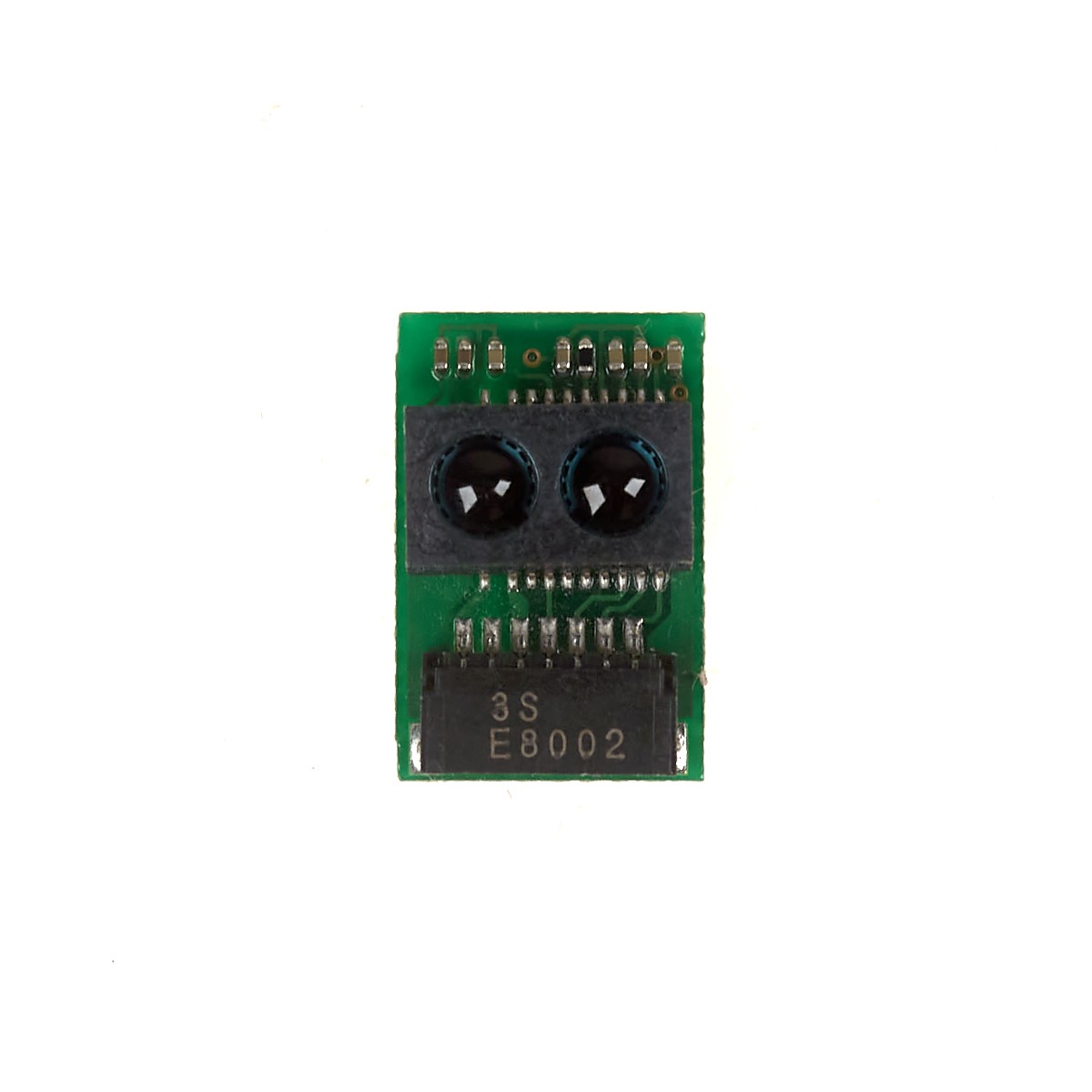

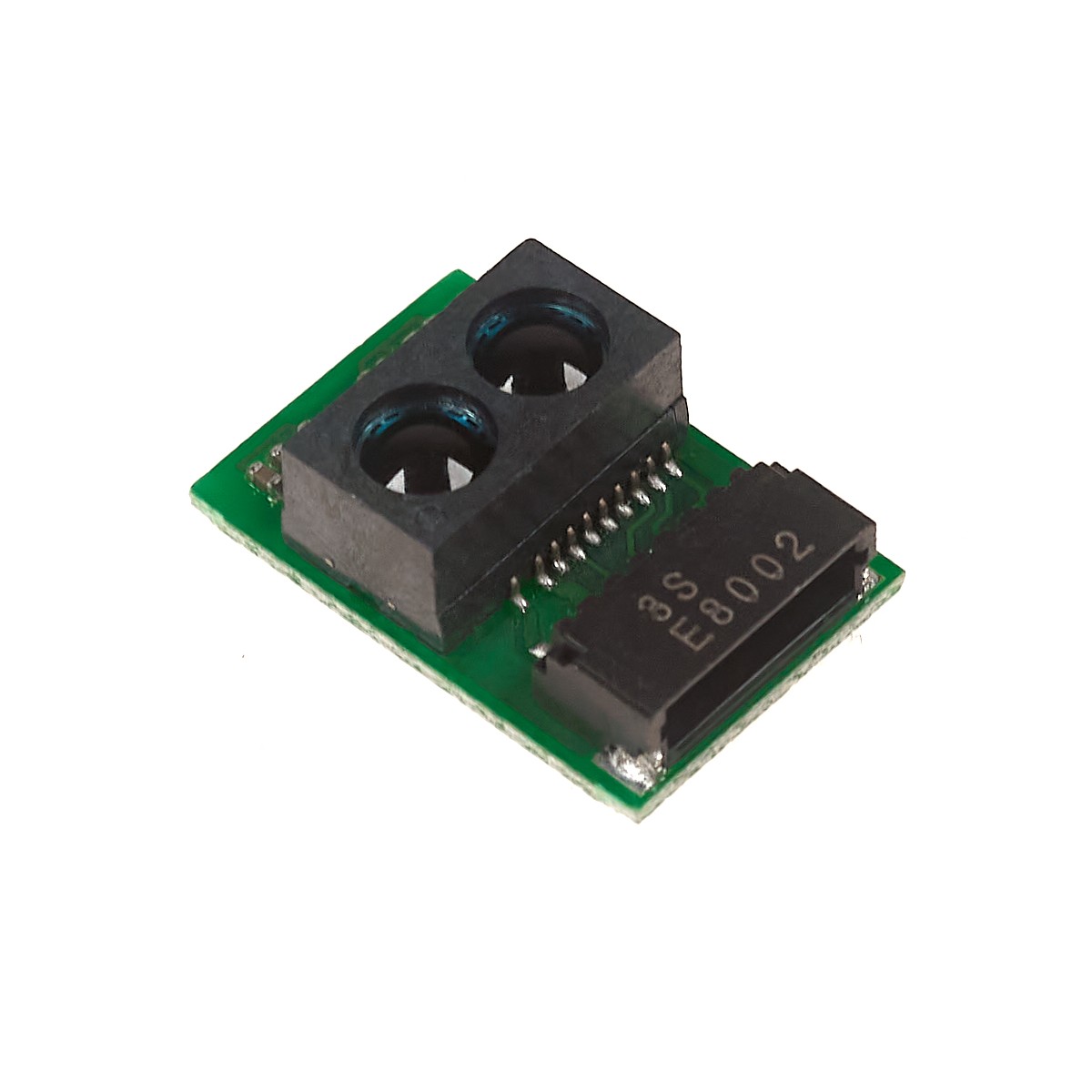

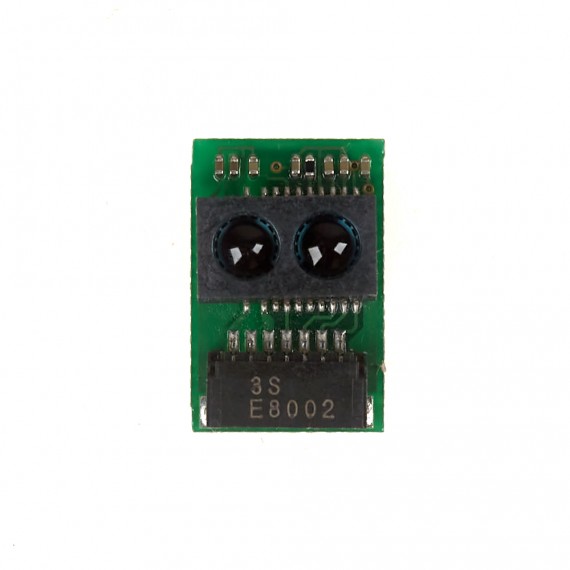

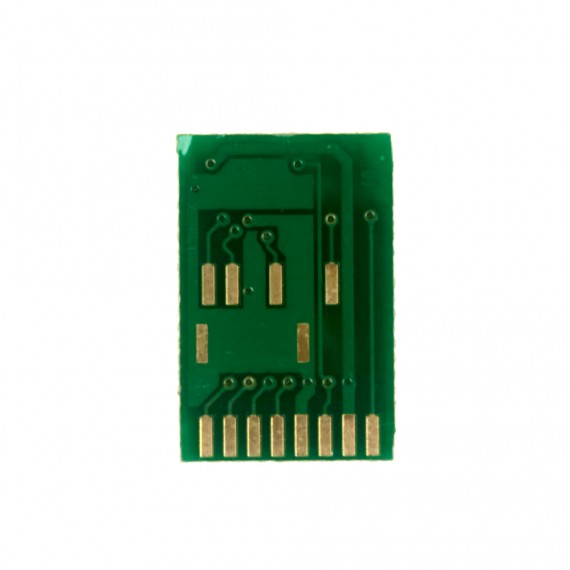

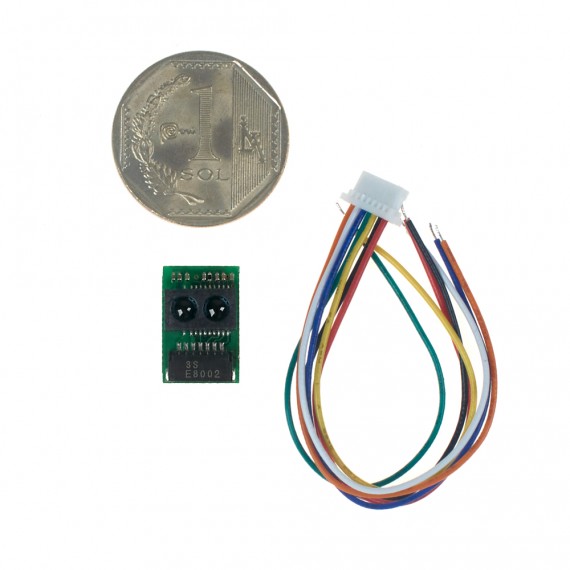

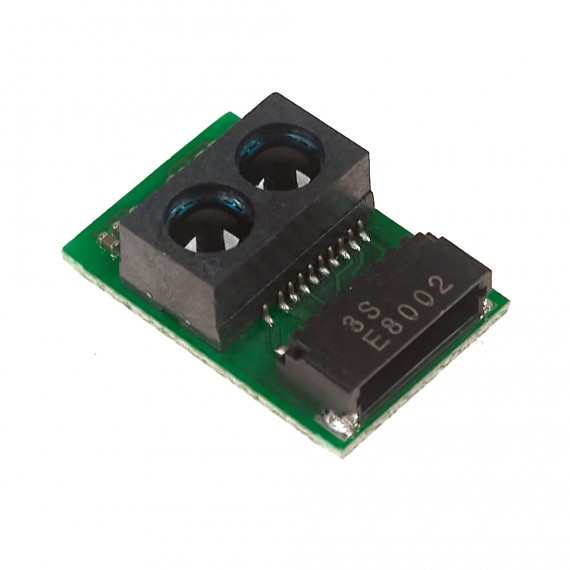

Sensor de distancia infrarrojo SHARP GP2Y0E03

#SKU: 000954

GP2Y0E03 mide la distancia a un objeto en un rango de 4 a 50cm, utiliza un haz de luz infrarrojo invisible al ojo humano, posee salida digital I2C y analógica.

Lee masShow less
S/ 34,00
En stock
A lista de deseos
Descripción

INFO

Sensor de distancia infrarrojo SHARP GP2Y0E03 permite obtener la distancia entre el sensor y algún objeto dentro del rango de 4 a 50cm. Integra tres dispositivos: Un diodo emisor de infrarrojos (IRED), un detector sensitivo de posición (PSD) y un circuito procesador de señales.

El sensor  Sharp GP2Y0E03 posee una salida digital I2C y una salida en voltaje correspondiente a la distancia de detección. También se puede utilizar como un sensor de proximidad con la ayuda de un comparador o mediante software. La diferencia en la reflectividad de los materiales, así como la temperatura de funcionamiento, no afectan en gran medida la operación de este sensor debido al método de detección usado basado en triangulación.

Para obtener la distancia en cm. se recomienda tomar como guía la gráfica voltaje vs. distancia incluido en el datasheet. Para hacer las lecturas analógicas en cm se puede usar las siguientes fórmulas:

distancia(cm) =65.302 -27.77 * [lectura en Voltios]


ESPECIFICACIONES TÉCNICAS

  • Distancia de medición: 4cm a 50cm
  • Salida: Voltaje Analógico (0.3V-2.3V)
  • Voltaje de alimentación: 2.7V ~ 5.5V DC
  • Consumo de corriente: 36mA
  • Voltaje lógico I2C: 3.3VDC
  • Dirección I2C:0x80
  • Dimensiones: 16.7*11.0*5.2 mm

PINES DE CONEXIÓN

  • 1. VDD: Voltaje de Alimentación
  • 2. Vout(A): Salida analógica
  • 3. GND: Tierra o Negativo
  • 4. VIN(IO): Alimentación para I/0 (3.3V)
  • 5. GPIO1:  estado activo/standby
  • 6: SCL: Clock I2C
  • 7. SDA: Data I2C
