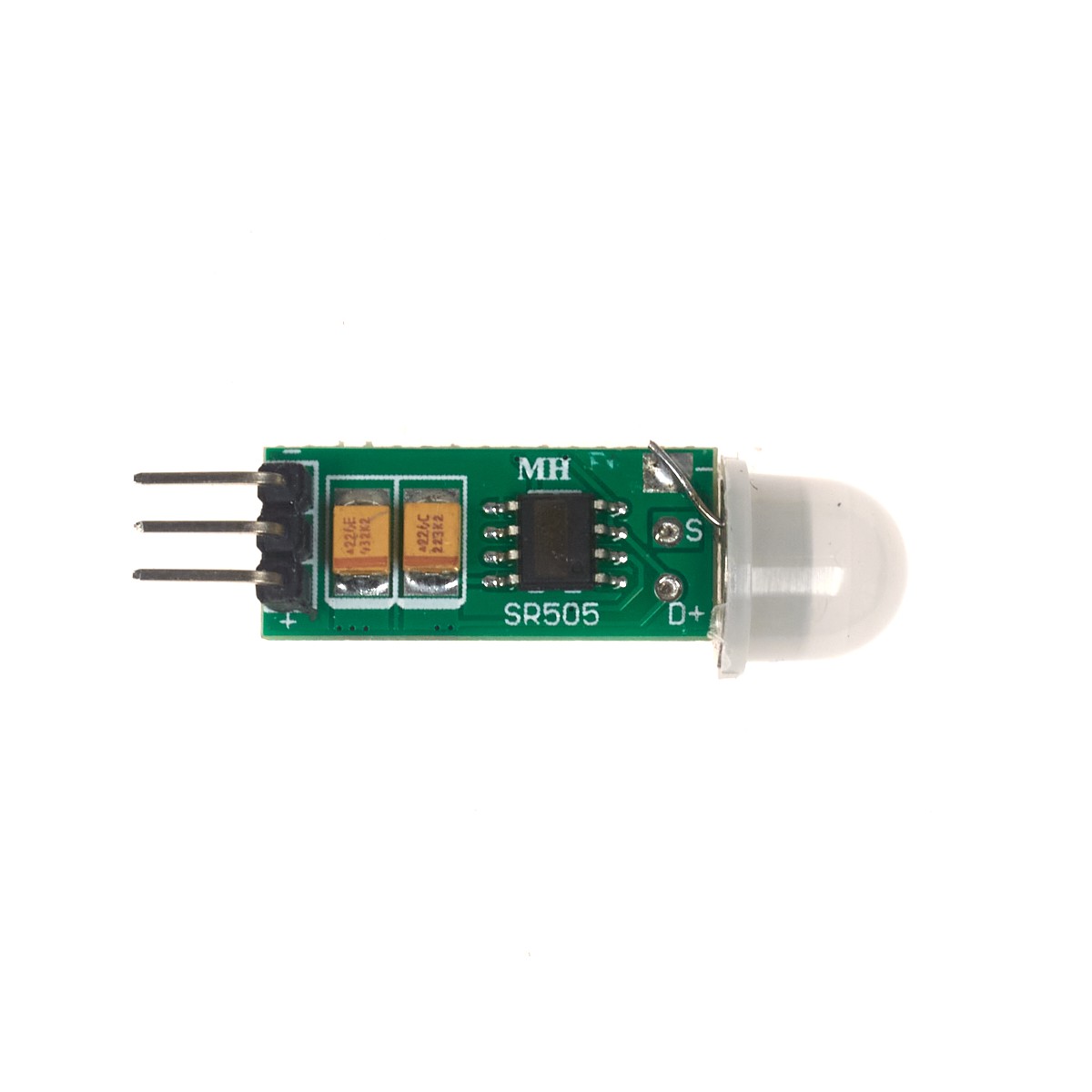

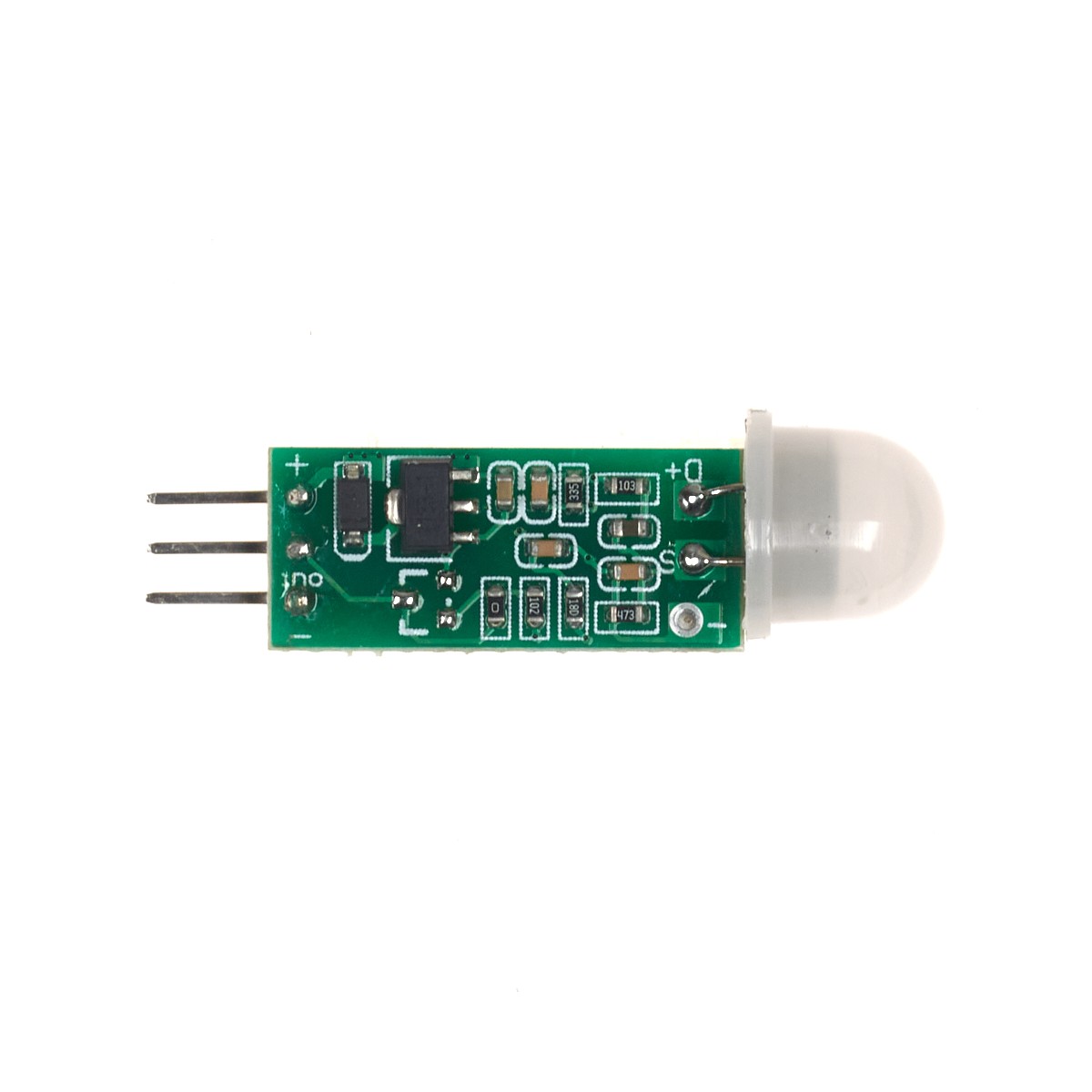

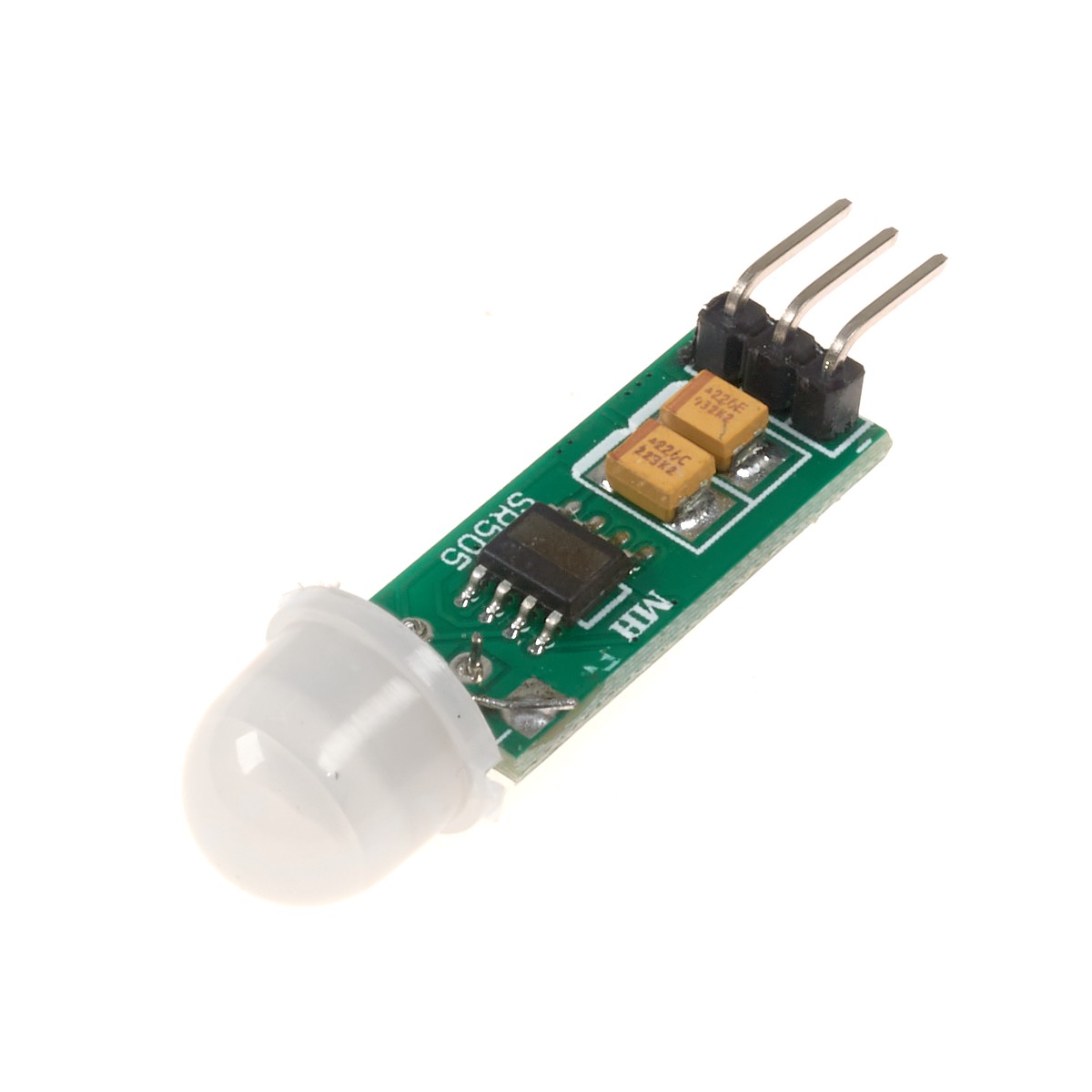

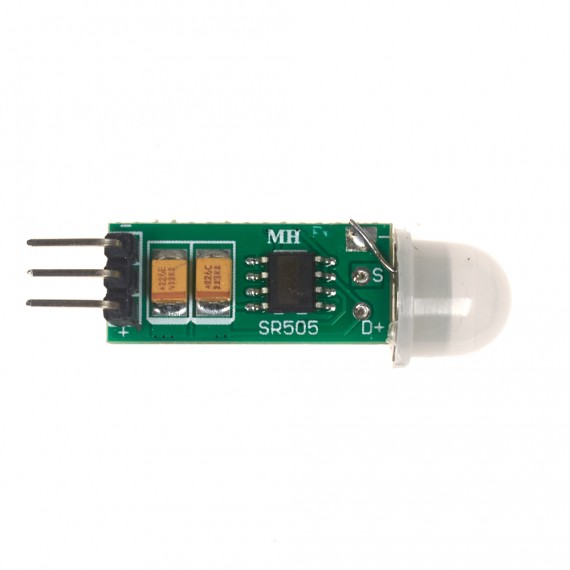

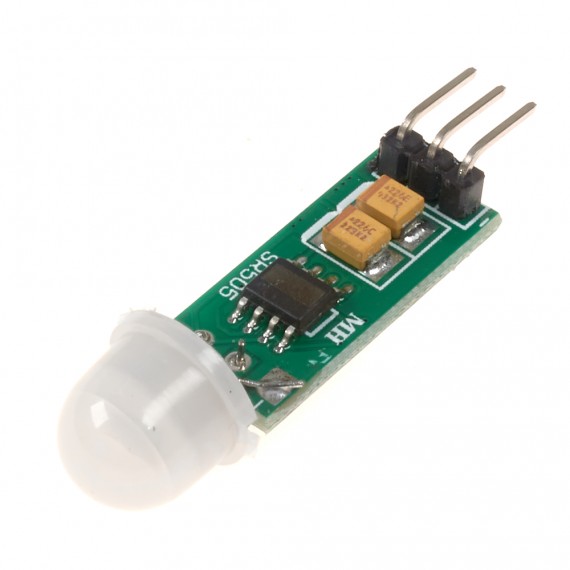

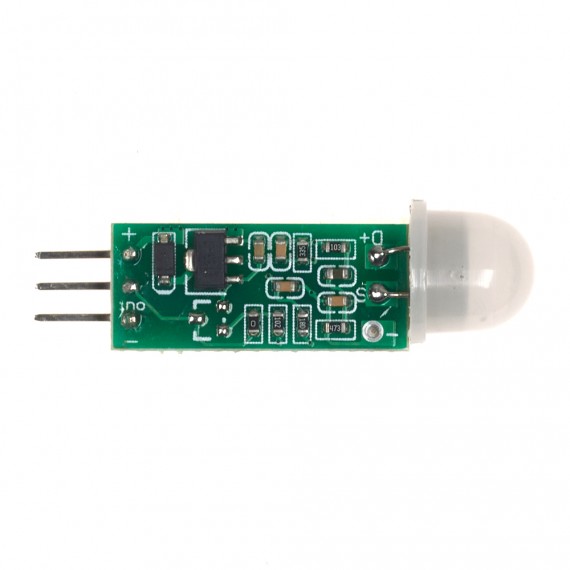

Sensor mini PIR HC-SR505

#SKU: 000955

Módulo PIR de reducido tamaño, ideal para detectar movimiento y construir tus alarmas  o luminarias automáticas.

Lee masShow less
S/ 7,00
Últimas unidades en stock
A lista de deseos
Descripción

INFO

Los sensores PIR tienen como función detector movimiento (de personas), normalmente se busca detector el movimiento de una persona dentro del rango del sensor. Son baratos, pequeños, de bajo consumo y fáciles de utilizar, además no se desgastan. Normalmente los podemos encontrar en electrodomésticos y gadgets para la oficina o el hogar. Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”.

Este módulo contiene un sensor Piroeléctrico, el cual puede detectar cambios de radiación infrarroja. Todo objeto (o cuerpo humano) emite cierto nivel de radiación, y entre mayor temperatura tenga, mayor radiación emitirá. El sensor dentro del detector de movimientos está dividido en 2 mitades o 2 lados. La razón para esto es que estamos buscando la diferencia en el movimiento no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra. Si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo.

Los sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un espacio, a partir de esto podemos programar diferentes acciones como el encendido/apagado automático de luces, sonidos, alarmas, mensajes de texto, llamadas, etc. Si bien son capaces de detectar personas, no nos pueden decir cuántas, ni en qué dirección se encuentran y en algunos casos puede ser activado por mascotas, la clave está en experimentar y encontrar los valores de sensibilidad que funcionen adecuadamente.

El módulo PIR HC-SR505 a diferencia del HC-SR501 no se puede regular la sensibilidad y tiempo del pulso, estos vienen ya predefinidos, con esto se logra reducir considerablemente el tamaño del modulo siendo ideal para aplicaciones donde se requiera una solución de reducido tamaño.

Utilizar el módulo PIR con Arduino es muy sencillo, solo debemos declararlo como una entrada digital o como una interrupción por hardware en los pines 2 o 3 para el Arduino Uno.


ESPECIFICACIONES TÉCNICAS

  • Modelo: HC-SR505
  • Voltaje de operación: 4.5VDC - 20VDC
  • Consumo de corriente en reposo: <50uA
  • Voltaje de salida: 3.3V (alto) / 0V (bajo)
  • Rango de detección: 3 metros,
  • Angulo de detección: <100º (cono)
  • Tiempo de retardo: 8 s (+/-30%)
  • Tiempo de bloqueo: 2.5 s
  • Temperatura de trabajo: -20ºC hasta 80ºC

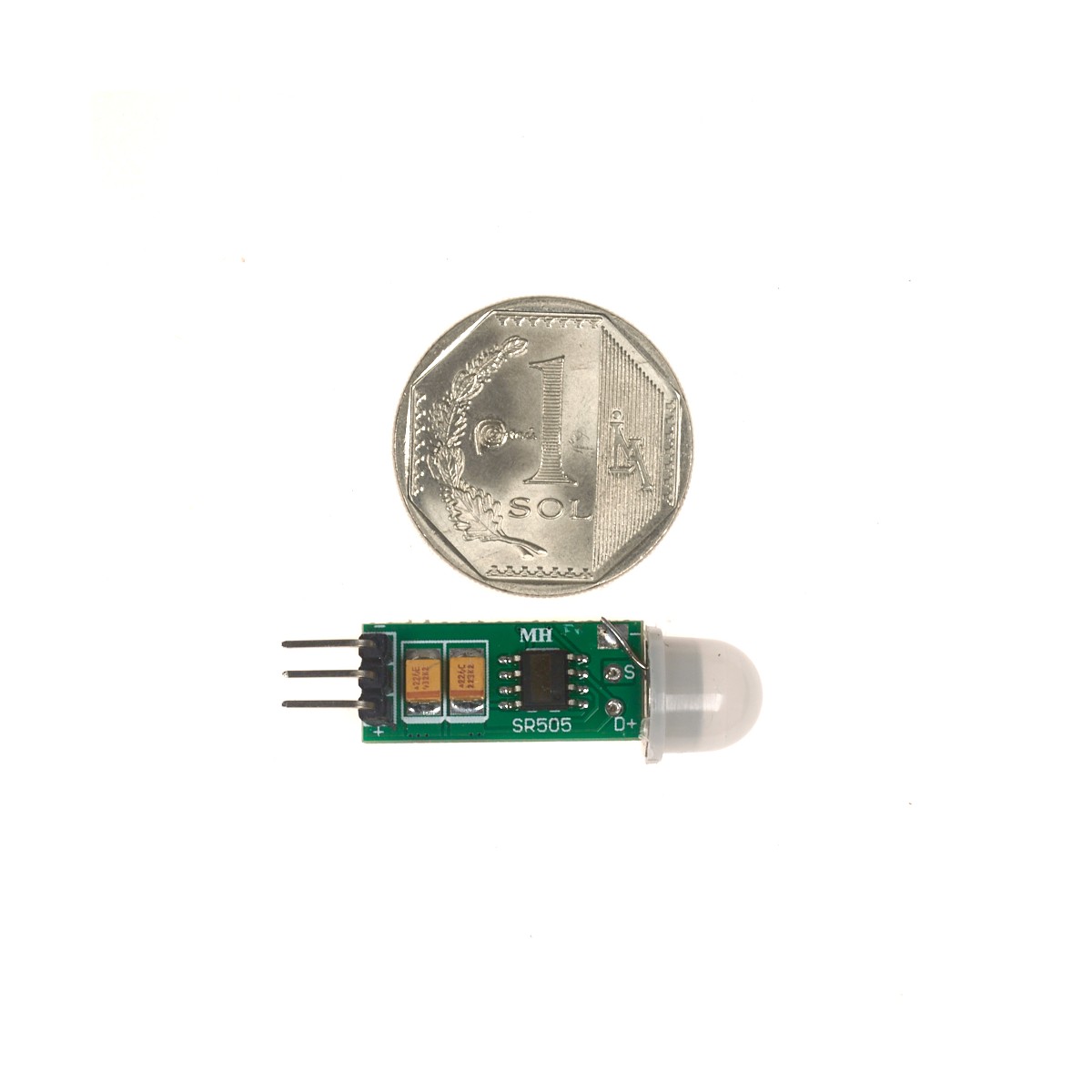

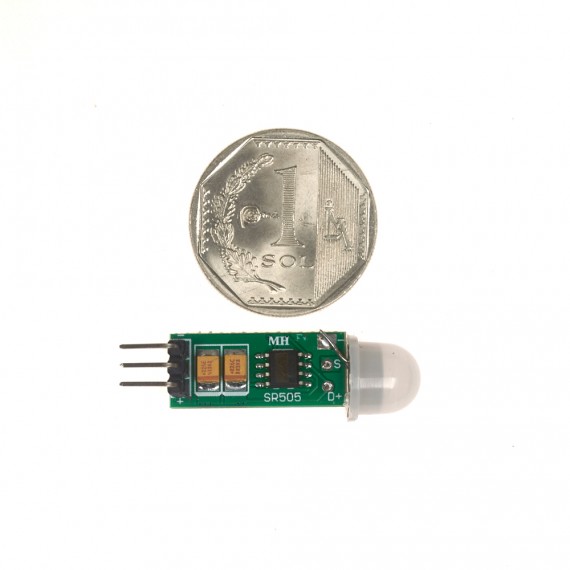

  • Dimensión: 3.5 cm x 1 cm x 1 cm (aprox.)

APLICACIONES

  • Productos de Seguridad
  • Iluminación Automática
  • Automatización y control industrial
  • Puertas y timbres automáticos
  • Juguetes
Lee masShow less
