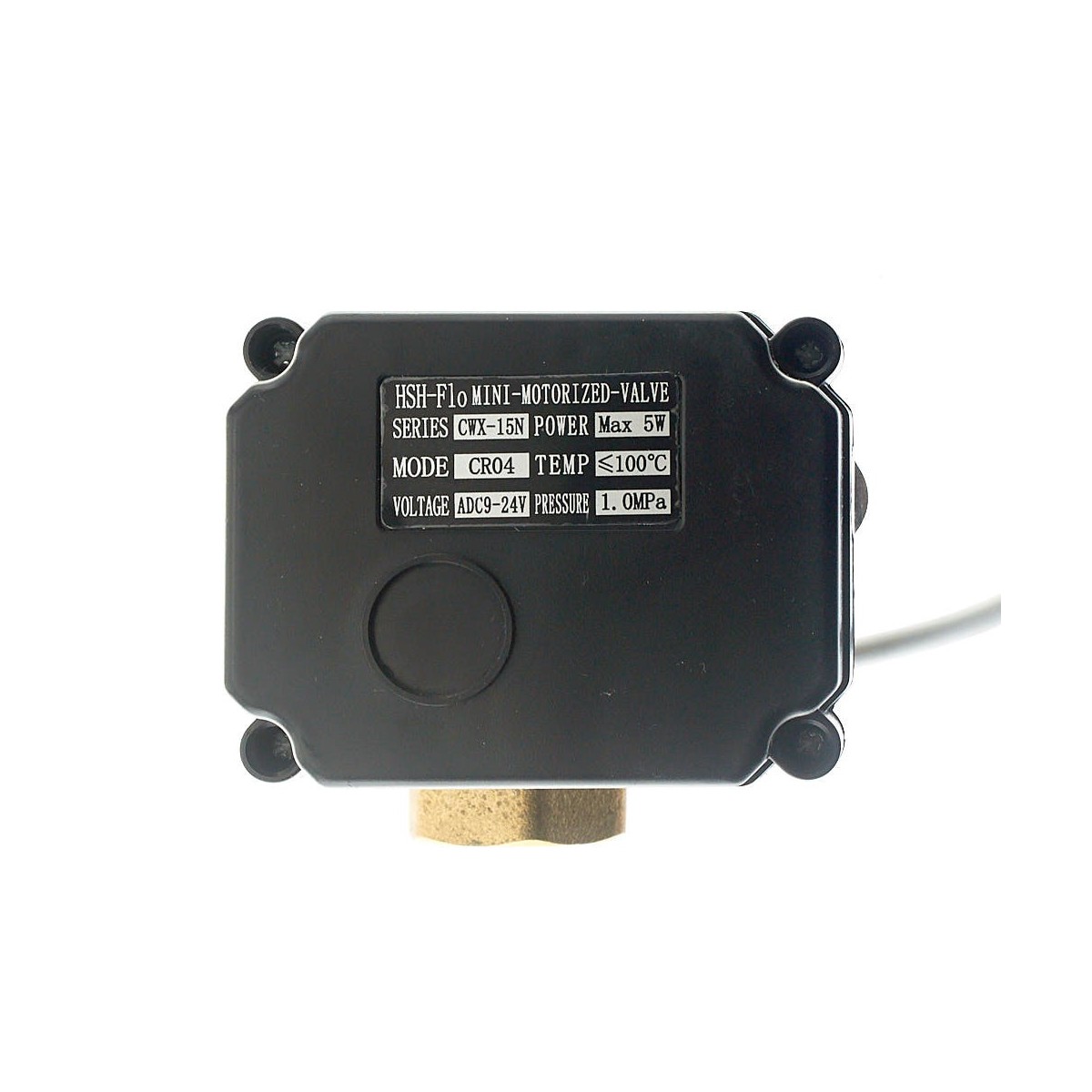

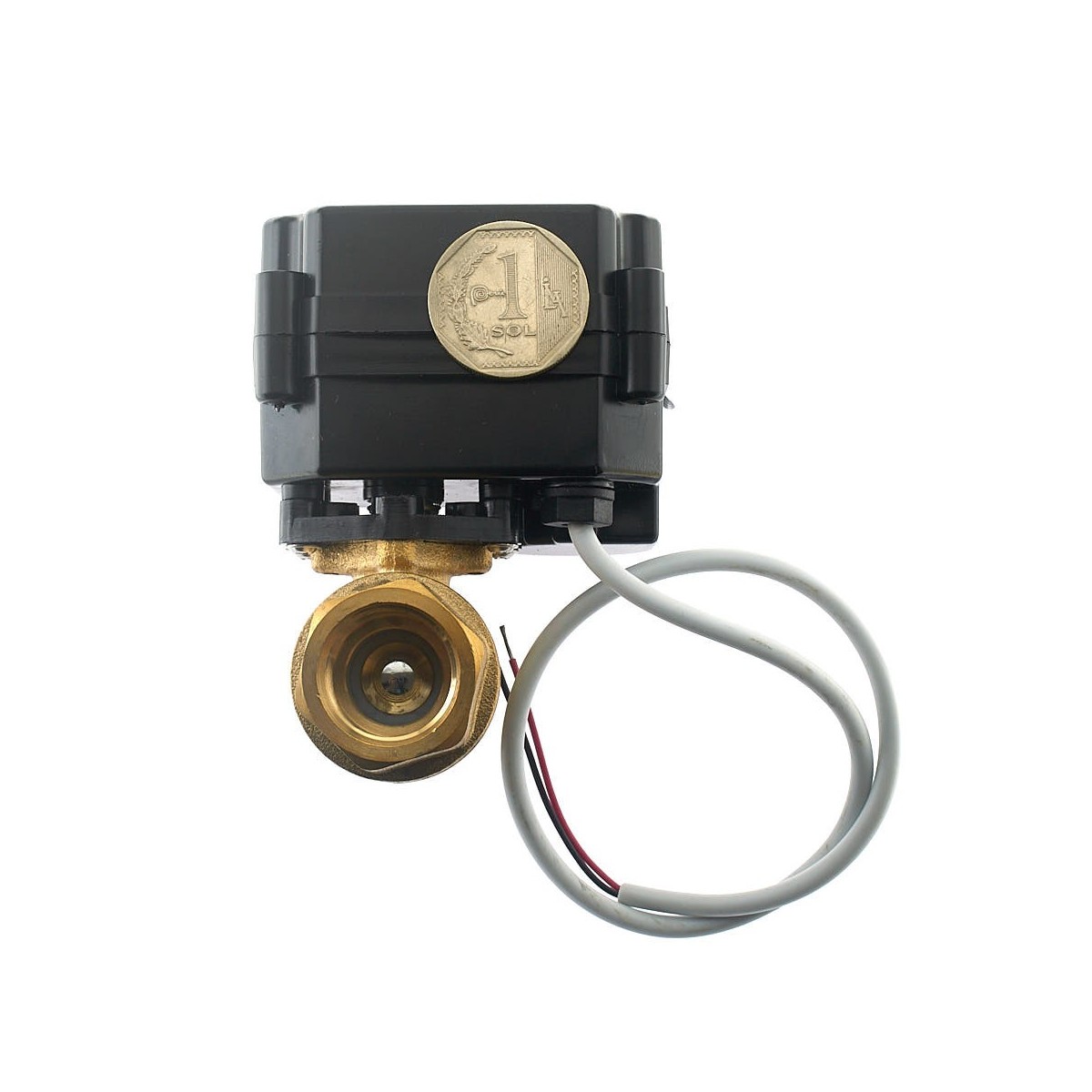

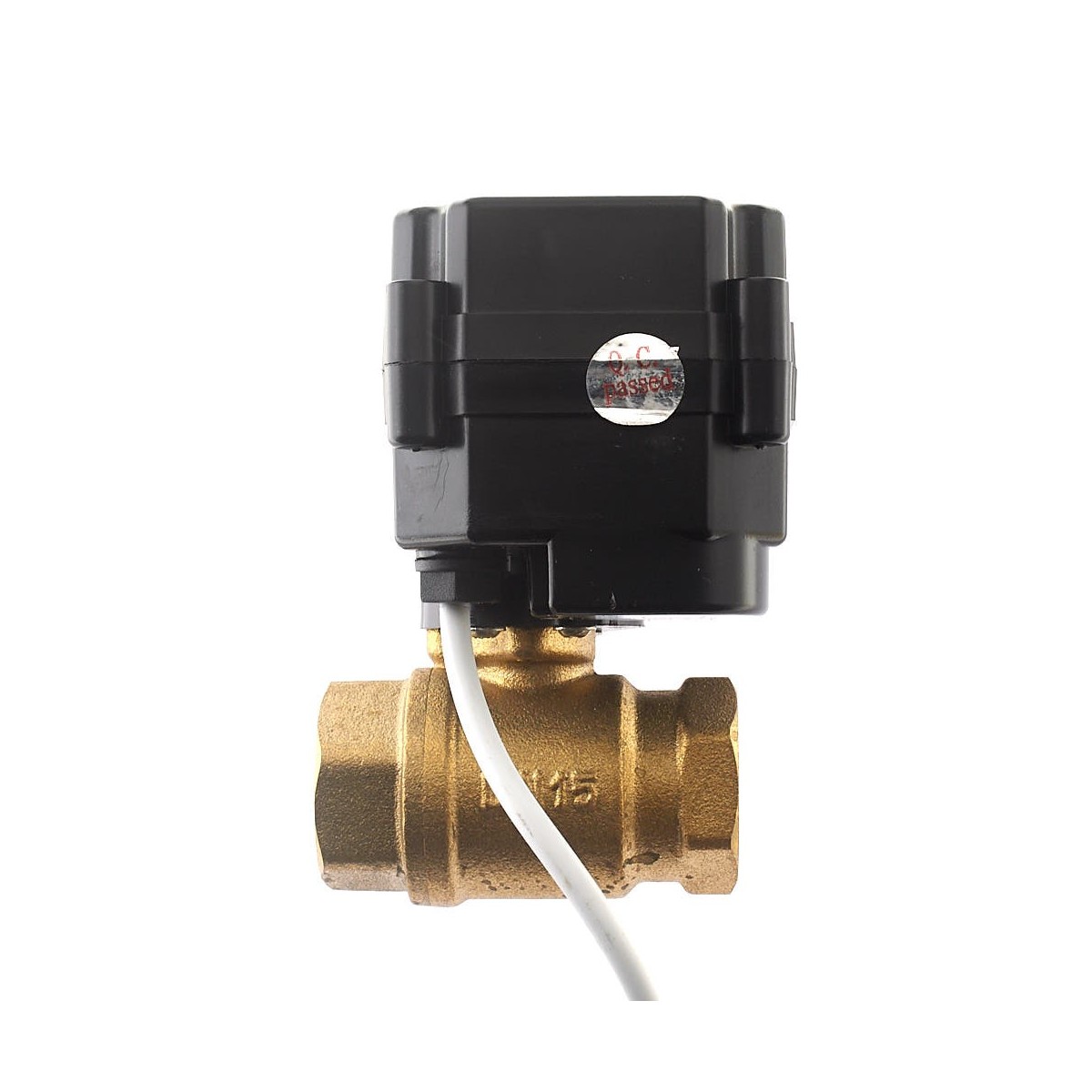

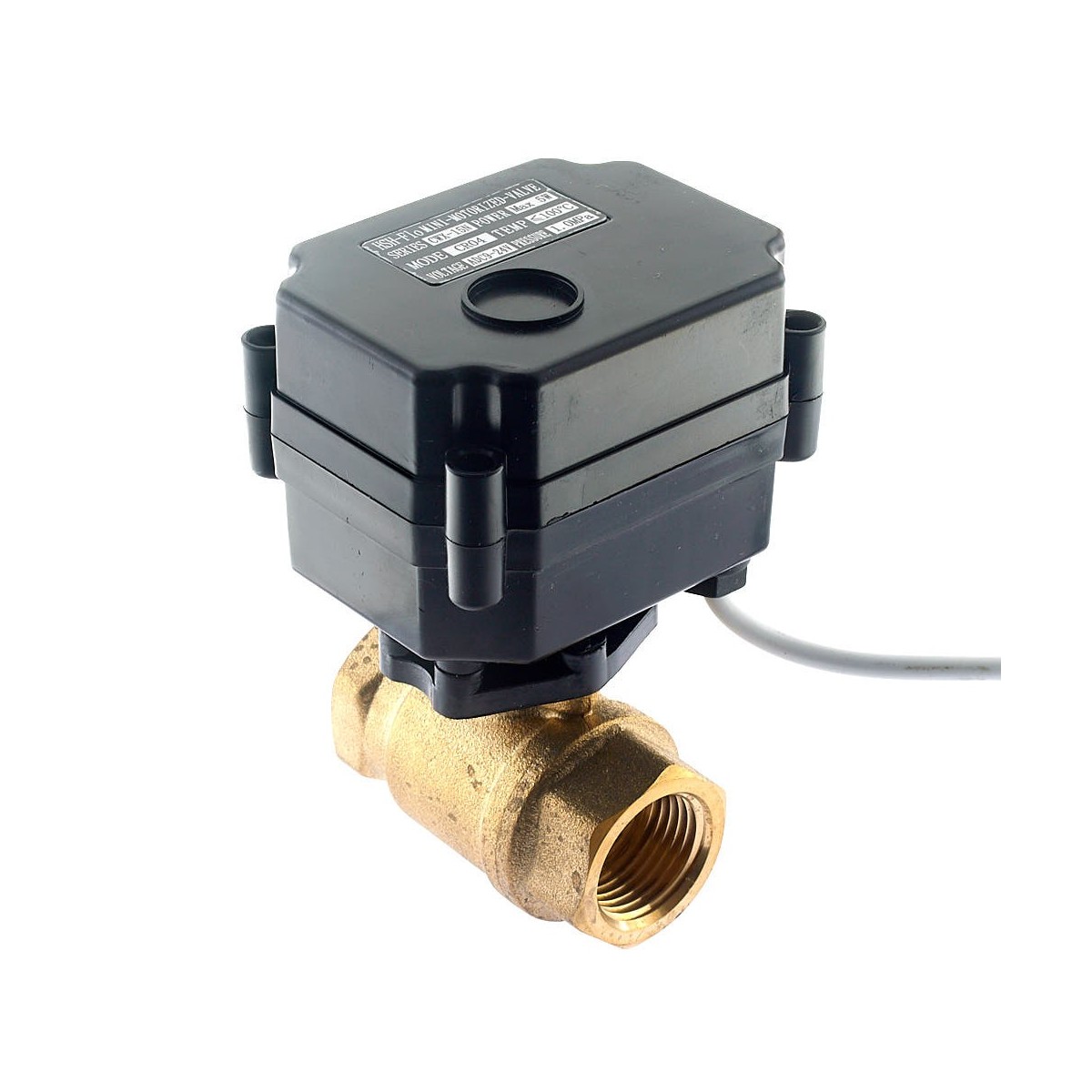

Válvula motorizada CR-04 1/2" 12VDC (NC)

#SKU: 000839

Válvula motorizada CR-04 ideal para proyectos de domótica, no necesita de presión mínima ni de alimentación permanente como las válvulas solenoide. Tipo Normalmente Cerrada (NC). Motor DC interno de 12VDC.

Lee masShow less
S/ 180,00
En stock
A lista de deseos
Descripción

INFO

Controlar la apertura en una tubería es ahora más sencillo con la ayuda de esta válvula. Válvula motorizada de 12VDC, cuerpo de bronce, conexión de rosca 1/2", tipo Normalmente Cerrada(NC), no necesita presión mínima de funcionamiento. Es ideal para aplicaciones donde la apertura de la válvula se da en periodos cortos y de forma repetida, como dosificación de líquidos.

El equipo está integrado por dos partes principales: la válvula de bronce y el bloque electrónico. El bloque electrónico posee un pequeño motor DC que unido a una caja reductora entrega el torque necesario para la apertura o cerrado de la válvula. El consumo de energía es mínimo, pues solo consume energía en el cambio de estado (mientras el motor está en funcionamiento: abriendo o cerrando la válvula), más no en un estado estable. Esto es una clara ventaja con respecto a las válvulas solenoide que necesitan estar permanentemente alimentadas para mantener la apertura o cerrado de la válvula. Dentro del bloque electrónico se encuentran también los fines de carrera que son de gran utilidad, pues permiten conocer si la válvula está completamente abierta o cerrada y así dejar de alimentar el motor DC. Internamente posee un capacitor a modo de batería, donde almacena energía para automáticamente cerrar la válvula cuando se le retira la energía y retornar al estado de reposo NC(normalmente cerrado). La válvula motorizada CR-04 no entrega las salidas de los finales de carrera como el modelo CR-05. El cuerpo de la válvula está fabricado en bronce con roscados para conexión estándar. No requiere de presión mínima para su funcionamiento a diferencia de las válvulas solenoide con diafragma.

Para su control se puede utilizar un microcontrolador como Arduino o un ESP8266/ESP32 y utilizar un protocolo de comunicación para el control a distancia, como: Wifi, RF, RS-485, Z-wave, etc. Es necesario utilizar un driver de potencia entre el microcontrolador y la válvula, en este caso como el actuador de la válvula es un motor DC que solo debemos accionar en un sentido (solo para abrir) podemos utilizar un driver mosfet como: AOD4184A parallel, IRF540N 30A. También es posible utilizar un puente H, como el L298N, pero debemos tener en cuenta de solo activarlo en un sentido.

El modelo de válvula motorizada CR-04 es más simple de utilizar que la valvula CR-05, pues solo debemos alimentar la válvula para abrir y al retirar la energía la válvula automáticamente se cerrará, la energía para cerrar la válvula es almacenada internamente por la válvula.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 12V DC
  • Consumo corriente: 80 mA
  • Válvula normalmente cerrada (NC: normally closed)
  • Sensores de final de carrera internos: (abierto/cerrado)
  • Diámetro Tubería: 1/2" (15mm)
  • Rosca: BSPP/BSPT Hembra (NO NPT)
  • Cable de 0.5m de longitud
  • Cableado CR-04: 2 cables
  • Tiempo de apertura/cerrado: 5 segundos
  • Fluidos de trabajo: Agua, aceite, combustible
  • Temperatura de líquidos: 5-100°C
  • Presión Máx: 1.0 MPa (10 Bar)
  • No requiere de presión mínima para su funcionamiento
  • Material cuerpo: Bronce
  • Dimensiones: mm
  • Peso:

CONEXIÓN

  • Rojo: Abre cuando conectado a +12V
  • Negro: GND

APLICACIONES

  • Automatización Industrial (actuador para control de nivel, dosificación)
  • Domótica (lavado de manos)
  • Climatización
