ARDUINO MEGA 2560 REV3 - Original

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y múltiples aplicaciones.

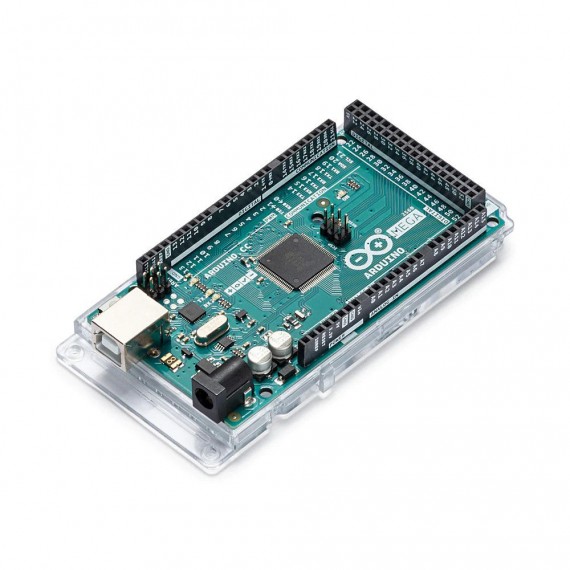

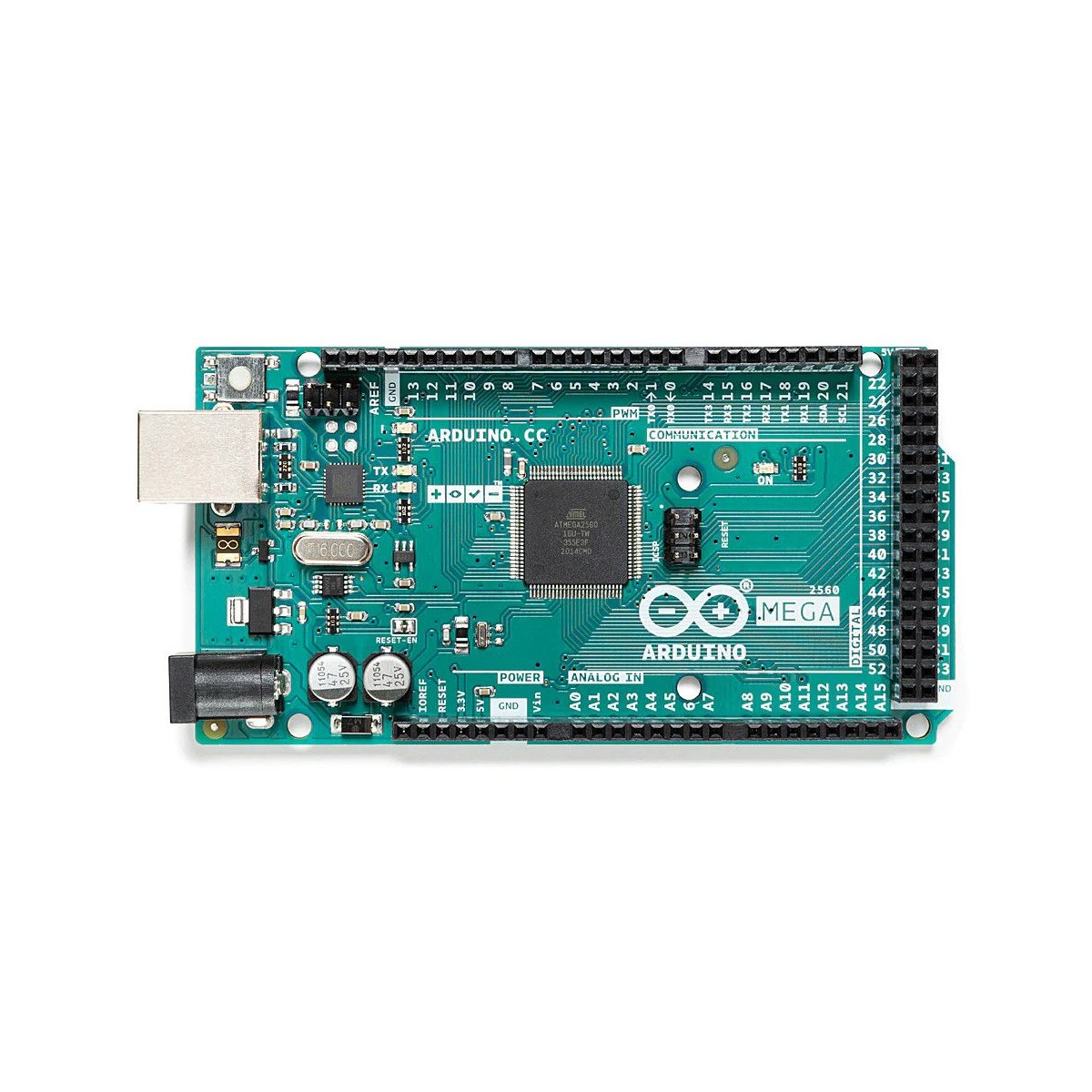

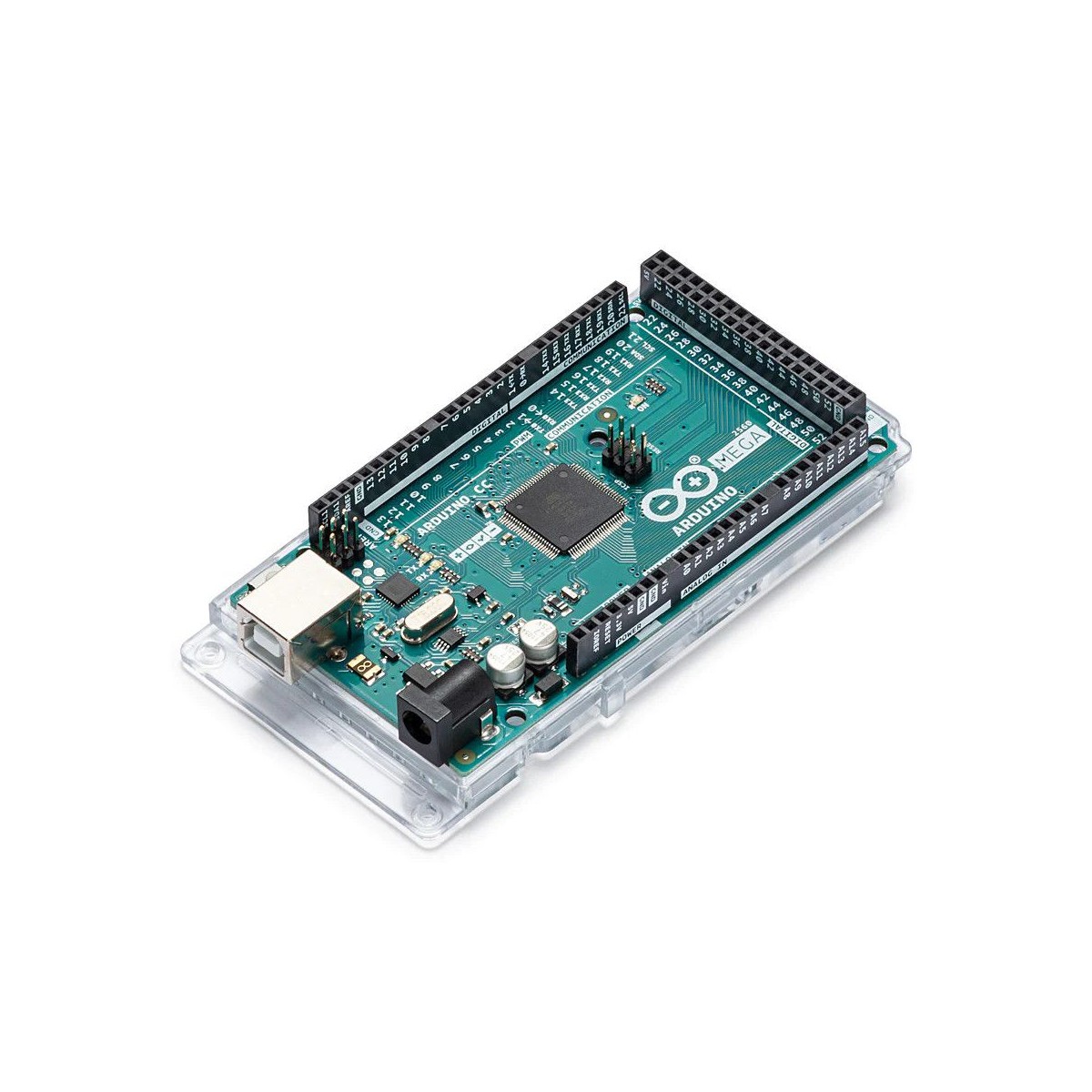

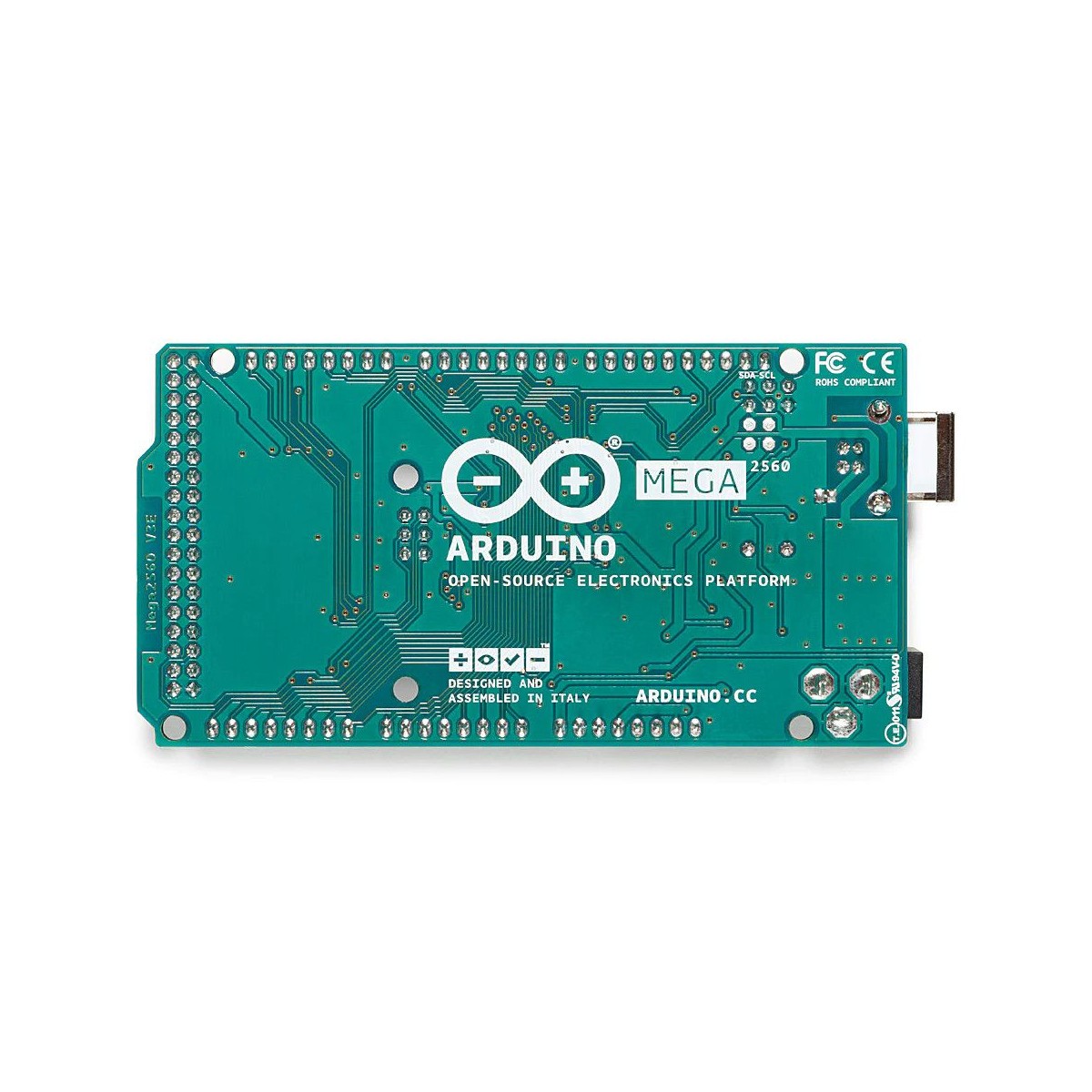

ARDUINO MEGA 2560 REV3 es una tarjeta de desarrollo mucho más potente que Uno R3, es utilizada en aplicaciones con mayor necesidad de recursos como entradas/salidas, memoria e interfaces. Mega 2560 R3 es una tarjeta de desarrollo que utiliza el microcontrolador ATmega2560(Atmel/Microchip). Posee 54 entradas/salidas digitales (15 pueden usarse como PWM), 16 entradas analógicas, 4 UARTs(puertos seriales por hardware), un resonador cerámico de 16 MHz, conexión USB, conector de alimentación, conector ICSP y un botón de Reset. La tarjeta contiene todo lo necesario para el funcionamiento del microcontrolador; basta conectarlo al puerto USB o alimentarlo con una fuente de voltaje continuo o una batería para empezar a usarlo.

ARDUINO MEGA 2560 REV3 utiliza el ATMEGA16U2 para la comunicación USB-Serial con la PC, el driver ya viene incluido en la instalación del IDE Arduino. El conector USB es de tipo USB-B, por lo que es necesario un Cable USB-A a USB-B Macho para su conexión a la PC.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATmega2560 (8-bit)
• Chip USB: ATmega16U2
• Conector USB: Tipo B
• Voltaje de operación: 5V DC
• Voltaje de alimentación: 6V - 20V DC(7-12V recomendado)
• Pines digitales I/O: 54 (15 salidas PWM)
• Entradas analógicas: 16 (ADC 10-bit)
• Corriente entrada/salida por pin: 40mA máx.
• Memoria FLASH: 256KB
• Memoria SRAM: 8KB
• Memoria EEPROM: 4KB
• Frecuencia de reloj: 16MHz
• Diseño compatible con Arduino® Mega 2560 R3
• Procedencia: ITALIA (Ardunio INC)
• Incluye: Cable USB 30cm
• Dimensiones: 101.5*53.3 mm
• Peso: 37 gramos

FUNCIONALIDADES PRINCIPALES

• RESET automático al subir un sketch
• LED POW en placa para indicar el encendido
• LED TX, RX y L(pin 13)
• Conector USB-B para programación y comunicación serial integrado en placa
• Conector ICSP para programación
• Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
• Pulsador de RESET en placa
• El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo

INSTRUCCIONES DE ALIMENTACIÓN

La tarjeta Arduino Nano CH340G permite optar por diferentes formas de alimentación:

1. USB: Conector USB-C, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
2. Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
3. Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.

LINKS

• Página oficial Arduino Mega
• Arduino IDE
• Datasheet ATMega2560
• Esquemático
• Pinout
