Arduboard Mega 2560 - CH340

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y múltiples aplicaciones.

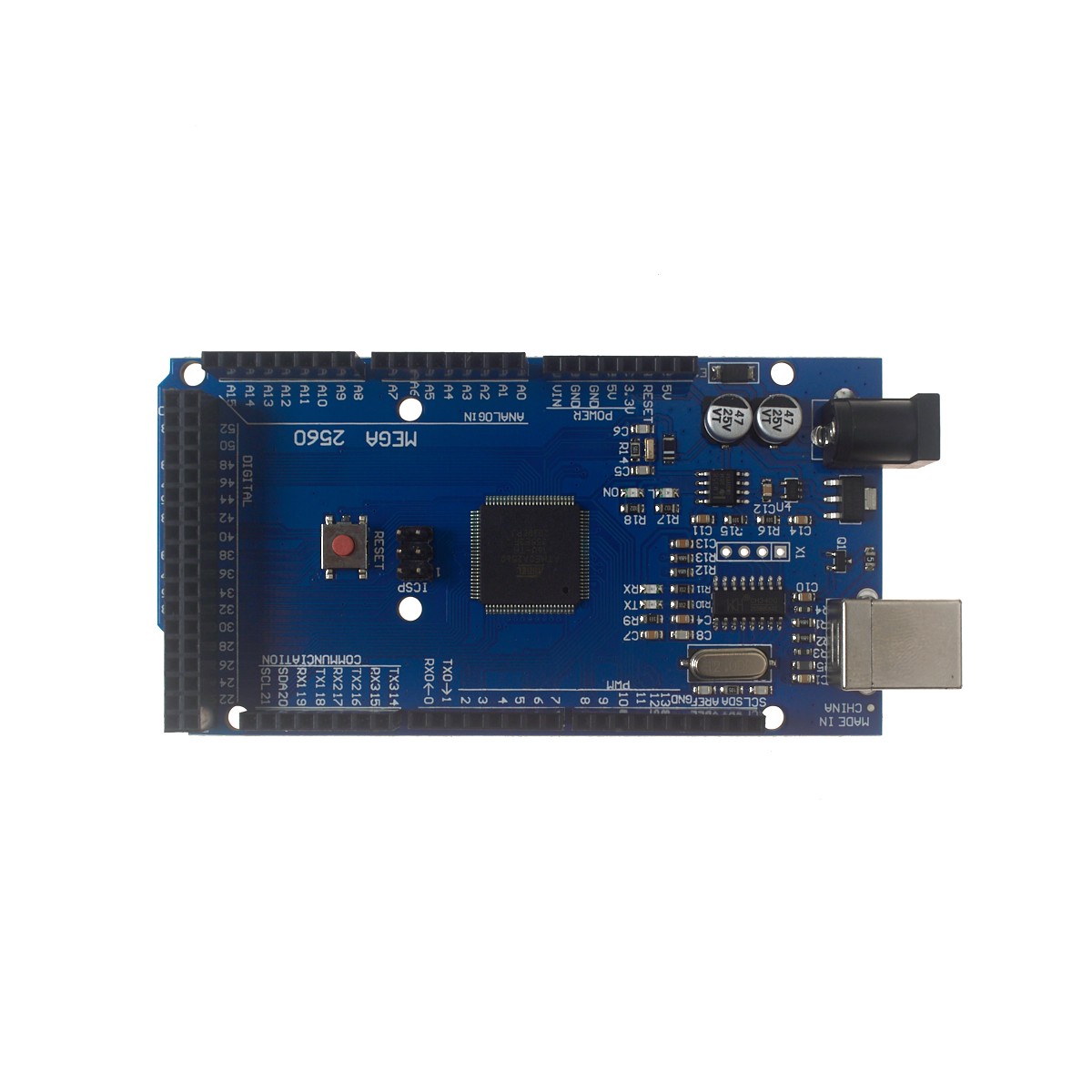

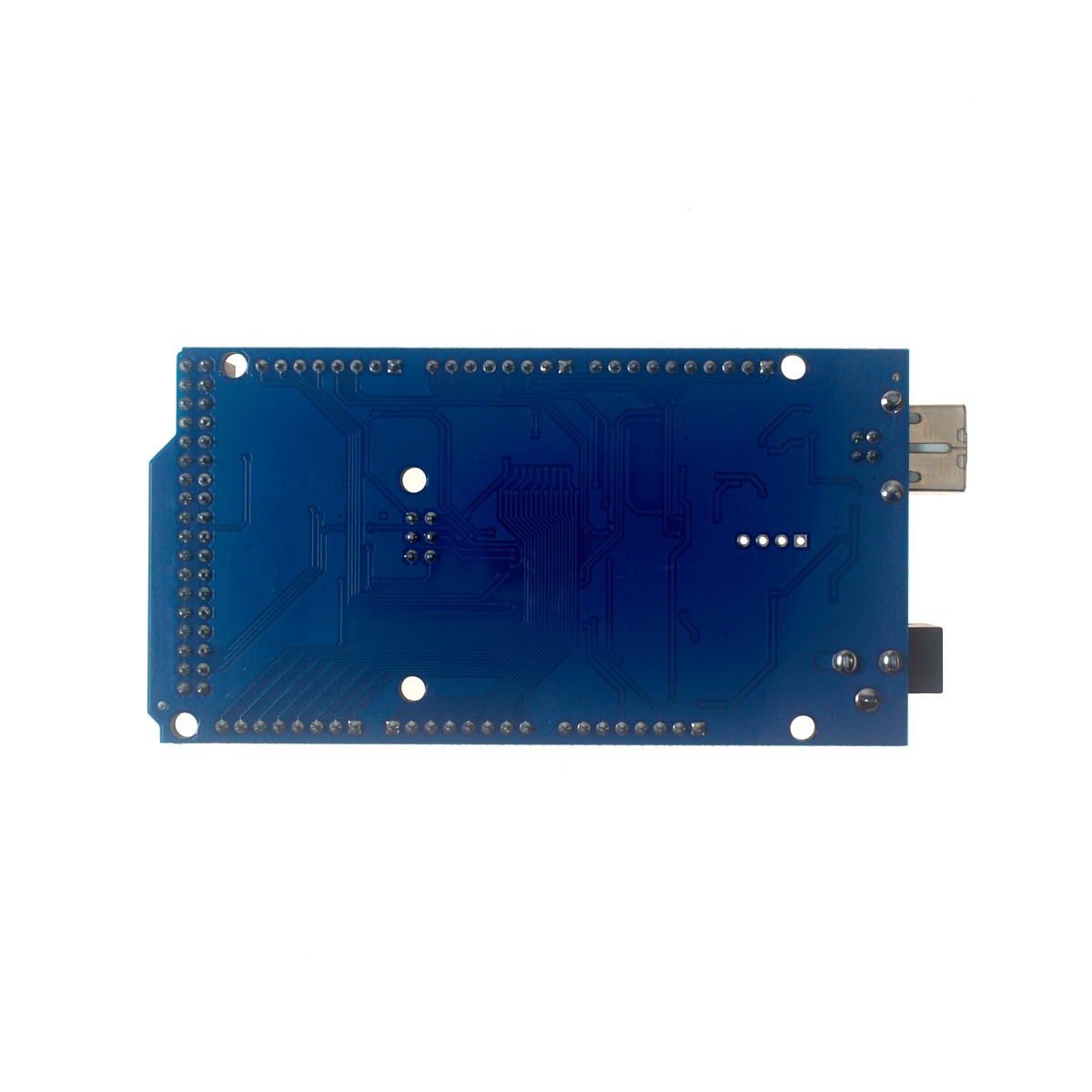

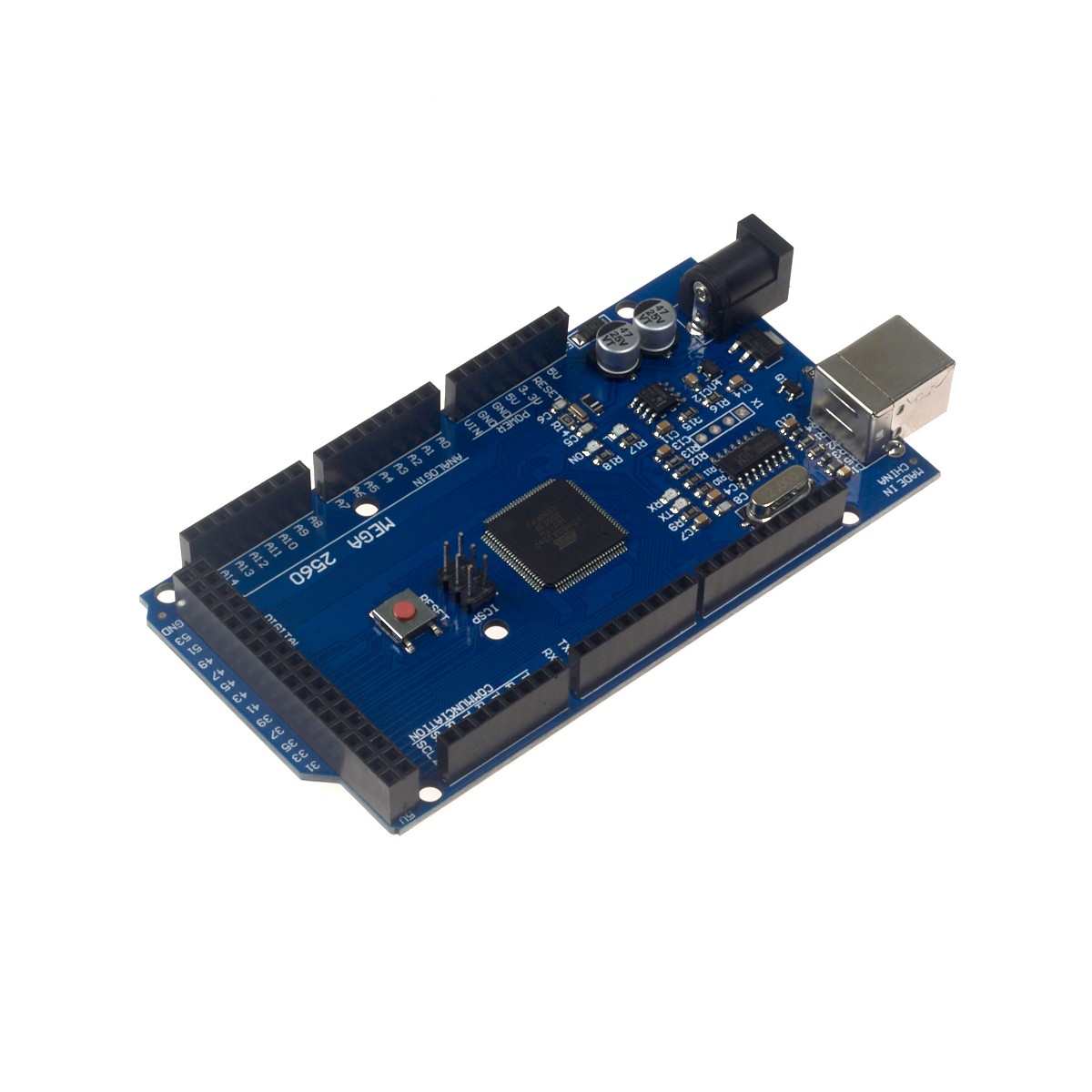

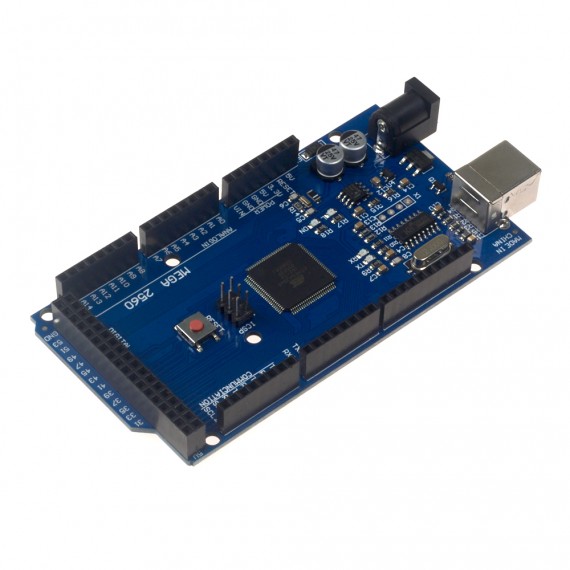

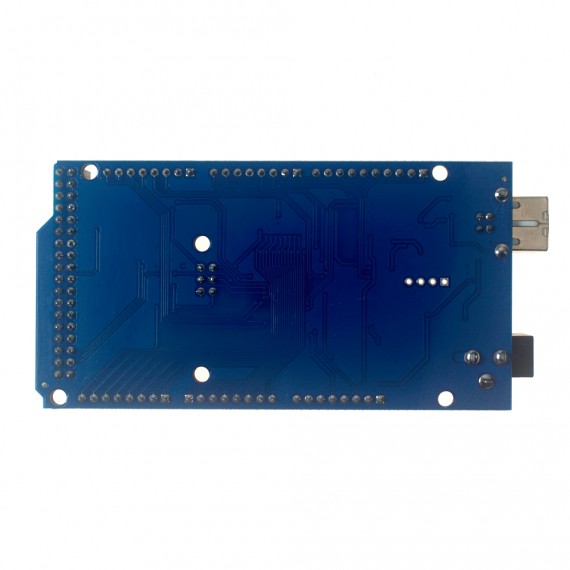

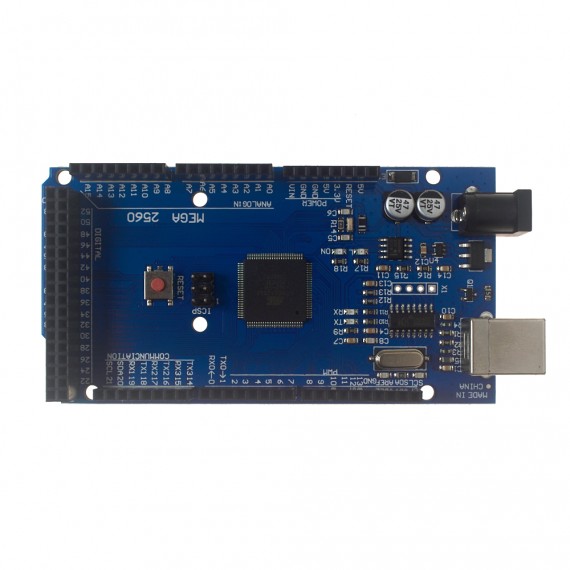

Arduboard Mega 2560 - CH340 es una tarjeta de desarrollo mucho más potente que Uno R3, es utilizada en aplicaciones con mayor necesidad de recursos como entradas/salidas, memoria e interfaces. Mega 2560 R3 es una tarjeta de desarrollo que utiliza el microcontrolador ATmega2560(Atmel/Microchip). Posee 54 entradas/salidas digitales (15 pueden usarse como PWM), 16 entradas analógicas, 4 UARTs(puertos seriales por hardware), un resonador cerámico de 16 MHz, conexión USB, conector de alimentación, conector ICSP y un botón de Reset. La tarjeta contiene todo lo necesario para el funcionamiento del microcontrolador; basta conectarlo al puerto USB o alimentarlo con una fuente de voltaje continuo o una batería para empezar a usarlo.

Arduboard Mega 2560 - CH340 a diferencia del Mega 2560 R3 usa como conversor USB a Serial el chip CH340 y es necesario instalar sus drivers correspondientes, el factor de forma es el mismo y es compatible con la mayoría de Shields diseñadas para Arduino Uno R3.

Arduboard es una familia de tarjetas con diseños compatibles con Arduino®, No fabricados por Arduino INC, pero respetando el diseño original open-source.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATmega2560 (8-bit)
• Chip USB: CH340
• Conector USB: Tipo B
• Voltaje de operación: 5V DC
• Voltaje de alimentación: 6V - 20V DC(7-12V recomendado)
• Pines digitales I/O: 54 (15 salidas PWM)
• Entradas analógicas: 16 (ADC 10-bit)
• Corriente entrada/salida por pin: 40mA máx.
• Memoria FLASH: 256KB
• Memoria SRAM: 8KB
• Memoria EEPROM: 4KB
• Frecuencia de reloj: 16MHz
• Diseño compatible con Arduino® Mega 2560 R3
• Procedencia: China

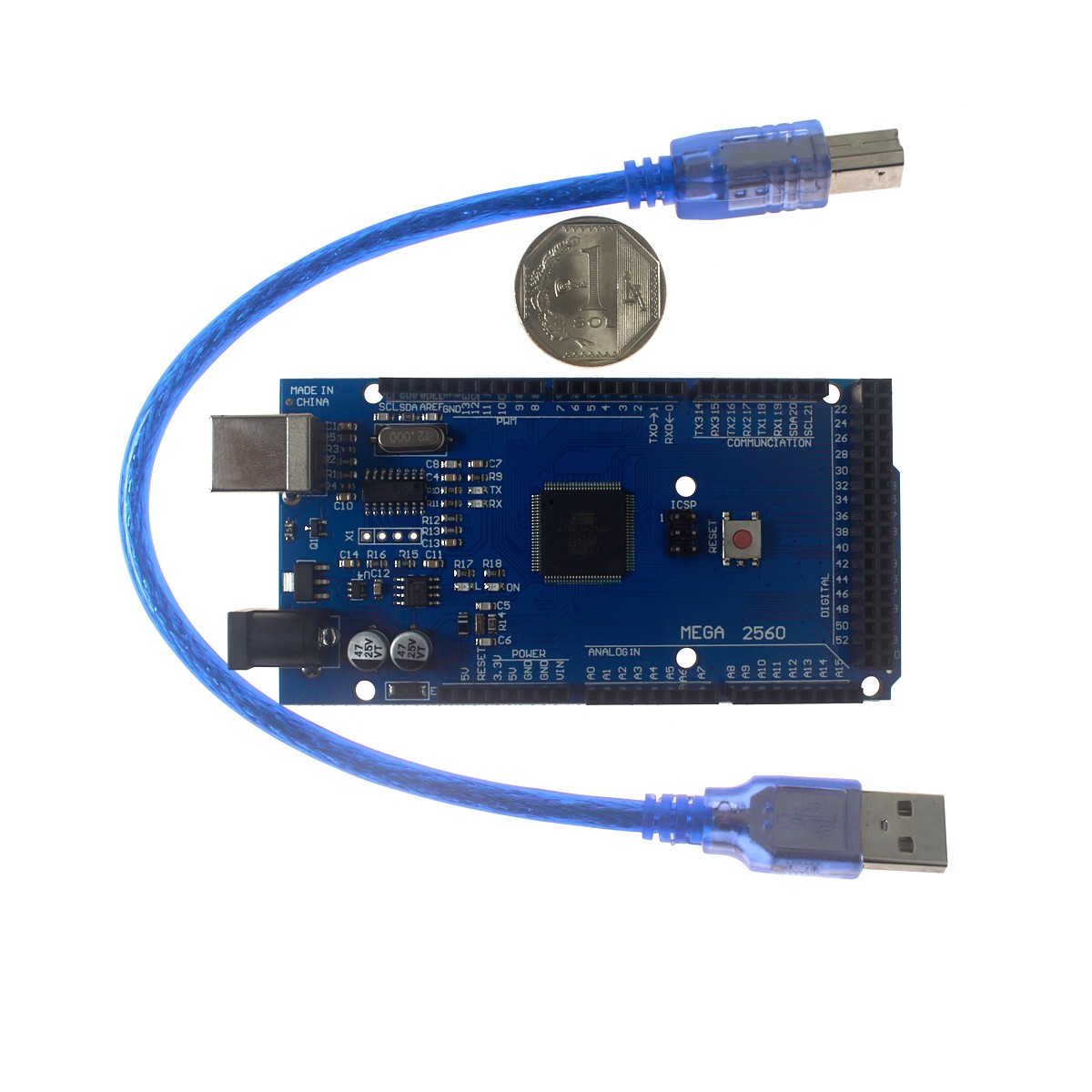

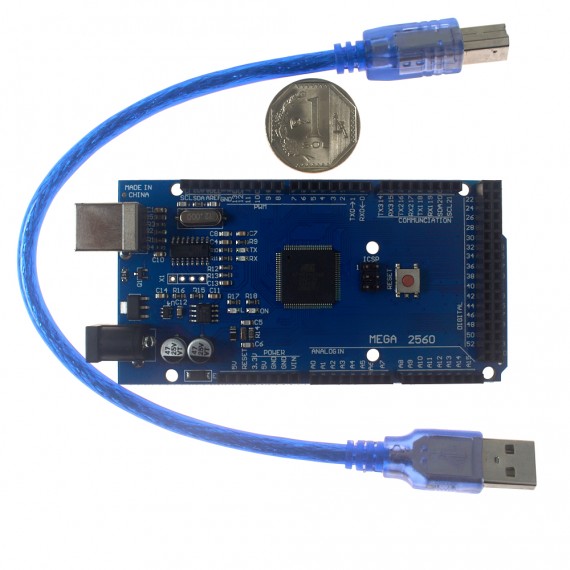

• Incluye: Cable USB 30cm
• Dimensiones: 108*53*13 mm
• Peso: 39 gramos

INSTRUCCIONES DE INSTALACIÓN

1. Descargar el driver: Driver CH431SER. Extraerlo.
2. El programa de instalación preguntará si instala el archivo CH341SER.INF. Dar click a INSTALL.
3. Un mensaje de Windows preguntará si se instaló correctamente, dar click en OK.
4. Si el mensaje es de "instalación incorrecta", dar click en UNINSTALL y repetir desde el paso 2.
5. Conectar el Arduino Mega 2560 CH340G.
6. Desde el "Administrador de Dispositivos" de Windows debe aparecer: USB-SERIAL CH340 (COMXX)

LINKS

• Página oficial Arduino Mega
• Driver CH431SER
• Arduino IDE
• Datasheet ATMega2560
• Pinout
