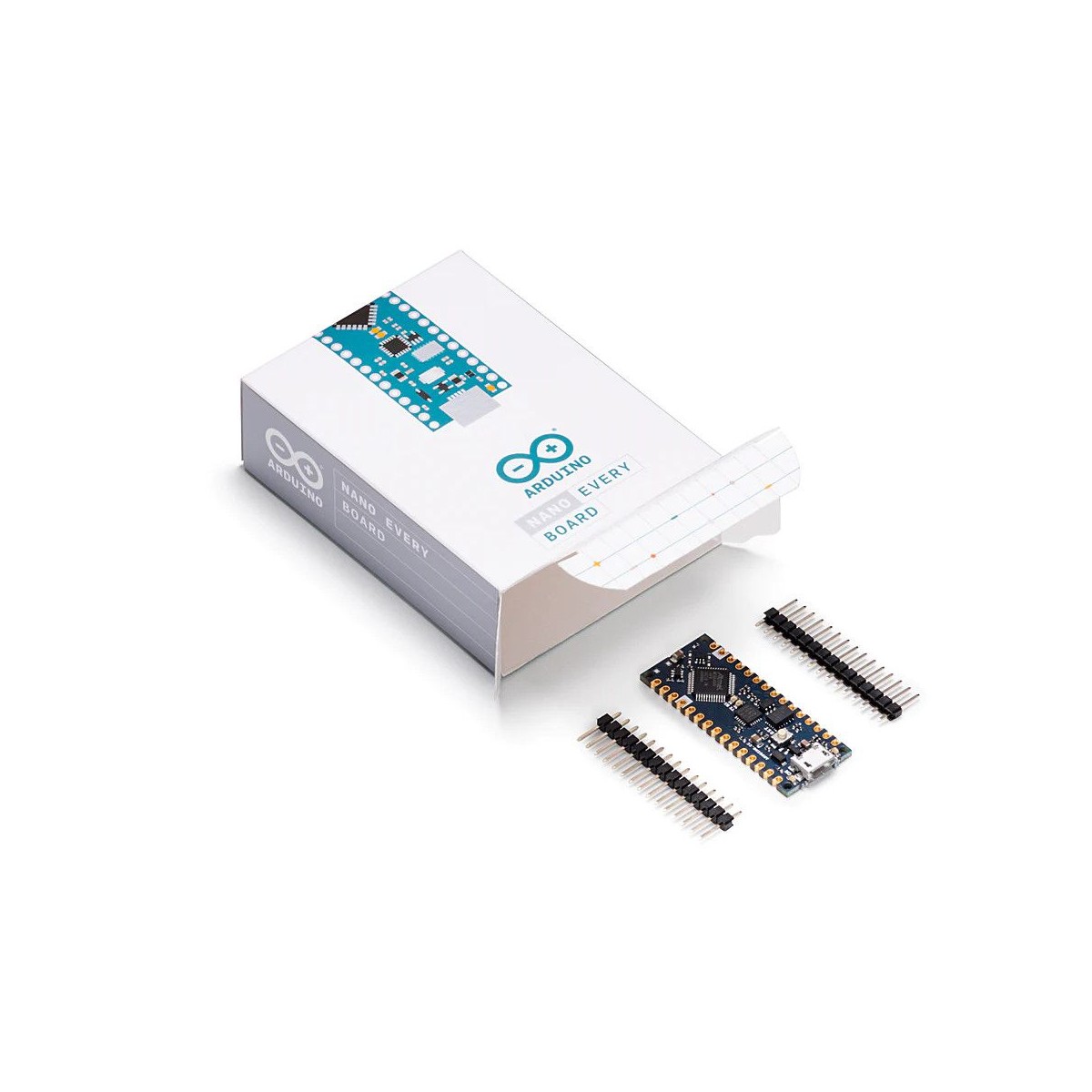

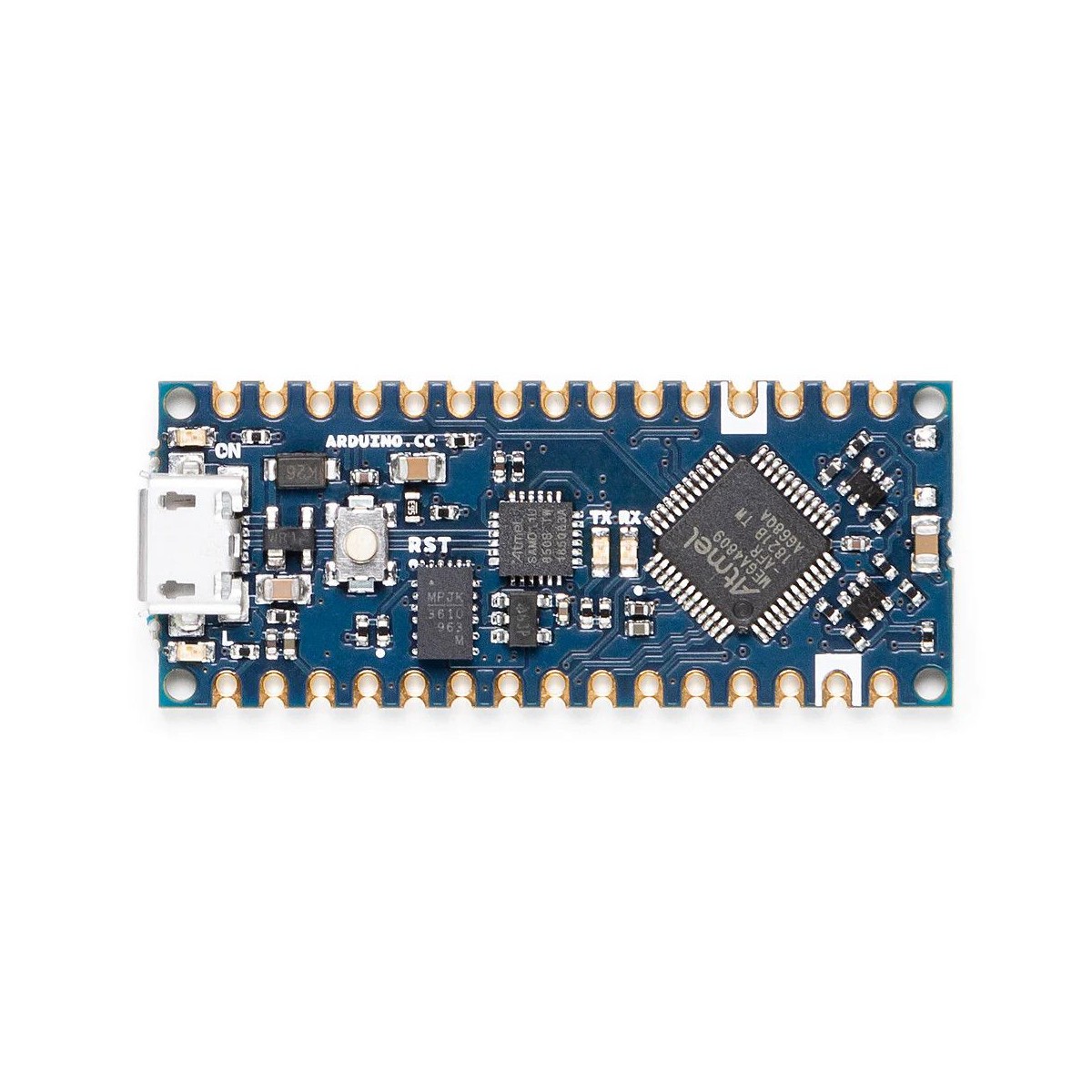

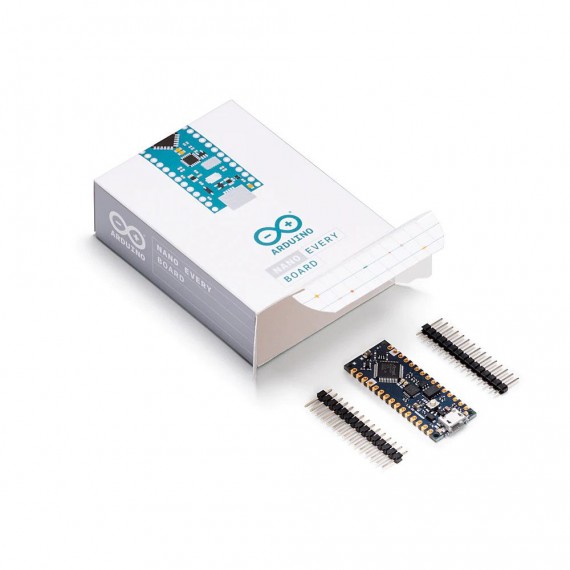

ARDUINO NANO EVERY - Original

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación, múltiples aplicaciones y precio accesible.

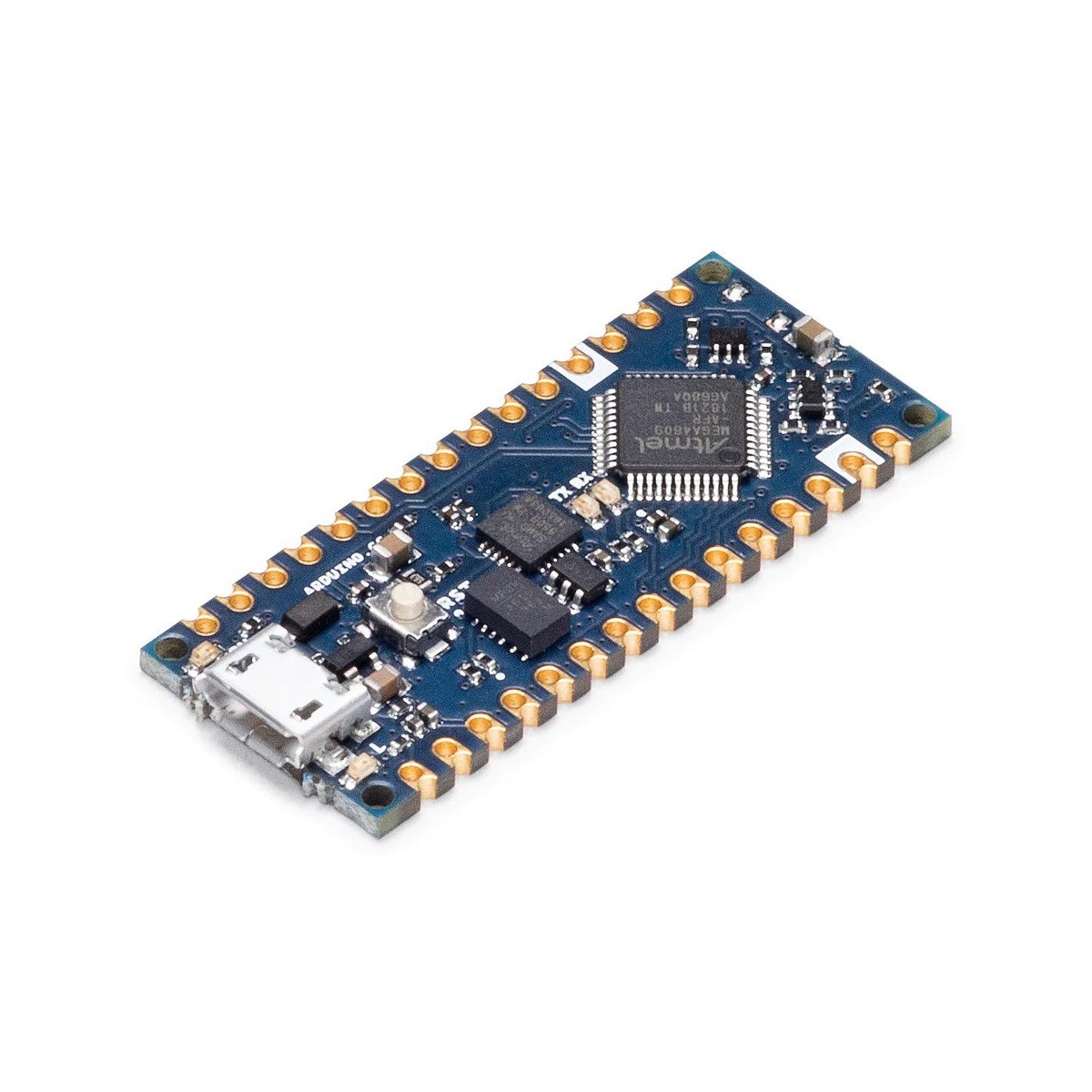

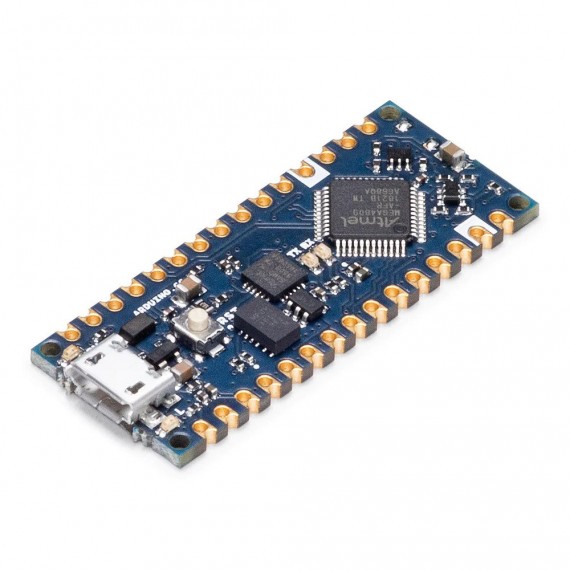

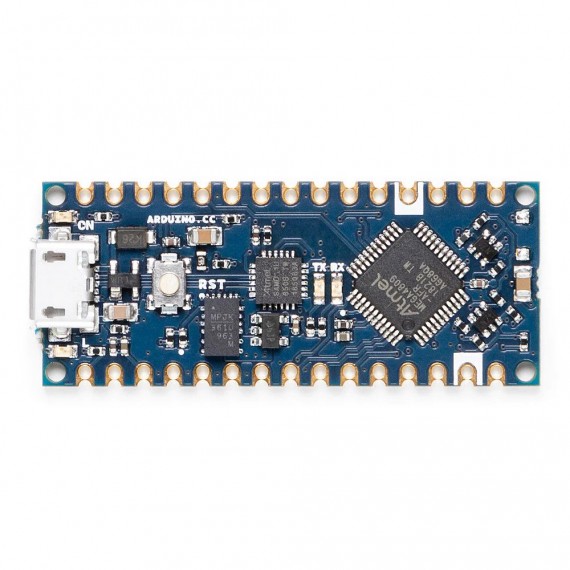

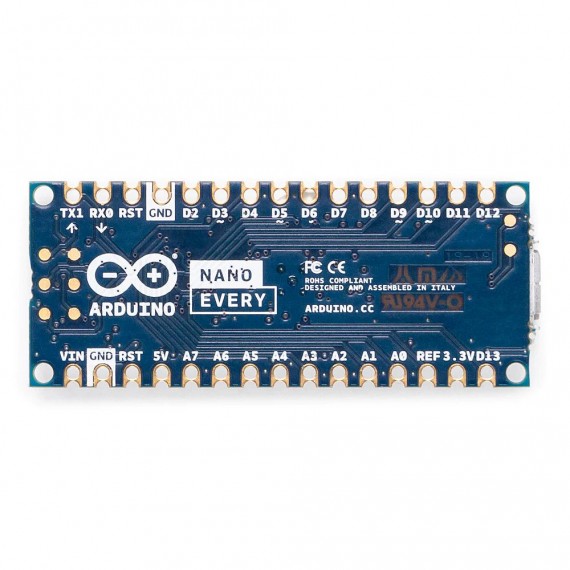

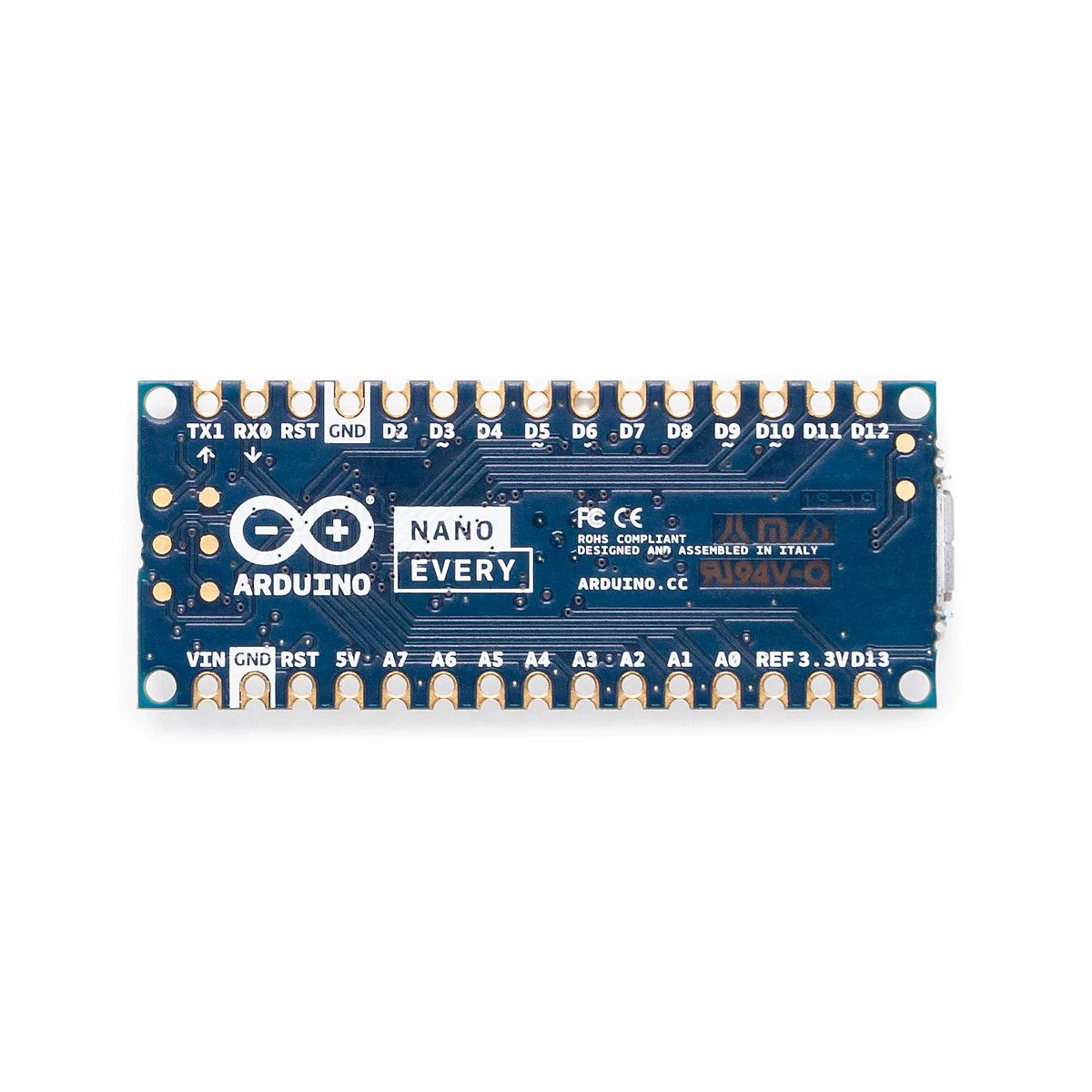

Arduino Nano Every es una evolución del Arduino Nano, usa un procesador mucho más potente, el ATMega4809, que a diferencia del ATmega328 tiene un 50% más de memoria de programa y con 200% más en RAM. Pose el mismo factor de forma que el Arduino Nano tradicional y comparte la misma numeración de pines, diseñada para trabajar montada en Protoboard y así facilitar el prototipado de los circuitos o gracias a que no tiene componentes en la superficie inferior se puede soldar sobre una PCB con montaje superficial gracias a sus castellated holes.

Esta versión de Nano utiliza el ATSAMD11D14A para la comunicación USB-Serial con la PC, el driver ya viene incluido en la instalación del IDE Arduino. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. Posee la ventaja de usar el conector tipo micro-USB, el mismo conector USB usado por la mayoría de Smartphones y gadgets , por lo que podrás alimentar y comunicar la tarjeta Nano utilizando el cable de datos del móvil.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATMega4809 (8-bit)
• Chip USB: ATSAMD11D14A
• Conector USB: micro USB
• Voltaje de alimentación (Vin): 7V - 12V DC
• Voltaje de Operación: 5V DC
• Voltaje nivel lógico I/O: 5V DC
• Pines digitales I/O: 14 (5 PWM)
• Corriente máx. por Pin I/O: 20mA
• Entradas analógicas: 8
• Otros Periféricos: 1 UART, 1SPI y 1 I2C
• Memoria FLASH: 48KB
• Memoria SRAM: 6KB
• Memoria EEPROM: 256B
• Frecuencia de Reloj: 20MHz
• Salida de voltaje de 3.3V de ultra baja corriente(max. 20mA)
• Dimensiones: 18*435mm
• Peso: 5 gramos

FUNCIONALIDADES PRINCIPALES

• RESET automático al subir un sketch
• LED CN en placa para indicar el encendido
• LED TX, RX y L(pin 13)
• Conector USB-C para programación y comunicación serial integrado en placa
• Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
• Pulsador de RESET en placa
• El Bootloader integrado permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo

INSTRUCCIONES DE ALIMENTACIÓN

La tarjeta ARDUINO NANO EVERY  permite optar por diferentes formas de alimentación:

1. USB: Conector micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
2. Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
3. Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues a ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.

LINKS

• Web oficial de Arduino Nano Every
• Arduino IDE
• Datasheet Arduino Nano Every
• Datasheet MCU ATMega4809
• Datasheet ATSAMD11D14A
• Pinout
