ARDUINO MICRO - Original

INFO

Arduino® es la plataforma de desarrollo de proyectos en electrónica y robótica más utilizada a nivel mundial, esto debido a su facilidad de aprendizaje y uso, abundante documentación y múltiples aplicaciones.

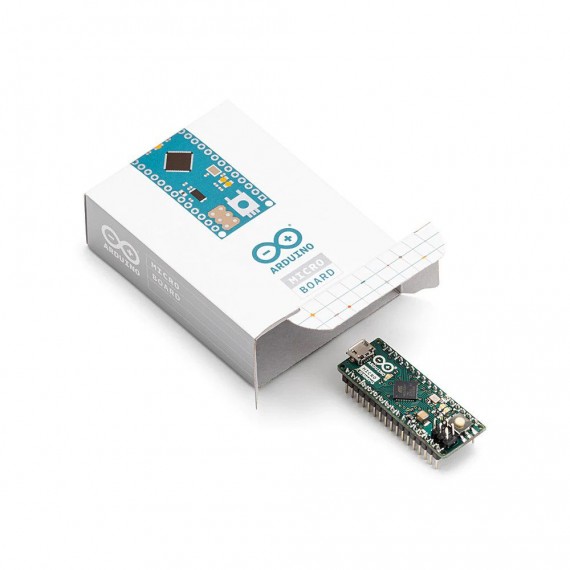

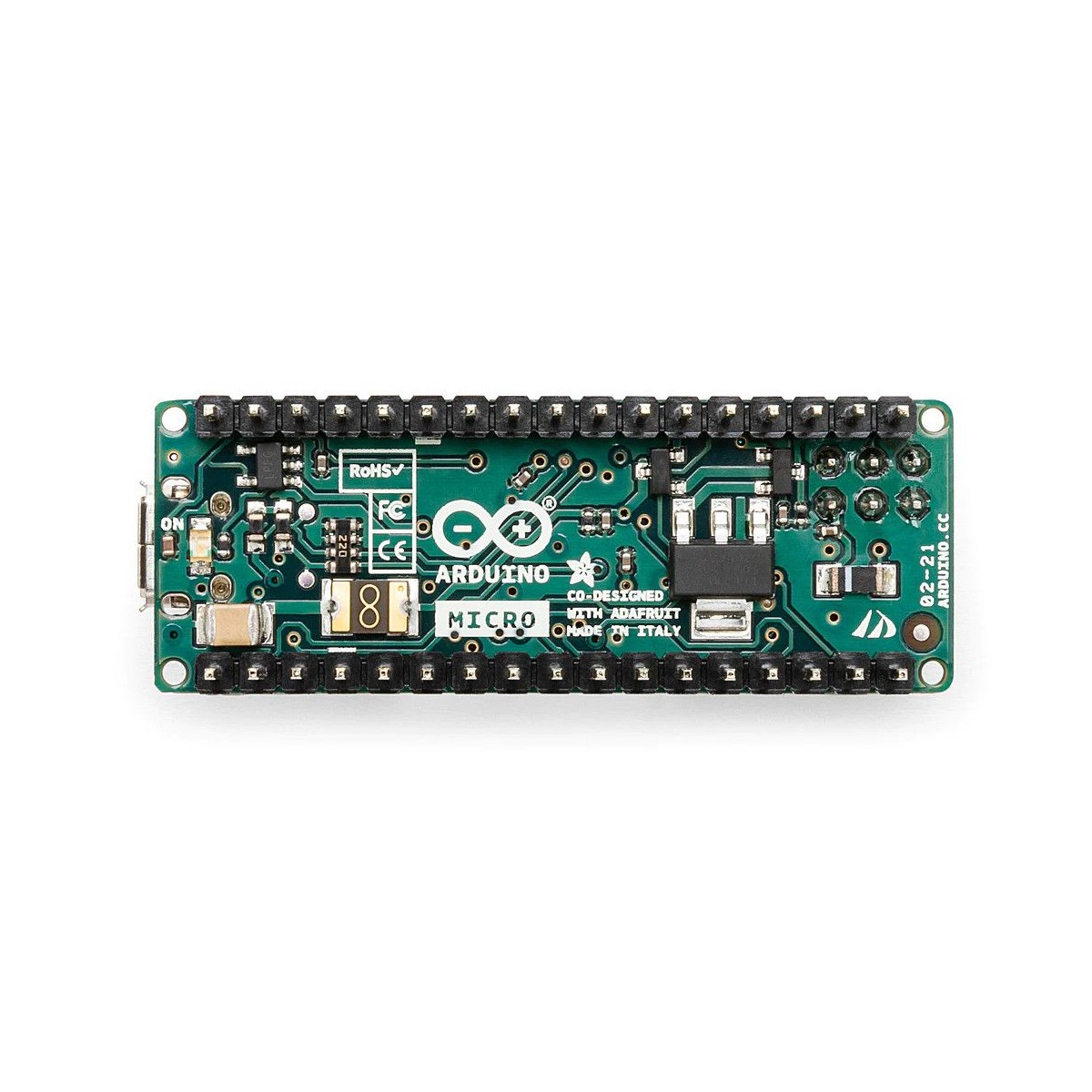

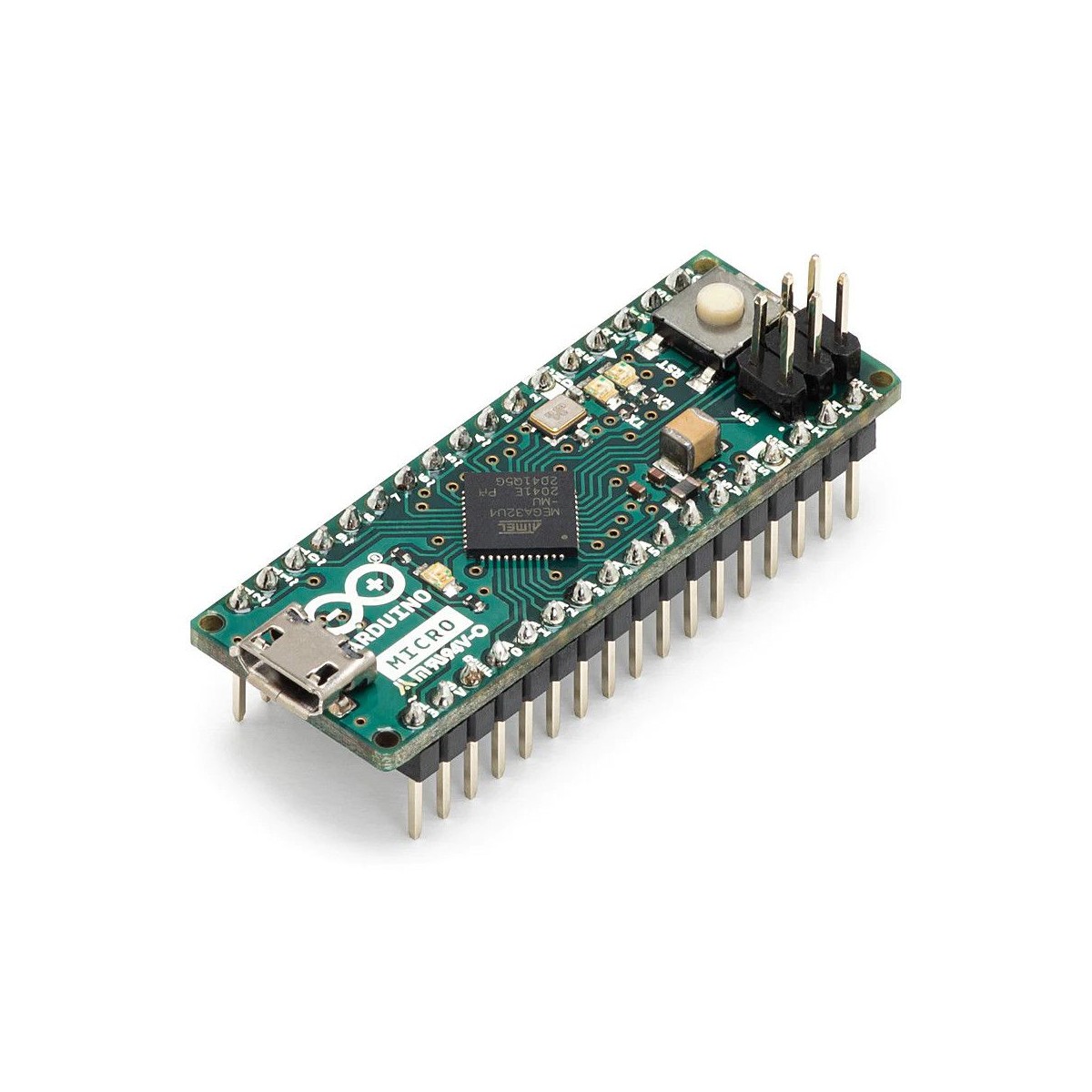

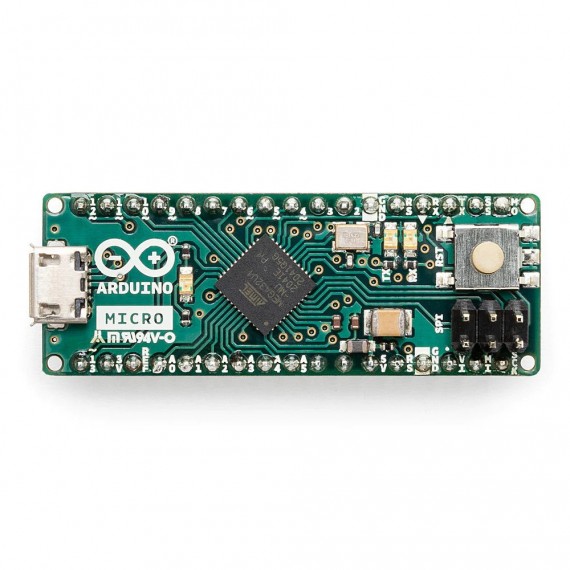

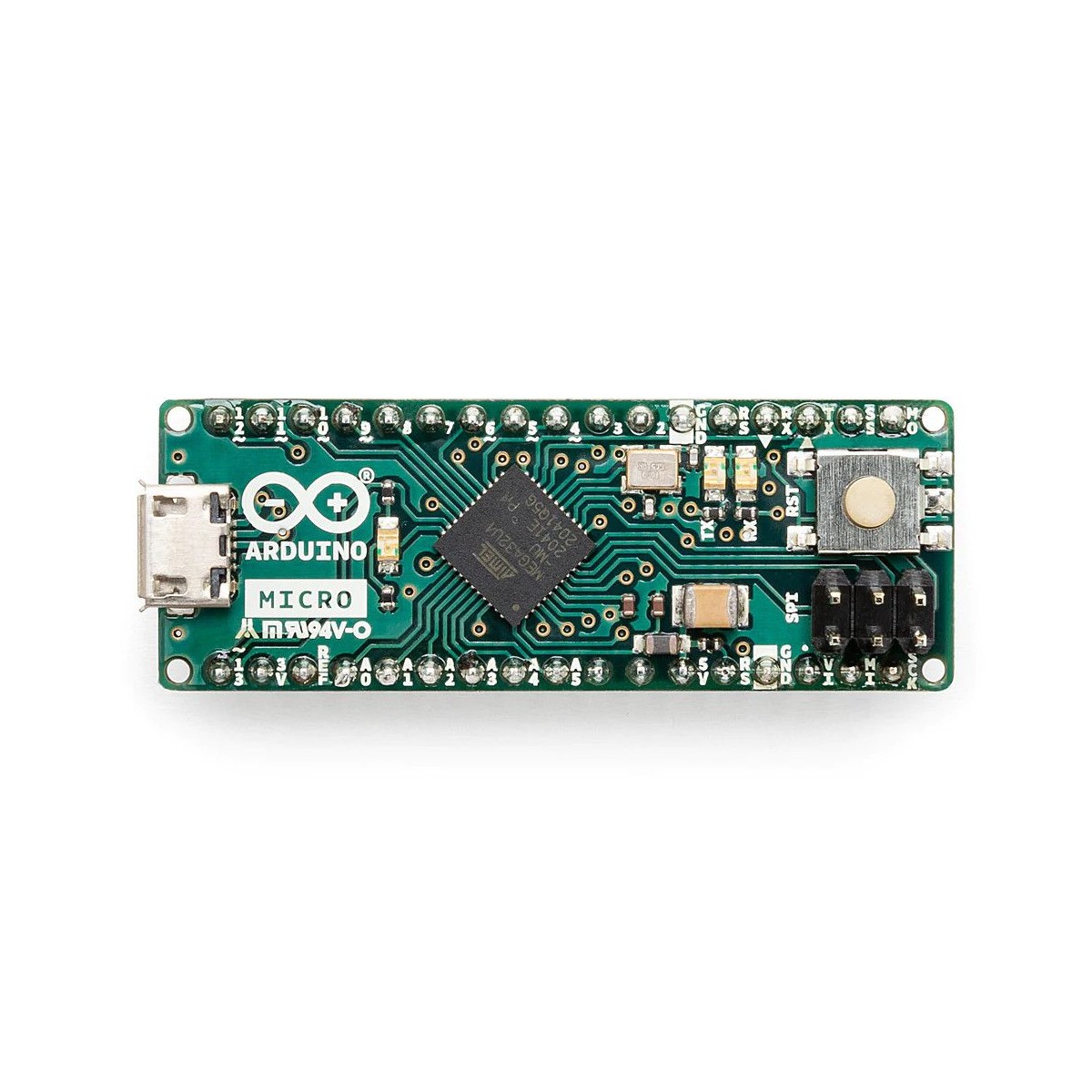

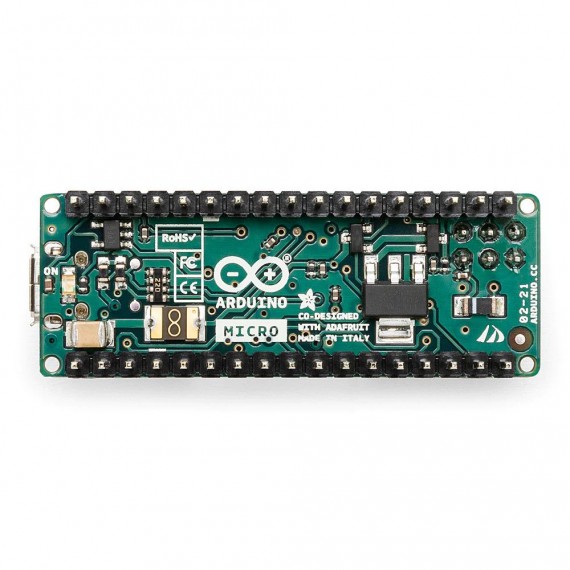

ARDUINO MICRO es una pequeña y completa tarjeta basada en el microcontrolador ATmega32U4, el mismo microcontrolador del Arduino Leonardo. Diseñada especialmente para trabajar en protoboard (de forma similar a un Arduino Nano). Tiene la misma funcionalidad que el Arduino Leonardo, pero con una presentación diferente. Posee un conector Micro-USB para alimentación y programación.

El microcontrolador ATmega32U4 posee funcionalidades USB por lo que no necesita de un chip adicional (no necesita un chip conversor USB-serial adicional), además puede reprogramarse para trabajar como teclado, mouse, etc. El conector USB es de tipo micro-USB, por lo que es necesario un Cable USB a micro-USB para su conexión a la PC. Posee la ventaja de usar el conector tipo micro-USB, el mismo conector USB usado por Smartphones y gadgets , por lo que podrás alimentar y comunicar la tarjeta Nano utilizando el cable de datos del móvil.

ESPECIFICACIONES TÉCNICAS

• Microcontrolador: ATmega32U4 (8-bit)
• Conector USB: micro-USB
• Voltaje de Operación: 5V DC (nivel lógico)
• Voltaje de alimentación (VIN): 7V - 12V DC
• Pines I/O digitales: 20 (7 PWM)
• Pines analógicos: 12 (10 bits)
• Corriente DC por Pin I/O: 20 mA (máx.)
• Corriente de salida en el pin 3.3V: 180mA (máx.)
• Corriente de salida en el pin 5V: 800mA(máx.)
• Memoria FLASH: 32KB (4KB usados por el Bootloader)
• Memoria SRAM: 2.5KB
• Memoria EEPROM: 1KB
• Frecuencia de reloj: 16MHz
• Leds indicadores: ON, L(Pin 13), TX y RX
• Diseñado y fabricado por Arduino® (Arduino INC)
• País de procedencia: Italia
• Dimensiones: 48*18 mm
• Peso: 13 gramos

FUNCIONALIDADES

• RESET automático al descargar el programa
• Cuatro leds: Seriales Rx y Tx, de encendido ON, y el pin 13 L
• Reguladores de voltaje integrados (5V y 3.3V)
• Conector micro-USB para programación y comunicación serie integrado en placa
• Conector ICSP para programación
• Pines con espaciado de 0.1” DIP para insertarlo directamente sobre un protoboard
• Pulsador de RESET integrado
• Bootloader integrado que permite programarlo con el entorno de desarrollo Arduino sin necesidad de un programador externo

INSTRUCCIONES DE ALIMENTACIÓN

La tarjeta ARDUINO NANO EVERY  permite optar por diferentes formas de alimentación:

1. USB: Conector micro-USB, obtiene la alimentación de un puerto USB de PC o de un cargador/fuente USB.
2. Pin VIN: para voltajes de alimentación entre 6V a 12V DC, recomendado 9V.
3. Pin 5V: para voltaje de alimentación de 5V DC exacto. Para 5V no se utiliza el Pin VIN pues ese pin está conectado el regulador de voltaje de 5V que necesita una entrada de voltaje mayor a 5V.
