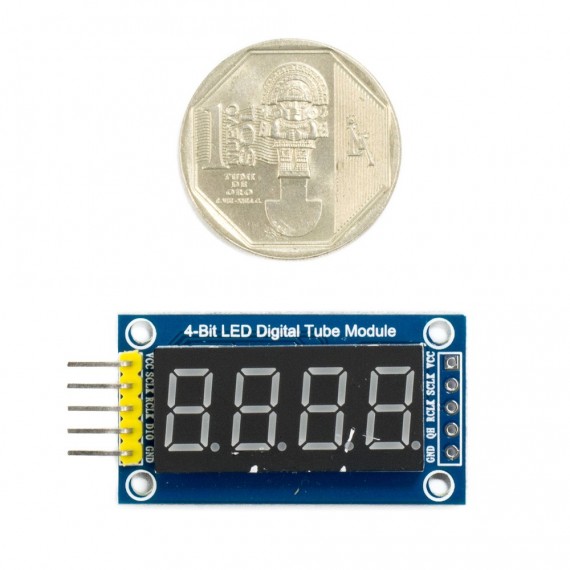

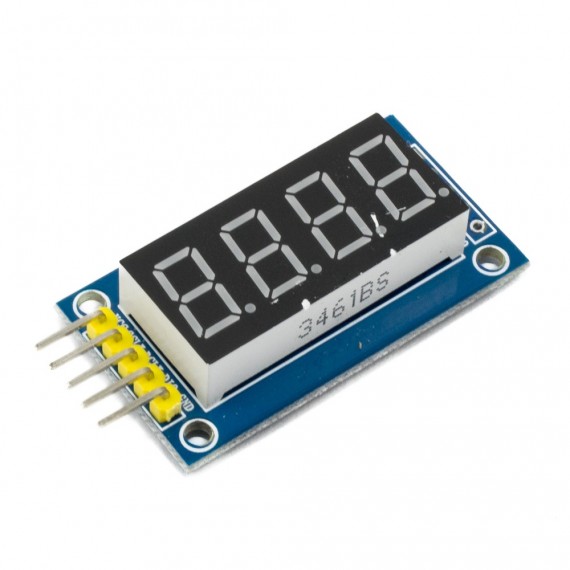

Módulo display 7 segmentos 4 digitos

#SKU: 000370

Permite mostrar datos de forma rápida

Lee masShow less
S/ 8,00
En stock
A lista de deseos(1)
Descripción

INFO

Los sistemas embebidos como Arduino, Pic u otros trabajan únicamente con lógica binaria (1 y 0) cuyos datos no son de fácil interpretación para los humanos, es por eso que para "leer" los datos usamos displays y pantallas. Este modulo permite mostrar 4 dígitos en formato 7 segmentos. Ideal para ser utilizado como contador, reloj, indicador.

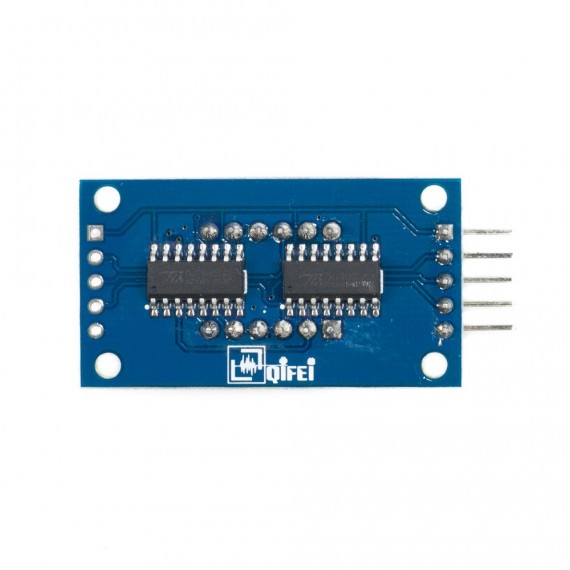

El modulo posee 2 registros 74HC595 conectados a un display de 4 dígitos ánodo común. Para mostrar todos los dígitos encendidos es necesario utilizar una técnica de multiplexación: Encender un solo dígito a la vez y luego enceder el siguiente, repitiendo el proceso rápidamente podemos "engañar" a nuestros ojos y lograr mostrar los 4 dígitos encendidos "en simultaneo".

Para trabajar con este display solo se necesita conectar 3 pines (DATA, CLK, LATCH). Se pueden conectar más módulos en cascada y mostrar más datos, sin necesidad de utilizar más pines de Arduino.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de Operación: 3.3V - 5V
  • Registros de desplazamiento: 74HC595
  • Modelo de 7-seg: 0.36 4 ánodo común
  • Dimensiones: 42 x 24 x 12 mm

Lee masShow less
Detalles del producto
000370
