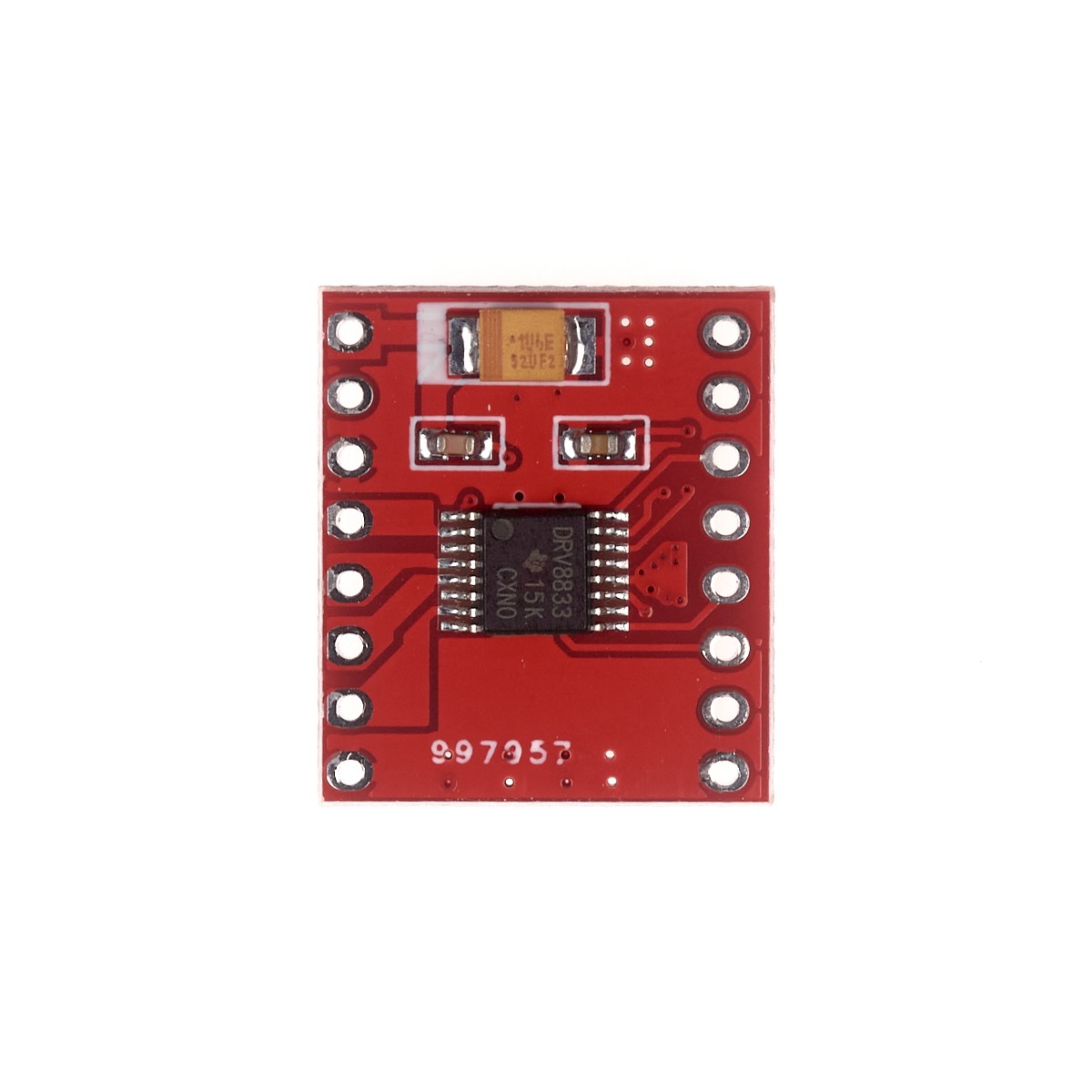

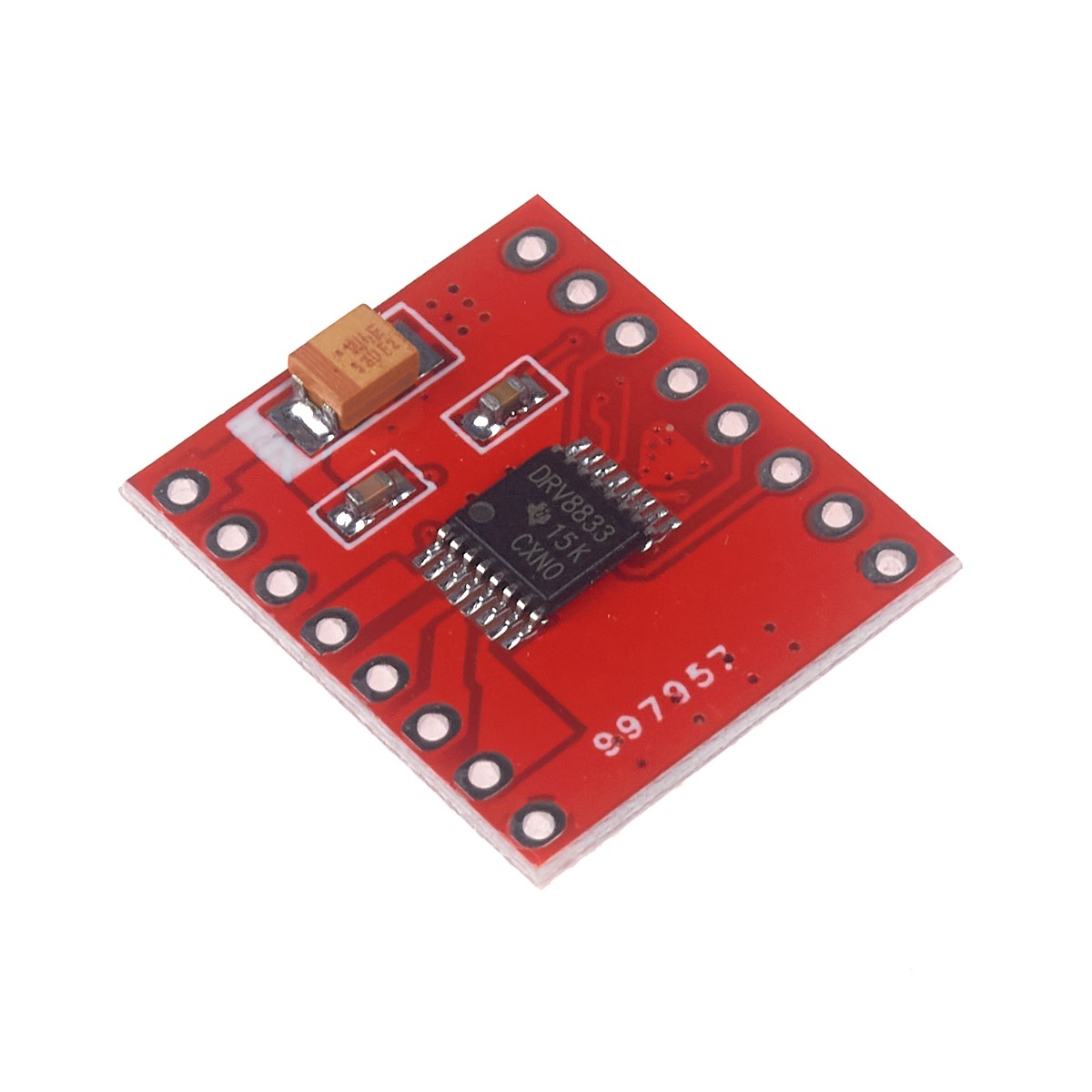

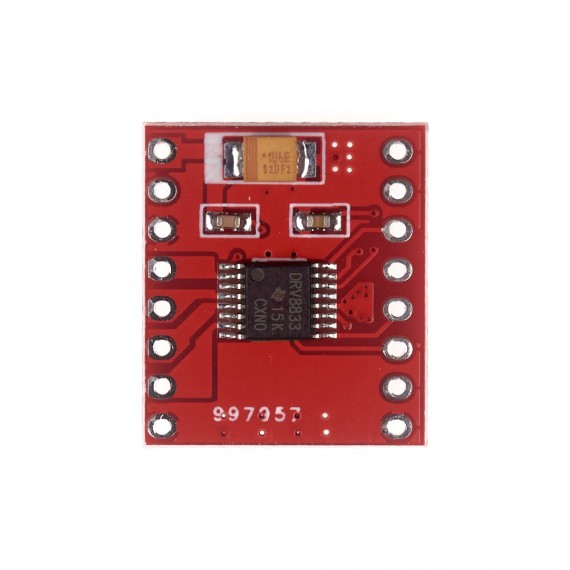

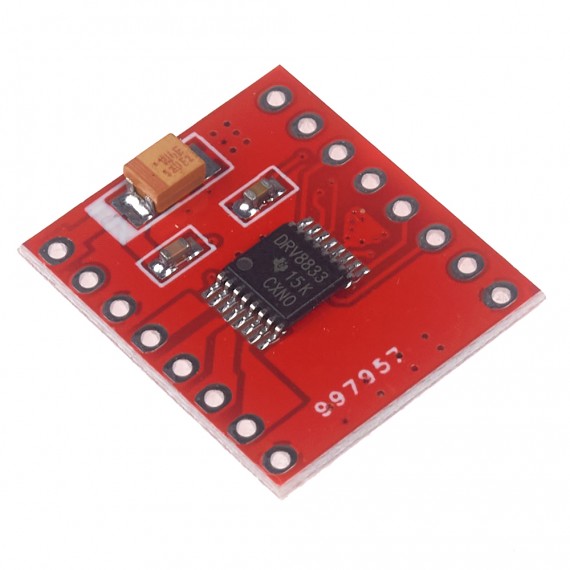

Driver Puente H DRV8833 1.2A

INFO

El DRV8833 es un driver puente-h dual ideal para controlar 2 motores DC de 2V.7 a 10.8V. Al ser un driver dual, es decir de 2 canales, permite controlar la dirección de giro y la velocidad de cada motor de forma independiente. Puede suministrar continuamente 1.2A y soporta picos de 2.0A por canal. Posee internamente diodos de protección para cargas inductivas como motores o solenoides, también llamados diodos flyback. Su moderno diseño de alta eficiencia basado en transistores MOSFETs reduce las perdidas de energía en forma de calor disipado, además de una menor caída de voltaje en las salidas de los motores, un inconveniente común en los chips de diseño antiguo basado en transistores BJT como los clásicos L293D y L298. Su pequeño tamaño y peso lo hacen ideal para el diseño de juguetes y robótica móvil como seguidores de línea, velocistas, laberinto.

Módulo Puente H DRV8833 tiene el mismo factor de forma que el módulo TB6612FNG, siendo un reemplazo de este módulo, pero a diferencia del TB6612FNG no incorpora pines para control de velocidad por PWM.

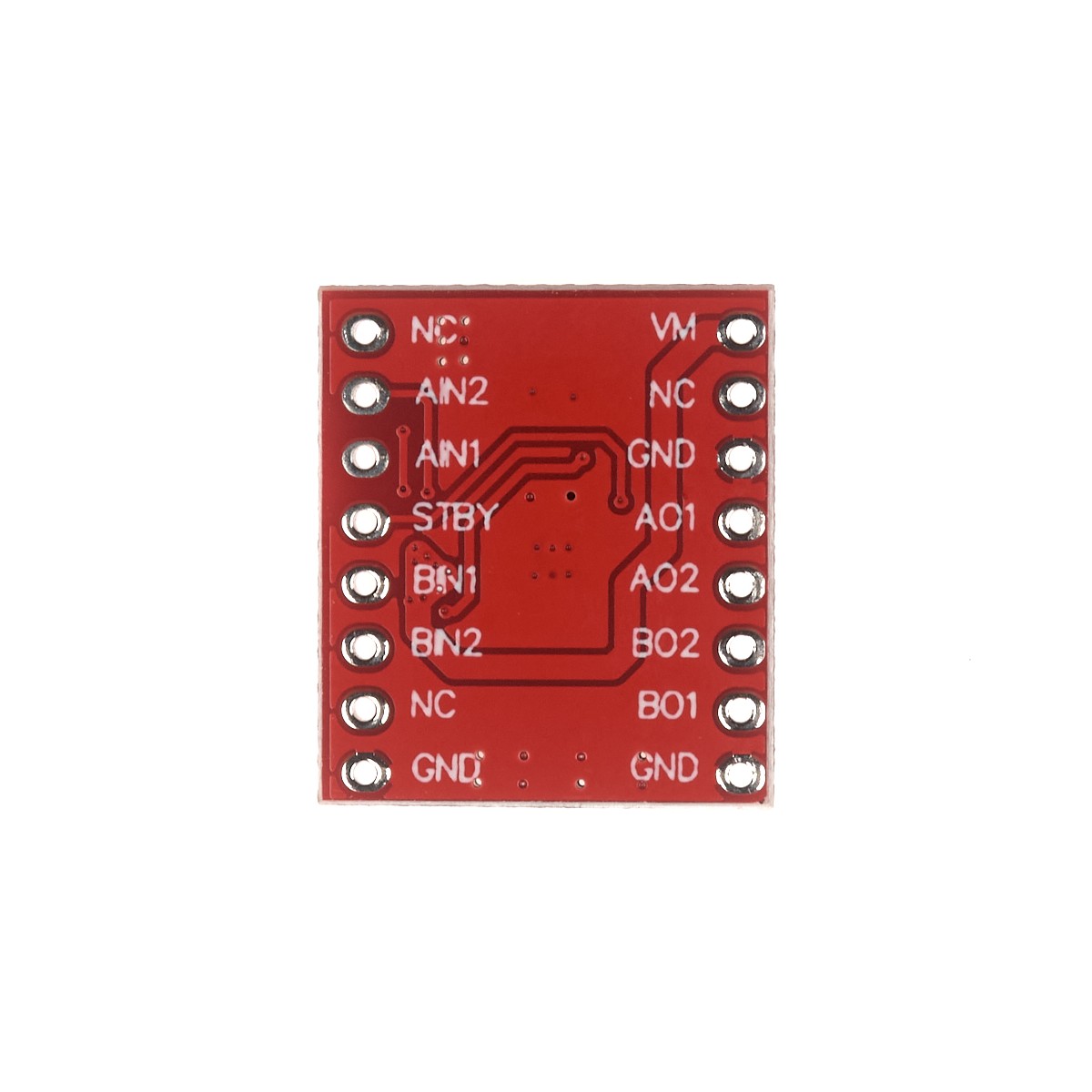

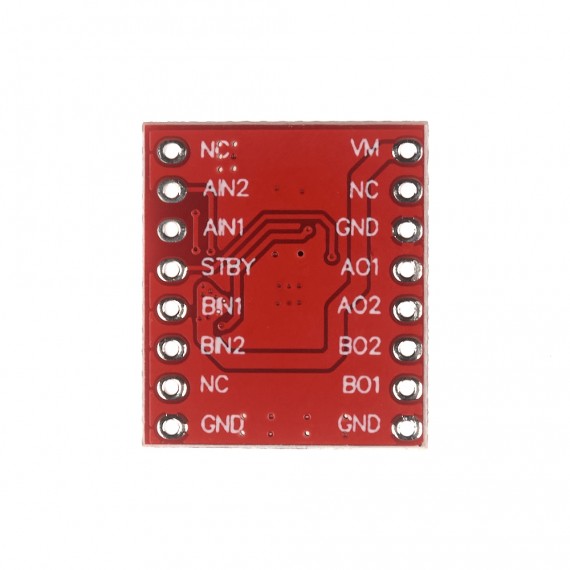

El driver Puente H DRV8833 es de fácil uso con Arduino, solo necesita 4 pines: 2 pines de dirección por cada motor DC. Para controlar la velocidad por PWM se debe usar alguno de los pines de dirección como señal PWM (no posee un pin PWM independiente). A diferencia de otros drivers como el L293D y el L298N, el módulo driver MX1508 solo utiliza una fuente, que será la misma para el control lógico y la etapa de potencia.

ESPECIFICACIONES TÉCNICAS

• Voltaje de alimentación potencia: 2.7V-10.8V DC
• Voltaje lógico: 3.3V/5V DC
• Canales: 2 puente-h completo
• Corriente DC por canal: 1.2A
• Corriente pico máxima: 2.0A
• Chip: DRV8833
• Protección contra sobre corriente, sobre temperatura y voltaje inverso

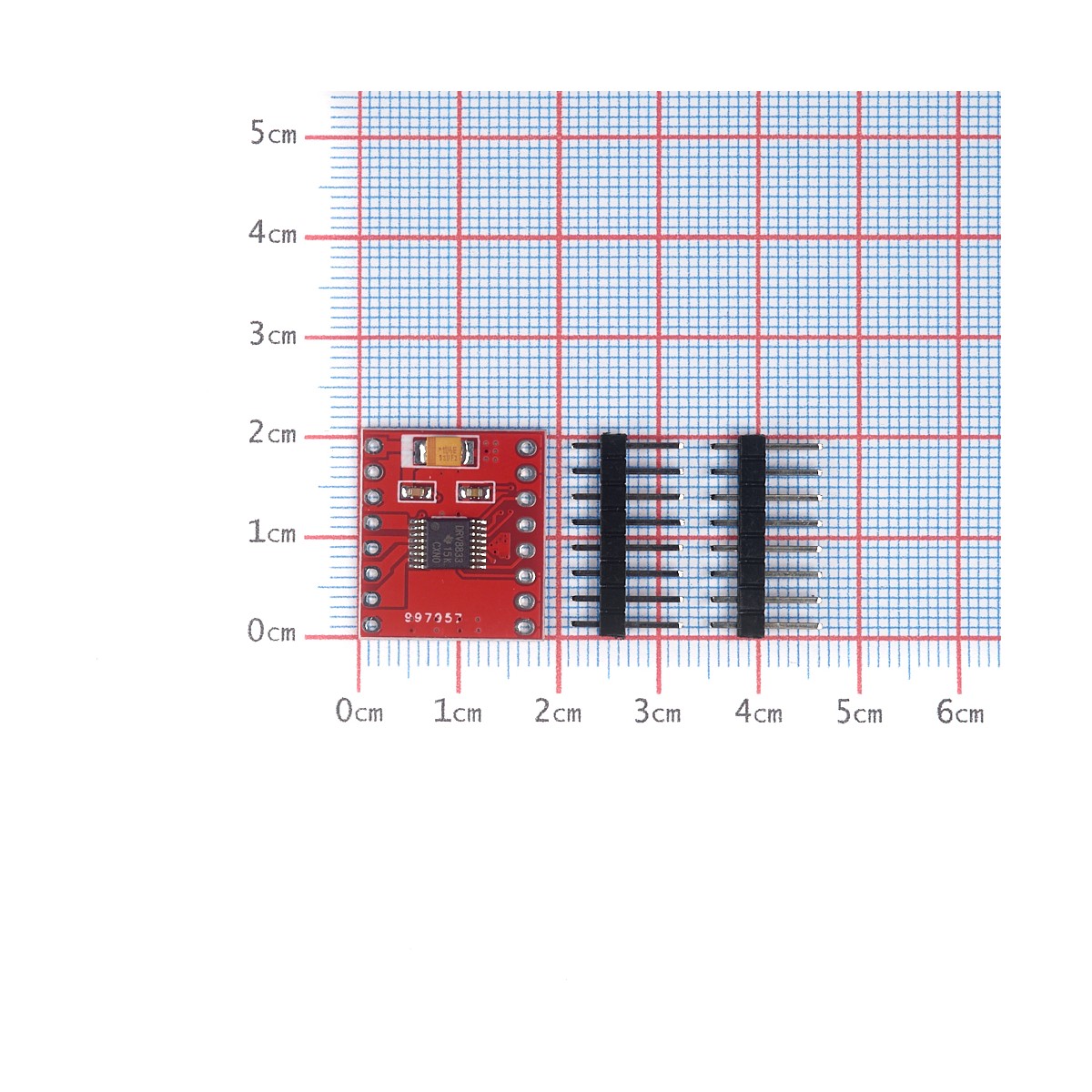

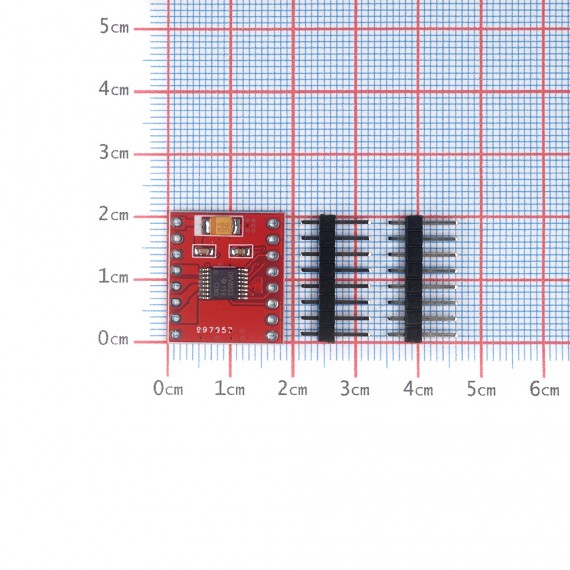

• Dimensiones: 21*18mm
• Peso: 3 gramos

LINKS

• Datasheet DRV8833
