Medidor Digital AC PZEM-061: 80-260V/0-100A Voltímetro/Amperímetro/Vatímetro/Energía

INFO

El medidor digital AC PZEM-061 permite medir las magnitudes eléctricas más relevantes en un sistema eléctrico de corriente alterna. Permite medir voltaje, corriente, potencia y energía consumida que consume algún dispositivo dado. Puede utilizarse como un medidor moderno en domicilios, departamentos o para medir el consumo de cualquier equipo de corriente alterna.

Funciones:

• Medición de magnitudes eléctricas (tensión/voltaje, corriente, potencia activa, energía consumida).
• El display muestra todas las medidas a la vez.
• Luz de retroalimentación on/off con memoria.
• Función de alarma de energía.

ESPECIFICACIONES TÉCNICAS

• Modelo: PZEM-061
• Fabricante: peacefair
• Voltaje de alimentación: 80 a 260VAC
• Consumo del equipo: 0.2W

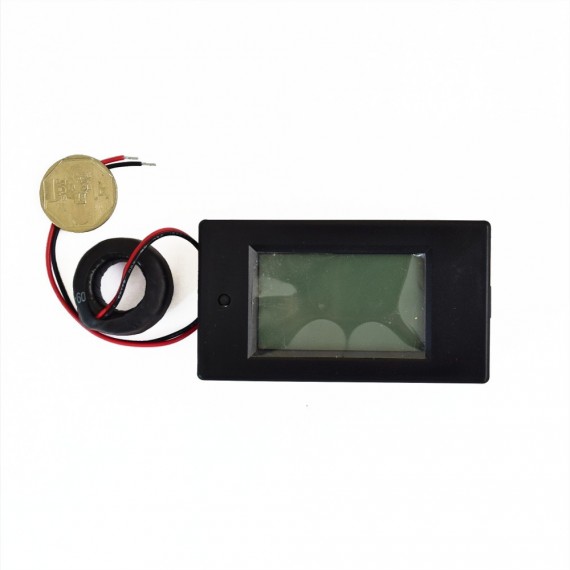

• Medición de corriente: bobina(transformador de corriente)
• Voltímetro, Amperímetro, Vatímetro, Energía consumida
• Frecuencia de medición: 2 muestras/segundo
• Precisión de medición: 1%
• Rangos de medición:
• Voltaje(Voltímetro): 80-260V AC
• Corriente(Amperímetro): 0-10A
• Potencia(Vatímetro): 0-22kW
• Energía: 0-9999kWh

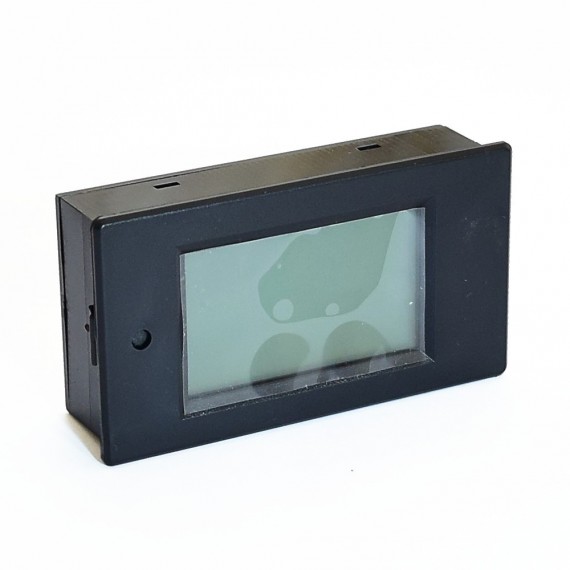

• Carcasa plástico negro
• Display LCD: dígitos negros, luz retroalimentación azul(on/off)
• Memoria de backlight y alarma
• Dimensiones externas: 89.6*49.6*24.4 mm
• Dimensiones agujero montaje: 85*45 mm
• Dimensiones display: 51*30 mm
• Peso: 94 gramos

INSTALACIÓN

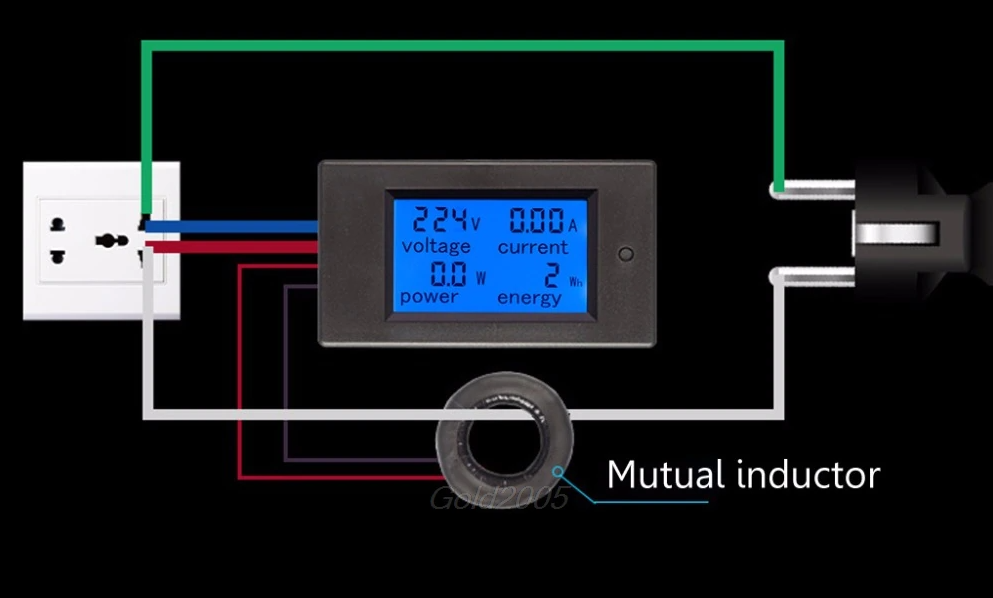

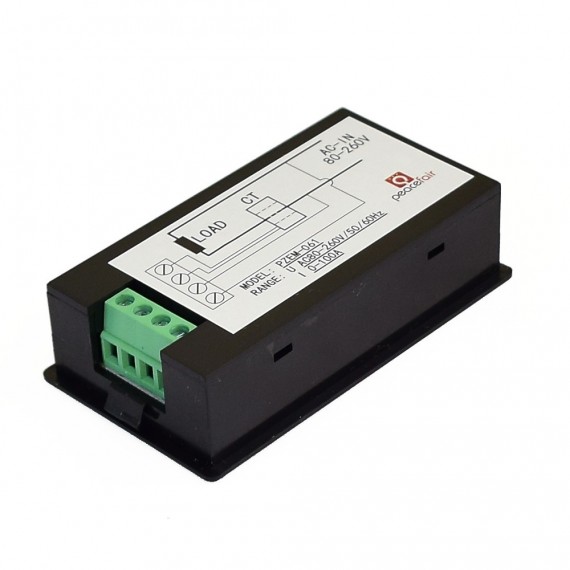

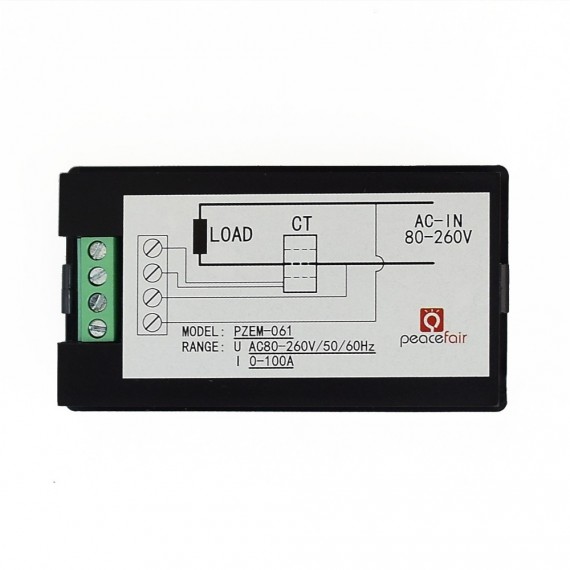

El medidor posee una bornera para 4 conexiones: 2 para voltaje y 2 para corriente

• Voltaje: conectar los 2 cables a la red de energía eléctrica; un cable a L(línea) y el otro cable a N(neutro), no tiene orden en especifico por ser AC. El equipo se alimenta de esta misma conexión.
• Corriente: pasar 1 cable de la carga(solo un cable de los dos) por dentro de la bobina(transformador de corriente). Luego conectar los 2 cables de la bobina al medidor en las entradas correspondientes.

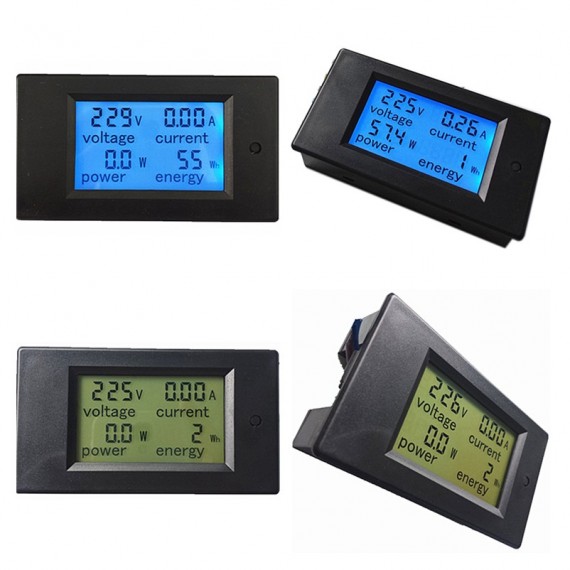

DISPLAY LCD

1. Voltaje(Voltímetro): 80-260V AC, display:80-260V

2. Corriente(Amperímetro): 0-10A, display: 0.00-99.99A

3. Potencia(Vatímetro): 0-22kW

• Rango 0-1kW, display:0.0-999.9W
• Rango 1kW-10kW, display: 1000-9999W
• Rango 10kW a más, display: 0.1-22.0kW

4. Energía: 0-9999kWh

• Rango 0-10kWh, display:0-9999kWh
• Rango 10kWh a más, display:10-9999kWh

USO PULSADOR

1. Luz retroiluminación (Backlight): Presionar el pulsador por un corto tiempo para encender/apagar la luz de retroiluminación azul, memoria: el estado de la pantalla queda almacenado incluso cuando el equipo no está alimentado.
2. Reset energía: Presionar el pulsador por un período de 5 segundos hasta que el dato de energía parpadee. Presionar por un corto tiempo para completar el reseteado, si se presionar por 5 segundos nuevamente se anula el proceso de reseteado.
3. Configurar alarma de energía: Presionar hasta que el display muestre "SET CLr", luego liberar. El dígito a cambiar parpadeará, presionar rápido para cambiar, si se deja de presionar por 3 segundos pasará automáticamente al siguiente dígito. Para finalizar presionar por más de 5 segundos.
