Voltimetro/Amperimetro DC 0-100V 0-100A

#SKU: 000438

Medidor de voltaje y corriente DC hasta 100 amperios

Lee masShow less
S/ 75,00
Agotado
Notificarme cuando esté disponible
A lista de deseos
Descripción

INFO

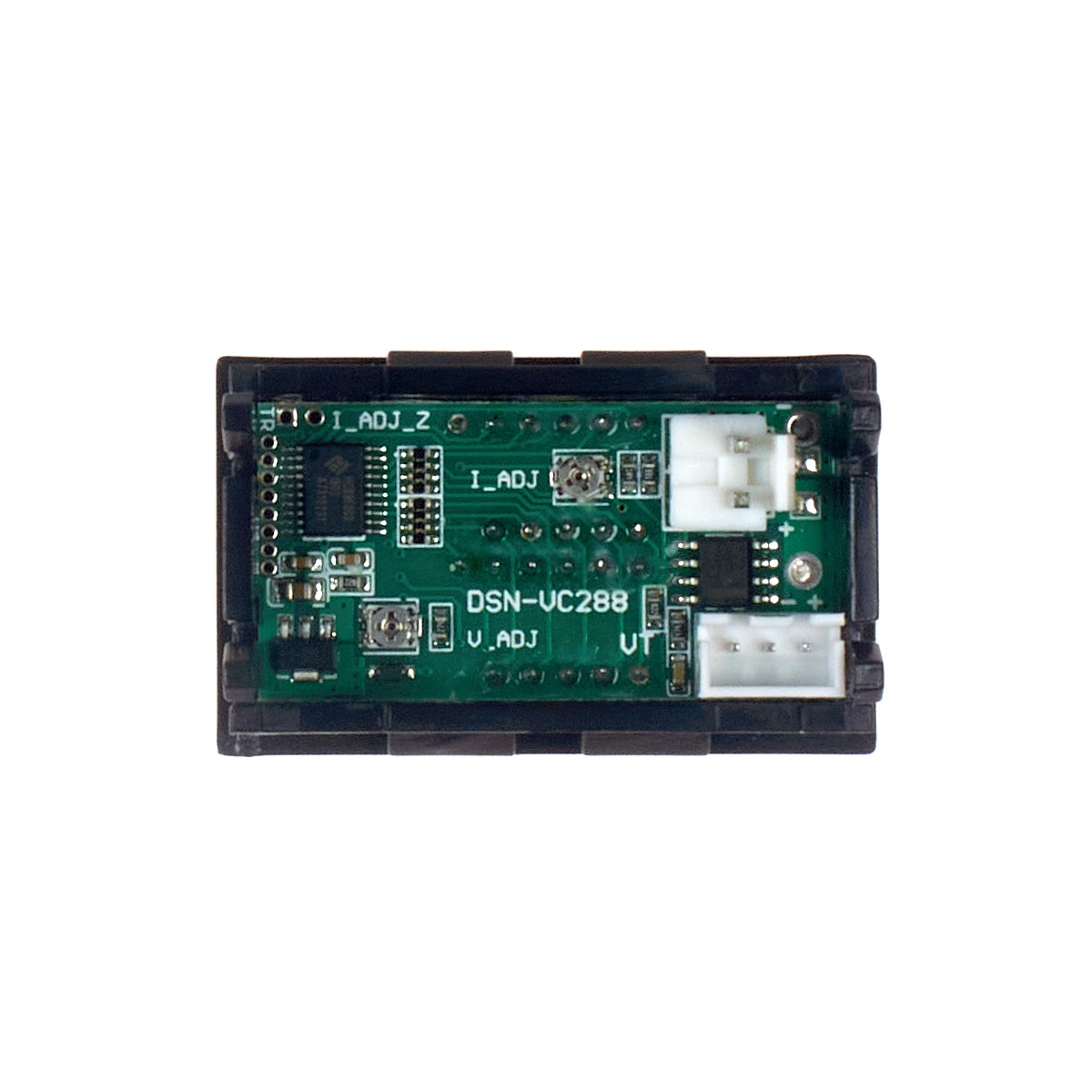

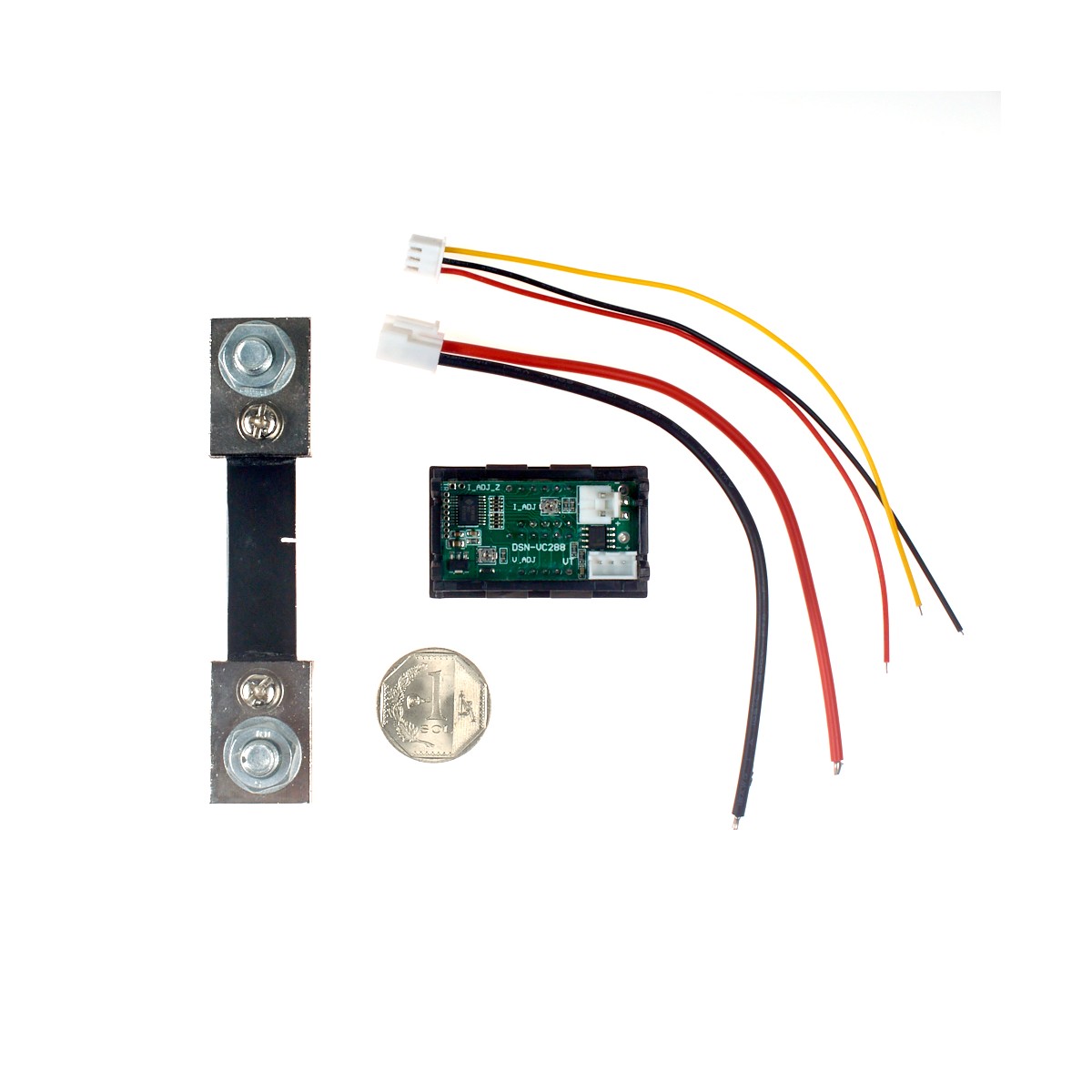

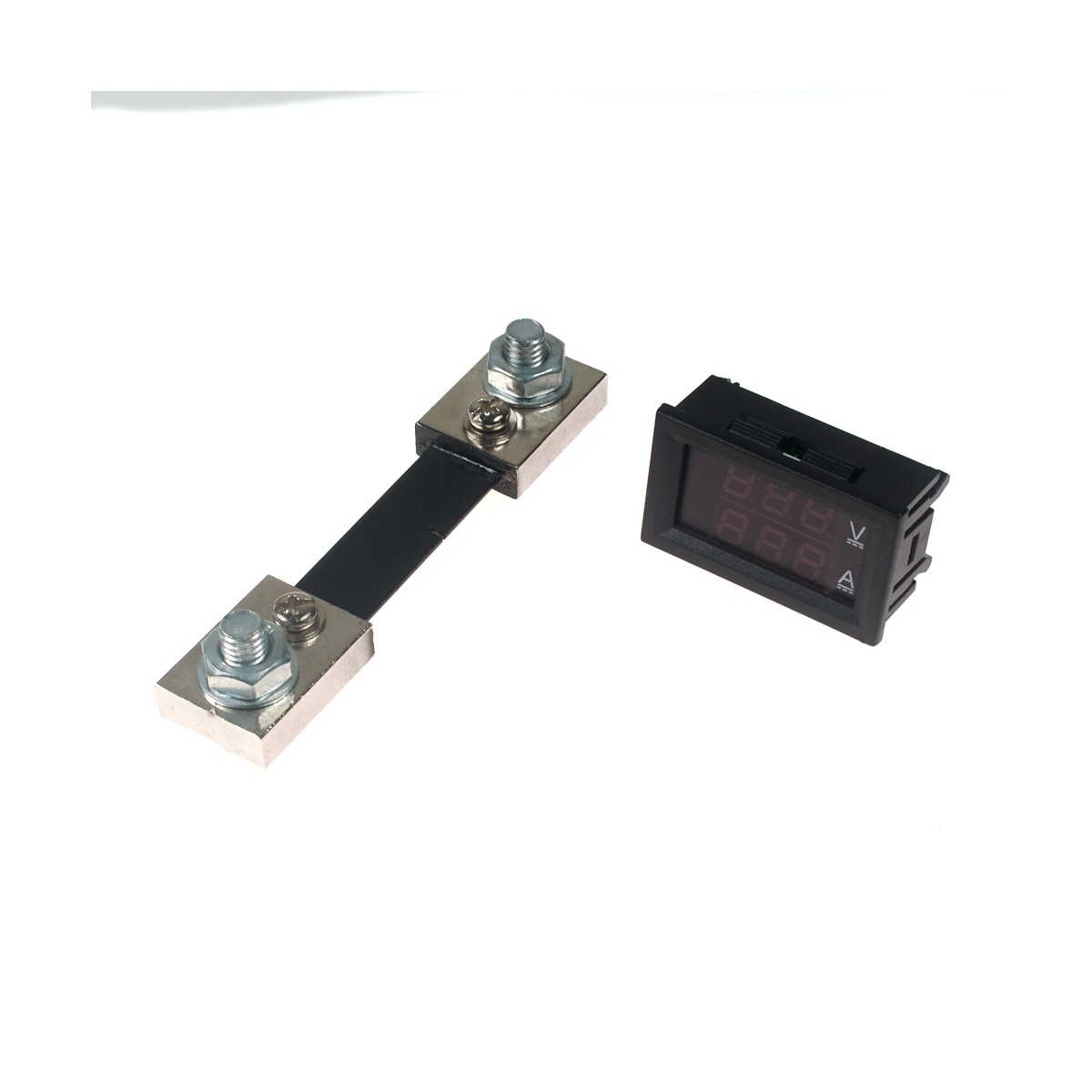

El medidor  Voltímetro/Amperímetro DC 0-100V 0-100A puede medir simultáneamente el voltaje y corriente DC en el rango de 0 a 100 voltios y 0 a 100 amperios. Incluye una una resistencia Shunt externa para medir la corriente, así como dos potenciómetros de calibración en placa. Cuando la corriente pasa por la resistencia Shunt (0.00075 Ohm) produce una caída de voltaje que es medido e interpretado como un nivel de corriente por el medidor, en su rango completo de 100A la caída de voltaje será de 75mV por lo que solo disipará 7.5W en su estado máximo.

Para la conexión se energiza el medidor mediante el conector de dos cables (negro y rojo) con un voltaje de 4.5V a 30V DC. En el conector de tres cables se conecta el voltaje a medir entre el cable verde (GND) y azul (V+), la tierra de la carga se conecta a la entrada del Shunt (Amarillo). La resistencia Shunt en este circuito va entre la carga(Amarillo) y tierra (Verde).

Tomar en cuenta que la tierra de alimentación del medidor (cable negro), la tierra de la resistencia Shunt y la tierra de la fuente de alimentación de carga (cable verde) están unidas internamente, así que si se quiere medir una carga que no esté conectada a tierra se necesita energizar al medidor (conector de dos cables: negro y rojo) con una fuente de alimentación eléctricamente aislada con una tierra distinta, como una batería de 9V o una fuente con transformador.

Si el rango de corriente a medir es menor a 10 amperios podemos optar por el Voltimetro/Amperimetro DC 0-100V 0-10A, que es básicamente el mismo módulo con un shunt diferente (interno). Por otra parte si el voltaje a medir es de tipo alterno (VAC) recomendamos utilizar el Medidor digital AC: voltímetro, amperímetro y vatímetro.


ESPECIFICACIONES TÉCNICAS

  • Voltaje de alimentación: 4.5V - 30V DC
  • Consumo de corriente: <20mA
  • Voltaje de medición: 0-100 VDC
  • Corriente de medición: 0-100A DC
  • Resolución: 0.1V/1A

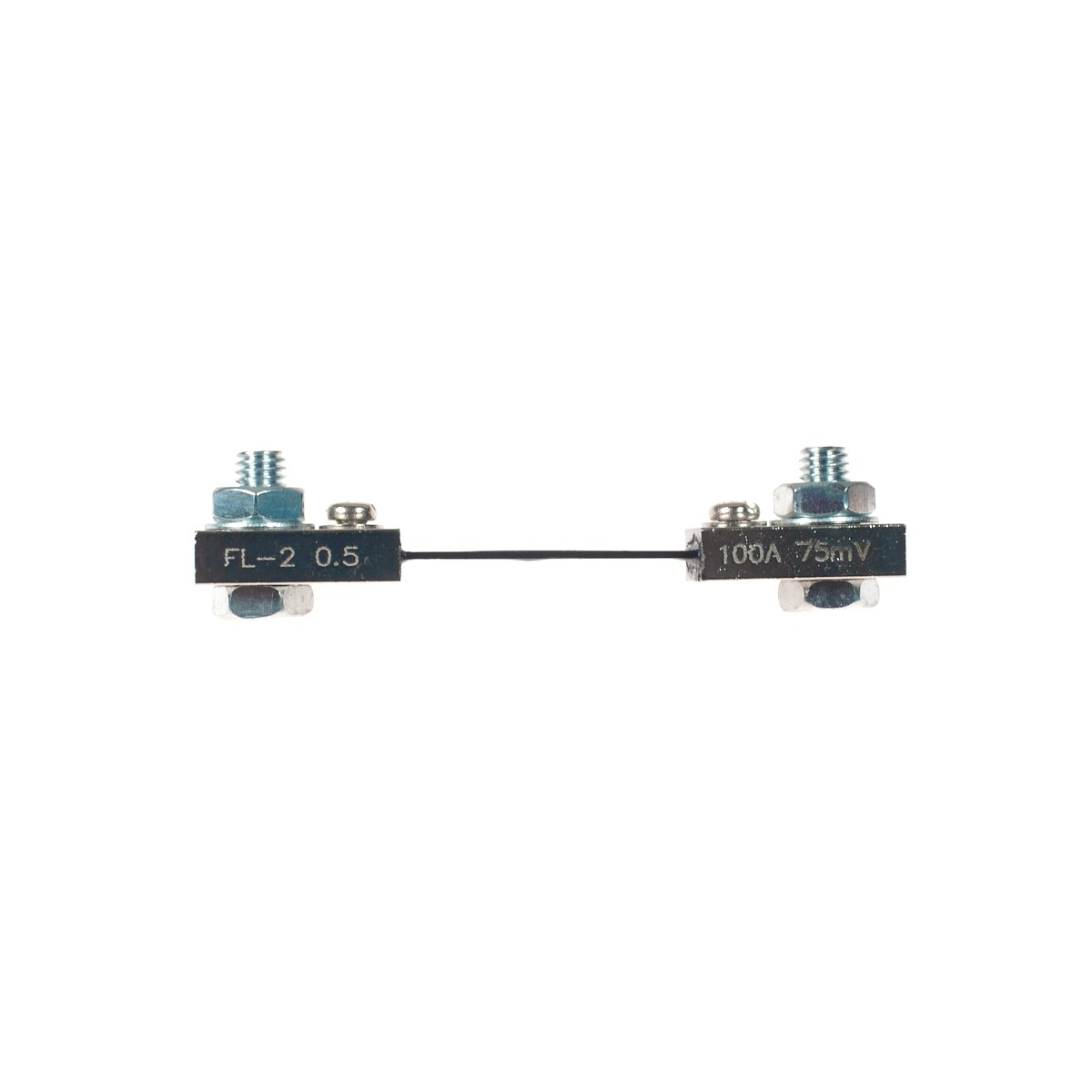

  • Resistencia Shunt: 0.00075 Ohm
  • Periodo de refresco: 0.5s

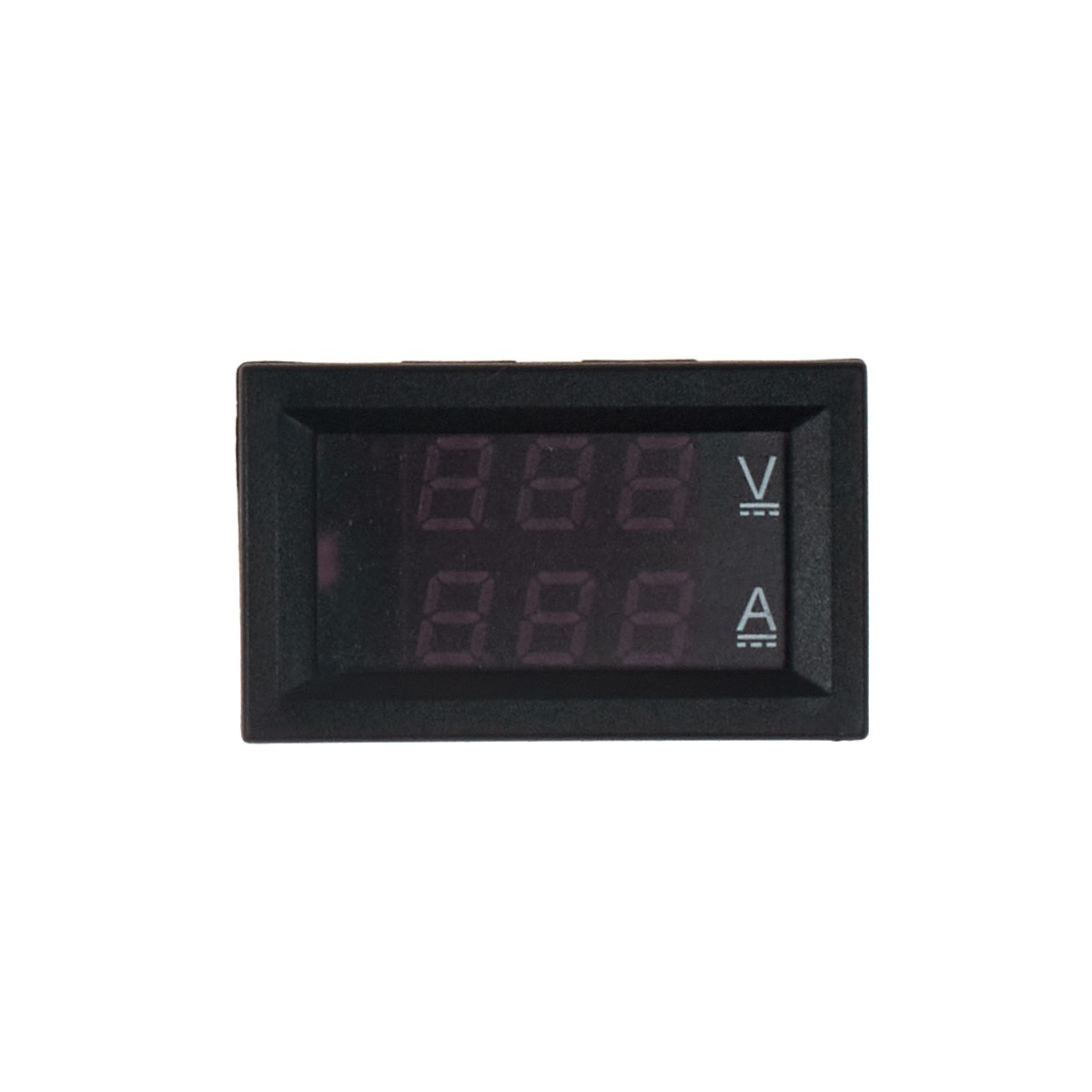

  • Color de display: Rojo y Azul
  • Display de dígitos led 7-seg 0.28"
  • Dimensiones: 48*29*21 mm
  • Agujero de montaje: 45.5*26.5 mm
  • Dimensiones Shunt: 109*23*11 mm (L * W * H)
  • Peso: 165 gramos
