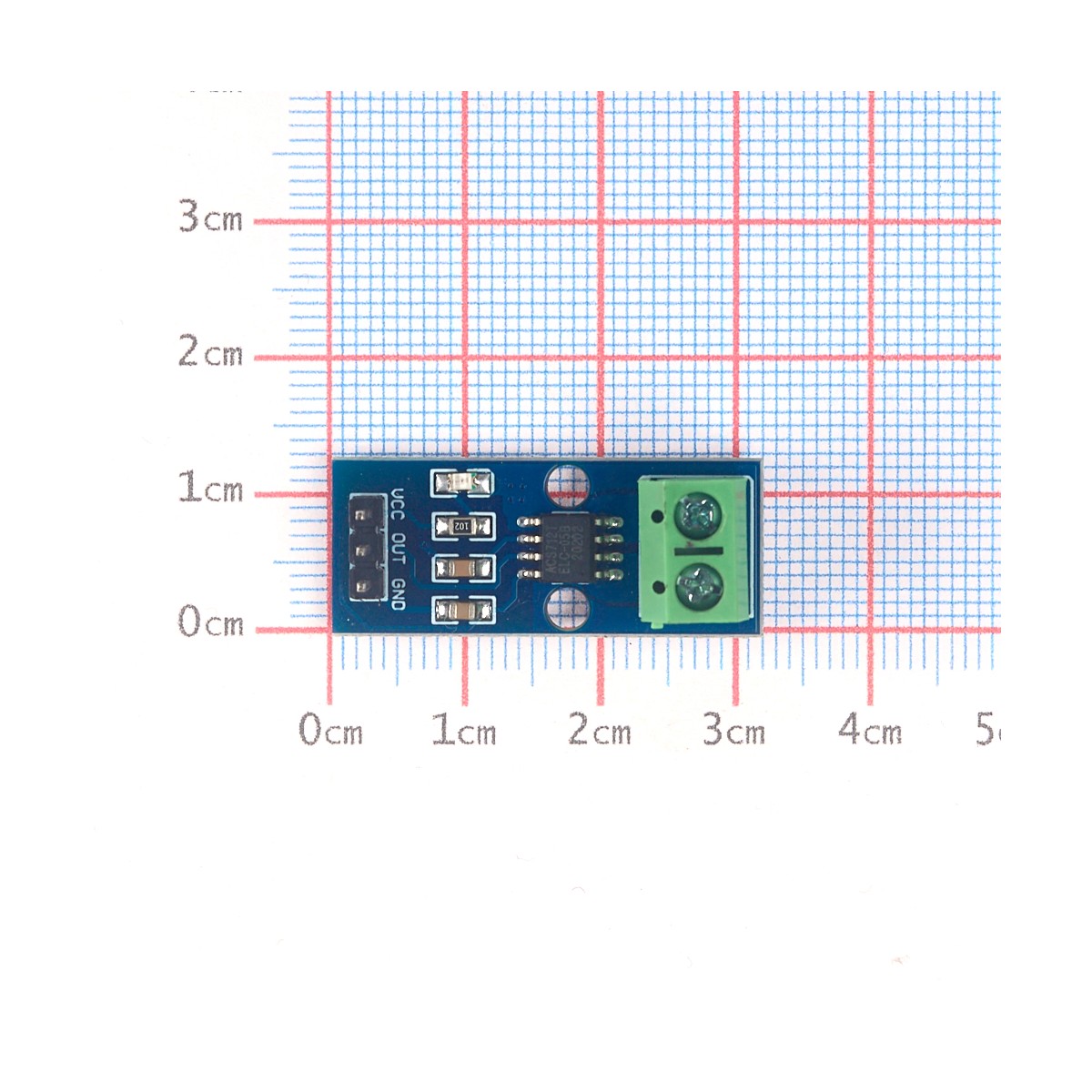

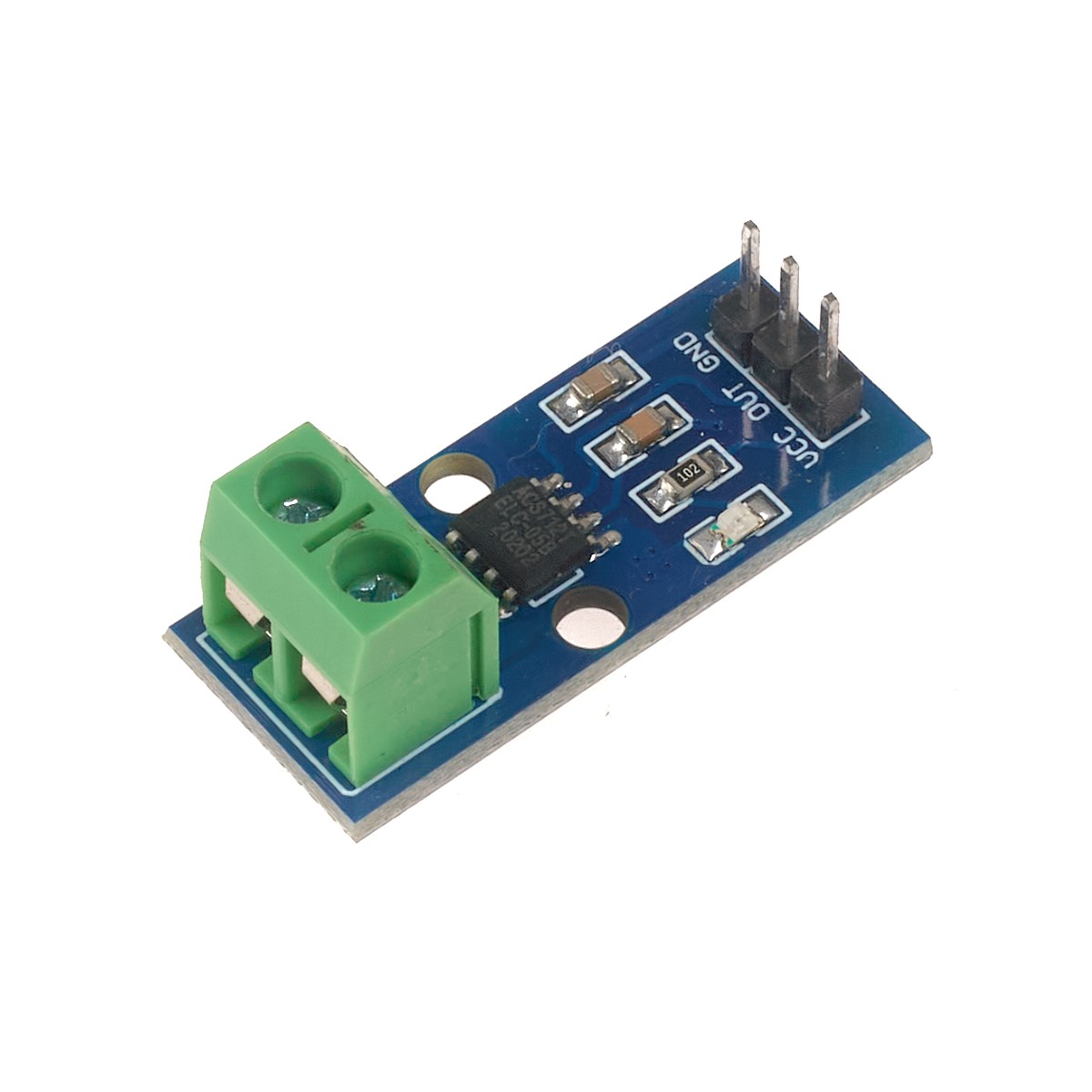

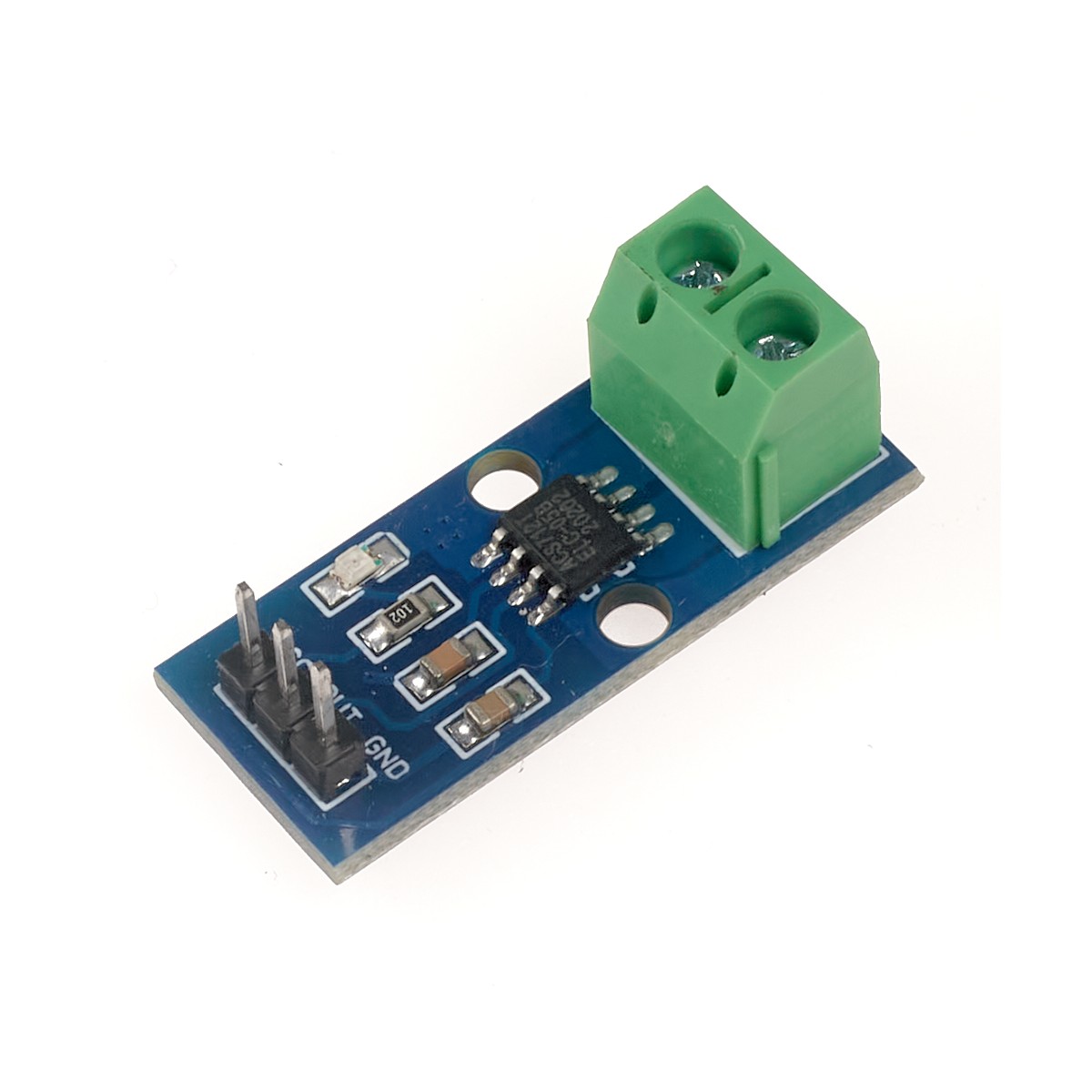

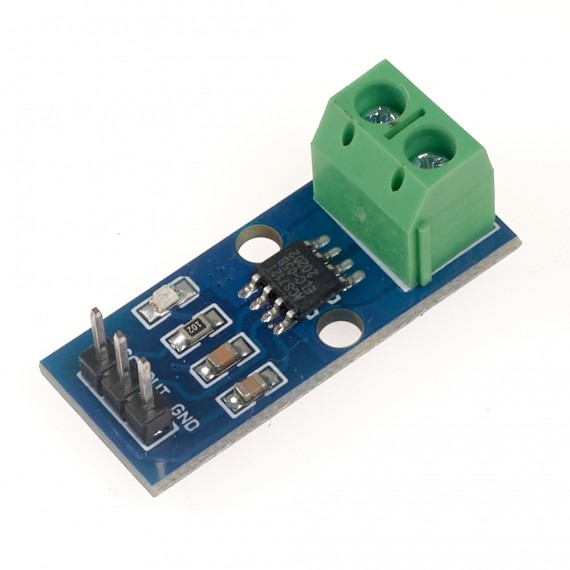

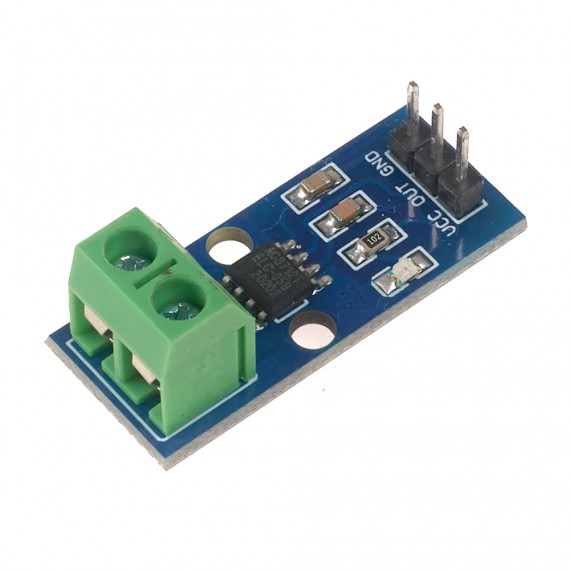

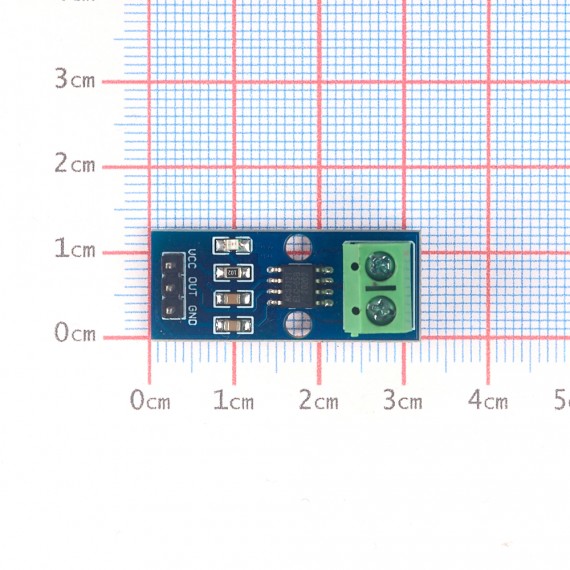

El módulo ACS712ST-5A es una sensor analógico que te permite medir corriente de hasta 5 amperios utilizando el efecto Hall y sin disipar energía.
El Sensor de Corriente ACS712T-5A permite medir corriente DC o AC utilizando el efecto Hall. A diferencia de las mediciones de corriente con resistencias Shunt, en los sensores por efecto Hall la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule). Muy útil para medir corriente en fuentes de alimentación, baterías, motores, actuadores, etc.
Utilizar el sensor es muy sencillo, primero debemos conectar el conductor de corriente en las borneras, se debe cortar el conductor y conectar cada extremo en la bornera, luego necesitamos alimentar el módulo por los pines VCC(5V) y GND. El módulo posee una salida analógica (OUT) que entrega un voltaje analógico proporcional a la corriente medida, por ejemplo cuando la corriente a medir es 0A el voltaje de salida es 2.5V, cuando la corriente es 5A el voltaje de salida es 3.425V y cuando la corriente es -5A el voltaje será 1.575V. La salida analógica puede ser conectado a una entrada ADC de un microcontrolador como Arduino o PIC y utilizar la formula: I=(Aout - 2.5)*5.405 para obtener el dato de corriente medida.
