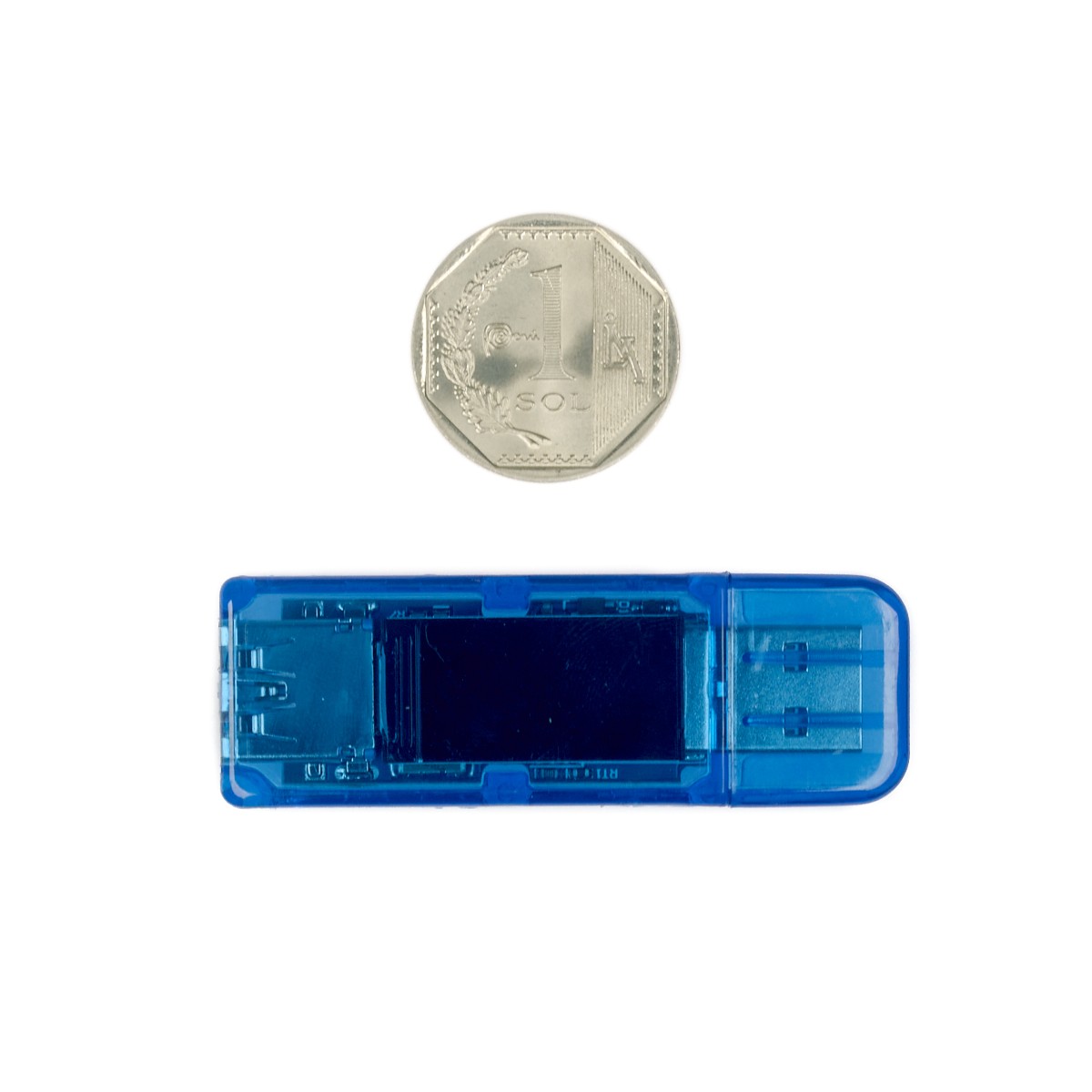

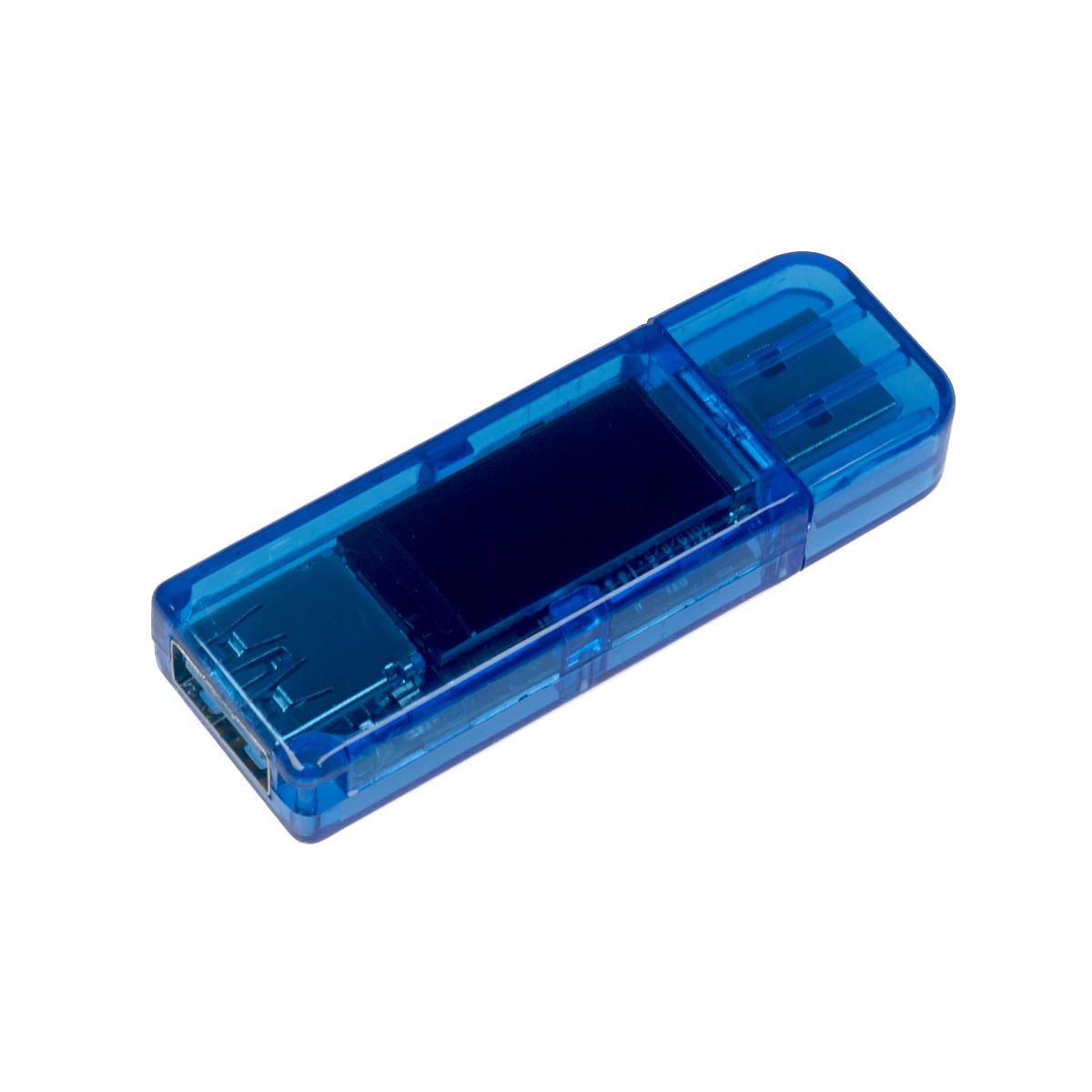

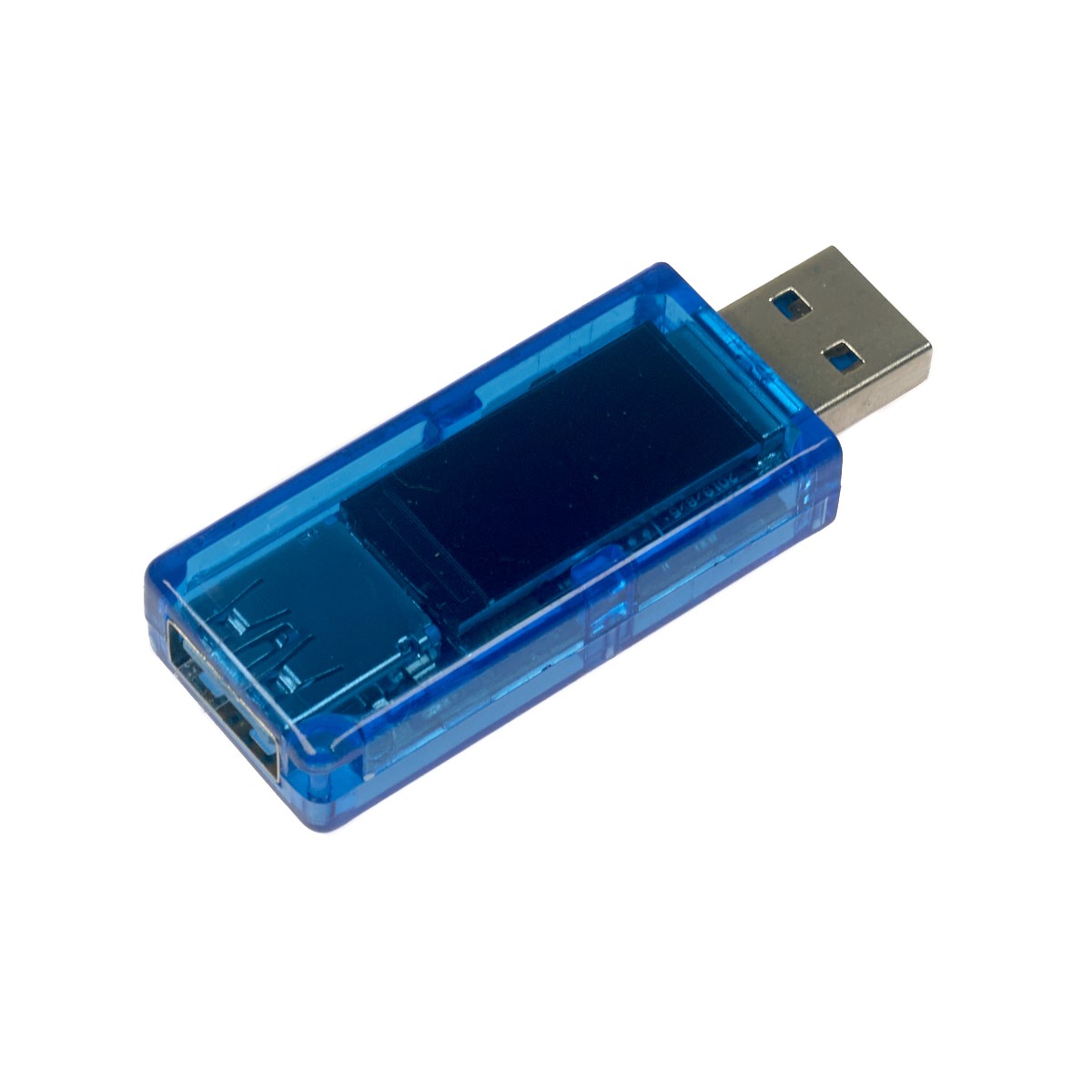

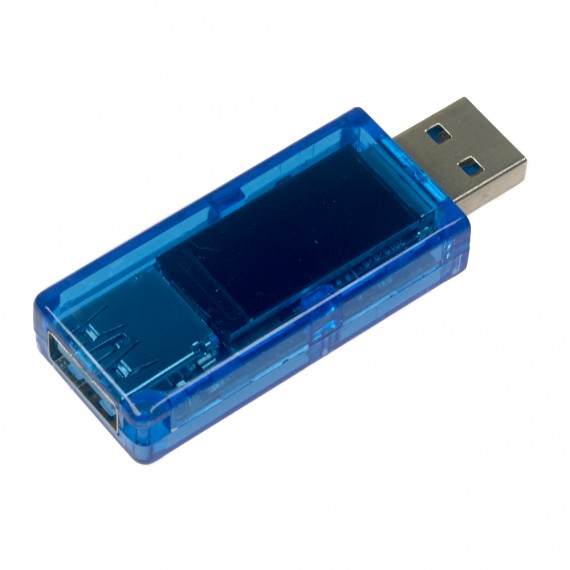

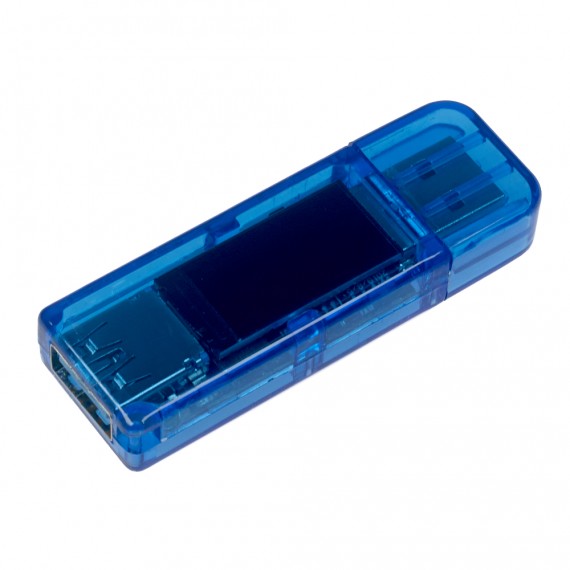

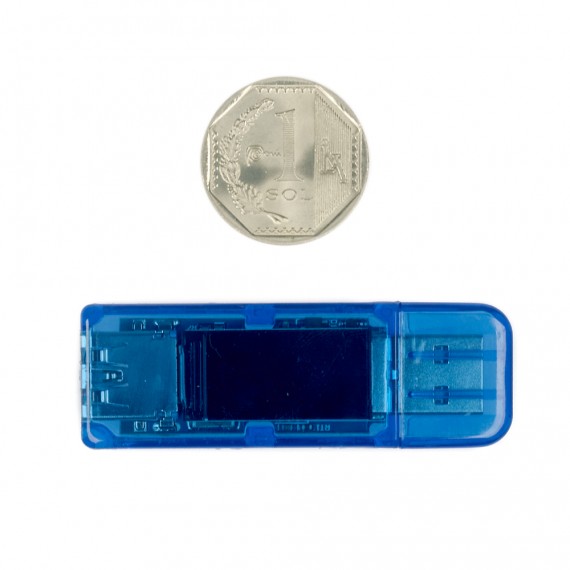

Medidor USB de voltaje y corriente AT35

INFO

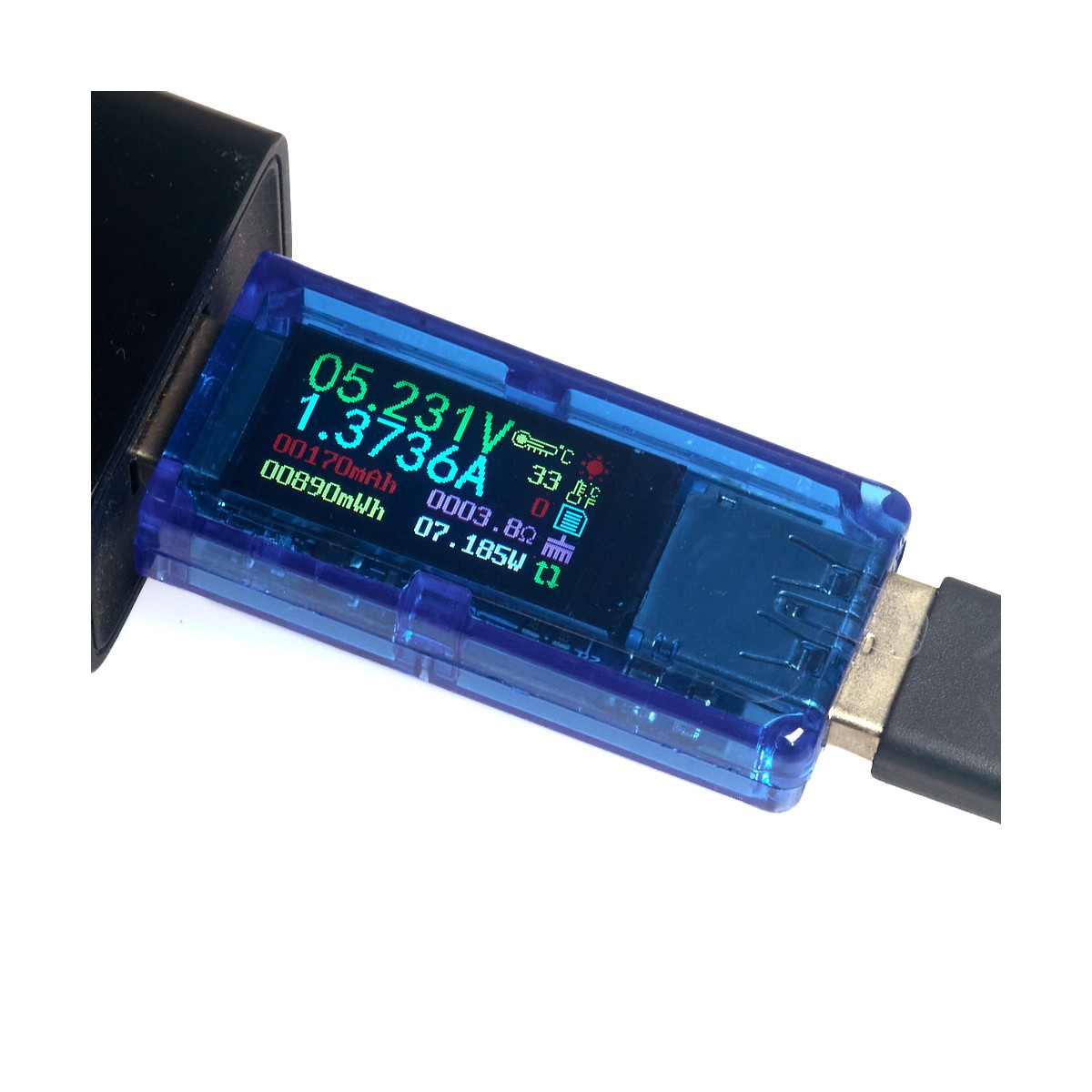

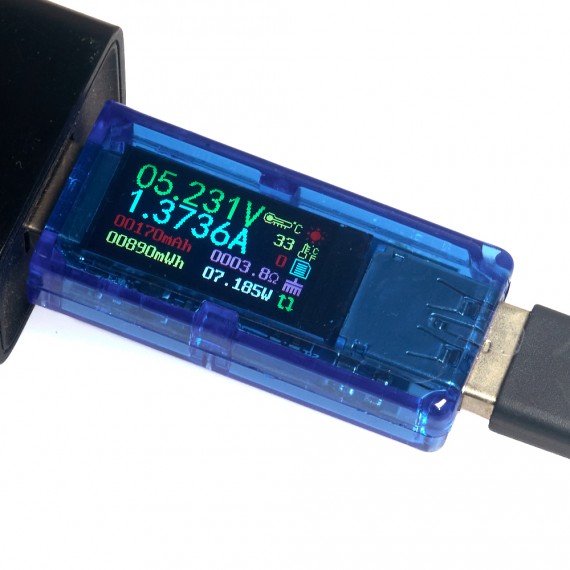

Con este medidor puede medir simultáneamente el voltaje y corriente DC en el rango de 3.7 a 30 voltios y 0 a 4 amperios, también puede medir la potencia, el consumo de corriente o capacidad (mAh) y el consumo de energía(mWh), adicionalmente muestra el valor de la impedancia de la carga.

Tanto para la entrada de voltaje como para la carga se usa un conector USB tipo A, el voltaje no necesariamente tiene que ser los 5V estándar del USB, se puede usar con cargadores de carga rápida como QC2.0, QC3.0, APPLE 2.4A/2.1A/ 1A/0.5A, Android DCP, SAMSUNG.

Por defecto la capacidad y la energía acumulada se reinicia cada vez que desconecta(se apaga) el módulo, para que se guarde los datos a pesar que el modulo se apague, se debe cambiar al banco 1 de la memoria. de esta forma al encender el modulo recuperará el valor de capacidad y energía guardada.

Medidor USB  de voltaje y corriente AT35 es ideal para medir la capacidad real de una batería, para esto se debe de resetear los datos de capacidad o energía del módulo y poner a cargar la batería con su cargador respectivo, la batería debe estar descargada totalmente y medir hasta q la corriente baje por debajo de 20mA.

ESPECIFICACIONES TÉCNICAS

• Modelo: AT35
• Rango de Voltaje: 3.7 - 30V DC
• Resolución de voltaje: 0.001V
• Rango de Corriente: 0 - 4A DC
• Resolución de voltaje: 0.0001A
• Rango de Capacidad Acumulada: 0-99999mA
• Rango de Energía Acumulada: 0-99999mWh
• Rango de Potencia:0-120W
• Rango de Impedancia: 1 - 9.9999Ohm
• Rango de temperatura: 0-65°C
• Temperatura de trabajo: 0-45°C
• Reconocimiento de Carga Rápida: QC2.0, QC3.0, APPLE, Android DCP, SAMSUNG
• Dimensiones: 65x20x11mm
• Peso: 15 gramos
