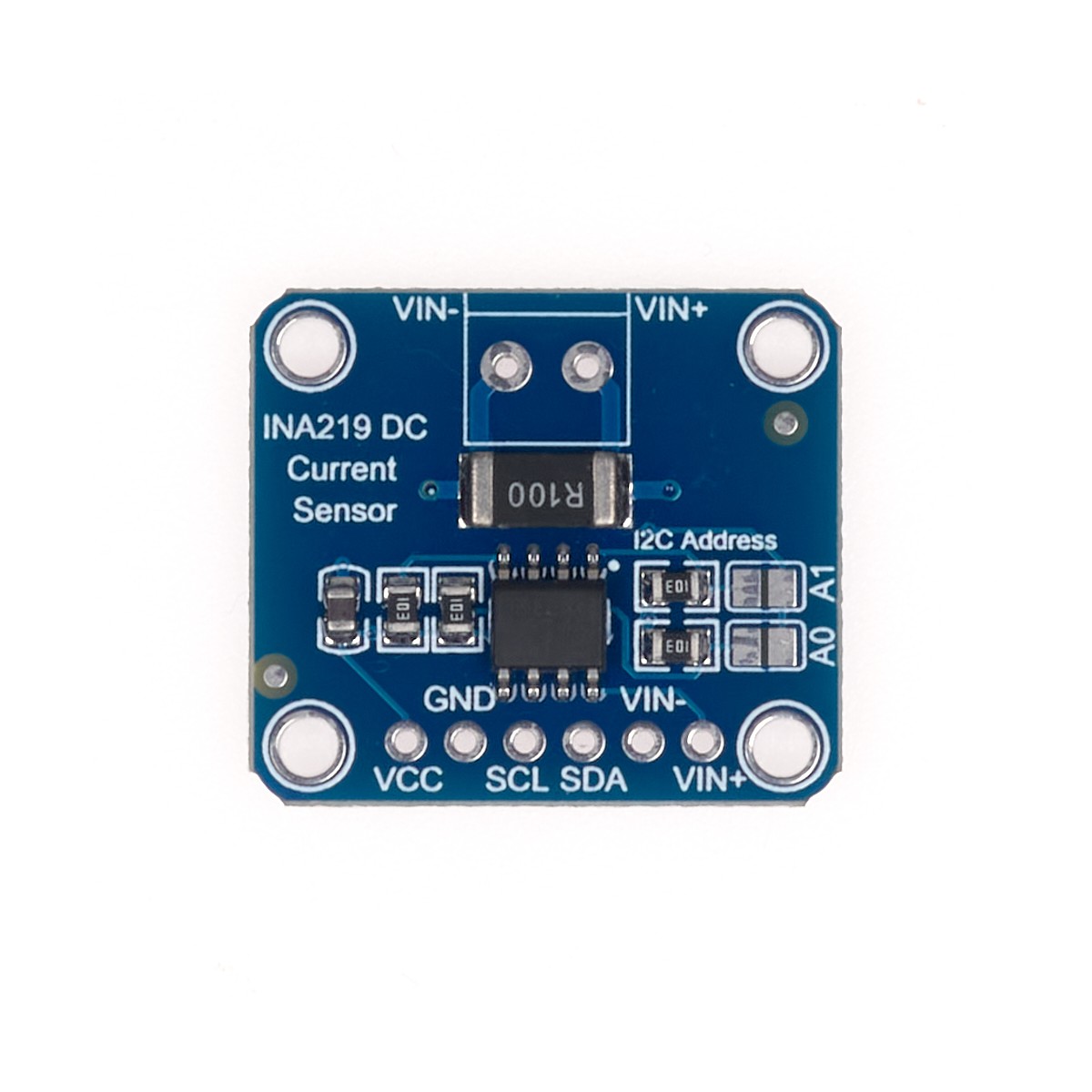

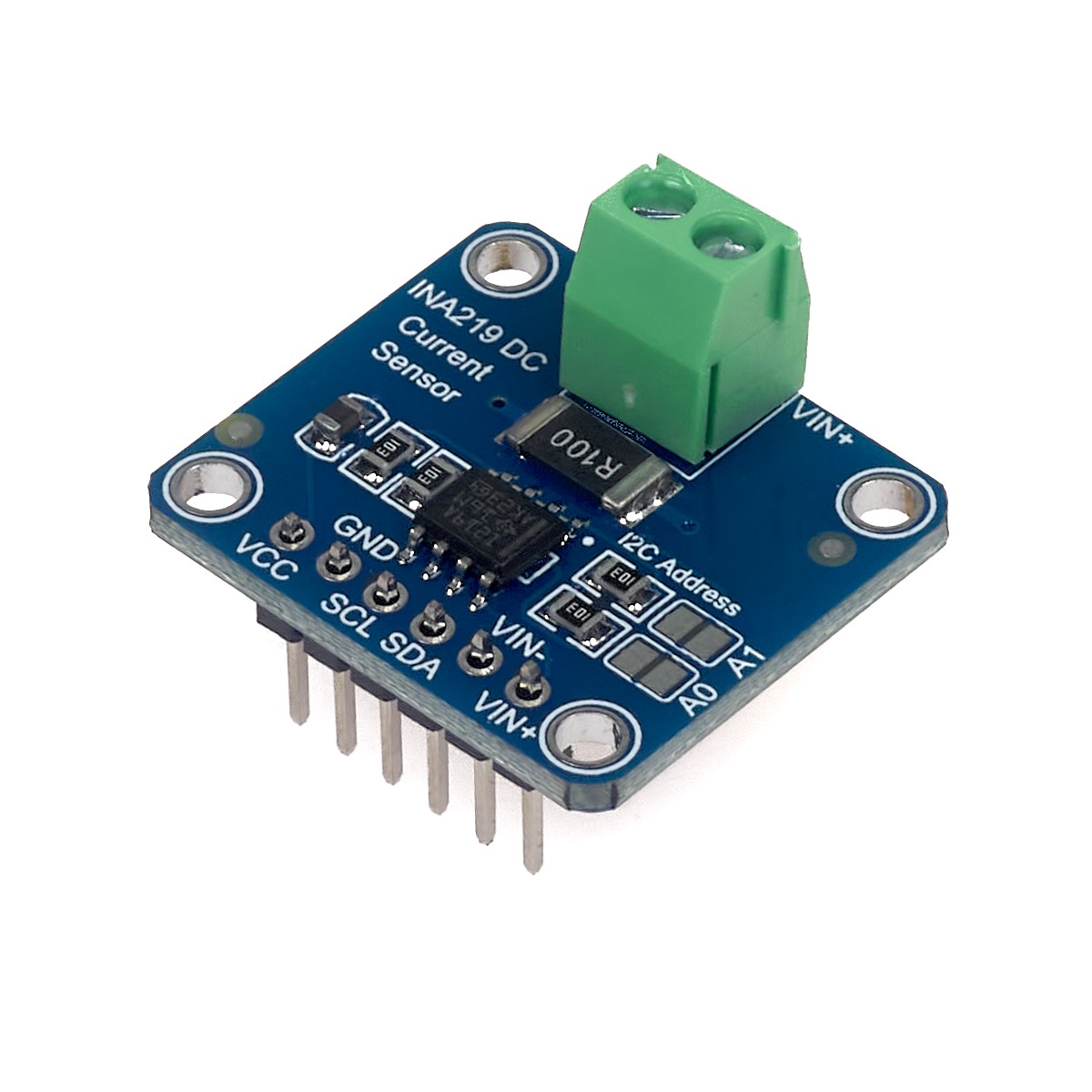

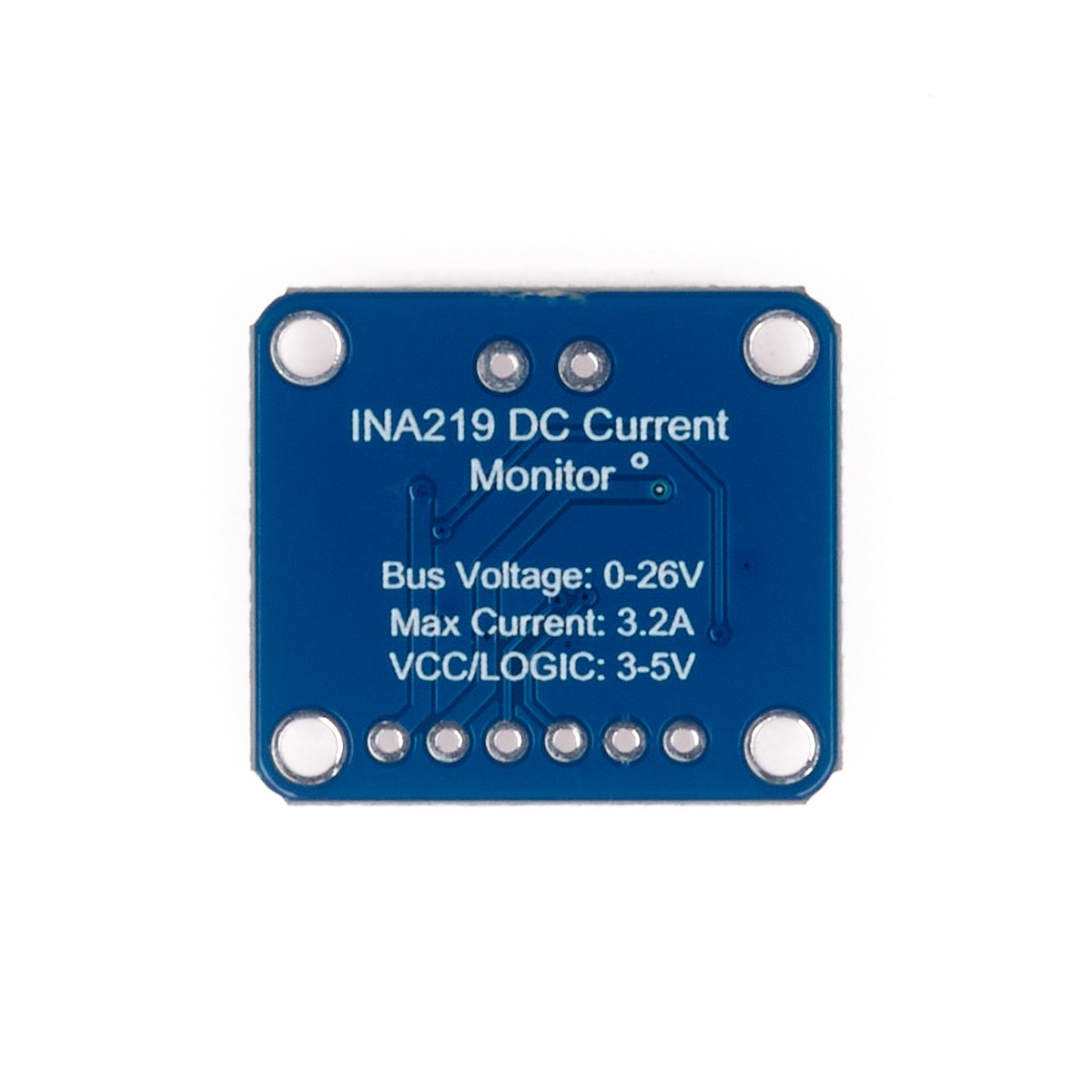

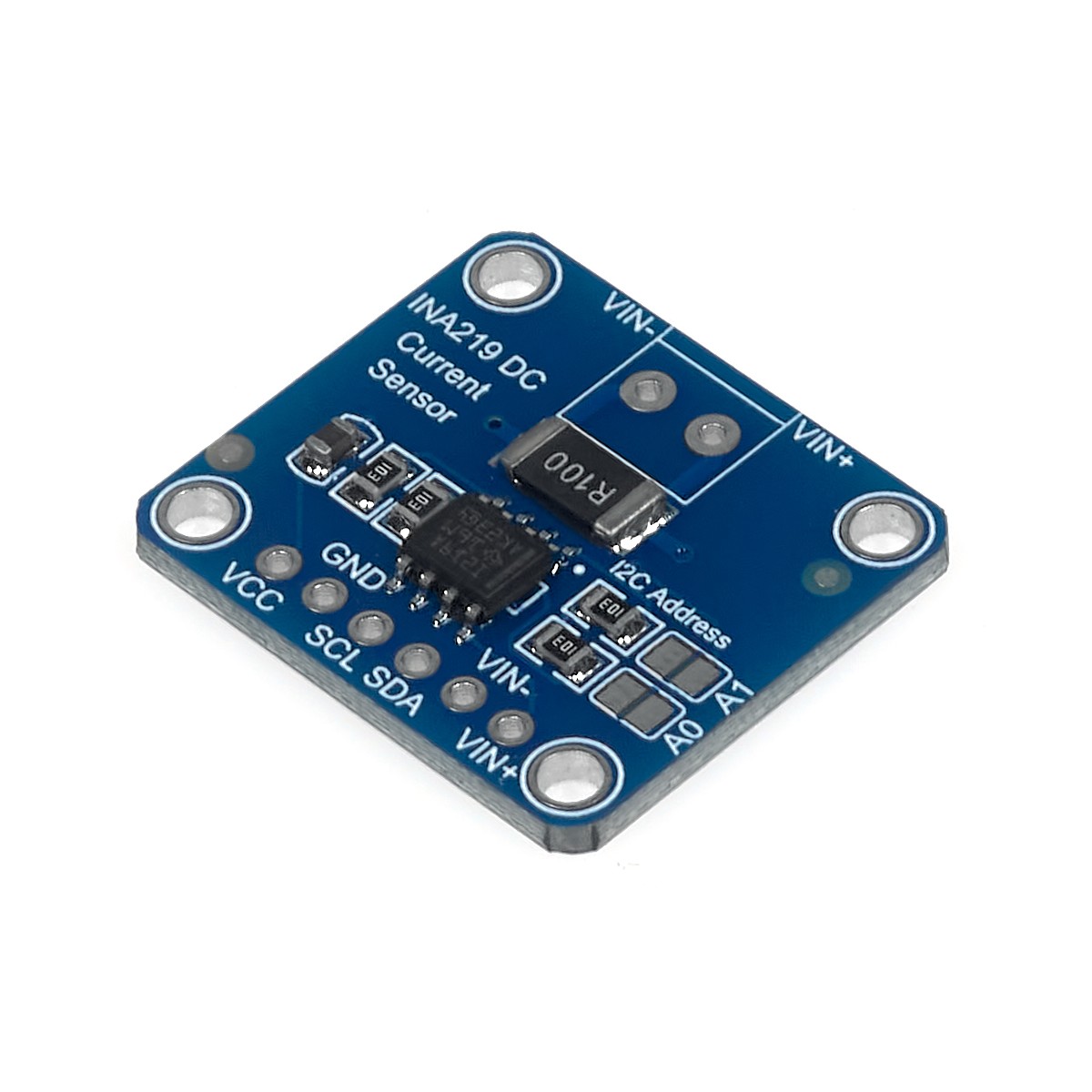

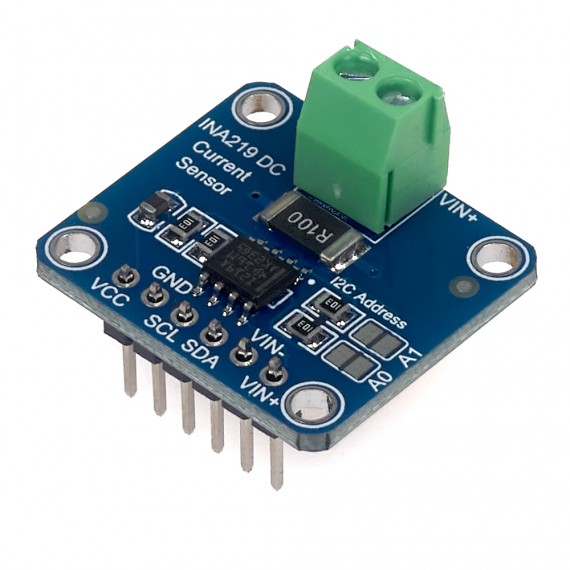

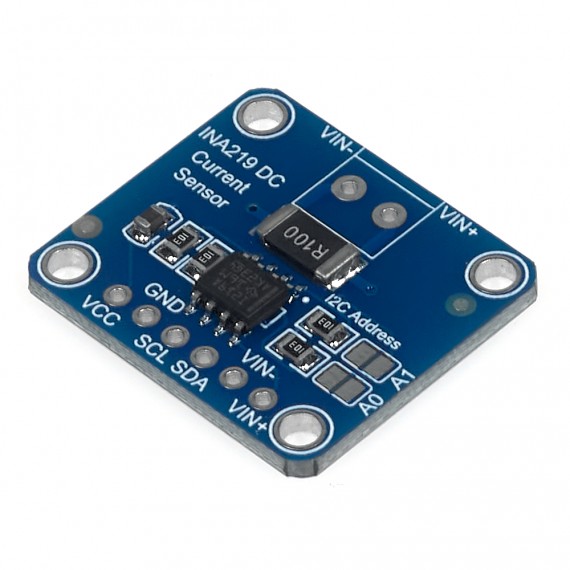

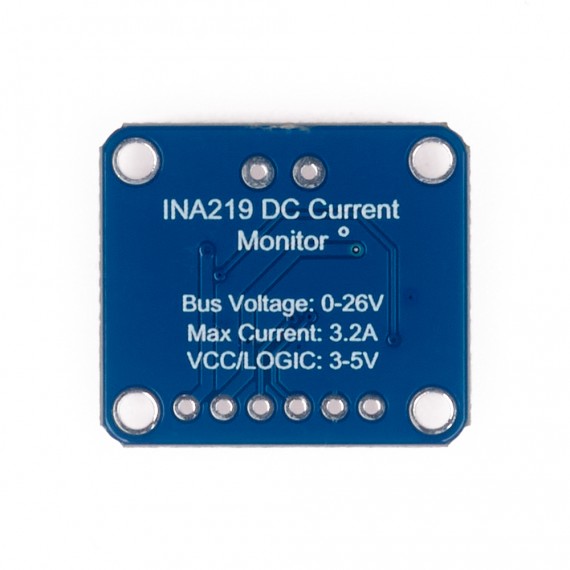

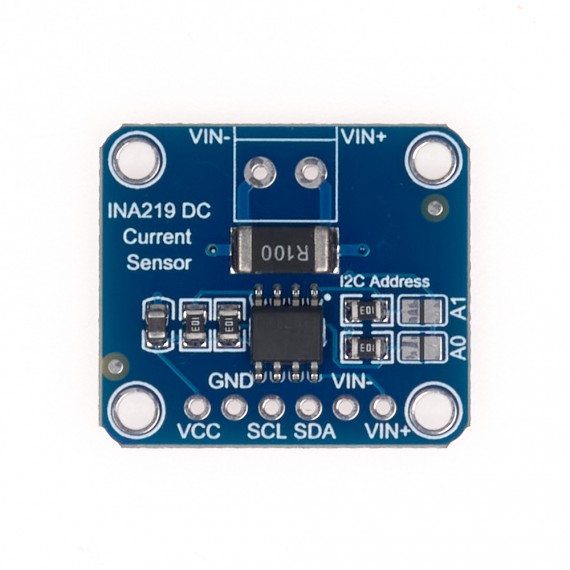

Monitor de corriente voltaje, high side INA219

#SKU: 000559

Para medir tanto corriente como voltaje DC, se conecta en el lado positivo de la carga.

Lee masShow less
S/ 25,00
En stock
A lista de deseos
Descripción

INFO

El INA219 permite medir simultáneamente el voltaje y corriente DC en el rango de 0 a 25voltios y 0 a 3.2 amperios a través de una interfaz I2C. El modulo  incorpora una una resistencia Shunt interna para medir la corriente de 0,1 ohmios y 1%.

El INA219 se caracteriza por medir la corriente en el lado positivo de la carga, a diferencia de otros medidores que se conectan en el lado negativo, generando una falsa tierra en el circuito o carga a medir.

El ADC interno del INA219 es de 12 bits que proporciona una resolución de 0,8 mA en un rango de 3,2A. Es posible aumentar el rango cambiando la resistencia shunt.


ESPECFICIACIONES TÉCNICAS

  • Voltaje de Operación: 3-5V
  • Voltaje máximo de medición: 25V
  • Corriente máxima de medicion:3.2A
  • Resolución: 0.8mA
  • Interfaz: I2C compatible con 3.3V y 5V
  • Dirección I2C: 0x40 (Modificable con puentes A0 y A1)
  • Resistencia Shunt: 0.1 Ohm

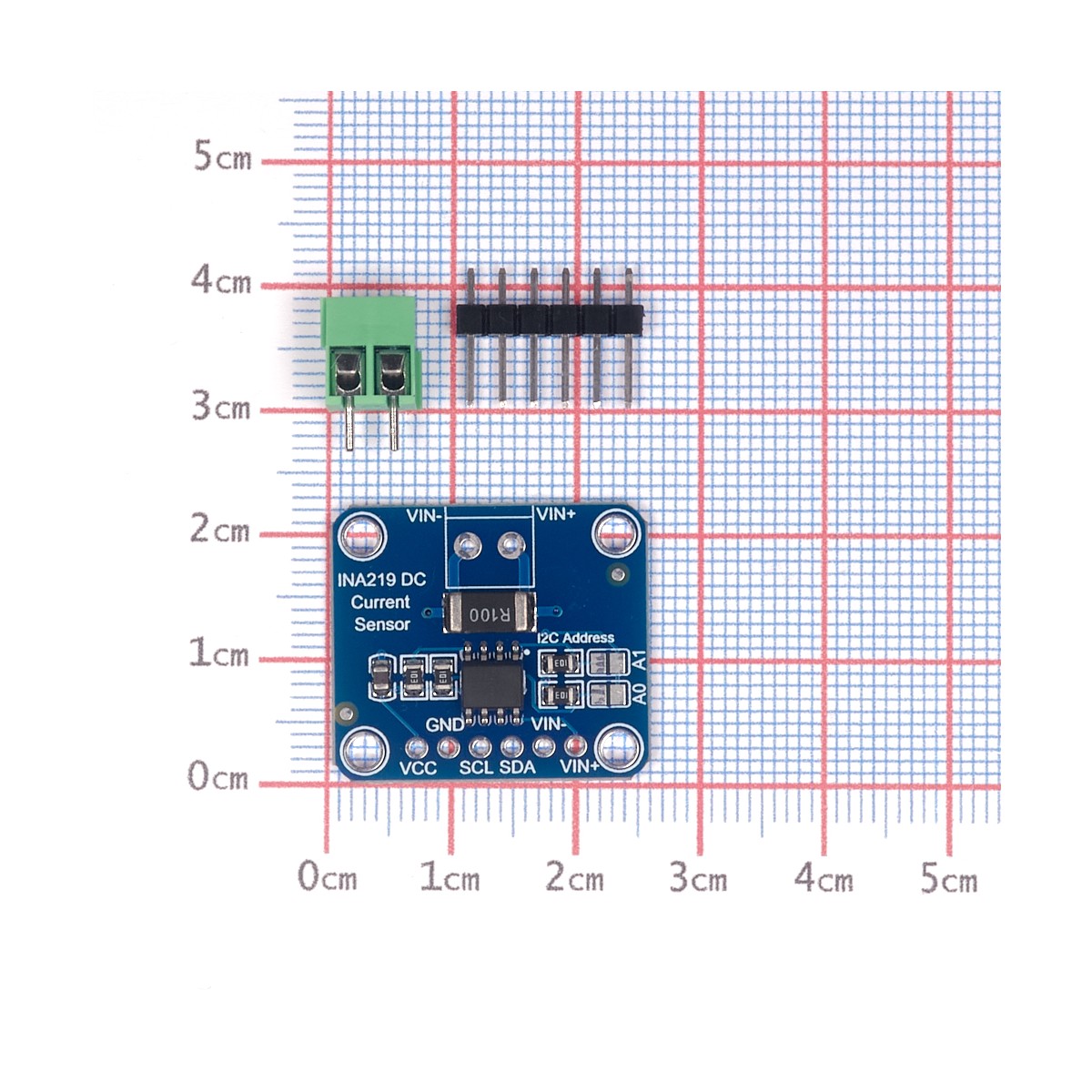

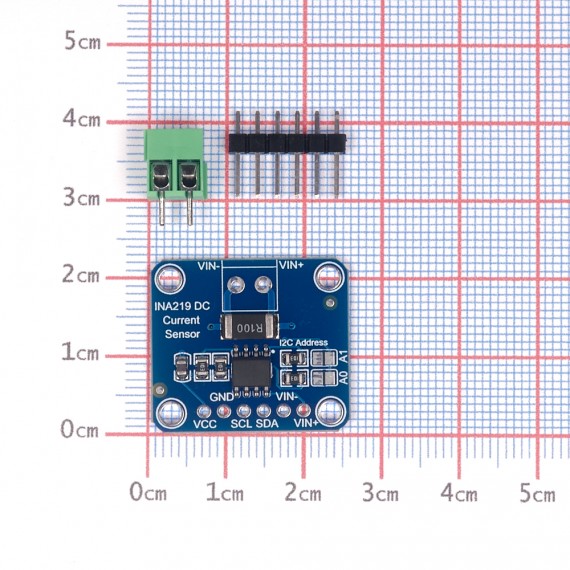

  • Dimensiones: 21x21mm
  • Peso: 5g
