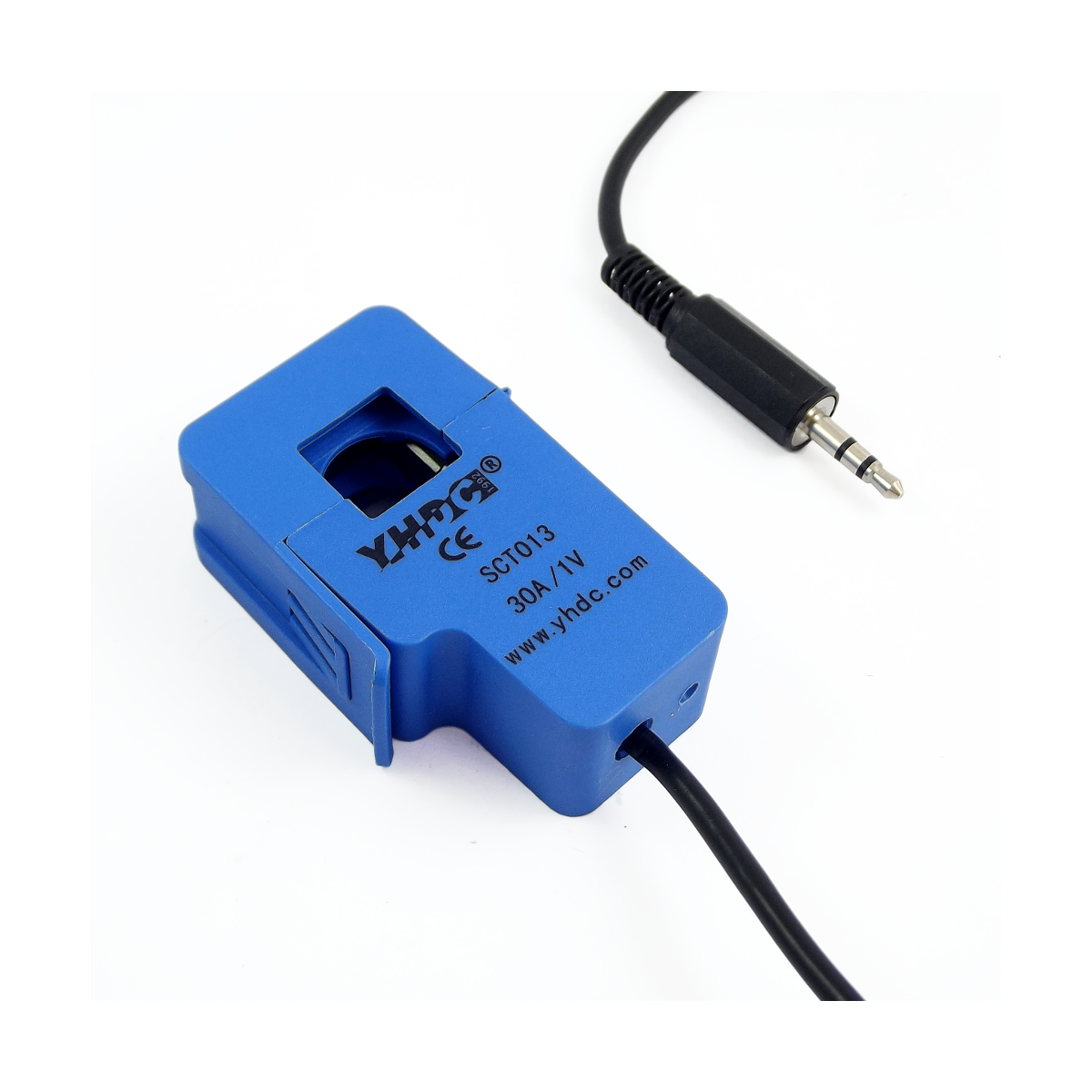

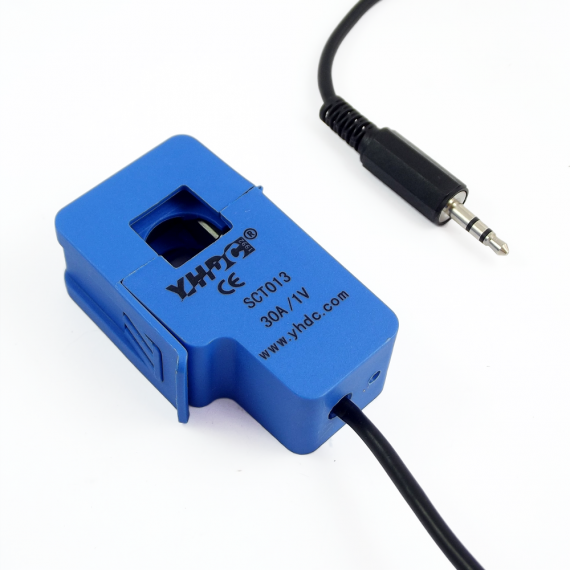

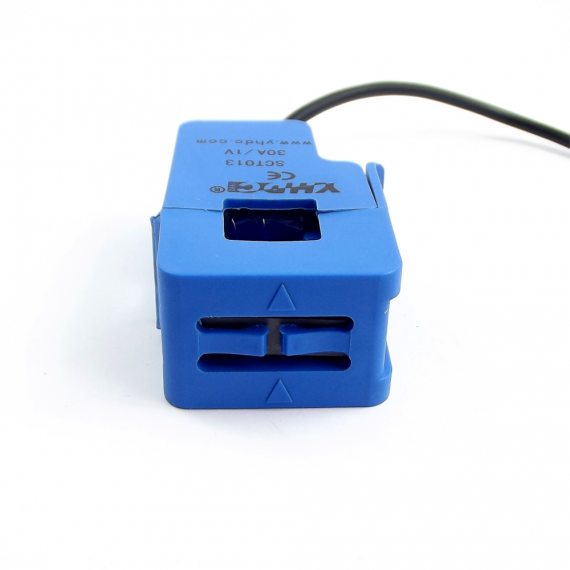

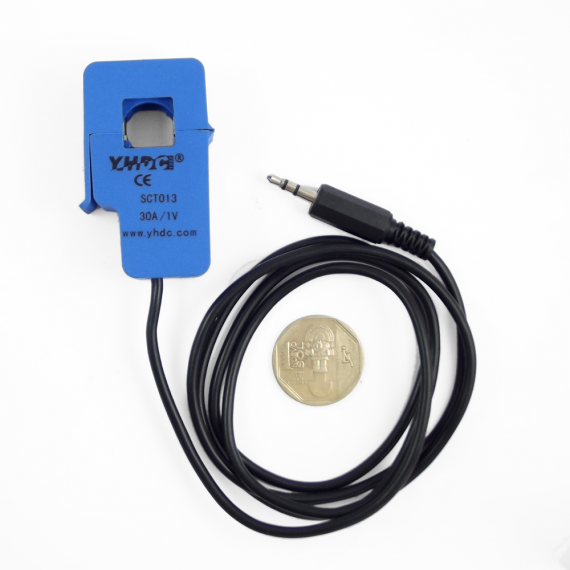

El sensor SCT-013-030 permite medir corriente alterna de hasta 30A, se instala fácilmente como una pinza alrededor de un cable conductor.
INFO
Los transformadores de corriente (CTs) son sensores utilizados para la medición de corriente alterna (AC), están diseñados para producir una corriente alterna en su devanado secundario y que es proporcional a la corriente que se mide en su primario. Los transformadores de corriente reducen las corrientes de alto voltaje a un valor mucho más bajo y proporcionan una manera conveniente de monitorear con seguridad la corriente eléctrica real que fluye en una línea de transmisión de CA. Son particularmente útiles para medir el consumo o generación de electricidad de todo un edificio u hogar. Los sensores CT funcionan como transformadores por el principio físico de Inducción Electromagnética de Faraday y a diferencia de las mediciones de corriente con resistencias Shunt en los sensores por inducción la carga está aislada del sensor, esto es útil en sistemas donde se requiere de aislamiento eléctrico además de no disipar energía (pérdidas por efecto Joule).

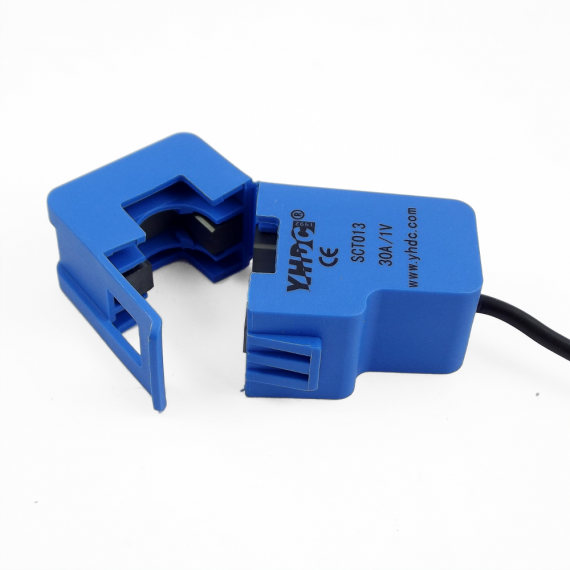

El sensor SCT-013-030 es muy fácil de instalar y utilizar. Su formato de pinza (núcleo abierto) permite su instalación alrededor de un cable de la carga a medir sin la necesidad de realizar algún trabajo de alto voltaje. Para instalar el sensor se debe abrir la pinza y colocar el cable a sensar dentro del espacio de la pinza, luego cerrar la pinza y verificar un correcto ajuste (importante para evitar errores de medición). El cable conductor no debe exceder los 12mm de diámetro. El sensor SCT-013-030 posee salida en voltaje gracias a su resistencia burden interna, con un rango de medición de 30A RMS AC entregando una salida de voltaje proporcional de 1V RMS AC. La salida del sensor debe ser adecuadamente acondicionada antes de su conexión con un microcontrolador, recomendamos utilizar un divisor de tensión con salida de 2.5V como "tierra virtual" para el sensor y de esa forma obtener un voltaje de salida apto para el ADC del microcontrolador.
NOTA: Este tipo de sensores solo trabajan correctamente con corriente alterna de onda senoidal, no trabajan con corriente continua/directa.
APLICACIONES
- Adecuado para la medición de corriente AC
- Monitoreo y protección de motores AC
- Equipo de iluminación
ESPECIFICACIONES TÉCNICAS
- Modelo: SCT-013-030
- Rango de sensado de corriente: 0-30A RMS(AC)
- Rango de salida analógica (voltaje): 0-1V RMS (proporcional a la corriente a medir)
- Sensibilidad: 1V/30A
- No linealidad: ±1%
- Resistencia (RL): 62Ω
- Turn Ratio: 1800:1
- Grado de Resistencia: Grade B
- Temperatura de operación: -25°C ~ +70°C
- Fuerza dieléctrica (entre la carcaza y la salida): 1000V AC/1min 5mA
- Diámetro del cable conductor: 12mm máx.
- Dimensiones empaque: 80*63*26 mm
- Dimensiones sensor: 57*32*21 mm
- Longitud del cable: 1m
- Peso: 73 gramos
