Permite agregar un sistema de recaudo de monedas a tus proyectos
INFO

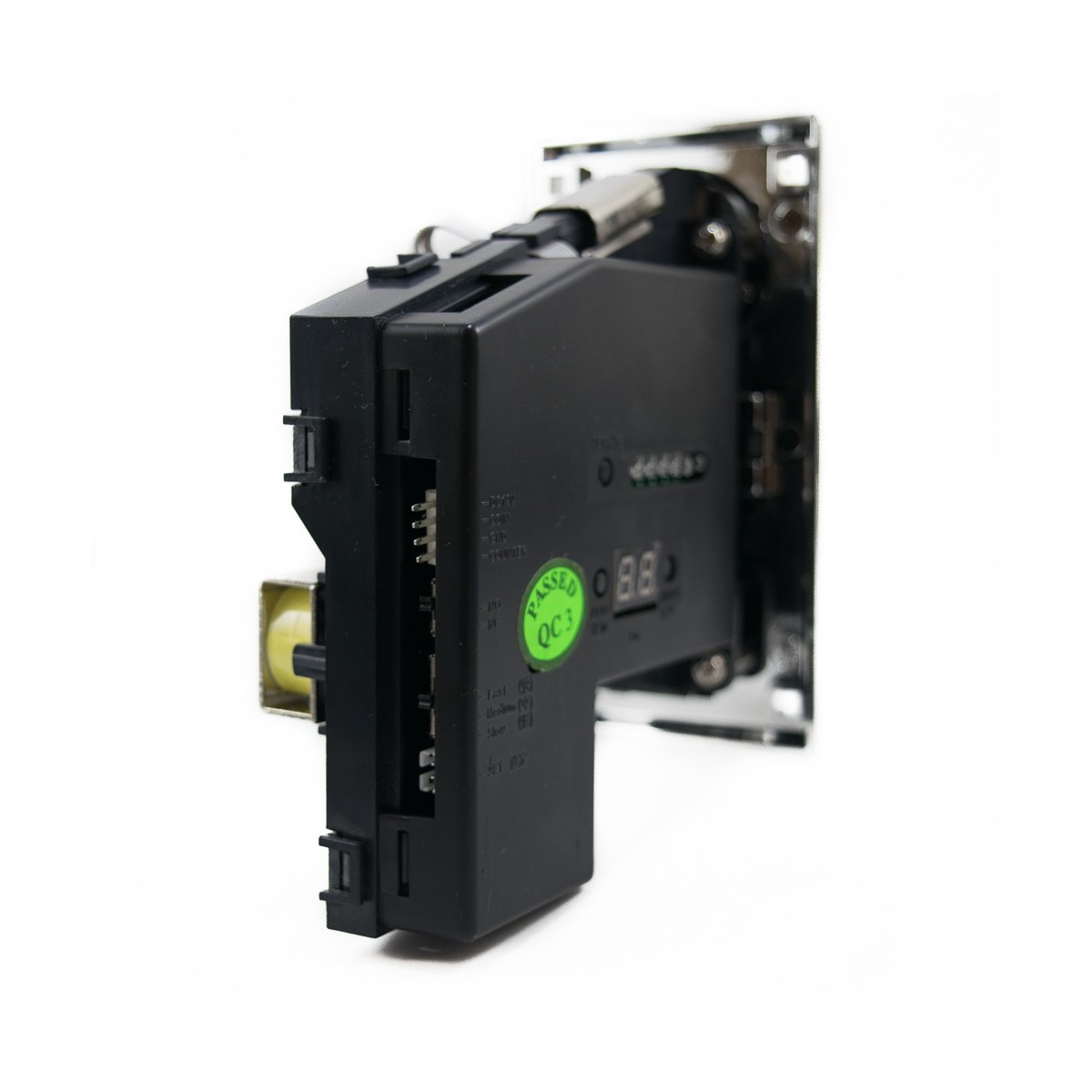

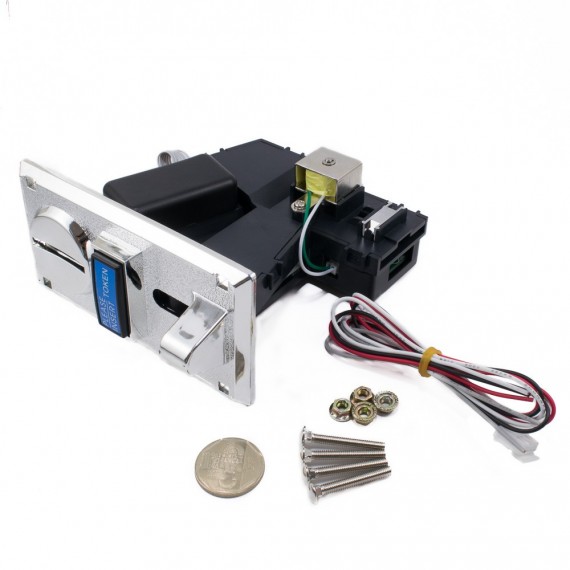

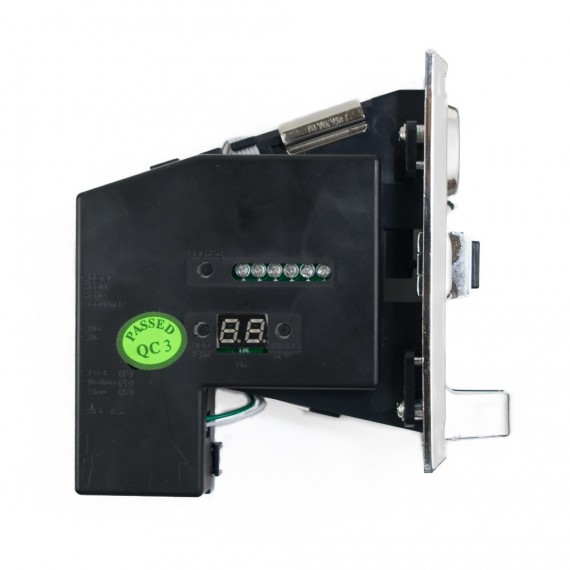

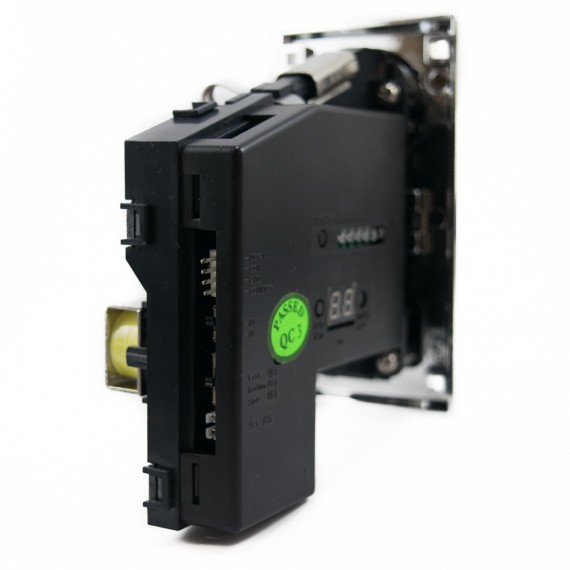

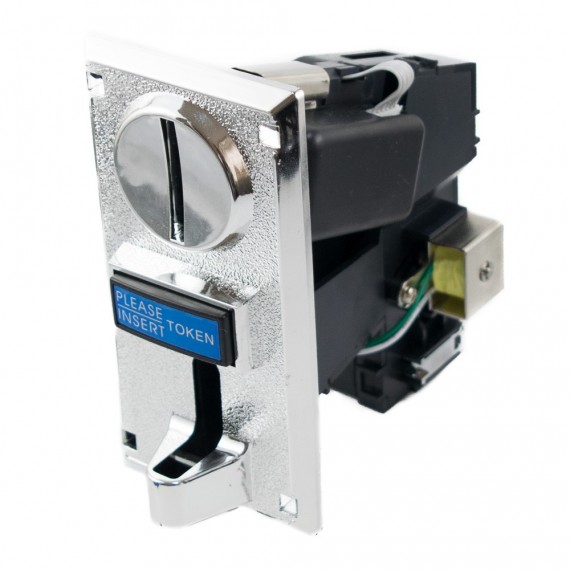

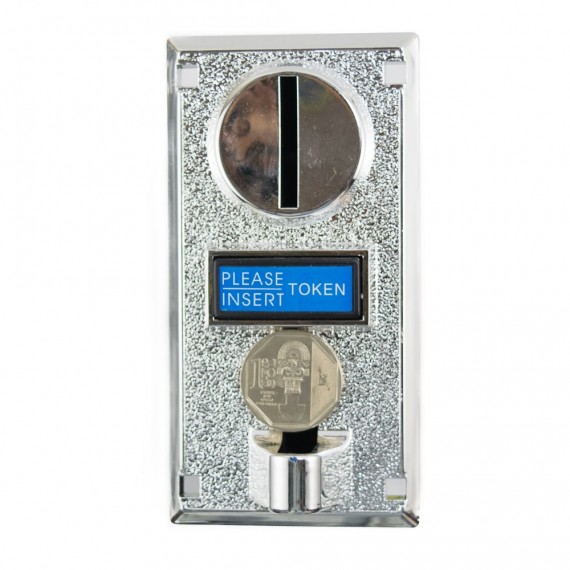

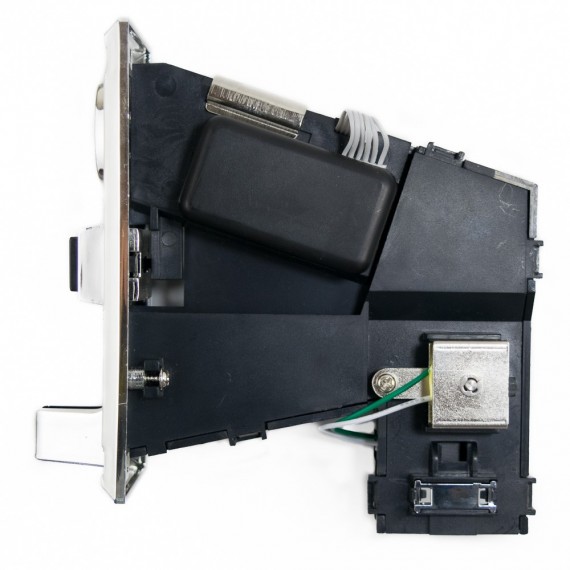

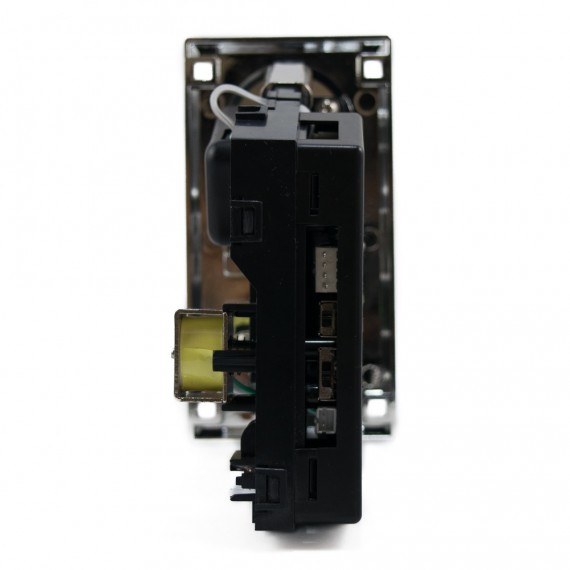

El Selector de monedas HX-916 permite añadir a tus proyectos la capacidad de cobro por monedas. El selector puede detectar hasta 6 tipos de monedas programables. Puede ser utilizado de forma sencilla con Arduino, Raspberry Pi o PIC.
El funcionamiento del selector es el siguiente: cuando una moneda valida es insertada, el sensor analiza la moneda y genera pulsos de salida con una duración configurable entre 30 a 100 ms, la cantidad de pulsos depende del tipo de moneda ingresado. El selector utiliza variables como el diámetro, peso, velocidad de caída para determinar la validez de la moneda. Internamente el selector analiza las variables y mediante un algoritmo estadístico determina la validez de la moneda. Se puede seleccionar varios niveles de precisión para hacer más o menos sensible el proceso.
Integrar el selector a tus proyectos es muy sencillo; solo necesitas una fuente de 12V y una entrada digital con interrupción. Cuando el selector detecte una moneda valida, enviará pulsos al microcontrolador. La forma más eficiente de detectar y contar los pulsos enviados es utilizando Interrupciones por flanco de subida (rising edge), de esa forma el microcontrolador no desperdicia recursos en el conteo de las monedas. En Arduino Uno los pines de entrada con interrupción por hardware son el 2 y 3, la interrupción se configura en el bloque "Setup" dentro del sketch.
El selector de monedas HX-916 es ampliamente utilizado en máquinas expendedoras, juegos arcade, teléfonos públicos y más.
ESPECIFICACIONES TÉCNICAS
- Modelo: HX-916
- Voltaje de alimentación: 12 V DC
- Corriente en espera: 20mA
- Corriente de trabajo: 350 mA
- Diámetro de la moneda: 15 mm ~ 29 mm
- Espesor de la moneda: 1.8 mm ~ 2.8 mm
- Hasta 6 tipos de monedas programables
- Señal de salida: De pulso
- Tasa de precisión de identificación: 95%
- Humedad de trabajo: < 95 %
- Tiempo de identificación: < 0.6 seg.
- Material: Plástico
- Incluye cable de conexión
- Dimensiones caja: 143*124*70mm
- Peso: 255 gramos
APLICACIONES
- Máquinas expendedoras
- Juegos arcade
- Rockolas
